Renault Kadjar (2015-2022) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Renault Kadjar (2015–2022), Informationen zur Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Renault Kadjar (2015-2019) – Sicherungskasten-Diagramm
Baujahr: 2015, 2016, 2017, 2018, 2019.
Position des Sicherungskastens
Motorraum
Der Sicherungskasten befindet sich unter dem Luftkanal.
Sicherungskasten Nr. 1 im Fahrgastraum
Befindet sich auf der linken Seite des Armaturenbretts.

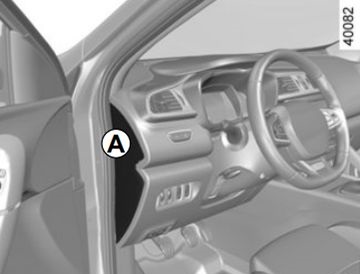

Fahrzeuge mit Linkslenkung
Entfernen Sie die Abdeckung A mit einem Schraubendreher oder einem ähnlichen Gegenstand.

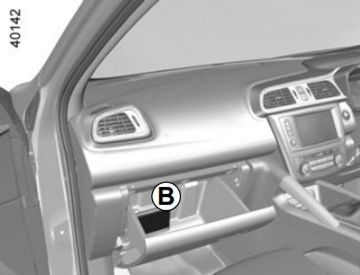

Fahrzeuge mit Rechtslenkung
Öffnen Sie das Handschuhfach und entfernen Sie die Abdeckung B.

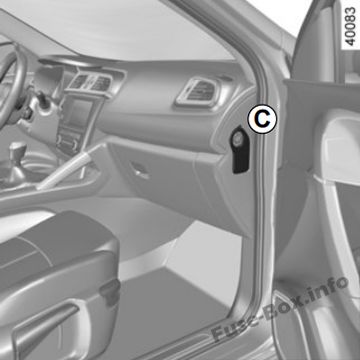

Sicherungskasten Nr. 2 im Fahrgastraum
Die Sicherungen im Fahrgastraum C befinden sich auf der rechten Seite des Armaturenbretts.
Entfernen Sie die Abdeckung C mit einem Schraubendreher oder einem ähnlichen Gegenstand.
Sicherungsbelegung
Ihr Diagramm kann abweichen!
Sicherungen
| Sicherung | Beschreibung |
 |
Blinker |
 |
Bremslicht |
 |
Audioverstärker |
 |
Türverriegelung/-entriegelung |
 |
Scheinwerferwischer |
 |
Innenbeleuchtung;
Zusatzspiegel; Regen- und Lichtsensor; Elektrische Rückspiegel; Klimaanlage; ECO-Modus. |
 |
Radio;
Multifunktionsdisplay; Multimedia-Anschlüsse. |
 |
Lenkradbedienung |
 |
Sitzheizung |
 |
Beheizbare Heckscheibe |
 |
Elektrischer Außenspiegel |
 |
Zubehör-Türen |
 |
Zentralblock Fahrgastraum;
Geschwindigkeitsbegrenzer; Tempomat; Diagnosesteckdose; Elektrische Fensterheber; Allradantrieb (4WD). |
Sicherungs- und Relaisplan – Renault Kadjar
Gilt für Fahrzeuge der Baujahre:
2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Sicherung
| Symbol | Beschreibung |
 |
Blinker |
 |
Bremslichter |
 |
Audioverstärker |
 |
Türverriegelung/-entriegelung |
 |
Scheibenwischer |
 |
Innenbeleuchtung;
Außenspiegel; Regen- und Lichtsensor; Elektrische Rückspiegel; Klimaanlage; ECO-Modus. |
 |
Radio;
Multifunktionsdisplay; Multimedia-Anschlüsse. |
 |
Lenkradbedienung |
 |
Sitzheizung |
 |
Beheizbare Heckscheibe |
 |
Elektrischer Außenspiegel |
 |
Zubehörsteckdosen |
 |
Zentralblock Fahrgastraum;
Geschwindigkeitsbegrenzer/Tempomat; Diagnosesteckdosen; Elektrische Fensterheber; Allradantrieb (4WD). |
