Renault Modus (2005-2012) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Renault Modus (2005–2012), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Renault Modus (2005-2012) – Sicherungskastenbelegung
Baujahr: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Die Sicherung des Zigarettenanzünders (Steckdose) im Renault Modus ist die Sicherung F9 im Sicherungskasten

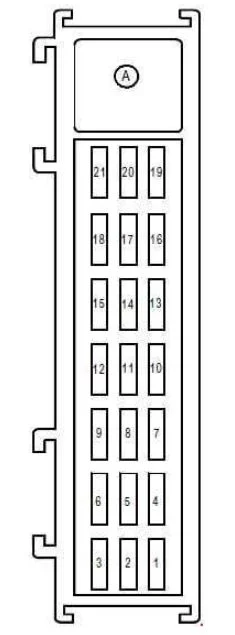

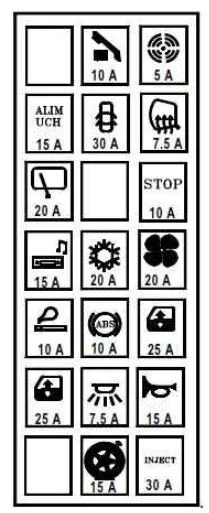

Sicherungskasten im Innenraum
| Nummer | Ampere [A] | Beschreibung |
| F1 | 30 | UCH |
| F2 | 15 | Instrumententafel;
Klimaanlagen-Steuergerät; Sicherungskasten und Relais. |
| F3 | – | – |
| F4 | 15 | Haupt-Elektromagnetische Hupe;
Diagnosestecker; Fahrschul-Kontrollsystem-Monitor. |
| F5 | 7,5 | UCH |
| F6 | 25 | Fensterhebermotor auf der Fahrerseite;
Kindersicherung. |
| F7 | 25 | Elektrische Steuerung des doppelten
Fahrerfensters. |
| F8 | 10 | ABS-Computer;
Elektronisches Stabilitätsprogramm Cluster-Sensor. |
| F9 | 10 | Zigarettenanzünder vordere Reihe |
| F10 | 20 | Innenraumlüftereinheit 1 |
| F11 | 20 | Innenraumlüftereinheit 1 |
| F12 | 15 | Klimaanlagensteuerung;
Klimaanlagenbedienfeld; Radio; Lenkradsteuerung; Zentrale Radioeinheit; Zweiwege-Sprühpumpe; Stromversorgungs-Sicherungstabelle; Sicherung und Sicherungskasten 2; Beheizter Fahrersitz; Beheizter Beifahrersitz; Autonome Alarmsirene. |
| F13 | 10 | Innenraumsicherung und
Sicherungskasten 2; Bremslichtschalter. |
| F14 | – | – |
| F15 | 20 | Heckscheibenwischermotor |
| F 16 | 7,5 | Außenspiegel Fahrerseite;
Beifahrer-Außenspiegel. |
| F17 | 30 | UCH |
| F18 | 15 | UCH;
Motor-Wegfahrsperre. |
| F19 | 5 | Regen- und Lichtsensor;
Innenraumlüftersensor. |
| F20 | 10 | Empfängerschalter;
Instrumententafel; Radio; Zentrale Radioeinheit; Elektrischer Außenspiegelschalter; Autonome Alarmsirene; Drucküberwachungssystem; Zentrale Pneumatikeinheit; |
| DIODE | ||
| F21 | – | Kindersicherung |
| RELAIS | ||
| A | 50 | +Zubehörkanal |

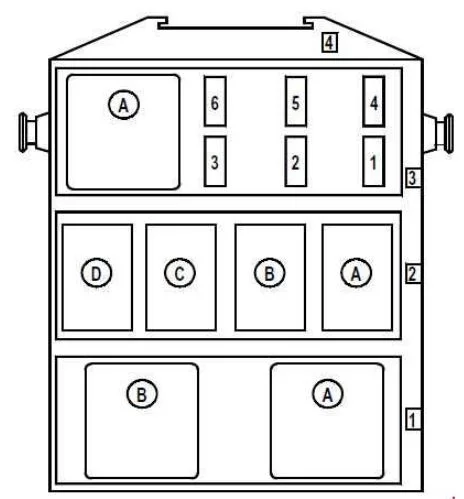

Relais Innenraum und Sicherungskasten 2
Diese Einheit ist am Armaturenbrett-Querträger unter dem Beifahrerairbag befestigt.
| Nummer | Ampere [A] | Beschreibung |
| Sicherungs- und Relaisbelegung (Reihe 3) | ||
| F1 | 20 | Stromversorgung Relais Fahrertür- und Beifahrertürverriegelung
(Relais A auf Schema 1531, Reihe 2) in der Rechtslenkerversion |
| F2 | 20 | Beheizter Fahrersitz;
Beheizter Beifahrersitz. |
| F3 | 15 | Zentrale Steuerung des Schiebedachs |
| F4 | 25 | Relais doppelte Stromversorgung der Elektrik
Steuerung der hinteren Fahrerscheibe (Relais A auf Schema 1531 Reihe 1). |
| F5 | – | – |
| F6 | – | – |
| Relais | ||
| A | – | – |
| Relaisbelegung (Reihe 2) | ||
| A | 20 | Zentralverriegelung der Fahrer- und Beifahrertür
(in der Rechtslenkerversion). |
| B | 20 | Bremslichter |
| C | – | – |
| D | – | – |
| Relaisbelegung (Reihe 1) | ||
| A | 50 | Elektrische Steuerung der doppelten hinteren Fahrerscheibe |
| B | 50 | Elektrische Steuerung der hinteren Scheibe links und rechts vom Fahrer |
Relaisbelegung

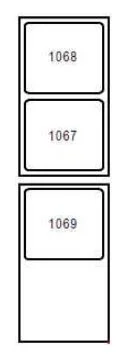

Diese Einheit befindet sich unter dem Armaturenbrett links von der Innenraumlüftereinheit.
| Nummer | Ampere [A] | Beschreibung |
| 1067 | 35 | Zusatzheizung 1 |
| 1068 | 50 | Instrumententafel;
Klimaanlagen-Steuergerät; Sicherungskasten und Relais. |
| 1069 | 50 | Zusatzheizung 3 (1500 W Version) |
Sicherungskasten im Motorraum

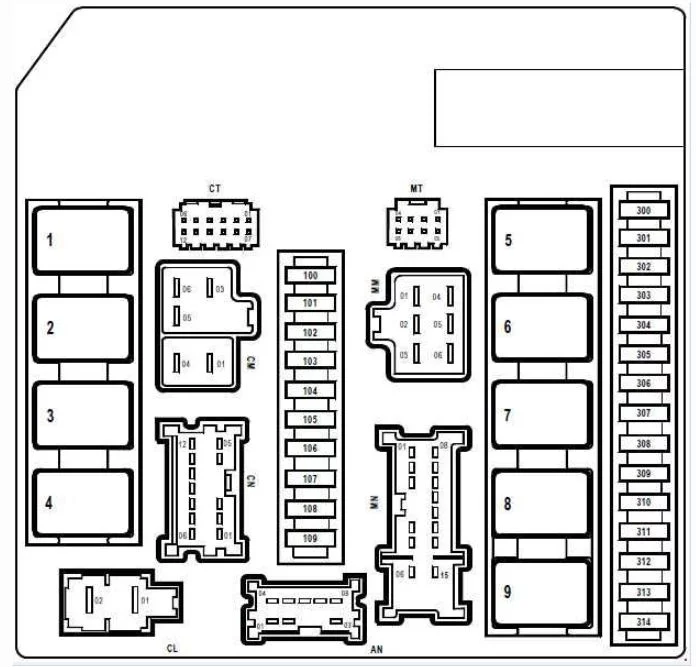

Diese Einheit befindet sich im Motorraum, hinter dem Scheinwerfer auf der linken Seite.
| Nummer | Ampere [A] | Beschreibung |
| 100 | 25 | ABS- oder ESP-Computer |
| 101 | – | – |
| 102 | 10 | Abblendlicht rechts |
| 103 | 10 | Abblendlicht links |
| 104 | 10 | Standlicht rechts;
Rücklicht rechts; Sitzheizungssteuerung auf der rechten Seite; Ein-/Ausschalter des elektronischen Programms Spurstabilisierung; Elektrische Steuerung der hinteren Scheibe rechts; Klimaanlagenbedienfeld; Klimaanlagenregler; Zentralverriegelungsschalter; CD-Wechsler; Ein-/Ausschalten des Geschwindigkeitsbegrenzers. |
| 105 | 10 | Standlicht links;
Rücklicht links; Sitzheizungssteuerung auf der linken Seite; Kennzeichenbeleuchtung rechts; Kennzeichenbeleuchtung links; Zigarettenanzünder erste Reihe; Scheinwerferhöhenverstellung; Elektrische Steuerung der hinteren Scheibe links; Radio; Getriebehebelanzeige; Traktionskontrolle. |
| 106 | 15 | Getriebebelegungssteuerung;
UPC; Relais der Zusatzheizung; Diagnosestecker der Servolenkung; Getriebehebelanzeige; Freisprecheinrichtung; Zentrales Funkmodul; Fahrschulmonitorsteuerung; Reifendrucküberwachung; Glühbirnen der entladenen Zentraleinheiten |
| 107 | 20 | Frontscheibenwischermotor |
| 108 | 15 | Scheinwerferverstellmotor rechts |
| 109 | 15 | Scheinwerferverstellmotor links |
| 300 | 10 | Klimakompressorkupplung |
| 301 | – | – |
| 302 | 25 | Anlasser-Magnetventil |
| 303 | 20 | +Geschützte automatische Batterieversorgung
Kupplungscomputer |
| 304 | – | – |
| 305 | 15 | Beheizte Heckscheibe |
| 306 | 15 | Relais der Scheinwerferwaschanlage
(Relais A und B auf Platine 777) |
| 307 | 5 | +Computer des Automatikgetriebes
nach Zündung. |
| 308 | – | – |
| 309 | 10 | Rückfahrlicht |
| 310 | 20 | Stromversorgung der Zündspulen |
| 311 | 20 | +Geschützte Batterieversorgung
Einspritzcomputer |
| 312 | 10 | +Airbag und Gurtstraffer
nach Zündung. |
| 313 | 10 | +Einspritzcomputer nach Zündung |
| 314 | 20 | Nebelscheinwerfer links und rechts |
| Relais | ||
| 1 | – | Beheizte Heckscheibe |
| 2 | – | Einspritzblockierung |
| 3 | – | Abblendlicht |
| 4 | – | Frontscheinwerfer |
| 5 | – | Anlassermotor |
| 6 | – | – |
| 7 | – | Motorkühlerlüfter hohe Geschwindigkeit |
| 8 | – | Motorkühlerlüfter niedrige Geschwindigkeit |
| 9 | – | + Nach Zündung |
Geschützte positive Batterie

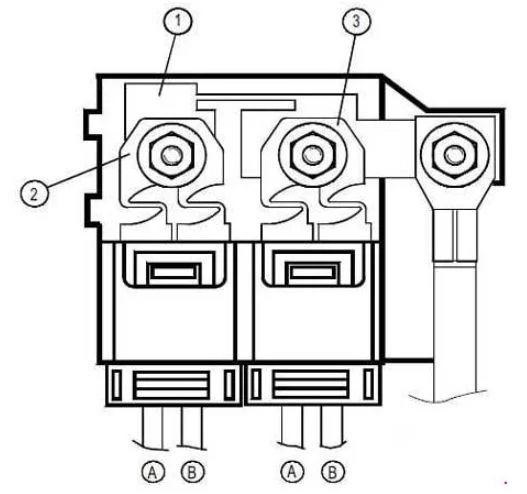

Dieses Gerät befindet sich am Pluspol der Batterie.
| Nummer | Ampere [A] | Beschreibung |
| Hauptsicherung (Markierung 1) | ||
| – | 350 | Die Eingänge der Sicherungen F2 bis F8 versorgen die Tafel
Stromversorgungssicherungen; Anlassermotor; Lichtmaschine; Stromversorgung der Sicherungen 2 und 3 auf der geschützten Batterieeinheit |
| Sicherung mit der Bezeichnung 2 (Anschluss BLAU) | ||
| A | 70 | Die Eingänge der Sicherungen F17 und F18 versorgen die Sicherung und
Relaismodul im Innenraum; UPC. |
| B | 60 | Elektrische Servolenkung |
| Sicherung mit der Bezeichnung 3 (Anschluss GRÜN) | ||
| A | 70 | Die Eingänge der Sicherungen F1, F3, F5 versorgen und
Zubehörrelais am Sicherungsmodul und Relais im Innenraum. |
| B | 60 | UPC |
Tabelle der Stromversorgungssicherungen

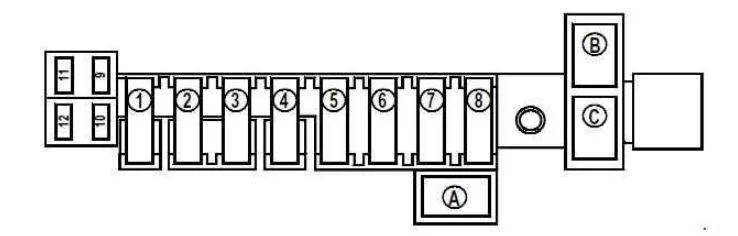

Dieses Bauteil befindet sich vor dem Batteriefach. Zuordnung der Sicherungen und Relais (je nach Ausstattung).
| Nummer | Ampere [A] | Beschreibung |
| F1 | 30 | Relais der Einspritzsteuergeräte-Stromversorgung
bei Motor K9K oder 764 (Relais R5 auf der optionalen Relaiseinheit) |
| F2 | 30 | Relais elektrische Pumpe des sequenziellen Getriebes
bei Motor D4F mit sequenziellem Getriebe; Voreingestellte Heizung bei K9K-Motoren. |
| F3 | 30 | Klimaanlagen- und Kühlerlüftereinheit bei
K9K- und D4F-Motoren mit sequenziellem Getriebe. |
| F4 | 30 | Klimaanlagen- und Kühlerlüftereinheit bei Motoren
K4M/K4J/D4F mit manuellem Getriebe; Relais elektrische Pumpe des sequenziellen Getriebes bei K9K-Motoren mit sequenziellem Getriebe. |
| F5 | 50 | Stromversorgung Eingang Sicherung F12 –
Sicherungen F1, F2, F3, F4 Stromversorgung Eingang Sicherungen Innenraum und Sicherungskasten 2. |
| F6 | 80 | Zusatzheizung Innenraum |
| F7 | 60 | Zusatzheizung Innenraum |
| F8 | 50 | ABS-Computer |
| F9 | – | – |
| F10 | – | – |
| F11 | – | – |
| F12 | 10 | Relais der Scheinwerferstromversorgung links
in der Version mit Entladungslampe. |
| Relais | ||
| ZA | 20 | Scheinwerferwaschpumpe |
| b | 20 | Relais der Scheinwerferwaschpumpe |
| do | 20 | Scheinwerfer links in der Version mit Entladungslampe |
Optionale Relaisbelegung

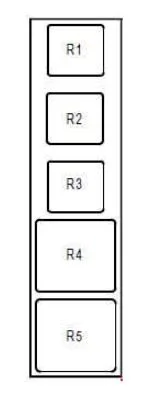

Dieses Bauteil ist vor dem Batteriefach, auf der Motorraumseite, befestigt.
| Nummer | Ampere [A] | Beschreibung |
| R1 | – | – |
| R2 | – | – |
| R3 | – | – |
| R4 | 50 | Elektrische Pumpe mit sequenziellem Getriebe |
| R5 | 50 | Zentrales Einspritzmodul bei Motor K9K 764 |
