Renault Master III (2003-2018) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Renault Master III (2003–2018), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Sicherungs- und Relaisplan – Renault Master

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2003, 2004, 2005, 2006, 2007, 2008, 2009 und 2010.

Da der Renault Master über einen langen Zeitraum mit verschiedenen elektrischen Ausstattungsoptionen und Karosseriemodellen produziert wurde, ist es nicht möglich, eine allgemeine Beschreibung der Sicherungen und Relais zu geben.

Fahrgastraum

Sicherungskasten

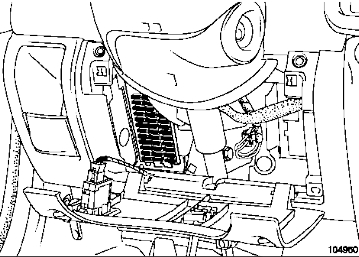

Befindet sich unter dem Armaturenbrett hinter einer Schutzverkleidung.

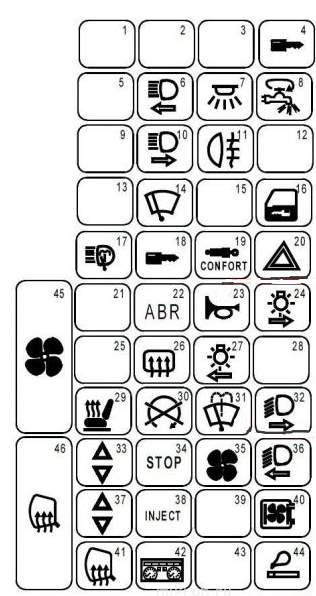

Beschreibung

1. Reserve
2. Reserve
3. Reserve
4. 20A – Diebstahlsicherung, Aufprallsensor
5. Reserve
6. 10A – Linker Fernlichtscheinwerfer, Armaturenbrett
7. 15A – Innenbeleuchtung, Audiosystemspeicher, Armaturenbrett, Empfänger für Fernbedienung der Türschlösser, Innenbeleuchtung, Anzeige mit integrierter Uhr, Relais für Türschlosssteuerung, Tachograph
8. 30A – Sicherungsverteiler für elektrische Verbraucher
9. Reserve
10. 10A – Rechter Scheinwerfer (Fernlicht)
11. 7,5A – Nebelschlussleuchten, Armaturenbrett
12. Reserve
13. Reserve
14. 20A – Scheibenwischermotor
15. Reserve
16. 25A – Zentralverriegelung der Türschlösser
17. 30A – Scheinwerferwaschanlage
18. 2A – OBD2-Systemdiagnosestecker
19. 5A – Luftfederung
20. 15A – Alarm, Diagnoseanschluss
21. Reserve
22. 2A – Antiblockiersystem (ABS)
23. 15A – Hupe
24. 7,5A – Glühbirnen rechte Seite, beleuchtetes Nummernschild
25. Reserve
26. 5A – Heckscheibenheizung
27. 20A – Linke Seitenleuchten, Nummernschildbeleuchtung, Beleuchtung der Bedienelemente und Zigarettenanzünder
28. Reserve
29. 15A – Sitzheizung
30. 20A – Elektromagnetisches Ventil zur Abschaltung von Dieselmotoren, Heizsystem, Einspritzsystem.
31. 15A – Scheibenreiniger, Scheibenwaschanlage
32. 10A – Rechter Scheinwerfer (Fernlicht)
33. 25A – Elektrische Fensterheber für Beifahrertür
34. 20A – Bremslichter, Rückfahrlichter
35. 20A – Elektrischer Lüfter für die Luftzufuhr in die Kabine
36. 10A – Zeitrelais für Scheinwerferwaschanlage, linker Scheinwerfer (Fernlicht), Armaturenbrett
37. 25A – Elektrisches Fenster in der Fahrertür
38. 7,5A – ECU des Einspritzsystems
39. Reserve
40. 20A – Audiosystem, Tachometerrelais, Dieselheizungsrelais
41. 10A – Heizelemente für Außenspiegel
42. 15A – Anzeige für eingeschaltete Außenbeleuchtung, Armaturenbrett
43. Reserve
44. 25A – Zigarettenanzünder
45. 40A – Elektrischer Lüfter für die Luftzufuhr in die Fahrzeugkabine mit Klimaanlage
46. 40A – Heckscheibenheizung

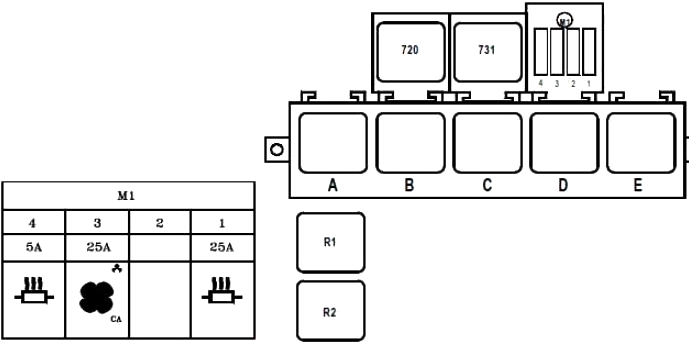

Relais-Sicherungskasten

Diese Module sind auf der Relaisplatine der Kabine, auf der linken Seite des Armaturenbretts, montiert.

Typ 1

Beschreibung

Typ 2

Renault Master 3 – Sicherungen – Beschreibung

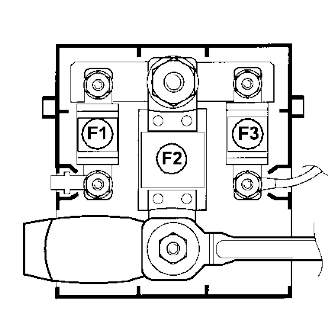

Batteriesicherungen im Renault Master

• F1 40A Sicherungskasten in der Kabine
• F2 – 400A – Stromversorgung des Sicherungskastens der Stromkreise, Anlassermotor, Startsystem
• F3 – 40A – Sicherung des Leistungsrelais des Einspritzcomputers

Renault Master III (2010-2018) – Sicherungskastenbelegung

Baujahr: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Die Sicherungen des Zigarettenanzünders (Steckdose) im Renault Master III (2010-2018) sind die Sicherung im Sicherungskasten im Fahrgastraum.



Es werden Informationen aus der Bedienungsanleitung der Jahre 2016, 2017 und 2018 verwendet. Die Position der Sicherungen in Fahrzeugen, die in einem anderen Zeitraum hergestellt wurden, kann abweichen.



Sicherungskasten im Motorraum

Lage des Sicherungskastens

Ausbau:

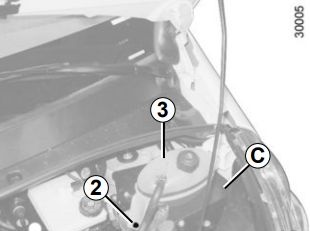

Lösen Sie die Schraube 2 und entfernen Sie den Kühlmittelbehälter 3.

Lösen Sie die vier Schrauben 4.

Klappen Sie die Einheit 5 um, um Zugang zu den Sicherungen im Motorraum zu erhalten.

Einbau des Sicherungskastens:

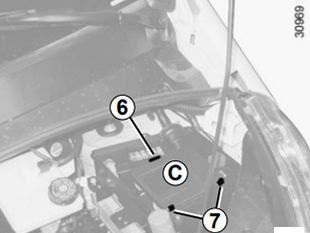

Befestigen Sie die Stützen 7 und anschließend die Stütze 6.

Ziehen Sie die vier Schrauben 4 fest, um sicherzustellen, dass die Einheit 5 vollständig geschlossen ist (prüfen Sie, ob während des Aus- / Einbaus kein Wasser oder Staub in die Einheit 5 gelangt).

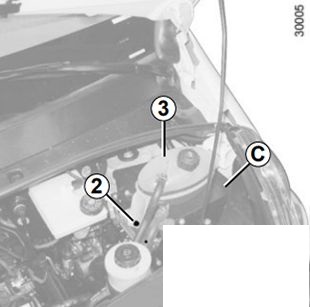

Setzen Sie den Kühlmittelbehälter 3 ein und schrauben Sie dann die Schraube 2 fest.



Sicherungsbelegung

Beachten Sie zur Identifizierung der Sicherungen das Sicherungsetikett.

Sicherungen Renault Master 3 – Beschreibung

Sicherung	Beschreibung
	Blinker rechts
	Blinker links
	Scheinwerfer rechts
	Scheinwerfer links
	Nebelscheinwerfer
	Fernlicht links
	Fernlicht rechts
	ABS
	Scheibenwischer
	Heizungs- und Klimaanlage
	Scheibenenteisung



Sicherungskasten im Fahrgastraum

Lage des Sicherungskastens

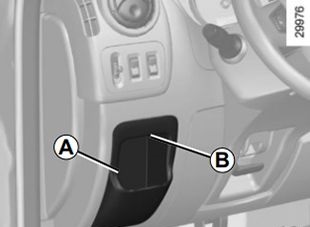

Entfernen Sie die Abdeckung A mit dem Ausschnitt B.



Sicherungsbelegung

Beachten Sie zur Identifizierung der Sicherungen das Sicherungsetikett.

Sicherungen im Renault Master III

Sicherung	Beschreibung
	Radio; Sitzheizung; Multifunktionsdisplay; Ausgang für Audio- und Warnanschlüsse.
	Zubehöranschluss
	Zigarettenanzünder
	Instrumententafel
	Zentrale Türverriegelung
	Steuerung im Fahrgastraum; Blinker und hintere Nebelschlussleuchten.
	Diagnoseanschluss
	ABS / ESP
	Bremslichter; Innenbeleuchtung.
	Steuerung Fahrgastraum
	Bremslichter
	Elektrische Fensterheber; Heizungs- und Klimaanlage und Fahrgastraumsteuerung.
	Beheizbare Heckscheibe links
	Beheizbare Heckscheibe rechts
	Scheibenwischer
	Motorwegfahrsperre

Leggere  Renault Thalia I (1999-2010) – Batterien

	Sitzheizung
	Blinker
	Schlüsselloser Zugang
	Tachograph
	Gebläse der Heizungs- und Klimaanlage
	Zusätzliche Anpassungen
	Elektrische Fensterheber und Fahrgastraumsteuerung
	Rechtes Seitenlicht
	Linkes Seitenlicht
	Rechtes Abblendlicht
	Linkes Abblendlicht
	Nebelscheinwerfer
	Linkes Fernlicht
	Rechtes Fernlicht
	ABS
	Scheibenwischer
	Heizungs- und Klimaanlage
	Enteisung

Über Renault Master III (2003-2018)

Der Renault Master III, hergestellt von 2003 bis 2018, ist ein beliebtes Nutzfahrzeug, das sich durch Robustheit und Zuverlässigkeit auszeichnet. Dieses Modell wird häufig als Lieferwagen oder Kleinbus eingesetzt, was es ideal für Unternehmer und Transportdienste macht. Der Renault Master III bietet verschiedene Motorisierungsoptionen, darunter Dieselmotoren mit einem Hubraum von 2,3 bis 2,5 Litern, die für ihre Effizienz und Leistung bekannt sind. Der Innenraum des Fahrzeugs ist auf Komfort und Praktikabilität ausgelegt, was ihn zu einem hervorragenden Werkzeug für lange Fahrten und den täglichen Gebrauch macht.

Sicherungskastenbelegung Renault Master III

Diese Seite zeigt die Sicherungskastenbelegung für den Renault Master III, die für die Identifizierung und den Austausch von Sicherungen entscheidend ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist so konzipiert, dass er einen einfachen Zugang und eine klare Kennzeichnung bietet, was Wartung und Reparaturen erleichtert.
