Renault Master IV (2019-2022) – Sicherungskasten und Relais

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Renault Master IV (2019–2022), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Sicherungs- und Relaisplan – Renault Master

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2019, 2020, 2021, 2022.

Das Fahrzeug ist mit zwei Sicherungskästen ausgestattet: in der Kabine und im Motorraum.

Sicherungen in der Kabine

Schrauben Sie die Abdeckung A mit dem Ausschnitt B ab.

Um die Sicherungen zu identifizieren, verwenden Sie die Anweisungen auf dem Sicherungsbelegungsaufkleber (detaillierte Beschreibung auf der nächsten Seite), der sich auf der Abdeckung A befindet.

Symbol	Beschreibung			Symbol	Beschreibung			Symbol	Beschreibung
	Radio, beheizbare Sitze, Multifunktionsdisplay, Anschlüsse für Audiogeräte und Alarmanlage				Rückleuchten, Innenbeleuchtung				ABS/ESC
					Regler der Beleuchtungsintensität, Innenbeleuchtung				Zugangsfunktion im „Hands-free“-Modus
	Zubehörsteckdosen				Rückleuchten				Tachograph
	Zigarettenanzünder				Elektrische Fensterheber, Heizung und Klimaanlage und Kombimodul in der Kabine				Heiz- und Klimaanlagenlüfter
	Instrumententafel, Diagnosebuchse				Heizkreis Heckscheibe links				Zusatzausstattung
	Zentralverriegelung				Heizkreis Heckscheibe rechts				Elektrische Fensterheber und Kombimodul in der Kabine
	Kombimodul in der Kabine, Blinker und Nebelschlussleuchten				Frontscheibe				Spiegelenteisung
					Wegfahrsperre				Dieselheizung
	Rechtes Licht				Beheizbare Sitze			PTO	Nebenabtrieb
	Linkes Licht				Kombimodul in der Kabine				Akustisches Warnsignal

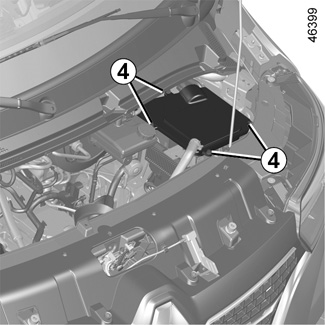

Sicherungen im Motorraum

Über Renault Master IV (2019-2022)

Der Renault Master IV, hergestellt zwischen 2019 und 2022, ist ein beliebtes Nutzfahrzeug, das sich durch seine Robustheit und Vielseitigkeit auszeichnet. Dieses Modell ist ideal für Unternehmer und Firmen, die ein zuverlässiges und geräumiges Transportmittel benötigen. Der Renault Master IV bietet verschiedene Motoroptionen, darunter Dieselaggregate mit unterschiedlichen Leistungen, die für ihre Effizienz und Zuverlässigkeit bekannt sind. Der Innenraum des Fahrzeugs ist auf maximalen Komfort und Praktikabilität ausgelegt, mit viel Stauraum und modernen technologischen Funktionen, die den täglichen Gebrauch erleichtern.

Sicherungsbelegungsplan Renault Master IV

Diese Seite zeigt den Sicherungsbelegungsplan für den Renault Master IV, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Bereich unter dem Armaturenbrett und der Motorraum. Die Pläne bieten einen detaillierten Überblick über die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, immer einen genauen Sicherungsbelegungsplan zur Hand zu haben.
