Sicherungs- und Relaiskastenpläne – Opel Movano A

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 und 2010.

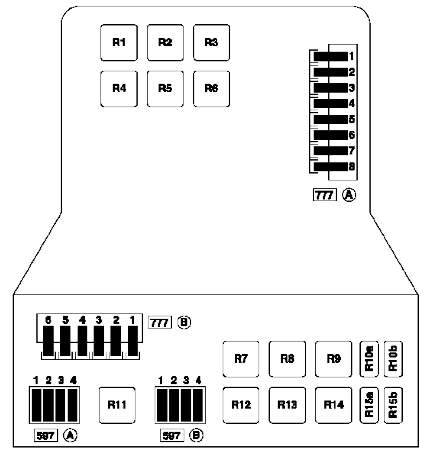

Motorraum

Befindet sich unter der Motorhaube links neben dem Armaturenbrett.

Relaisbeschreibung

• Relais Luftfederung R1
• Relais R2 für Motorfunktion für G9T- und G9U-Motoren in 16-Sitzer-Busausführung oder für Nachrüstung
• R3 Relais beheizbare Windschutzscheibe
• R4 Nicht verwendet
• R5 Nicht verwendet
• R6 Nicht verwendet
• R7 Relais Kühlgebläse 2 bei Fahrzeugen mit Klimaanlage
• R8 Nicht verwendet
• R9 Zusatzheizungsrelais 3
• R10a Nicht verwendet
• R10b Nicht verwendet
• R11 Zusatzheizungsrelais 2
• Relais Motor-ECU R12
• R13 Zusatzheizungsrelais 1
• R14 Relais Motorkühlgebläse 1 bei Fahrzeugen mit Heizung und Klimaanlage
• Relais Klimakompressor R15a
• Relais Dieselheizung R15b

Sicherungsbeschreibung

Tabelle A (777)

1. 70A Sicherung Stromversorgung Sicherungskasten im Fahrgastraum, Schalter Außenbeleuchtung und Blinker, Zündung
2. 30A Sicherung Klimaanlagenbedienfeld
3. 70A Sicherung Stromversorgung Sicherungskasten im Fahrgastraum, Schalter Außenbeleuchtung Blinker
4. Nicht verwendet
5. 70A Sicherung Stromversorgung Relais nach Zündung 1, Relais beheizbare Windschutzscheibe, Sicherungskasten im Fahrgastraum
6. 30A Sicherung Relais Luftfederung
7. 70A Sicherung Relais beheizbare Windschutzscheibe
8. 60A Sicherung Relais ABS-ECU-Leistung

Tabelle B (777)

1. 70A Sicherung zur Stromversorgung der Zusatzheizung
2. 50A Relais Elektrolüfter Motorkühlsystem 1, Relais niedrige Drehzahl Elektrolüfter Motorkühlsystem
3. 30A Relais Zusatzheizung 1
4. 40A Nur für Motor ZD3: Relais Elektrolüfter Motorkühlsystem 2
5. 70A Relais Zusatzheizung 2 und 3
6. Relais Sicherung 30A für Getriebepumpengruppe

Tabelle A (597)

1. 20A Sicherung Motorkreis
2. 10A Sicherung Kraftstoffpumpenrelais
3. Nicht verwendet
4. 25A Einspritzsystem ECU

Tabelle B (597)

1. 30A Relais Zusatzheizung 3
2. 30A Relais Zusatzheizung 2
3. 30A Relais Zusatzheizung 1
4. 5A Sicherung Stromversorgung Kontaktplatte für Nachrüstung

Fahrgastraum

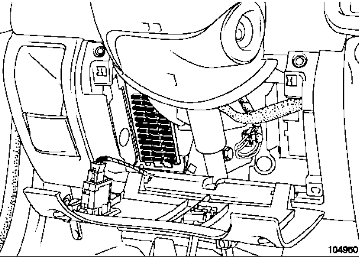

Sicherungskasten

Befindet sich unter dem Armaturenbrett hinter der Verkleidung.

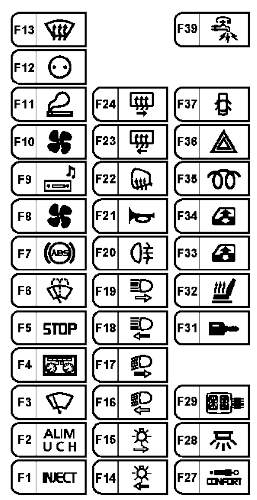

Typ 1

Beschreibung

• F1 5A ECU, Anlasserrelais, Diagnosebuchse
• F2 10A UCH, Zigarettenanzünder erste Reihe, Zentralverriegelung, beheizbare Windschutzscheibe, Leerlaufdrehzahlregelung, Nebelschlussleuchtenrelais, Klimaanlagenbedienfeld, Geschwindigkeitsregelung, Bremslichtschalter, Geschwindigkeitsregelung, Luftfederung, Scheinwerferwinkelregelung, Windschutzscheibenheizelement, Parkassistent-ECU, Geschwindigkeitsregler, gesteuerte Federung-ECU
• F3 30A Sicherung Scheibenwischer-/Wascherschalter, UCH
• F4 15A Sicherung Armaturenbrett, Airbag-ECU, Tachograph
• F5 15A Sicherung Bremslichtschalter, Lichtmaschine, Rückfahrlichtschalter, Rückfahrlichtrelais
• F6 15A Sicherung Scheibenwischer-/Wascherschalter, Scheibenwischermotor
• Sicherung ABS F7 5A, Fahrzeuggeschwindigkeitssensor
• F8 15A Relais Motorkühlgebläse, Relais Klimakompressor, Relais Dieselheizung
• F9 10A Sicherung Audiosystem, Multifunktionsdisplay, Radiotelefon-Schnittstelle, zentrales Kommunikationsmodul
• F10 30A Sicherung Klimaanlagenbedienfeld
• F11 10A Sicherung Zigarettenanzünder
• F12 15A Sicherung Zubehörsteckdose
• F13 5A Relais, Einspritzcomputer
• F14 5A Sicherung linkes Seitenlicht, linkes Rücklicht, Kennzeichenbeleuchtung links, Anhängersteckdose, UCH, Audiosystem, Multifunktionsdisplay
• F15 5A Sicherung rechtes Seitenlicht, linkes Rücklicht, rechtes Kennzeichenlicht, Anhängersteckdose, Armaturenbrett
• F16 10A Sicherung linker Scheinwerfer (Abblendlicht), Scheinwerferwinkel-Steuerschalter
• F17 10A Sicherung rechter Scheinwerfer (Abblendlicht)
• F18 10A Sicherung linker Scheinwerfer (Fernlicht), Armaturenbrett
• F19 10A Sicherung rechter Scheinwerfer (Fernlicht)
• F20 10A Sicherung Nebelschlussleuchte, Anhängersteckdose
• F21 15A Sicherung Hupe
• F22 5A Sicherung Heizelemente für Außenspiegel
• F23 20A Sicherung für Enteisung der rechten Heckscheibe
• F24 20A Sicherung für Enteisung der linken Heckscheibe
• F25 Nicht verwendet
• F26 Nicht verwendet
• F27 5A Sicherung Federungsrelais
• F28 15A Sicherung Tachograph, Armaturenbrett, Warnsirene, Diagnosebuchse, Diebstahlwarnsensor
• F29 10A Sicherung Audiosystem, Multifunktionsdisplay, Radiotelefon-Schnittstelle, zentrales Kommunikationsmodul
• F30 Nicht verwendet
• F31 5A Sicherung Kollisionssensor, UCH
• F32 15A Sicherung Sitzheizung vorne, Außenspiegelschalter
• F33 20A Sicherungsschalter, Fahrertür mit elektrischem Fensterheber, Fensterschalter, Beifahrertür
• F34 20A Sicherung Zeitrelais Fensterheber
• F35 20A Relais, Dieselheizung
• F36 15A Sicherung Not-Aus-Schalter
• F37 30A Sicherung Zentralverriegelungsschalter
• F38 Nicht verwendet
• F39 30A Sicherung Verbraucherschalter (Stromversorgung der Sicherungen F27, F28, F29 und F31)

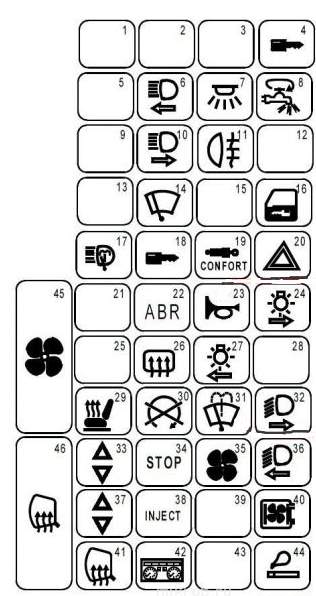

Typ 2

Beschreibung

1. Reserviert
2. Reserviert
3. Reserviert
4. 20A – Antivandalismus, Aufprallsensor
5. Reserviert
6. 10A – Linker Scheinwerfer (Fernlicht), Armaturenbrett
7. 15A – Innenbeleuchtung, Audiosystemspeicher, Armaturenbrett, Empfänger für Fernbedienung der Türschlösser, Innenbeleuchtung, Anzeige mit integrierter Uhr, Relais Türschlosssteuerung, Tachograph
8. 30A – Sicherungsverteiler für elektrische Verbraucher
9. Reserviert
10. 10A – Rechter Scheinwerfer (Fernlicht)
11. 7,5A – Nebelschlussleuchten, Armaturenbrett
12. Reserviert
13. Reserviert
14. 20A – Scheibenwischermotor
15. Reserviert
16. 25A – Zentralverriegelung der Türschlösser
17. 30A – Scheinwerferwaschanlage
18. 2A – Steckdose für OBD2-Diagnosesystem
19. 5A – Luftfederung
20. 15A – Alarm, Diagnosebuchse
21. Reserviert
22. 2A – Antiblockiersystem (ABS)
23. 15A – Hupe
24. 7,5A – Glühbirnen rechte Seite, Kennzeichenbeleuchtung
25. Reserviert
26. 5A – Heizelement Heckscheibe
27. 20A – Linke Seitenlichter, Kennzeichenbeleuchtung, Beleuchtung der Bedienelemente und Zündschalter
28. Reserviert
29. 15A – Sitzheizung
30. 20A – Elektromagnetventil zum Stoppen von Dieselmotoren, Heizsystem, Einspritzsystem.
31. 15A – Reiniger, Scheibenwaschanlage
32. 10A – Rechter Scheinwerfer (Abblendlicht)
33. 25A – Elektrischer Fensterheber für Beifahrertür
34. 20A – Bremslichter, Rückfahrlichter
35. 20A – Elektrischer Lüfter für Luftzufuhr in die Kabine
36. 10A – Zeitrelais Scheinwerferwaschanlage, linker Scheinwerfer (Abblendlicht), Armaturenbrett
37. 25A – Elektrisch betätigtes Fenster in der Fahrertür
38. 7,5A – ECU Einspritzsystem
39. Reserviert
40. 20A – Audiosystem, Tachometerrelais, Dieselheizungsrelais
41. 10A – Heizelemente für Außenspiegel
42. 15A – Anzeige Außenbeleuchtung nicht deaktiviert, Armaturenbrett
43. Reserviert
44. 25A – Zigarettenanzünder
45. 40A – Elektromotor Lüfter für Luftzufuhr in die Fahrzeugkabine mit Klimaanlage
46. 40A – Heizelement Heckscheibe

Relaiskasten

Diese Module sind auf der Relaisplatine des Fahrgastraums, auf der linken Seite des Armaturenbretts, montiert.

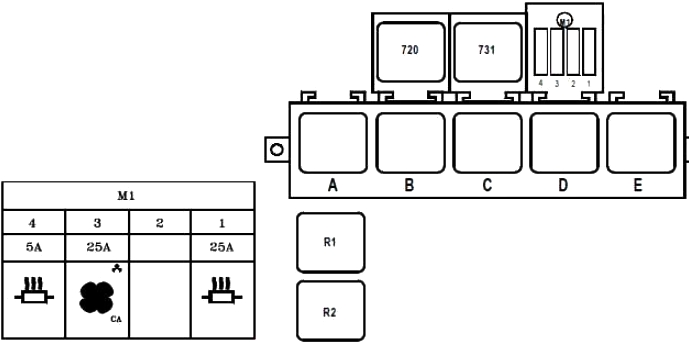

Typ 1

Beschreibung

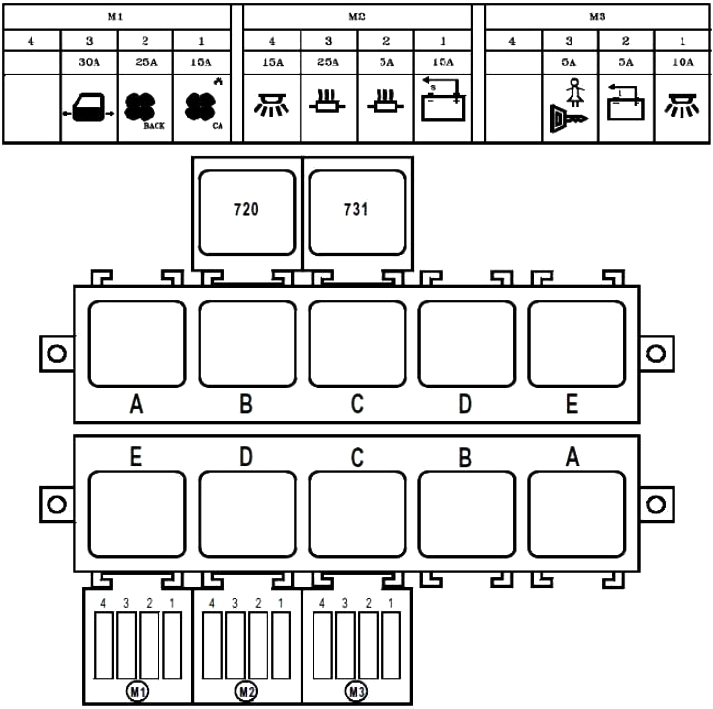

Typ 2

Beschreibung

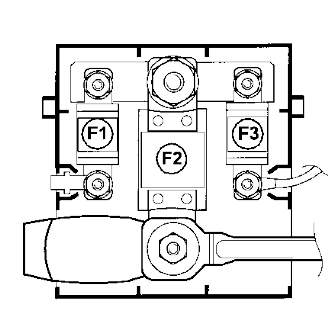

Batteriesicherungen

• F1 40A Sicherungskasten im Fahrgastraum
• F2 – 400A – Stromversorgung Sicherungskasten Stromkreise, Anlassermotor, Startsystem
• F3 – 40A – Sicherung Relais Leistung Einspritzcomputer

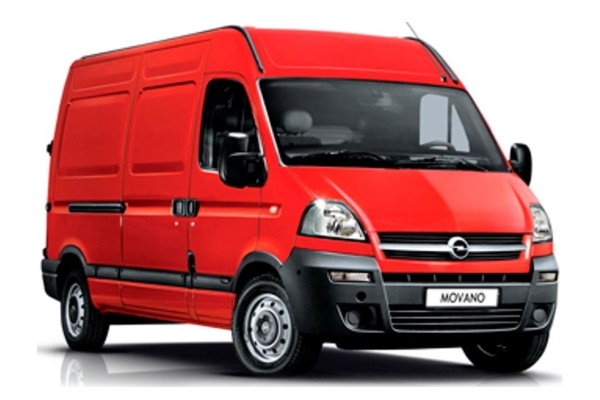

Über Opel Movano A (1998-2010)

Der Opel Movano A, produziert von 1998 bis 2010, ist ein beliebtes Nutzfahrzeug, das sich durch Robustheit und Zuverlässigkeit auszeichnet. Dieses Modell wurde entwickelt, um die Bedürfnisse kleiner und mittlerer Unternehmen zu erfüllen, indem es ausreichend Platz für Ladung und bequeme Sitzgelegenheiten für Fahrer und Passagiere bietet. Der Opel Movano A war mit verschiedenen Motoroptionen erhältlich, darunter Dieselaggregate, die ausreichend Leistung und Effizienz für den täglichen Gebrauch boten. Sein praktisches Design und die Variabilität des Innenraums ermöglichten die Anpassung des Fahrzeugs an verschiedene Bedürfnisse, was es bei Handwerkern und Unternehmern beliebt machte.

Sicherungsplan Opel Movano A

Diese Seite zeigt den Sicherungsplan für den Opel Movano A, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens für dieses Modell sind der Bereich unter dem Armaturenbrett und der Motorraum. Die Pläne zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, auf seine ordnungsgemäße Wartung und den Austausch der Sicherungen gemäß den Herstellerempfehlungen zu achten.
