Opel Zafira B Family (2006-2014) – Sicherungskasten
Opel Zafira B Family – Sicherungskasten-Diagramm
Baujahr: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Opel Zafira B Family ist die Sicherung 36 im Sicherungskasten.
Lage des Sicherungskastens
Er befindet sich im vorderen linken Teil des Motorraums.
Stecken Sie einen Schraubendreher bis zum Anschlag in die Öffnung und neigen Sie ihn zur Seite. Öffnen Sie den Deckel nach oben und entfernen Sie ihn.

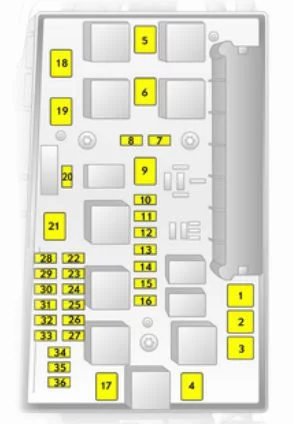

Sicherungskasten-Diagramm – Opel Zafira B Family
Version A
Sicherungsbelegung in Bezug auf den Sicherungskasten des Laderaums in Version A
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | ABS |
| 2 | ABS |
| 3 | Klimaanlage elektronisch mit Innenlüfter |
| 4 | Heiz- und Klimaanlage mit Innenlüfter |
| 5 | Kühlerlüfter |
| 6 | Kühlerlüfter |
| 7 | Zentralverriegelung |
| 8 | Scheibenwaschanlage, Heckscheibenwaschanlage |
| 9 | Beheizbare Heckscheibe, beheizbarer Außenspiegel |
| 10 | Diagnosesteckdose |
| 11 | Instrumente |
| 12 | Mobiltelefon;
Infotainmentsystem; Display. |
| 13 | Türschwellenbeleuchtung |
| 14 | Scheibenwischer |
| 15 | Scheibenwischer |
| 16 | Hupe;
ABS; Bremslichtschalter; Klimaanlage. |
| 17 | Dieselfilter oder Klimaanlage |
| Nr | Beschreibung |
|---|---|
| 18 | Anlasser |
| 19 | – |
| 20 | Hupe |
| 21 | Motorelektronik |
| 22 | Motorelektronik |
| 23 | Scheinwerfer-Leuchtweitenregulierung |
| 24 | Kraftstoffpumpe |
| 25 | – |
| 26 | Motorelektronik |
| 27 | Heizung;
Klimaanlage; Luftqualitätssensor. |
| 28 | – |
| 29 | Servolenkung |
| 30 | Motorelektronik |
| 31 | Heckscheibenwischer |
| 32 | Bremslichtschalter |
| 33 | Scheinwerfer-Leuchtweitenregulierung;
Lichtschalter; Kupplungsschalter; Instrumente; Fahrertürmodul. |
| 34 | Lenksäulen-Steuergerät |
| 35 | Infotainmentsystem |
| 36 | Zigarettenanzünder, vordere Steckdose |
Version B
Sicherungsbelegung in Bezug auf den Sicherungskasten im Kofferraum in Version B
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | ABS |
| 2 | ABS |
| 3 | Elektronische Klimaanlage mit Innenlüfter |
| 4 | Heiz- und Klimaanlage mit Lüfter |
| 5 | Kühlerlüfter |
| 6 | Kühlerlüfter |
| 7 | Scheibenwaschanlage vorne |
| 8 | Hupe |
| 9 | Scheinwerfer-Waschanlage |
| 10 | Notentriegelung Zentralverriegelung |
| 11 | – |
| 12 | – |
| 13 | Nebelscheinwerfer |
| 14 | Scheibenwischer |
| 15 | Scheibenwischer |
| 16 | Steuergeräteelektronik;
Open&Start-System; ABS; Bremslichtschalter. |
| 17 | Dieselfilterheizung |
| Nr | Beschreibung |
|---|---|
| 18 | Anlasser |
| 19 | Getriebeelektronik |
| 20 | Klimaanlage |
| 21 | Motorelektronik |
| 22 | Motorelektronik |
| 23 | Adaptive Frontscheinwerfer;
Scheinwerfer-Leuchtweitenregulierung. |
| 24 | Kraftstoffpumpe |
| 25 | Getriebeelektronik |
| 26 | Motorelektronik |
| 27 | Servolenkung |
| 28 | Getriebeelektronik |
| 29 | Getriebeelektronik |
| 30 | Motorelektronik |
| 31 | Adaptive Frontscheinwerfer;
Scheinwerfer-Leuchtweitenregulierung. |
| 32 | Bremsanlage;
Klimaanlage; Kupplungsschalter. |
| 33 | Lenksäulen-Steuergerät |
| 34 | Infotainmentsystem |
| 35 | Mobiltelefon;
Infotainmentsystem; Display. |
Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Laderaum.
Drücken Sie die Verriegelungen nach vorne und entfernen Sie die Abdeckung.

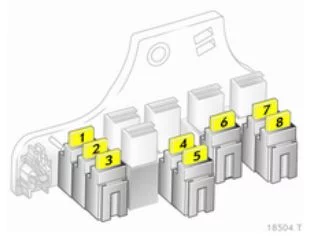

Sicherungskasten-Diagramm Version A
Sicherungsbelegung in der Laderaumversion A
| Nr | Beschreibung |
|---|---|
| 1 | Nebelscheinwerfer |
| 2 | Steckdose hinten |
| 3 | Steckdose im Fahrgastraum |
| 4 | Rückfahrlichter |
| 5 | Elektrische Heckfenster |
| 6 | Klimaanlage |
| 7 | Elektrische Frontfenster |
| 8 | Beheizbare Außenspiegel |

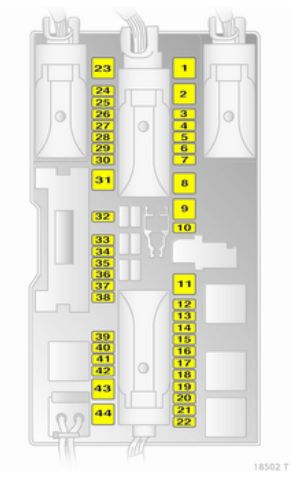

Sicherungskasten-Diagramm Version B
Sicherungsbelegung in der Fahrgastraumversion B
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | Elektrische Fensterheber vorne |
| 2 | – |
| 3 | Instrumente |
| 4 | Heizung;
Klimaanlage; Elektronische Klimaanlage. |
| 5 | Airbag |
| 6 | – |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | – |
| 11 | Beheizbare Heckscheibe |
| 12 | Heckscheibenwischer |
| 13 | Parkassistent |
| 14 | Heizung;
Klimaanlage. |
| 15 | – |
| 16 | Sitzbelegungserkennung;
Open&Start-System. |
| 17 | Regensensor;
Luftqualitätssensor; Reifendrucküberwachungssystem; Rückspiegel. |
| 18 | Instrumente, Schalter |
| 19 | – |
| 20 | CDC |
| 21 | Beheizbare Außenspiegel |
| Nr | Beschreibung |
|---|---|
| 22 | – |
| 23 | Elektrische Heckfenster |
| 24 | Diagnosesteckdose |
| 25 | – |
| 26 | Elektrisch anklappbare Außenspiegel |
| 27 | Ultraschallsensor;
Diebstahlsicherung. |
| 28 | – |
| 29 | Zigarettenanzünder;
Vordere Steckdose. |
| 30 | Steckdose hinten |
| 31 | – |
| 32 | – |
| 33 | Open&Start-System |
| 34 | – |
| 35 | Steckdose hinten |
| 36 | Steckdose für Anhängerkupplung |
| 37 | – |
| 38 | Zentralverriegelung, Klemme 30 |
| 39 | Sitzheizung links |
| 40 | Sitzheizung rechts |
| 41 | – |
| 42 | – |
| 43 | – |
| 44 | – |
