Opel Vivaro (2001-2018) – Sicherungskasten
Opel Vivaro (2001-2014) – Sicherungsplan
Baujahr: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Opel Vivaro (2014-2018) ist die Sicherung F10 im Sicherungskasten.

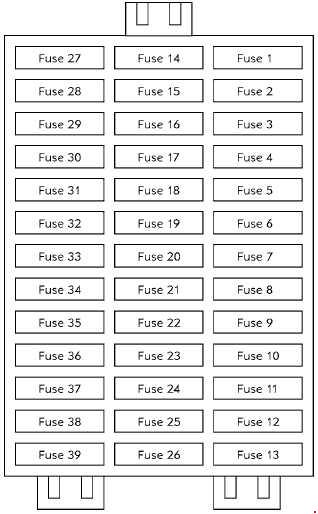

SICHERUNGSTAFEL ARMATURENBRETT – Opel Vivaro – Sicherungen – Beschreibung
| Nr. | Beschreibung |
| 1 | – |
| 2 | Radio |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | Klimaanlage – hinten |
| 8 | – |
| 9 | Nebelscheinwerfer |
| 10 | Zentralverriegelung |
| 11 | Innenbeleuchtung |
| 12 | Diagnosesteckdose, Wegfahrsperre |
| 13 | Heckscheibenheizung |
| 14 | Scheibenwischeranlage,
Heckscheibenwaschanlage |
| 15 | Scheibenwischer |
| 16 | Bremslicht |
| 17 | ABS |
| 18 | – |
| 19 | Fensterheber |
| 20 | Fensterheber |
| 21 | Sitzheizung |
| 22 | – |
| 23 | – |
| 24 | Radio |
| 25 | Heizung |
| 26 | Zubehör |
| 27 | Abblendlichtscheinwerfer, links |
| 28 | Abblendlichtscheinwerfer, rechts |
| 29 | Fernlichtscheinwerfer, links |
| 30 | Fernlichtscheinwerfer, rechts |
| 31 | Rücklicht, links |
| 32 | Rücklicht, rechts |
| 33 | Nebelschlussleuchte |
| 34 | Hupe |
| 35 | Spiegelheizung |
| 36 | Frontscheibenheizungssteuerung |
| 37 | – |
| 38 | – |
| 39 | – |

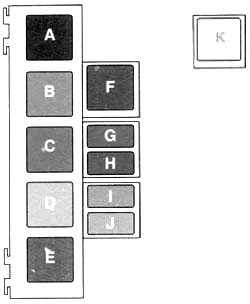

Sicherungskasten
| Nr | Relais |
| A | Relais Heckscheibenheizung |
| B | Zeitverzögerung Heckscheibenwischer |
| C | Relais Heckscheibenwischer |
| D | Relais + Sekundärkontakt |
| E | Relais AC-Aktivierung |
| F | Relais beheizbare Frontscheibe |
| G | Relais Nebelscheinwerfer |
| H | Relais „Licht“ für Abblendlicht |
| I | Relais „Licht“ für Standlicht |
| J | Hauptrelais „Scheinwerfer“ |
| K. | Relais elektronischer Thermostat |
Das Relais des elektronischen Thermostats ist links vom Luftmischer und Verteiler installiert.

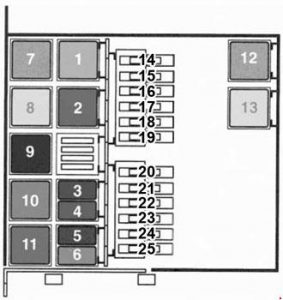

Sicherungskasten im Motorraum
| Nummer | Amp [A] | Relais |
| 14 | – | – |
| 15 | – | – |
| 16 | 40 | AC |
| 17 | 50 | Frontscheibenheizung |
| 18 | 50 | Frontscheibenheizung |
| 19 | 60 | PDB |
| 20 | 60 | ABS |
| 21 | 60 | PDB |
| 22 | 60 | PDB |
| 23 | 50 | Kühlerlüfter |
| 60 | ||
| 70 | ||
| 24 | 50 | Warnung „Autofusion“ |
| 60 |
| 25 | 70 | Zusatzheizung |
| Relais | ||
| 1 | Zusatzheizung:
2 oder 3 Zusatzheizungen; Diesel: Relais Standheizung. |
|
| 2 | Diesel:
Relais Kraftstoffeinspritzcomputer; Benzin: Einspritzunterbrechung. |
|
| 3 | Relais Dieselpumpe | |
| 4 | Kraftstoffpumpe,
Vorglührelais Diesel. |
|
| 5 | Diesel-Standheizung:
Relais Lüftergruppe, zweite Geschwindigkeitsstufe. |
|
| 6 | Kupplungsrelais: AC-Kompressor | |
| 7 | 1 zusätzliches Relais für Heizung (Wärmepumpe) | |
| 8 | 2 oder 3 Zusatzheizungen (Wärmepumpen);
Benzin: Relais Standheizung. |
|
| 9 | Diesel:
Lüftergruppe; Diesel: Relais zweite Geschwindigkeitsstufe mit Klimaanlage; Benzin: Erste Geschwindigkeitsstufe mit Klimaanlage. |
|
| 10 | Benzin:
Lüftergruppe; Diesel: Relais erste Geschwindigkeitsstufe Lüfter mit Wechselstromversorgung; Benzin: Zweite Geschwindigkeitsstufe mit Klimaanlage. |
|
| 11 | – | |
| 12 | Relais beheizbare Frontscheibe. | |
| 13 | Relais beheizbare Frontscheibe. | |
In der Dieselmotorversion ist das Fahrzeug mit einer Standheizung oder einer Standheizung ausgestattet.
Opel Vivaro (2014-2018) – Sicherungsplan
Baujahr: 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Opel Vivaro (2014-2018) ist die Sicherung F10 im Sicherungskasten auf der Beifahrerseite des Armaturenbretts.

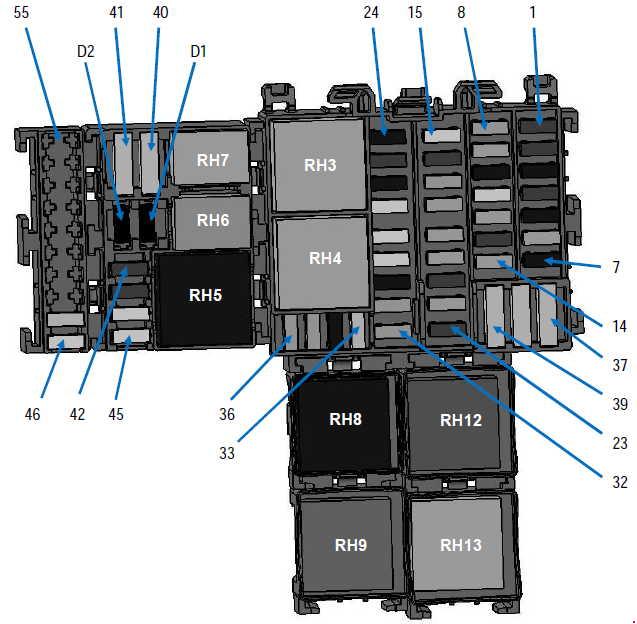

Sicherungstafel Armaturenbrett
Fahrerseite

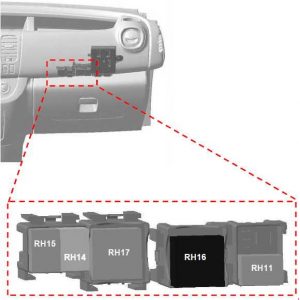

Relaisrahmen im Fahrgastraum auf der Beifahrerseite
| Nummer | Ampere [A] | Beschreibung |
| F1 | 30 | + Heckscheibenwischer batteriebetrieben |
| F2 | 10 | Haupt-Elektromagnet-Hupe |
| F3 | 15 | + Zubehörsteckdose zum Starten der Batterie |
| F4 | 30 | + Zeitverzögerung Motor Fensterheber Fahrer |
| F5 | 15 | + Stromverteilungssteckdose hinten |
| F6 | 5 | BCM-Start + |
| F7 | 15 | + nach Zündung Stromversorgung Sitzheizung |
| F8 | 5 | + Batterieversorgung EMM (nach Zündung an VSC) AVS, AUO |
| 15 | + Batterieversorgung EMM (nach Zündung an VSC) SOP03C | |
| F9 | 5 | + allgemeine Stromverteilung |
| F10 | 15 | + Stromverteilung in der Zigarettenanzündersteckdose oder in der vorderen Zubehörsteckdose |
| F11 | 25 | + Batterieversorgung EMM (Tagfahrlicht rechts, vordere Position, Fernlicht rechts, Abblendlicht links). |
| F12 | 5 | + Bremslichter mit Zeitverzögerung batteriebetrieben, ABS, Transponder |
| F13 | 10 | + Innenbeleuchtung und Klimaanlage mit Zeitverzögerung batteriebetrieben |
| F14 | 5 | + Lenkwinkel mit Zeitverzögerung mit Batterieversorgung Start&Stop, schlüsselloses Fahrzeug |
| F15 | 25 | + Nach Zündung Heckscheibenwischer, Scheibenwaschpumpe, Hupe |
| F16 | 10 | Allgemein + nach Zündung Stromversorgung |
| F17 | 5 | + nach Zündung Rückfahrlichter |
| F18 | 5 | + nach Stoppschalter Zündung Stromversorgung |
| F19 | 5 | + nach Einspritzung Zündung Stromversorgung, Starterrelais, BCM |
| F21 | 30 | + Schalter Fensterheber Beifahrer nach Zündung Stromversorgung |
| F22 | 5 | + nach Zündung Servolenkungspumpe |
| F23 | 10 | + Bremslichter batteriebetrieben EMM |
| F24 | 15 | + Batterieversorgung BCM (+ Batterieversorgung mit Zeitverzögerung) |
| F25 | 10 | + Batterieversorgung BCM, elektronische Steuergeräte, Reifendrucküberwachungssystem und schlüsselloses Fahrzeug. |
| F26 | 15 | + Batterieversorgung BCM für Warnblinkanlage und Blinker |
| F27 | 25 | + Batterieversorgung BCM für Verriegelung der Öffnungselemente |
| F28 | 25 | + Batterieversorgung EMM für Tagfahrlicht links, hintere Position, Abblendlicht, Abblendlicht rechts. |
| F29 | 25 | + Position der Tafel batteriebetrieben EMM, vordere und hintere Nebelscheinwerfer |
| F30 | 15 | + Batterieversorgung mit einem Regler, Alarm, Hupe. |
| F31 | 5 | + Tafel Batterieversorgung |
| F32 | 5 | + mit einem Regler Batterieversorgung |
| F33 | 20 | + Ausstattung mit Anhängerkupplungssteckdose mit Batterieversorgung |
| F34 | 15 | (mit Anhängerkupplung geliefert) |
| F35 | 5 | + Batterieversorgung Radio, Multimedia, Spiegel, Diagnosesteckdose. |
| F36 | 5 | + Spiegelheizung versorgt |
| F37 | 10 | + elektrisch verstellbare Spiegel mit Zeitverzögerung, zusätzlicher UCE-Adapter. |
| F38 | 40 | + Tachograph Schalter Batterieversorgung |
| F39 | 40 | + Scheibenwischer vorne batteriebetrieben |
| F40 | 20 | + Relais Stromverteilung batteriebetrieben 1 (Heizung, Klimaanlage) |
| F41 | 15 | + Stromverteilung für Vorrüstung zusätzliche Anpassungen |
| F42 | 10 | + Heizung batteriebetrieben |
| F43 | 10 | + Antriebsmotor mit zusätzlicher Anpassung |
| F44 | 25 | + Motorheizung versorgt |
| F45 | 25 | + nach Zündung Stromversorgung Klimaanlage zusätzlich |
| F46 | 25 | + Stromversorgung nach Zündung für schlüsselloses Fahrzeug |
| F47 | 20 | + Batterieversorgung EMM für Relais Stromverteilung ohne Last |
| F48 | – | – |
| F49 | – | – |
| F50 | – | – |
| F51 | – | – |
| F52 | – | – |
| F53 | – | – |
| F54 | – | – |
| F55 | – | – |
| Relais | ||
| RH3 | 40 | Relais Scheibenwischer vorne |
| RH4 | 40 | Relais 2. Geschwindigkeit Scheibenwischer vorne |
| RH5 | 40 | + Heizungsrelais Stromversorgung nach Zündung und Klimaanlage hinten |
| RH6 | 20 | Unterstützung Mutter Heizung Wasserpumpe |
| RH7 | 20 | Relais elektrische Entriegelung Fahrertür (SDO) |
| RH8 | 70 | + Relais Stromverteilung Nr. 1 |
| RH9 | 40 | + Relais Stromverteilung Nr. 2 |
| RH11 | 20 | Relais Fensterheber |
| RH12 | 40 | Spiegel + Relais Heckscheibenheizung |
| RH13 | 40 | Relais Heckscheibenwischer |
| RH14 | 20 | Relais Zentralverriegelung Türen |
| RH15 | 20 | Relais Fensterheber |
| RH16 | 40 | Nach Zündung Relais Stromversorgung Nr. 2 (Fahrzeuge mit Freisprecheinrichtung mit Schema) |
| RH17 | 40 | Motor läuft + Relais |
| RH18 | – | – |
| RH19 | – | – |
| RH20 | – | – |
| Diode | ||
| D1 | – | |
| D2 | – | |
Sicherungsplan im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| F1 | – | – |
| F2 | – | – |
| F3 | 25 | ABR/ESP |
| F4 | 30 | Anlassermotor |
| F5 | 70 | Fahrgastraum 1 |
| F6 | 70 | Fahrgastraum 3 |
| F7 | 50 | ABR/ESP |
| F8 | 60 | Fahrgastraum 2 |
| F9 | 20 | Spiegelheizung |
| 40 | Heckscheibe + Spiegelheizung | |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | 15 | + Klimakompressor batteriebetrieben |
| F15 | 15 | Kraftstoffpumpe |
| F 16 | 70 | Heizungssteuergerät |
| F17 | 60 | Heizelement |
| F18 | 60 | Heizelement |
| F19 | 40 | Motorerweiterung * 408 und Klimaanlage oder 450 und Heizung; Lüftergruppe motorbetrieben 1 |
| 50 | Motorerweiterung * 408 und Heizung oder 450 und Klimaanlage Lüftergruppe motorbetrieben 1. | |
| F20 | 40 | Motorerweiterung * 408 und Klimaanlage oder Lüftergruppe motorbetrieben 450 2. |
| F21 | – | – |
| F22 | – | – |
| F23 | – | – |
| F24 | – | – |
| F25 | – | – |
| F26 | 25 | Dieselölheizung |
| F27 | 20 | Motor-Einspritzsystem |
| F28 | 15 | Motor-Einspritzsystem |
| Relais | ||
| R1 | 20 | Starten |
| R2 | 20 | Relais Kraftstoffpumpe |
| R3 | 40 | Relais Einspritzversorgung |
| R4 | 20 | Relais Kompressorsteuerung |
| R5 | – | – |
| R6 | 70 | Lüftergruppe motorbetrieben 1) max |
| R7 | 40 | Lüftergruppe motorbetrieben) min |
| R8 | 40 | Lüftergruppe motorbetrieben 2) max |
| Diode | ||
| D1 | Klimakompressor | |
| D2 | – | |

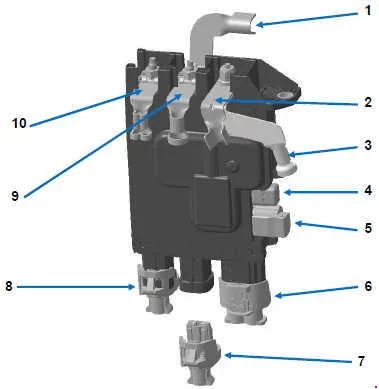

Elektrischer Schaltplan
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | Verkabelung Batterieschutzversorgung |
| 2 | 300 | Motorverkabelung (Lichtmaschine) |
| 3 | 300 | Motorverkabelung (Anlasser) |
| 4 | 5 | Mini-Sicherung mit Abdeckung (Start/Stop) |
| 5 | 5 | Kabinenverkabelung (Start/Stop) |
| 6 | 50 | Kabinenverkabelung (Option KPD und KC6 Umbau oder Anhängerkupplung). |
| 7 | – | Reserviert für Umbauten für Karosseriebauer |
| 8 | 35 | Motorverkabelung (Motorsteuerung) |
| 9 | – | Motoranschlussbox |
| 10 | 120 | Kabinenverkabelung (Servolenkung) |
