Opel Frontera (1998-2004) – Sicherungskasten
Opel Frontera (1998-2004) – Sicherungskastenbelegung
Baujahr: 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Die Sicherung des Zigarettenanzünders (Steckdose) im Opel Frontera (1998-2004) ist die Sicherung C3 im Sicherungskasten in der Kabine.

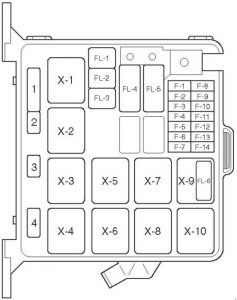

Sicherungskasten Motorraum
Opel Frontera – Sicherungskastenbelegung – Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| F1 | 15 | Warnleuchte |
| F2 | 10 | Alarm- und Relaissteuereinheit;
Hupe; Diebstahlschutzhupe. |
| F4 | 20 | Lüftermotor;
Lüfterwiderstand. |
| F5 | 10 | Klimaanlagen-Thermostat-Relais;
Elektronischer Thermostat; Klimaanlagenkompressor-Relais; Magnetkupplung. |
| F8 | 10 | Scheinwerfer – links;
Fernlichtkontrollleuchte; Nebelscheinwerfer-Relais. |
| F9 | 10 | Scheinwerfer – rechts |
| F10 | 15 | Nebelscheinwerfer |
| F11 | 20 | Lambdasonde |
| F12 | 20 | Kraftstoffpumpe |
| F13 | 15 | Motorsteuergerät |
| F14 | – | – |
| FL1 | 60 | EHCU |
| FL2 | 30 | 6VD1:
Kondensatorlüftereinheit |
| FL4 | 100 | Zündschlüssel;
Anlasserrelais; Klimaanlage; Generator; Heizungsrelais; Sicherung: F10, FL1, FL2, FL5, FL6. |
| FL5 | 60 | Zündschalter;
Kraftstoffpumpenrelais; Motorsteuergerät-Relais; Traktionssystemmodul. |
| FL6 | 30 | X22SE:
Elektrisches Lüfterrelais; Elektrischer Lüfter. |
| Relais | ||
| X1 | Scheinwerfer | |
| X2 | Nebelscheinwerfer | |
| X3 | Anlassermotor | |
| X4 | Klimaanlagenkompressor | |
| X5 | Thermo | |
| X6 | Heizung | |
| X7 | Kraftstoffpumpe | |
| X8 | Motorsteuergerät | |
| X9 | 6VD1:
Kondensatorlüfter |
|
| X10 | – | |
| Diode | ||
| 1 | Bremse | |
| 2 | – | |
| 3 | – | |
| 4 | – | |

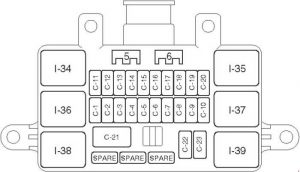

Sicherungskastenbelegung Kabine
Opel Frontera – Sicherungskastenbelegung – Sicherungskasten in der Kabine
| Nummer | Ampere [A] | Beschreibung |
| C1 | 20 | ACC-Steckdosenrelais;
ACC-Steckdose. |
| C2 | 10 | Audio |
| C3 | 15 | Zigarettenanzünder |
| C4 | 15 | Relais hinten;
Positionslicht und Seitenmarkierungslicht; Rücklicht; Kennzeichenbeleuchtung; Beleuchtungssteuerung; Beleuchtung; Steuerung aller Blinker Getriebe. |
| C5 | 10 | Bremslicht;
Zusatzlicht – links; Zusatzlicht – rechts; Willkommenslicht RR – links; Willkommenslicht RR – rechts; Kofferraumbeleuchtung; Alarm- und Relaissteuereinheit; Digitale Uhr; Sound. |
| C6 | 15 | Bremslichtschalter;
Rückleuchtenkombination – links; Rückleuchtenkombination – rechts; Obere Bremsleuchte. |
| C7 | 20 | FRT-Türverriegelung und elektrischer Fensterheber SW;
Türverriegelungsaktuator; Alarmanzeige. |
| C8 | 10 | Spiegelheizung |
| C9 | 15 | Heckscheibenheizung |
| C10 | 15 | Heckscheibenheizung |
| C11 | 15 | Blinker und Kontrollleuchten (Instrument);
Kilometerzähler; Fahrzeuggeschwindigkeitssensor. |
| C12 | 15 | Generator,
ECM-Hauptrelais; Vakuumschaltventil (VSV); Magnetventil für Spülung; Spulenaktuator; Traktionssystemmodul (PCM); AGR-Ventil. |
| C13 | 15 | Zündspule |
| C14 | 15 | Modus SW;
PCM; Blinker; Rückfahrlicht; Tempomat; A/T-Blinkersteuereinheit. |
| C15 | 15 | Alarm- und
Relaissteuereinheit; Heckscheibenheizungsrelais; Spiegelheizung – links; Spiegelheizung – rechts; Heckscheibenheizung SW; Elektrisches Fensterrelais; Tempomat-Einheit; Getriebesperrrelais; 4WD-Steuereinheit; Vakuumschaltventil (VSV); FRT-Achse (c); Vakuumschaltventil (VSV); FRT-Achse (d). |
| C16 | 20 | Scheibenwischermotor Motorraum;
Scheibenwaschmotor Motorraum; Alarm- und Relaissteuereinheit. |
| C17 | 10 | Heckscheibenwischermotor Motorraum;
Heckscheibenwaschmotor Motorraum; Alarm- und Relais- und Steuereinheit. |
| C19 | 15 | Audio |
| C20 | 10 | Anlassermotor;
Anlassermotorrelais; Diebstahlschutz-Controller. |
| C21 | 30 | Fensterrelais;
Fenster SW; Fenstermotor; Schiebedachmotor; Schiebedach-Controller; Schiebedachschalter; Sicherheitsschalter; Endlagenschalter; Sitzschalter; Motor und Schalter für vordere Neigung; Motor und Schalter für hintere Neigung; Schiebemotor; Liegesitzmotor & SW. |
| C22 | 10 | SRS-Kontrollleuchte, SDM |
| Relais | ||
| I34 | Rücklichter | |
| I35 | Elektrische Fensterheber | |
| I36 | – | |
| I37 | – | |
| I38 | ACC-Steckdose | |
| I39 | Heckscheibenheizung | |
| Diode | ||
| 5 | Kofferraum SW;
Tür SW. |
|
| 6 | Alarm- und Relaissteuereinheit | |
Relaisbelegung Motorraum
Opel Frontera – Sicherungskastenbelegung – Relaisbelegung Motorraum
| Nummer | Beschreibung |
| X15 | X22SE:
Kühlerlüfter (hohe Geschwindigkeit) |
| X16 | X22SE:
Kühlerlüfter (niedrige Geschwindigkeit) |
Über Opel Frontera (1998-2004)
Der Opel Frontera, produziert von 1998 bis 2004, ist ein robustes SUV, das sich durch seine Zuverlässigkeit und Fähigkeit, verschiedene Terrains zu bewältigen, auszeichnet. Dieses Modell war mit mehreren Motorisierungsoptionen erhältlich, darunter Benzin- und Dieselmotoren, was den Fahrern die Wahl nach ihren Vorlieben und Bedürfnissen ermöglichte. Der Frontera bietet einen geräumigen Innenraum, der ideal für Familien oder für diejenigen ist, die mehr Platz für den Transport von Ladung benötigen. Sein Design kombiniert Praktikabilität mit einem robusten Aussehen, was ihn für Offroad-Liebhaber attraktiv macht.
Sicherungskastenbelegung Opel Frontera
Diese Seite zeigt die Sicherungskastenbelegung für den Opel Frontera, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Motorraum und unter dem Armaturenbrett. Die Diagramme zeigen deutlich die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die Sicherheit und das ordnungsgemäße Funktionieren aller elektrischen Komponenten im Fahrzeug zu gewährleisten.
