Opel Astra F (1991-2002) – Sicherungskasten
Opel Astra F – Sicherungsplan
Baujahr: 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Die Sicherung des Zigarettenanzünders (Steckdose) im Opel Astra F ist die Sicherung 20 im Sicherungskasten.
Fahrgastraum

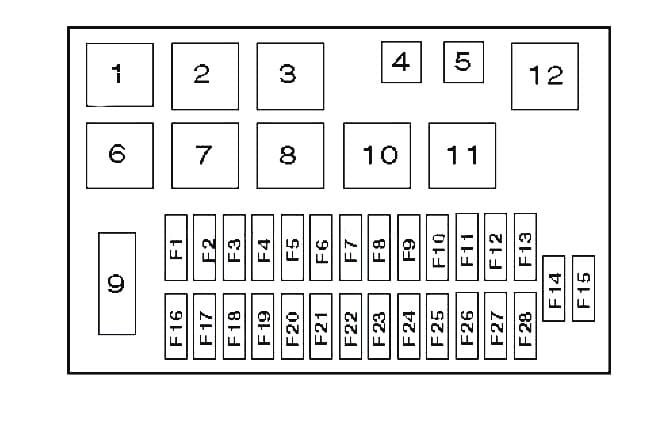

Hauptsicherungskasten
Befindet sich unter dem Armaturenbrett auf der Fahrerseite, hinter der Schutzverkleidung.
| 1 | Relais beheizter Spiegel |
| 2 | Relais – Blinker |
| 3 | Relais für Intervallfunktion des Heckscheibenwischers |
| 4 | Relais Nebelscheinwerfer |
| 5 | Relais Nebelschlussleuchten |
| 6 | Relais für Intervallfunktion des Frontscheibenwischers/-waschers |
| 7 | Relais beheizbare Heckscheibe |
| 8 | Scheinwerfer für akustisches Warnsignal |
| 9 | Diagnosestecker (DLC) |
| 10 | Relais Motor Ansaugluftschalter 1 (Klimaanlage) |
| 11 | Relais Verzögerung Scheinwerferwischer |
| 12 | Relais Motor Luftauslass 2 (Klimaanlage) |
| F1 | 20A Zentralverriegelung |
| F2 | Kraftstoffpumpe 20A |
| F3 | 30A Hupe;
Frontscheibenwischer und -wascher; Wischer-Ausschaltverzögerung; Front- und Heckwischermotoren; Scheinwerferwaschanlage. |
| F4 | 10A Scheinwerfer links – Abblendlicht, elektrischer Scheinwerfer – links, Scheinwerferkontrolle |
| F5 | 10A Scheinwerfer rechts – Abblendlicht, elektrische Scheinwerfersteuerung – rechts, Scheinwerferkontrolle |
| F6 | 10A Automatikgetriebe-Steuerungssystem;
ABS-, ESP-Steuerungssystem. |
| F7 | 10A Warnblinkanzeige und akustisches Signal;
Spiegel; Innenraumbeleuchtung; Audiosystem; Relais Heckscheibenheizung; Kühlerlüfter (Diesel). |
| F8 | 20A Ausgang Anhänger-Elektrogeräteanschluss |
| F9 | 10A Scheinwerfer an;
Bordcomputer; Tagfahrlicht. |
| F10 | 30A Elektrische Fensterheber;
Kofferraumdeckel. |
| F11 | 10A Nebelschlussleuchte |
| F12 | 10A Fernlicht – linker Scheinwerfer |
| F13 | 10A Fernlicht – rechter Scheinwerfer |
| F14 | 30A Elektrische Heizung, Klimaanlagensteuerung |
| F15 | Kühlerlüfter 30A |
| F 16 | 30A Beheizbare Heckscheibe |
| F17 | 20A Nebelscheinwerfer |
| F18 | 10A Linke Positionsleuchten |
| F19 | 10A Kennzeichenbeleuchtung;
Armaturenbrettbeleuchtung; Rechte Positionsleuchten; Audioeinheit. |
| F20 | 20A Rückfahrlichter;
Zigarettenanzünder-Sicherung; Sitzheizung. |
| F21 | 30A Klimaanlagen-Kühlerlüftermotor;
Klimaanlagensteuerung. |
| F22 | Elektrische Fensterheber 30A |
| F23 | Scheinwerferwaschanlage 30A |
| F24 | 20A Bordcomputer;
Blinker; Warnblinkanlage; Audiosystem; Innenbeleuchtung; Uhr; Warnblinkanlage; Beleuchtung und Kofferraumlampe. |
| F25 | 10A Elektronisches Steuergerät für Automatikgetriebe |
| F26 | Kühlerlüfter 30A – Diesel |
| F27 | 10A Tagfahrlicht |
| F28 | 15A Bremslichter, Blinker;
ABS; Warnblinkanlage. |
Auf der Rückseite des Sicherungskastens können sich befinden: Kühlerlüftersicherung, Anlassermotorrelais, Heizlüftersicherung.
Zusätzlicher Kasten
Auf der rechten Seite unter dem Armaturenbrett können sich separate Steuergeräte befinden:
- Elektronisches Steuergerät für Zentralverriegelung
- Elektronisches Steuergerät für Diebstahlwarnanlage
- Elektronisches Motorsteuergerät
- Kraftstoffpumpenrelais
Motorraum

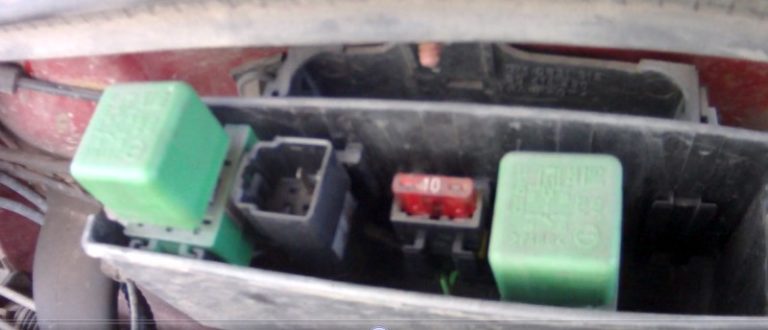

Der Montageblock befindet sich auf der Rückseite des Motorraums
Typ 1
- Relais Klimaanlagenkondensatorlüftermotor 1
- Relais Klimaanlagenkondensatorlüftermotor 2
- Relais Kühlerlüftermotor
- Relais Klimaanlagenkondensatorlüfter 3
Typ 2
- Sicherung Scheinwerferwaschanlage
- Relais Scheinwerferwaschanlage
- Hupenrelais
- Hupensicherung
Typ 3
| 1 | Relais elektromagnetischer Klimaanlagenkompressor |
| 2 | Relais Klimaanlagenkondensatorlüftermotor – Diesel |
| 3 | Hupenrelais |
| 4 | Relais Kühlerlüftermotor |
| F1 | (30A) Hupe |
| F2 | (10A) Klimaanlagenkompressorschalter |
Separat, auf der rechten Seite, kann das Steuergerät des elektronischen ABS-Systems lokalisiert werden.
Über Opel Astra F (1991-2002)
Der Opel Astra F, produziert zwischen 1991 und 2002, ist ein Kompaktwagen, der sich durch seine Zuverlässigkeit und Praktikabilität großer Beliebtheit erfreute. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter Schrägheck, Limousine und Kombi, was es für unterschiedliche Fahrerbedürfnisse geeignet machte. Der Astra F bot eine breite Palette von Motoren, von Benzinern mit 1,4 Litern Hubraum bis hin zu leistungsstärkeren 2,0-Liter-Versionen, sowie Dieselmotoren, die für ihre Wirtschaftlichkeit beliebt waren. Dank seiner robusten Bauweise und des komfortablen Innenraums wurde der Opel Astra F zu einem beliebten Fahrzeug für Familien und Einzelpersonen.
Sicherungsplan Opel Astra F
Diese Seite zeigt den Sicherungsplan für den Opel Astra F, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten normalerweise im Bereich unter dem Armaturenbrett auf der Fahrerseite oder im Motorraum. Die Diagramme auf dieser Seite zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktion zu haben.
