Opel Corsa F (2019-2022) – Sicherungskasten

Position des Sicherungskastens

Opel Corsa F (2021-2022) – Sicherungskastenbelegung

Baujahr: 2021, 2022.

Die Sicherungen des Zigarettenanzünders (Steckdose) im Opel Corsa F sind die Sicherungen 31 im Sicherungskasten in der Kabine links.

Position des Sicherungskastens

Sicherungskästen im Fahrgastraum

Es gibt zwei Sicherungskästen – rechts und links vom Armaturenbrett.

Linke Seite:

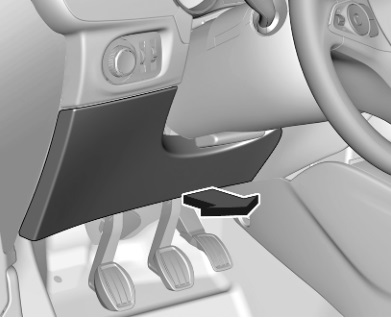

Bei Fahrzeugen mit Linkslenkung befindet sich der Sicherungskasten hinter einer Abdeckung im Armaturenbrett. Entfernen Sie die Abdeckung nach unten und nehmen Sie sie heraus.
Bei Fahrzeugen mit Rechtslenkung befindet sich der Sicherungskasten hinter einer Abdeckung im Handschuhfach. Öffnen Sie den Raum und entfernen Sie die Abdeckung.

Rechte Seite:

Bei Fahrzeugen mit Linkslenkung befindet sich der Sicherungskasten hinter einer Abdeckung im Handschuhfach. Öffnen Sie den Raum und entfernen Sie die Abdeckung, nehmen Sie die Halterung heraus.
Bei Fahrzeugen mit Rechtslenkung befindet sich der Sicherungskasten hinter einer Abdeckung im Armaturenbrett. Entfernen Sie die Abdeckung nach unten und nehmen Sie sie heraus, nehmen Sie die Halterung heraus.

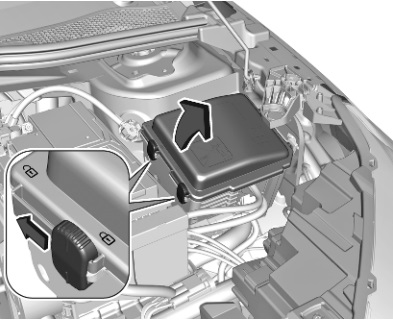

Sicherungskasten Motorraum

Entfernen Sie die Abdeckung.

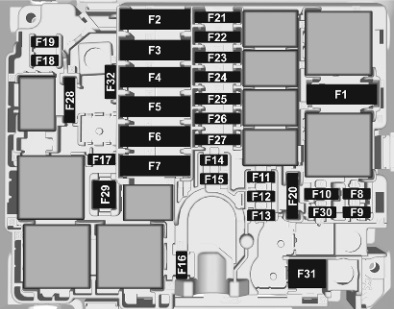

Sicherungsblockdiagramm

Motorraum

Sicherungsbelegung im Motorraum

Nummer	Beschreibung
Nummer	Beschreibung
1	Heizungs-, Lüftungs- und Klimaanlagensteuerung
2	Bremssystem
3	Sicherungskasten (rechte Seite des Armaturenbretts)
4	Bremssystem
5	Karosseriesteuergerät
6	Kühlerlüfter
7	Karosseriesteuergerät
8	Motorsteuergerät / Kraftstoffpumpe
9	NOX-Sensor; Wasser-in-Diesel-Sensor.
10	Motorsteuergerät
11	Motorsteuergerät
12	Diagnosestecker
13	Motorsteuergerät

Nummer	Beschreibung
14	Batteriespannungssensor
15	Anhängersteuergerät
16	Scheinwerfer rechts
17	Motorsteuergerät/NOX-Sensor
18	Abblendlicht rechts
19	Abblendlicht links
20	Motorsteuergerät; Kraftstoffpumpe; Dieselheizung.
21	Anlassermotor
22	Automatikgetriebe
25	Sicherungstafel (Anhänger)
27	Karosseriesteuergerät
28	Selektives katalytisches Reduktionssystem
29	Scheibenwischer vorne
31	Heizungs-, Lüftungs- und Klimaanlagensteuerung
32	Lenkrad

Elektrofahrzeuge

Nummer	Beschreibung
Nummer	Beschreibung
1	Klimaanlagensteuerung
2	Bremssystem
3	Sicherungsplan (rechte Seite des Armaturenbretts)
4	Bremssystem
6	Kühlerlüfter
7	Karosseriesteuergerät
8	Kraftstoffpumpe
9	Steuergerät für Elektrofahrzeuge
10	Steuergerät für Elektrofahrzeuge (Klimakompressor)
11	Steuergerät für Elektrofahrzeuge
12	Diagnosestecker
13	Karosseriesteuergerät/Heizungs-, Lüftungs- und Klimaanlage
14	–

Nummer	Beschreibung
15	E-Service-Schalter
16	Scheinwerfer rechts
18	Abblendlicht rechts
19	Abblendlicht links
20	Steuergerät für Elektrofahrzeuge
22	Relais Motorraum
23	AC/DC-Wandler; DC/DC-Wandler.
25	Hochspannungsbatterie-Schnittstelle
26	Motorregler (Elektromotor mit Wechselrichter)
27	Karosseriesteuergerät
28	–
29	Scheibenwischer vorne
30	Karosseriesteuergerät
31	Karosseriesteuergerät
32	Lenkrad

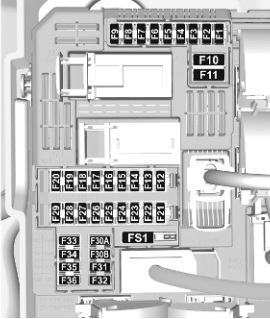

Armaturenbrett (linke Seite)

Sicherungsbelegung im Innenraum (linke Seite)

Nummer	Beschreibung
Nummer	Beschreibung
1	Radarsensor; Spiegel.
3	Induktives Laden
4	Hupe
5	Scheibenwaschanlage vorne
6	Scheibenwaschanlage vorne
7	USB
8	Heckscheibenwischer
10	Zentralverriegelung
11	Zentralverriegelung
12	Diagnosemodul-Anschluss
13	Heizungs-, Lüftungs- und Klimaanlagensteuerung

Nummer	Beschreibung
14	Alarm; Opel Connect System.
17	Blinkerset
21	Startknopf; Diebstahlschutz.
22	Regensensor; Lichtsensor; Kamera.
23	Sicherheitsgurt-Kontrollleuchte
24	Touchscreen 7 Zoll (Infotainment); Parkassistent; Rückfahrkamera.
25	Airbag
27	Fahrzeugalarmanlage
29	Touchscreen 7 Zoll; Infotainment.
31	Zigarettenanzünder; 12 V Steckdose.
32	Beheiztes Lenkrad
33	Klimaanlage, Heizung und Lüftung. Automatikgetriebe.
34	Parkassistent; Einstellung der Außenspiegel.

Elektrofahrzeuge

Nummer	Beschreibung
Nummer	Beschreibung
1	Radarsensor; Spiegel.
3	Induktives Laden
4	Hupe
5	Scheibenwaschanlage vorne
6	Scheibenwaschanlage vorne
7	USB
8	Heckscheibenwischer
10	Zentralverriegelung
11	Zentralverriegelung
12	Diagnoseanschlussmodul
13	Klimaanlage

Nummer	Beschreibung
14	Alarm; Opel Connect System.
17	Blinkerset
21	Startknopf; Diebstahlschutzsystem.
22	Regensensor; Lichtsensor; Kamera.
23	Sicherheitsgurt-Erinnerung
24	Touchscreen 7 Zoll; Parkassistent; Rückfahrkamera.
25	Airbag
27	Diebstahlwarnanlage
29	Touchscreen 7 Zoll; Infotainment.
31	Zigarettenanzünder; 12 V Steckdose.
32	Beheiztes Lenkrad
33	Klimaanlage; Automatikgetriebe.
34	Parkassistent; Einstellung der Außenspiegel.

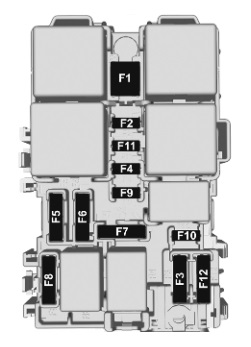

Armaturenbrett (rechte Seite)

Sicherungsbelegung im Innenraum (rechte Seite)

Nummer	Beschreibung
1	Beheizbare Heckscheibe
2	Beheizbare Außenspiegel
3	Elektrische Fensterheber vorne
4	Einstellung der Außenspiegel; Klappspiegel.
5	Elektrische Fensterheber hinten
8	Sicherungskasten (rechte Seite des Armaturenbretts).
10	Beheizbare Vordersitze
11	Sitzmassagefunktion
