Opel Astra J (2013-2018) – Sicherungskasten

Opel Astra J (Astra IV) 2013 – Sicherungskastenbelegung

Baujahr: 2013.

Die Sicherung des Zigarettenanzünders (Steckdose) im Opel Astra J (2013) ist die Sicherung 6 im Sicherungskasten.

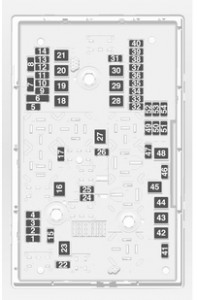

Sicherungskasten im Motorraum

Der Sicherungskasten befindet sich im vorderen linken Teil des Motorraums. Entfernen Sie die Abdeckung und heben Sie sie an, bis sie stoppt. Entfernen Sie die Abdeckung vertikal nach oben.

Nr.	Beschreibung
1	Motorsteuergerät
2	Lambdasonde
3	Kraftstoffeinspritzung, Zündanlage
4	Kraftstoffeinspritzung, Zündanlage
5	–
6	Spiegelheizung
7	Lüftersteuerung
8	Lambdasonde, Motor
9	Heckscheibensensor
10	Batteriesensor
11	Kofferraumentriegelung
12	Modul für adaptives Frontlicht
13	–
14	Heckscheibenwischer
15	Motorsteuergerät
16	Anlassermotor
17	Getriebesteuergerät
18	Beheizbare Heckscheibe
19	Elektrische Fensterheber vorne
20	Elektrische Fensterheber hinten
21	ABS
22	Linkes Abblendlicht (Halogen)
23	Scheinwerferreinigungsanlage
24	Rechtes Abblendlicht (Xenon)
25	Linkes Abblendlicht (Xenon)
26	Nebelscheinwerfer

27	Dieselheizung
28	–
29	Elektrische Feststellbremse
30	ABS
31	–
32	Airbag
33	Adaptives Frontlicht
34	–
35	Elektrische Fensterheber
36	–
37	Magnetventil für Tankentlüftung
38	Vakuumpumpe
39	Kraftstoffsystem-Steuergerät
40	Frontscheibenwischer; Heckscheibenwischer.
41	Rechtes Fernlicht (Halogen)
42	Kühlerlüfter
43	Scheibenwischer
44	–
45	Kühlerlüfter
46	–
47	Hupe
48	Kühlerlüfter
49	Kraftstoffpumpe
50	Scheinwerfereinstellung
51	Luftklappe
52	Zusatzheizung – Dieselmotor
53	Getriebesteuergerät; Motorsteuergerät.
54	Kabelüberwachung

Sicherungskasten Armaturenbrett

Bei Fahrzeugen mit Linkslenkung befindet sich der Sicherungskasten hinter dem Handschuhfach im Armaturenbrett. Öffnen Sie das Handschuhfach und schieben Sie es nach links, um es zu entriegeln. Senken Sie den Fahrgastraum ab und entfernen Sie ihn.

Bei Fahrzeugen mit Rechtslenkung befindet sich der Sicherungskasten hinter der Abdeckung im Handschuhfach. Öffnen Sie das Handschuhfach, öffnen Sie die Abdeckung und klappen Sie sie um.

Nummer	Beschreibung
1	Display
2	Außenbeleuchtung
3	Außenbeleuchtung
4	Radio
5	Infotainmentsystem
6	Vordere Steckdose
7	Steckdose im Fond
8	Linkes Abblendlicht
9	Rechtes Abblendlicht
10	Türverriegelung
11	Innenlüfter
12	–

13	–
14	Diagnosestecker
15	Airbag
16	–
17	Klimaanlage
18	Vorsicherung: Radio; Infotainment, Display.
19	Bremslichter; Rückleuchten; Innenbeleuchtung.
20	–
21	–
22	Zündung
23	Karosseriesteuergerät
24	Karosseriesteuergerät
25	–
26	Steckdose im Kofferraum (wenn kein Sicherungskasten im Kofferraum vorhanden ist) (nur Sports Tourer).

Sicherungskasten im Kofferraum

Hatchback 3-türig, Hatchback 5-türig

Der Sicherungskasten befindet sich auf der linken Seite des Kofferraums hinter der Abdeckplatte.

Sport Tourer

Der Sicherungskasten befindet sich auf der linken Seite des Kofferraums hinter der Abdeckplatte.

Nr.	Beschreibung
1	Anhängerkupplungsmodul
2	Anhängersteckdose
3	Parkassistent
4	–
5	–
6	–
7	–
8	Alarmanlage
9	–
10	–
11	Anhängerkupplungsmodul, Anhängersteckdose
12	–
13	Anhängersteckdose
14	–
15	–

16	–
17	–
18	–
19	Lenkradheizung
20	Schiebedach
21	Sitzheizung
22	–
23	–
24	–
25	–
26	–
27	–
28	–
29	–
30	–
31	Verstärker, Subwoofer
32	Aktives Fahrwerkssystem; Spurverlassenswarnung.

Opel Astra J (Astra IV) (2014-2018) – Sicherungskastenbelegung

Baujahr: 2014, 2015, 2016, 2017, 2018.

Die Sicherungen für den Zigarettenanzünder/die Steckdosen im Opel Astra J sind die Sicherungen Nr. 6 (vordere Steckdose), Nr. 7 (hintere Steckdose), Nr. 26 (Steckdose im Laderaum) im Sicherungskasten des Armaturenbretts und die Sicherung Nr. 17 (Steckdose) im Sicherungskasten im Laderaum.

Position des Sicherungskastens

Motorraum

Der Sicherungskasten befindet sich im vorderen linken Teil des Motorraums.

Entfernen Sie die Abdeckung und heben Sie sie an, bis sie stoppt. Entfernen Sie die Abdeckung vertikal nach oben.

Armaturenbrett

Bei Fahrzeugen mit Linkslenkung befindet sich der Sicherungskasten hinter dem Handschuhfach im Armaturenbrett.

Öffnen Sie das Fach und schieben Sie es nach links, um es zu entriegeln. Klappen Sie das Fach herunter und entfernen Sie es. Öffnen Sie das Handschuhfach, öffnen Sie dann die Abdeckung und klappen Sie sie um.

Sicherungskasten im Laderaum (Kofferraum)

Position der Sicherungen im Kofferraum:

3-türiger Hatchback, 5-türiger Hatchback:

Der Sicherungskasten befindet sich auf der linken Seite des Laderaums hinter der Abdeckung.

Sport Tourer:

Der Sicherungskasten befindet sich auf der linken Seite des Laderaums hinter der Abdeckung.

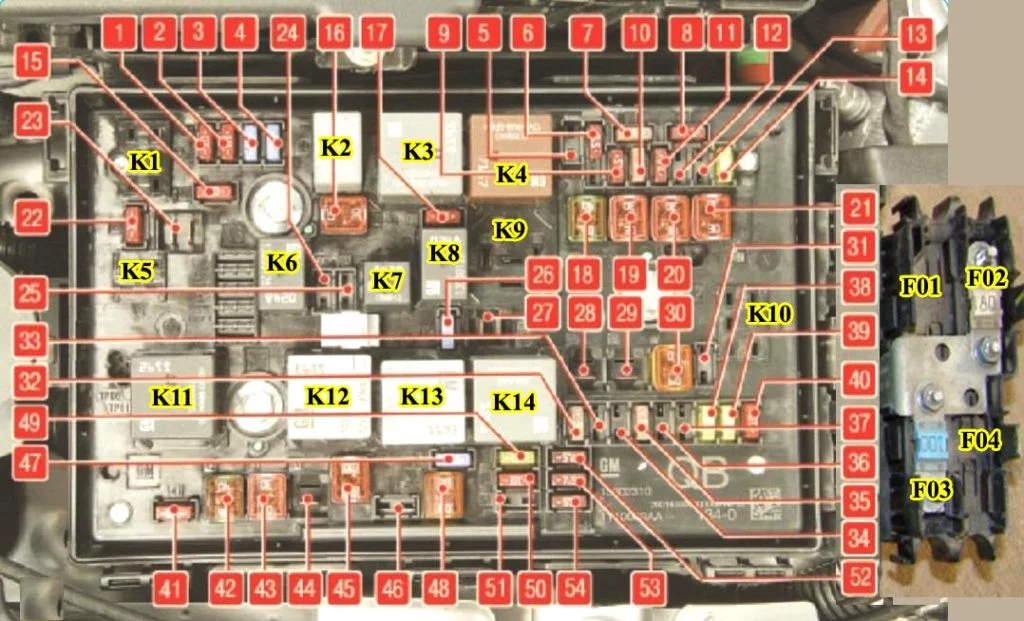

Sicherungskasten im Motorraum

Der Sicherungskasten befindet sich im vorderen linken Teil des Motorraums. Entfernen Sie die Abdeckung und heben Sie sie an, bis sie stoppt. Entfernen Sie die Abdeckung vertikal nach oben.

Nummer	Beschreibung
1	Motorsteuergerät
2	Lambdasonde
3	Kraftstoffeinspritzung, Zündanlage
4	Kraftstoffeinspritzung, Zündanlage
5	–
6	Spiegelheizung; Diebstahlsicherung.
7	Lüftersteuerung; Motorsteuergerät; Getriebesteuergerät.
8	Lambdasonde; Motorkühlung.
9	Heckscheibensensor
10	Fahrzeugbatteriesensor
11	Kofferraumentriegelung
12	Adaptives Frontlicht; Automatische Lichtsteuerung,
13	ABS
14	Heckscheibenwischer
15	Motorsteuergerät
16	Anlassermotor
17	Getriebesteuergerät
18	Beheizbare Heckscheibe
19	Elektrische Fensterheber vorne
20	Elektrische Fensterheber hinten
21	Elektrisches Heckzentrum
22	Linkes Abblendlicht (Halogen)
23	Scheinwerferreinigungsanlage
24	Rechtes Abblendlicht (Xenon)
25	Linkes Abblendlicht (Xenon)
26	Nebelscheinwerfer vorne

27	Dieselheizung
28	Start-Stopp-System
29	Elektrische Feststellbremse
30	ABS
31	Adaptiver Tempomat
32	Airbag
33	Adaptives Frontlicht; Automatische Lichtsteuerung.
34	Abgasrückführung
35	Außenspiegel, Regensensor
36	Klimaanlage
37	Magnetventil für Tankentlüftung
38	Vakuumpumpe
39	Zentrales Steuermodul
40	Scheibenwaschanlage Frontscheibe; Scheibenwaschanlage Heckscheibe.
41	Rechtes Fernlicht (Halogen)
42	Kühlerlüfter
43	Scheibenwischer
44	Scheibenwischer
45	Kühlerlüfter
46	–
47	Hupe
48	Kühlerlüfter
49	Kraftstoffpumpe
50	Scheinwerfernivellierung; Adaptives Frontlicht.
51	Luftklappe
52	Zusatzheizung, Dieselmotor.
53	Getriebesteuergerät; Motorsteuergerät
54	Vakuumpumpe; Kombiinstrument; Heizungsbelüftung; Klimaanlage.

Sicherungskasten Armaturenbrett

Bei Fahrzeugen mit Linkslenkung befindet sich der Sicherungskasten hinter dem Handschuhfach im Armaturenbrett. Öffnen Sie das Handschuhfach und schieben Sie es nach links, um es zu entriegeln. Senken Sie das Fach ab und entfernen Sie es.

Bei Fahrzeugen mit Rechtslenkung befindet sich der Sicherungskasten hinter der Abdeckung im Handschuhfach. Öffnen Sie das Handschuhfach, öffnen Sie die Abdeckung und klappen Sie sie um.

Nr.	Beschreibung
1	Display
2	Außenbeleuchtung; Karosseriesteuergerät.
3	Außenbeleuchtung; Karosseriesteuergerät.
4	Infotainmentsystem
5	Infotainmentsystem
6	Steckdosen; Zigarettenanzünder.
7	Steckdose
8	Linkes Abblendlicht, Karosseriesteuergerät
9	Rechtes Abblendlicht; Karosseriesteuergerät; Airbagmodul.
10	Türverriegelung, Karosseriesteuergerät.
11	Innenlüfter
12	–

13	–
14	Diagnosestecker
15	Airbag
16	Steckdose
17	Klimaanlage
18	Logistik
19	Karosseriesteuergerät
20	Karosseriesteuergerät
21	Kombiinstrument; Diebstahlwarnanlage,
22	Zündung
23	Karosseriesteuergerät
24	Karosseriesteuergerät
25	–
26	Steckdose im Laderaum (wenn kein Sicherungskasten im Laderaum vorhanden ist) (nur Sports Tourer).

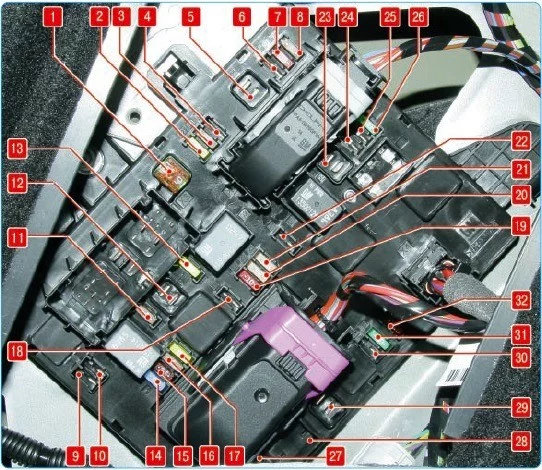

Sicherungskasten im Kofferraum

3-türiger Hatchback, 5-türiger Hatchback

Der Sicherungskasten befindet sich auf der linken Seite des Fahrgastraums hinter der Abdeckung.

Sport Tourer

Der Sicherungskasten befindet sich auf der linken Seite des Fahrgastraums hinter der Abdeckung.

Nr.	Beschreibung
1	–
2	Anhängersteckdose
3	Parkassistent
4	–
5	–
6	–
7	Elektrischer Sitz
8	–
9	–
10	–
11	Anhängerkupplungsmodul, Anhängersteckdose
12	Anhängerkupplungsmodul
13	Anhängersteckdose
14	Elektrisch klappbare Rücksitzbank
15	–

16	Spiegel; Rückfahrkamera.
17	Steckdose
18	–
19	Lenkradheizung
20	Schiebedach
21	Beheizbare Vordersitze
22	–
23	–
24	–
25	–
26	–
27	–
28	–
29	–
30	–
31	Verstärker; Subwoofer.
32	Aktives Fahrwerkssystem; Spurverlassenswarnung.
