Opel Vectra B (1995-2002) – Sicherungskasten
Opel Vectra B – Sicherungsplan
Baujahr: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Sicherungskasten im Motorraum.

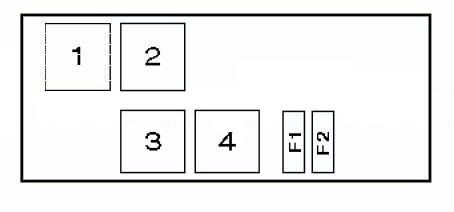

Sicherungskasten Nr. 1 (1995-2000)
| 1 | Luftpumpenrelais |
| 2 | Verzögerungsrelais Scheinwerferwaschpumpe |
| 3 | Glühkerzenrelais (1,7 DT) |
| 4 | Kraftstoffheizungsrelais (1,7 DT) |
| F1 | (30A) Kraftstoffheizung |
| F2 | (60A) Glühkerzen |
| F1 | (60A) Sicherungskasten Konsole/Relaisplatte 1, Startschalter |
| F2 | (60A) Alarmanlage, Sicherungskasten in Konsole/Relaisplatte 1 |
| F3 | (60A) Kombischalter;
Tagfahrlicht; Sicherungskasten/Relais in Konsole; Scheinwerfer; Scheinwerferschalter; Wegfahrsperre; Multifunktionssteuergerät. |
| F4 | (60A) Antiblockiersystem (ABS);
Traktionskontrollsystem (TCS). |
| F5 | (60A) Sekundärlufteinblassystem (AIR) |
| F6 | (60A) Motorsteuerung, Sicherungen F56, F59-Diesel |
Sicherungskasten Nr. 2 (1995-2000).
Typ A.
| 1 | Motorlüfter-Timer-Relais |
| 2 | Motorlüfterrelais I |
| 3 | Motorlüfterrelais II |
| 4 | Kühlmittellüfterrelais III |
| 5 | Motorlüfterrelais IV |
| 6 | Kühlmittellüfterrelais V |
| 1 | Motorlüfter-Timer-Relais |
| 2 | Motorlüfterrelais I |
| 3 | Motorlüfterrelais II |
| 4 | Kühlmittellüfterrelais III |
| 5 | Motorlüfterrelais IV |
| F1 | (30A) Motorlüfter |
| F2 | (30A) Motorlüfter |
| 7 | Motorlüfterrelais |
| 8 | Motorlüfterrelais |
| 9a | Sicherung F50 (30A) – Kühlmittellüftermotor |
| 9b | Sicherung F52 (30A) – Kühlmittellüftermotor |
| 7a | |
| 7b | Sicherung F52 (30A) – Kühlmittellüftermotor Motorraum |
| 8 | Relais Motorlüfter Motorraum |
| 9 | Relais Motorlüfter Motorraum |
Sicherungskasten Nr. 3 (1995-2000).
| 1 | Relais Klimakompressorkupplung (2,5) |
| 2 | Motorlüfterrelais II (1,8/2,0) |
| F1 | (30A) Motorlüfter |
| F2 | (30A) Motorlüfter |
| 1 | – |
| 2 | Relais AC-Kompressorkupplung |
| 3 | Relais Motorlüfter Motorraum |
| 4 | Relais Motorlüfter Motorraum |
| 5 | Relais Motorlüfter Motorraum |
| 6 | Relais Motorlüfter Motorraum |

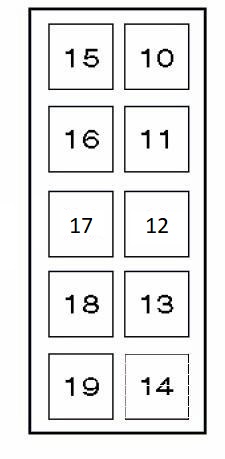

Sicherungskasten Nr. 4.
| 10 | – |
| 11 | – |
| 12 | Relais Kraftstoffpumpe X16XEL/Y16XE/Z16SE/Z16XE/X18XE1/X18E1/Z18XE/C20SEL/Z22SE/Y26SE) |
| 13 | Relais Motorsteuerung (EC) (außer X16SZR) |
| 14 | – |
| 15 | – |
| 16 | – |
| 17 | – |
| 18 | Verzögerungsrelais Scheinwerferwaschpumpe |
| 19 | Relais Sekundärlufteinblaspumpe (AIR) |
Sicherungskasten im Fahrgastraum Opel Vectra B.

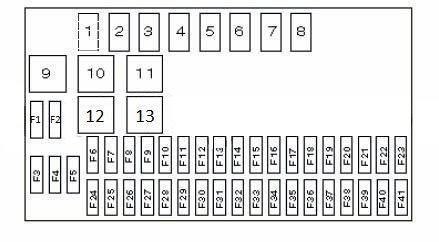

Sicherungsplan (1995-2000).
| 1 | Hupenrelais |
| 2 | Fernlichtrelais |
| 3 | Heckscheibenwischerrelais |
| 4 | Relais Außenspiegelheizung |
| 5 | Nebelscheinwerferrelais |
| 6 | Nebelschlussleuchtenrelais |
| 7 | Blinkerrelais – links |
| 8 | Blinkerrelais – rechts |
| 9 | Klimaanlagenrelais |
| 10 | Relais AC/Heizungsgebläse -1 |
| 11 | Relais Scheibenwischermotor vorne |
| 12 | Relais AC/Heizungsgebläse -2 |
| 13 | Relais beheizbare Heckscheibe |
| F1 | – |
| F2 | (30A) AC-System, Kühlmittellüftermotor |
| F3 | (40A) Beheizbare Heckscheibe |
| F4 | – |
| F5 | – |
| F6 | (10A) Abblendlicht rechter Scheinwerfer;
Regelgruppe Lichter rechter Scheinwerfer, |
| F7 | (10A) Seiten- und Rückleuchten rechts |
| F8 | (10A) Fernlicht rechter Scheinwerfer;
Kontrollleuchte Fernlicht. |
| F9 | (30A) Scheinwerferwaschanlage |
| F10 | – |
| F11 | (30A) Zentralverriegelung |
| F12 | (20A) Nebelscheinwerfer vorne |
| F13 | – |
| F14 | (30A) Scheibenwischer vorne |
| F15 | – |
| F 16 | (10A) Scheinwerfer Nebelschlussleuchten |
| F17 | (30A) Elektrische Fensterheber – hinten |
| F18 | (10A) Kennzeichenbeleuchtung |
| F19 | (20A) Kraftstoffpumpe |
| F20 | (30A) Elektrische Fensterheber – vorne |
| F21 | – |
| F22 | (20A) Warnblinkanlage;
Informationsdisplay; Bordcomputer; Innenbeleuchtung; Audiosystem; Warnleuchten; Kombiniertes Kontrollmodul; Kühlmittellüftermotoren. |
| F23 | – |
| F24 | (10A) Abblendlicht linker Scheinwerfer;
Scheinwerferregler links. |
| F25 | (10A) Seiten- und Rückleuchten links |
| F26 | (10A) Fernlicht linker Scheinwerfer |
| F27 | – |
| F28 | – |
| F29 | (10A) Warnleuchten;
Elektrische Spiegel; Elektrische Fensterheber; Elektrisches Dach; Tempomat; Innenbeleuchtung. |
| F30 | (30A) Elektrisches Dach |
| F31 | – |
| F32 | – |
| F33 | (20A) Anhängersteckdose – Klemme 30 |
| F34 | (20A) Automatischer CD-Wechsler |
| F35 | (10A) ABS, Traktionskontrolle, Automatikgetriebe |
| F36 | (20A) Beheizbare Vordersitze |
| F37 | – |
| F38 | (10A) Bremslichter, Automatikgetriebe;
Informationsdisplay; Tempomat. |
| F39 | (10A) Automatikgetriebe |
| F40 | (10A) Kühlmittellüftermotoren;
Beheizbare Heckscheibe. |
| F41 | (10A) Beheizbare Außenspiegel |

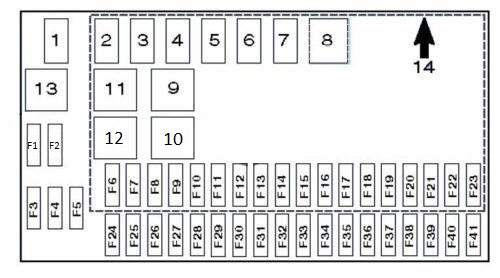

Sicherungsplan (2000-2002).
| 1 | Brücke (Kennzeichenbeleuchtung) |
| 2 | Hupenrelais |
| 3 | Fernlichtrelais |
| 4 | Relais Heckscheibenwischermotor |
| 5 | Relais Außenspiegelheizung |
| 6 | Nebelscheinwerferrelais |
| 7 | Nebelschlussleuchtenrelais |
| 8 | Blinkerrelais |
| 9 | Relais Scheibenwischermotor vorne |
| 10 | Relais beheizbare Heckscheibe |
| 11 | Relais Heizungsgebläse (mit Klimaanlage) |
| 12 | Relais Heizungsgebläse (mit Klimaanlage) |
| 13 | AC-Relais |
| 14 | Multifunktionssteuergerät |
| F1 | – |
| F2 | (30A) Heizung/Klimaanlage (AC) |
| F3 | (40A) Beheizbare Heckscheibe |
| F4 | – |
| F5 | – |
| F6 | (10A) Scheinwerfereinstellung;
Rechter Scheinwerfer – Abblendlicht. |
| F7 | (10A) Seiten-/Rückleuchten rechts |
| F8 | (10A) Rechter Scheinwerfer – Fernlicht |
| F9 | (30A) Scheinwerferwaschanlage |
| F10 | (20A) Hupe |
| F11 | (30A) Zentralverriegelung |
| F12 | (20A) Nebelscheinwerfer |
| F13 | – |
| F14 | (30A) Scheibenwischer Frontscheibe |
| F15 | (5A) Innenbeleuchtung |
| F 16 | (10A) Nebelschlussleuchten |
| F17 | (30A) Elektrische Fensterheber |
| F18 | (10A) Kennzeichenbeleuchtung |
| F19 | (10A) Audiosystem |
| F20 | (30A) Elektrische Fensterheber |
| F21 | (10A) Zentralverriegelung Audiosystem;
Warnblinkanlage; Elektromagnetische Verriegelung Parkposition Getriebe. |
| F22 | (20A) Klimaanlage (AC);
Audiosystem; Digitales Multifunktionsdisplay; Kühlmittellüftermotor; Warnblinkanlage; Warnleuchten Armaturenbrett. |
| F23 | – |
| F24 | (10A) Linker Scheinwerfer – Abblendlicht, Scheinwerfereinstellung |
| F25 | (10A) Seiten-/Rückleuchten links |
| F26 | (10A) Linker Scheinwerfer – Fernlicht |
| F27 | – |
| F28 | (20A) Kühlmittelerhitzer (Diesel) |
| F29 | (10A) Elektrische Außenspiegel;
Elektrische Fensterheber; Scheinwerfer – Fernlicht; Blinker; Warnleuchten; Innenbeleuchtung; Armaturenbrett; Warnleuchten Armaturenbrett; Rückfahrlichter; Schiebedach |
| F30 | (30A) Schiebedach |
| F31 | (5A) Armaturenbrettbeleuchtung |
| F32 | (10A) Tagfahrlicht |
| F33 | (30A) Anhängersteckdose |
| F34 | (10A) CD-Wechsler Audioeinheit |
| F35 | (10A) Antiblockiersystem (ABS);
Automatikgetriebe (AT); Traktionskontrollsystem (TCS). |
| F36 | (20A) Klimaanlage (AC);
Sitzheizung. |
| F37 | (10A) Zigarettenanzünder |
| F38 | (10A) Klimaanlage (AC);
Tempomat; Digitales Multifunktionsdisplay; Kühlmittellüftermotor; Bremslichter |
| F39 | (10A) Automatikgetriebe (AT) |
| F40 | (10A) Klimaanlage (AC);
Kühlmittellüftermotor. |
| F41 | (10A) Beheizbare Außenspiegel |
Über Opel Vectra B (1995-2002)
Der Opel Vectra B, produziert von 1995 bis 2002, ist die zweite Generation des beliebten Mittelklassemodells des deutschen Herstellers Opel. Dieses Modell war bekannt für seine Zuverlässigkeit und seinen Komfort und bot verschiedene Karosserievarianten, darunter Limousine, Kombi und Schrägheck. Der Vectra B war mit verschiedenen Motorisierungen erhältlich, von Benzinmotoren mit 1,6 Litern Hubraum bis hin zu leistungsstärkeren 2,5-Liter-V6-Motoren sowie Dieselvarianten. Dank der breiten Palette an Motoren und Ausstattungen wurde er zu einer beliebten Wahl für Familien und Geschäftsleute, die ein zuverlässiges und geräumiges Fahrzeug suchten.
Sicherungsplan Opel Vectra B
Diese Seite zeigt den Sicherungsplan für den Opel Vectra B, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens für dieses Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise im Bereich des Armaturenbretts. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
