Opel Tigra I (1993-2000) – Sicherungskasten
Sicherungs- und Relaisplan – Opel Tigra I
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1993, 1994, 1995, 1996, 1997, 1998, 1999 und 2000.
Fahrgastraum
Hauptsicherungskasten
Befindet sich unter dem Armaturenbrett auf der Fahrerseite, hinter der Schutzabdeckung.
Beschreibung
|
1
|
20A Notfallalarm, Diebstahlsirene, Innenbeleuchtung und Kofferraumbeleuchtung
|
|
2
|
10A Automatikgetriebe
|
|
3
|
30A Beheizbare Heckscheibe, Diebstahlschutz
|
|
4
|
10A Tagfahrlicht
|
|
5
|
10A Automatikgetriebe
|
|
6
|
10A Rückfahrscheinwerfer und Nebelschlussleuchten
|
|
7
|
Klimaanlage 30A
|
|
8
|
20A Linkes Positionslicht, linkes hinteres Positionslicht
|
|
9
|
Schiebedach 20A
|
|
10
|
10A Linker Fernscheinwerfer
|
|
11
|
30A Scheinwerferwaschanlage
|
|
12
|
10A Linker Abblendscheinwerfer, Scheinwerferregulierung
|
|
13
|
20A Zentralverriegelung
|
|
14
|
40A Beheizbare Heckscheibe
|
|
15
|
30A Heizungs- und Klimaanlagenlüfter
|
|
16
|
30A Scheibenwischer vorne
|
|
17
|
10A Radioempfänger, Informationsdisplay, Signaleinrichtungen, Klimaanlage, Innenraumbeleuchtung, Fensterheber, Spiegelverstellung, Servolenkung
|
|
18
|
20A Zentralverriegelung, Rückfahrscheinwerfer, Tachometer, Automatikgetriebe, Sitzheizung und Heckscheibenheizung, Zigarettenanzünder
|
|
19
|
10A K/L Scheinwerfer, Tagfahrlicht
|
|
20
|
30A Klimaanlagenlüfter
|
|
21
|
15A Bremslichter und Alarme
|
|
22
|
10A ABS
|
|
23
|
10A Rechtes Positionslicht, rechtes hinteres Positionslicht, Kennzeichenbeleuchtung;
|
|
24
|
Klimaanlage 15A
|
|
25
|
10A Rechter Fernscheinwerfer
|
|
26
|
20A Kraftstoffpumpe, Kraftstoffeinspritzsystem
|
|
27
|
10A Rechter Abblendscheinwerfer, Scheinwerferregulierung
|
|
28
|
Fenster 30A
|

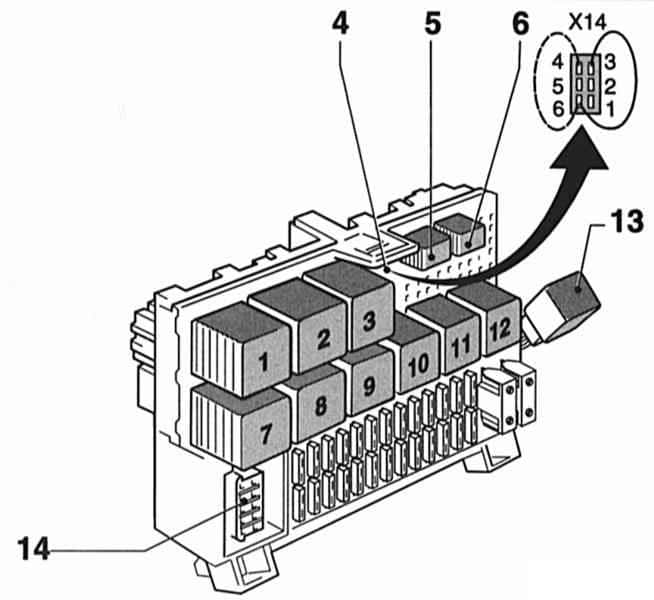

Relais
Beschreibung
- Spiegelheizung (Zeitverzögerungsrelais)
- Signalrelais-Aktivierung
- Intermittierender Heckscheibenwischerbetrieb
- Nebelscheinwerfer-Codierung (6-polig)
- Nebelscheinwerfer
- Nebelscheinwerfer
- Intermittierender Frontscheibenwischerbetrieb
- Beheizbare Heckscheibe
- Scheinwerfer für akustisches Warnsignal
- Diebstahlsirene
- Scheinwerferwaschpumpe (verzögertes Relais)
- Diebstahlalarm-Startrelais
- Tagfahrlicht
- DLC je nach Version 10-, 14- oder 16-polig
Die Anordnung der Blöcke und die Bestimmung ihrer Elemente können von der dargestellten abweichen und hängen vom Baujahr und der Ausstattung des Fahrzeugs ab.

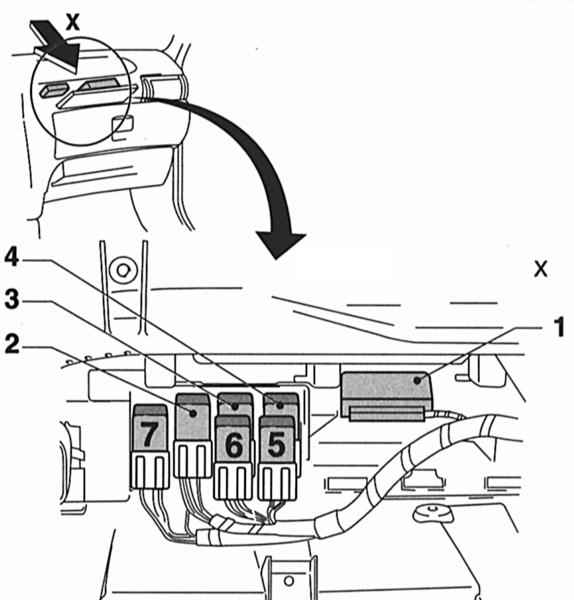

Zusätzlicher Relaiskasten 1
Befindet sich über dem Handschuhfach.
Beschreibung
Typ 1
- Diebstahlalarm (Steuergerät)
- Kondensatorlüfter K / V (Relais K51)
- Kondensatorlüfter K / V (Relais K52)
- Kondensatorlüfter K / V (Relais K26)
- K / V
- K / V Lüfter
- Kondensatorlüfter K / V, 2. Geschwindigkeit
Typ 2
- Relais I Kondensatorlüfter K/V (bis 1995)
- Relais II Kondensatorlüfter K/V (bis 1995) oder Relais K/V (ab 1996)
- Relais III Kondensatorlüfter K/V (bis 1995)

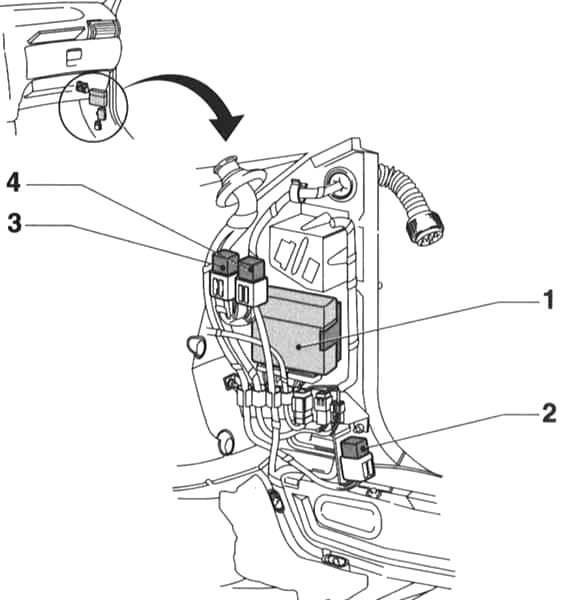

Zusätzlicher Relaiskasten 2
Dieses Gerät ist am rechten Auspuff befestigt und durch ein Innenband umschlossen.
Beschreibung
- MulTec Steuergerät
- Kraftstoffpumpenrelais
- Glühkerzenrelais für Dieselmotoren
- Batterieladesteuerrelais
Motorraum
Befindet sich auf der linken Seite des Motorraums.

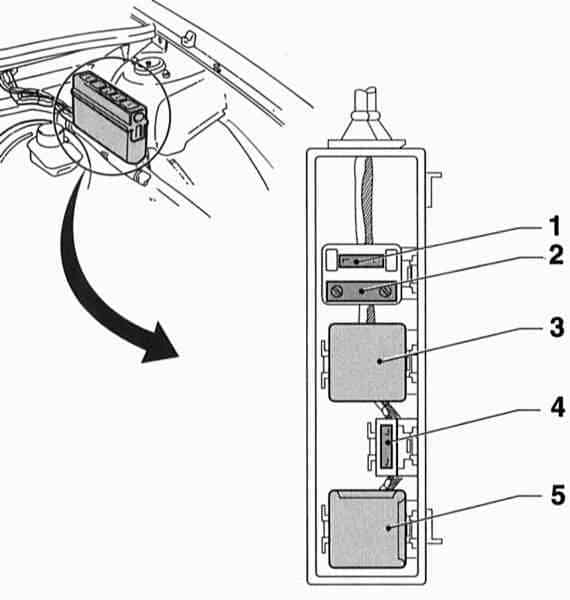

Typ 1
Beschreibung
- Sicherung Kraftstofffilterheizung Dieselmotor
- Sicherung Glühkerze Dieselmotor
- Relais Dieselkraftstofffilterheizung
- Sicherung Hupe und Diebstahlwarnanlage
- Relais Kompressor K / V
Typ 2
Beschreibung
- F1 – F2 Luftpumpe zur Luftmischung am Auspuff
- F3 Sicherung Kraftstofffilterheizung Dieselmotor
- F4 Sicherung Glühkerze Dieselmotor
- 1 Relais Kompressor K / V
- 2 Relais I Kondensatorlüfter K / V
- 3 Relais II Kondensatorlüfter K / V
- 4 Relais III Kondensatorlüfter K / V.
Über Opel Tigra I (1993-2000)
Der Opel Tigra I, produziert von 1993 bis 2000, ist ein kompaktes Sportcoupé, das aufgrund seines dynamischen Designs und seiner sportlichen Fahreigenschaften an Popularität gewann. Dieses Modell basierte auf der Opel Corsa B Plattform und bot verschiedene Motorisierungen, darunter Benzinmotoren mit einem Hubraum von 1,4 bis 1,6 Litern. Der Tigra I war bekannt für seine agile Handhabung und sein stilvolles Aussehen, was ihn zu einer beliebten Wahl unter jungen Fahrern und Sportwagenfans machte. Im Innenraum bot er bequeme Sitze für zwei Passagiere und eine Grundausstattung, die den Standards der 90er Jahre entsprach.
Sicherungskastenplan Opel Tigra I
Diese Seite zeigt den Sicherungskastenplan für den Opel Tigra I, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Motorraum und im Fahrgastraum des Fahrzeugs, was einen einfachen Zugang beim Sicherungswechsel ermöglicht. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, ihm die gebührende Aufmerksamkeit zu schenken.
