Opel Astra H (2004-2014) – Sicherungskasten
Opel Astra H (2004-2009) – Sicherungsplan
Baujahr: 2004, 2005, 2006, 2007, 2008, 2009.
Sicherungen für Zigarettenanzünder (Steckdosen) im Opel Astra sind die Sicherungen #29, #30 und #35 im Sicherungskasten des Kofferraums.

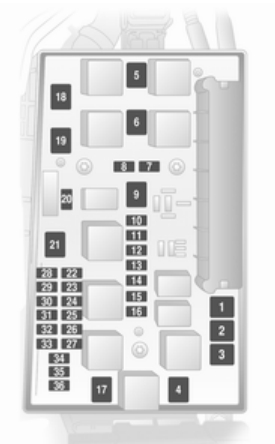

Sicherungskasten im Motorraum
Lage des Sicherungskastens – Opel Astra H
Der Sicherungskasten befindet sich auf der rechten Seite des Motors. Drücken Sie mit einem flachen Schraubendreher die beiden seitlichen Blöcke und entfernen Sie die Abdeckung.
Opel Astra H Sicherungsbelegung
Sicherungsbelegung im Motorraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 20A | Antiblockiersystem (ABS) |
| 2 | 30A | Antiblockiersystem (ABS) |
| 3 | 30A | Heizungsgebläse Klimaanlage |
| 4 | 30A | Heizungsgebläse Klimaanlage |
| 5 | 30A oder 40A | Kühlerlüfter |
| 6 | 20A oder 30A oder 40A | Kühlerlüfter |
| 7 | 10 A | Scheibenwischer (vorne und hinten) |
| 8 | 15A | Hupe |
| 9 | 25A | Scheibenwischer (vorne und hinten) |
| 10 | — | Nicht verwendet |
| 11 | — | Nicht verwendet |
| 12 | — | Nicht verwendet |
| 13 | 15A | Nebelscheinwerfer |
| 14 | 30A | Scheibenwischer (vorne) |
| 15 | 30A | Scheibenwischer (hinten) |
| 16 | 5A | Elektronische Steuerungssysteme;
Open&Start; ABS; Schiebedach; Bremslichtschalter. |
| 17 | 25A | Kraftstofffilterheizung |
| 18 | 25A | Anlasser |
| 19 | 30A | Getriebe |
| 20 | 10 A | Klimakompressor |
| 21 | 20A | Motorsteuergerät (ECM) |
| 22 | 7,5A | Motorsteuergerät (ECM) |
| 23 | 10 A | Scheinwerfereinstellung;
Adaptives Fahrlicht (AFL). |
| 24 | 15A | Kraftstoffpumpe |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 25 | 15A | Getriebesteuergerät (TCM) |
| 26 | 10 A | Motorsteuergerät (ECM) |
| 27 | 5A | Servolenkung |
| 28 | 5A | Getriebesteuergerät (TCM) |
| 29 | 7,5A | Getriebesteuergerät (TCM) |
| 30 | 10 A | Motorsteuergerät (ECM) |
| 31 | 10 A | Scheinwerfereinstellung;
Adaptives Fahrlicht (AFL). |
| 32 | 5A | Bremsstörungsanzeige;
Klimaanlage; Bremslichtschalter. |
| 33 | 5A | Scheinwerfereinstellung;
Adaptives Fahrlicht (AFL); Steuergerät für Außenbeleuchtung. |
| 34 | 7,5A | Steuergerät Lenksäulenmodul |
| 35 | 20A | Infotainmentsystem |
| 36 | 7,5A | Mobiltelefon;
Digitaler Radioempfänger; Twin Audio System; Multifunktionsdisplay. |
| К1 | — | Anlasserrelais |
| K2 | — | Motorsteuergerät (ECM) Relais |
| КЗ | — | Ausgang „5“ |
| К5. | — | Scheibenwischer-Modus-Relais |
| К6 | — | Scheibenwischer-Aktivierungsrelais |
| K7 | — | Scheibenwaschpumpenrelais |
| К8 | — | Klimakompressorrelais |
| K10 | — | Kraftstoffpumpenrelais |
| K11 | — | Kühlerlüfterrelais |
| К12 | — | Kühlerlüfterrelais |
| К13 | — | Kühlerlüfterrelais |
| K14 | — | Kraftstofffilterheizungsrelais (Diesel) |
| К15 | — | Heizungsgebläse-Relais |
| К16 | — | Nebelscheinwerferrelais |

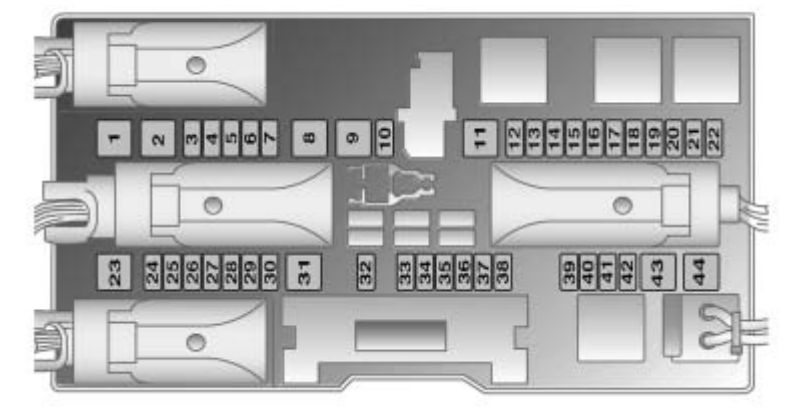

Sicherungskasten für den Kofferraum
Lage des Sicherungskastens – Opel Astra H Sicherungen
Der Sicherungskasten befindet sich auf der rechten Seite des Kofferraums. Drehen Sie die beiden Clips um 90 Grad und klappen Sie die Abdeckung herunter.
Je nach Ausstattungsvariante befinden sich im Kofferraum zwei verschiedene Sicherungskästen für unterschiedliche Stromkreise.
Opel Astra H Sicherungsplan
Sicherungsbelegung im Kofferraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 25A | Elektrische Fensterheber vorne |
| 2 | — | Nicht verwendet |
| 3 | 7,5A | Instrumententafel |
| 4 | 5A | Klimaanlage |
| 5 | 7,5A | Airbag |
| 6 | — | Nicht verwendet |
| 7 | — | Nicht verwendet |
| 8 | — | Nicht verwendet |
| 9 | — | Nicht verwendet |
| 10 | — | Nicht verwendet |
| 11 | 25A | Heckscheibenheizung |
| 12 | 15A | Heckscheibenwischer |
| 13 | 5A | Parkhilfe |
| 14 | 7,5A | Klimaanlage |
| 15 | — | Nicht verwendet |
| 16 | 5A | Belegungssensor Vordersitz rechts;
Open&Start System. |
| 17 | 5A | Regensensor;
Luftqualitätssensor; Reifendrucküberwachungssystem; Innenspiegel mit Abblendautomatik. |
| 18 | 5A | Instrumente, Schalter |
| 19 | — | Nicht verwendet |
| 20 | 10 A | Dynamisches Dämpfungsregelsystem (CDC) |
| 21 | 7,5A | Außenspiegelheizung |
| 22 | 20A | Schiebedach |
| 23 | 25A | Elektrische Fensterheber hinten |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 24 | 7,5A | Diagnosestecker |
| 25 | — | Nicht verwendet |
| 26 | 7,5A | Anklappbare Außenspiegel |
| 27 | 5A | Ultraschallsensor;
Diebstahlwarnanlage. |
| 28 | — | Nicht verwendet |
| 29 | 15A | Zigarettenanzünder;
Vordere Steckdosen. |
| 30 | 15A | Hintere Steckdosen |
| 31 | — | Nicht verwendet |
| 32 | — | Nicht verwendet |
| 33 | 15A | Open&Start System |
| 34 | 25A | Schiebedach |
| 35 | 15A | Hintere Steckdosen |
| 36 | 20A | Anhängerkupplung Stromversorgung |
| 37 | — | Nicht verwendet |
| 38 | 25A | Zentralverriegelung, Ausgang „30“ |
| 39 | 15A | Sitzheizung vorne links |
| 40 | 15A | Sitzheizung vorne rechts |
| 41 | — | Nicht verwendet |
| 42 | — | Nicht verwendet |
| 43 | — | Nicht verwendet |
| 44 | — | Nicht verwendet |
| К1 | — | Zündschlüssel Ausgang „15“ (Verriegelung) |
| K2 | — | Zündschlüssel Ausgang „15a“ (Verriegelung) |
| КЗ | — | Heckscheibenheizungsrelais |
Sicherungskasten für den Kofferraum
Lage des Sicherungskastens – Opel Astra H Sicherungen
Der Sicherungskasten befindet sich auf der rechten Seite des Kofferraums. Drehen Sie die beiden Clips um 90 Grad und klappen Sie die Abdeckung herunter.
Je nach Ausstattungsvariante befinden sich im Kofferraum zwei verschiedene Sicherungskästen für unterschiedliche Stromkreise.
Opel Astra H Sicherungsplan
Sicherungsbelegung im Kofferraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 25A | Elektrische Fensterheber vorne |
| 2 | — | Nicht verwendet |
| 3 | 7,5A | Instrumententafel |
| 4 | 5A | Klimaanlage |
| 5 | 7,5A | Airbag |
| 6 | — | Nicht verwendet |
| 7 | — | Nicht verwendet |
| 8 | — | Nicht verwendet |
| 9 | — | Nicht verwendet |
| 10 | — | Nicht verwendet |
| 11 | 25A | Heckscheibenheizung |
| 12 | 15A | Heckscheibenwischer |
| 13 | 5A | Parkhilfe |
| 14 | 7,5A | Klimaanlage |
| 15 | — | Nicht verwendet |
| 16 | 5A | Belegungssensor Vordersitz rechts;
Open&Start System. |
| 17 | 5A | Regensensor;
Luftqualitätssensor; Reifendrucküberwachungssystem; Innenspiegel mit Abblendautomatik. |
| 18 | 5A | Instrumente, Schalter |
| 19 | — | Nicht verwendet |
| 20 | 10 A | Dynamisches Dämpfungsregelsystem (CDC) |
| 21 | 7,5A | Außenspiegelheizung |
| 22 | 20A | Schiebedach |
| 23 | 25A | Elektrische Fensterheber hinten |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 24 | 7,5A | Diagnosestecker |
| 25 | — | Nicht verwendet |
| 26 | 7,5A | Anklappbare Außenspiegel |
| 27 | 5A | Ultraschallsensor;
Diebstahlwarnanlage. |
| 28 | — | Nicht verwendet |
| 29 | 15A | Zigarettenanzünder;
Vordere Steckdosen. |
| 30 | 15A | Hintere Steckdosen |
| 31 | — | Nicht verwendet |
| 32 | — | Nicht verwendet |
| 33 | 15A | Open&Start System |
| 34 | 25A | Schiebedach |
| 35 | 15A | Hintere Steckdosen |
| 36 | 20A | Anhängerkupplung Stromversorgung |
| 37 | — | Nicht verwendet |
| 38 | 25A | Zentralverriegelung, Ausgang „30“ |
| 39 | 15A | Sitzheizung vorne links |
| 40 | 15A | Sitzheizung vorne rechts |
| 41 | — | Nicht verwendet |
| 42 | — | Nicht verwendet |
| 43 | — | Nicht verwendet |
| 44 | — | Nicht verwendet |
| К1 | — | Zündschlüssel Ausgang „15“ (Verriegelung) |
| K2 | — | Zündschlüssel Ausgang „15a“ (Verriegelung) |
| КЗ | — | Heckscheibenheizungsrelais |
Opel Astra H (2010-2014) – Sicherungskastenplan
Baujahr: 2010, 2011, 2012, 2014.
Sicherung des Zigarettenanzünders (Steckdose) im Opel Astra H (2010-2014) ist die Sicherung 36 im Sicherungskasten.
Sicherungskasten im Motorraum
| Nummer | Beschreibung |
| 1 | ABS-System |
| 2 | ABS-System |
| 3 | Innenlüfter; Klimaanlage elektronisch. |
| 4 | Innenlüfter; Heizung; Klimaanlage. |
| 5 | Kühlerlüfter |
| 6 | Kühlerlüfter |
| 7 | Zentralverriegelung |
| 8 | Scheibenwaschanlage, Heckklappe. |
| 9 | Heckscheibenheizung; Außenspiegelheizung. |
| 10 | Diagnosesystemanschluss |
| 11 | Anzeigen und Instrumente |
| 12 | Mobiltelefonschnittstelle; Audio-Navigationssystem; Display. |
| 13 | Innenbeleuchtung |
| 14 | Scheibenwischer |
| 15 | Scheibenwischer |
| 16 | Akustisches Signal, ABS-System; Bremslichtschalter; Klimaanlage. |
| 17 | Kraftstofffilterheizung im Dieselmotor oder Klimaanlage. |
| 18 | Anlasser |
| 19 | — |
| 20 | Akustisches Signal |
| 21 | Elektronische Motorsysteme |
| 22 | Elektronische Motorsysteme |
| 23 | Scheinwerfereinstellung |
| 24 | Kraftstoffpumpe |
| 25 | — |
| 26 | Elektronische Motorsysteme |
| 27 | Heizung; Klimaanlage. |
| 28 | — |
| 29 | Servolenkung |
| 30 | Elektronische Motorsysteme |
| 31 | Heckscheibenwischer |
| 32 | Meldung bezüglich Bremslichtschalter. |
| 33 | Scheinwerfereinstellung; Lichtschalter; Kupplungsschalter; Blinker und Instrumente; Fahrertürmodul. |
| 34 | Steuermodul; Lenksäulenmodul. |
| 35 | Audio-Navigationssystem |
| 36 | Zigarettenanzünder; Vordere Stromversorgung. |
Sicherungsbelegung in Kombination mit Sicherungskasten Variante B im Kofferraum
| Nummer | Beschreibung |
| 1 | ABS-System |
| 2 | ABS-System |
| 3 | Innenlüfter; Elektronische Klimaanlage. |
| 4 | Innenlüfter; Heizung; Klimaanlage. |
| 5 | Kühlerlüfter |
| 6 | Kühlerlüfter |
| 7 | Scheibenwaschdüse vorne |
| 8 | Akustisches Signal |
| 9 | Scheinwerferwaschanlage |
| 10 | — |
| 11 | — |
| 12 | — |
| 13 | Nebelscheinwerfer |
| 14 | Scheibenwischer |
| 15 | Scheibenwischer |
| 16 | Elektronische Steuergeräte; Open&Start System; ABS-System; Bremslichtschalter, TwinTop. |
| 17 | Kraftstofffilterheizung (Dieselmotor). |
| 18 | Anlasser |
| 19 | Elektronische Getriebesysteme |
| 20 | Lüfter |
| 21 | Elektronische Motorsysteme |
| 22 | Elektronische Motorsysteme |
| 23 | Adaptives Beleuchtungssystem; Scheinwerfereinstellung. |
| 24 | Kraftstoffpumpe |
| 25 | Elektronische Getriebesysteme |
| 26 | Elektronische Motorsysteme |
| 27 | Servolenkung |
| 28 | Elektronische Getriebesysteme |
| 29 | Elektronische Getriebesysteme |
| 30 | Elektronische Motorsysteme |
| 31 | Adaptives Beleuchtungssystem; Scheinwerfereinstellung. |
| 32 | Bremssystem; Klimaanlage; Kupplungsschalter. |
| 33 | Adaptives Beleuchtungssystem; Scheinwerfereinstellung; Lichtschalter. |
| 34 | Steuermodul; Lenksäulenmodul. |
| 35 | Audio-Navigationssystem |
| 36 | Mobiltelefonschnittstelle; Audio-Navigationssystem; Display. |
Sicherungskasten im Kofferraum
5-türige Limousine, Kombi, Kastenwagen-Version
3-türiges Limousinenmodell
Limousine, 4-türiges Modell
TwinTop-Version

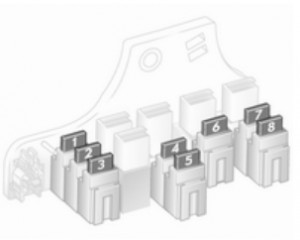

Version A des Sicherungskastens
| Nr | Beschreibung |
| 1 | Nebelscheinwerfer |
| 2 | – |
| 3 | Steckdose im Kofferraum. |
| 4 | Rückfahrscheinwerfer |
| 5 | Elektrische Fensterheber in den hinteren Türen. |
| 6 | Lüfter |
| 7 | Elektrische Fensterheber in den vorderen Türen. |
| 8 | Beheizbare Außenspiegel |

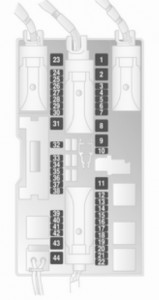

Version B des Sicherungskastens
| Nr. | Beschreibung |
| 1 | Elektrische Fensterheber in den vorderen Türen |
| 2 | — |
| 3 | Anzeigen und Instrumente |
| 4 | Heizung, Klimaanlage; Elektronische Klimaanlage. |
| 5 | Airbag |
| 6 | — |
| 7 | — |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | Heckscheibenheizung |
| 12 | Heckscheibenwischer |
| 13 | Einparkhilfesystem |
| 14 | Heizung, Klimaanlage |
| 15 | — |
| 16 | Sitzbelegungserkennungssystem; Open&Start-System. |
| 17 | Regensensor; Reifendrucküberwachungssystem; Rückspiegel. |
| 18 | Anzeigen und Instrumente, Schalter |
| 19 | — |
| 20 | CDC-System |
| 21 | Beheizbare Außenspiegel |
| 22 | Dachglas |
| 23 | Elektrische Fensterheber in den hinteren Türen |
| 24 | Diagnosesystem-Anschluss |
| 25 | — |
| 26 | Außenspiegel; Elektrisch anklappbar. |
| 27 | Ultraschallsensor; Autoalarm. |
| 28 | — |
| 29 | Zigarettenanzünder; Vordere Steckdose. |
| 30 | Hintere Steckdose |
| 31 | — |
| 32 | — |
| 33 | Open&Start-System |
| 34 | Dachglas; TwinTop-Dach. |
| 35 | Hintere Steckdose |
| 36 | Anhängerkupplungsanschluss |
| 37 | — |
| 38 | Zentralverriegelung, Kontakt 30 |
| 39 | Sitzheizung links |
| 40 | Sitzheizung rechts |
| 41 | — |
| 42 | — |
| 43 | — |
| 44 | — |
Über den Opel Astra H (2004-2014)
Der Opel Astra H, produziert von 2004 bis 2014, ist ein beliebtes Kompaktwagenmodell, das sich aufgrund seiner Zuverlässigkeit und Praktikabilität großer Beliebtheit erfreute. Dieses Modell bietet eine breite Palette an Motoroptionen, darunter Benzin- und Dieselmotoren mit verschiedenen Leistungsstufen, die es Fahrern ermöglichen, je nach ihren Bedürfnissen zu wählen. Der Astra H ist bekannt für seinen komfortablen Innenraum und die damals verfügbaren modernen Technologien. Dank seiner Fahreigenschaften und Sicherheitsmerkmale wurde er zu einer beliebten Wahl sowohl für Familien als auch für Einzelpersonen.
Schaltplan des Sicherungskastens Opel Astra H
Diese Seite zeigt den Schaltplan des Sicherungskastens für den Opel Astra H, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter der Motorhaube und im Innenraum des Fahrzeugs, normalerweise auf der Fahrerseite. Die Schaltpläne auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist sehr wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Aufrechterhaltung der Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
