BMW 3 F30/F31/F34 (2011-2019) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des BMW 3er (F30, F31, F34) 2011-2019, erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
BMW 3 F30/F31/F34 (2011-2019) – Sicherungskastenbelegung
Baujahr:2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

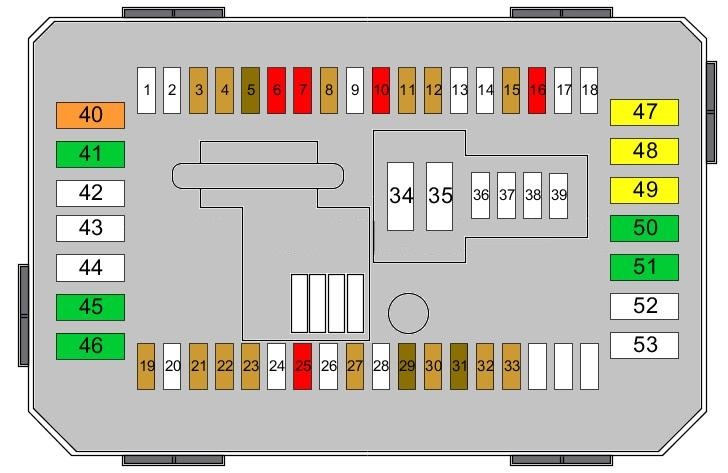

Sicherungskasten im Motorraum
Sicherungskastenbelegung
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | Nicht verwendet | |
| 2 | Nicht verwendet | |
| 3 | 5A | Steuergerät, Dachelektronik |
| 4 | 5A | Heizungssteuergerät |
| 5 | 7,5A | Türverriegelungsschalter; Beifahrerspiegel. |
| 6 | 10 A | DDE-Hauptrelais |
| 7 | 10 A | Elektronisches Steuergerät Automatikgetriebe (EAT) |
| 8 | 5A | Touchbox; Karosseriesteuergerät. |
| 9 | Nicht verwendet | |
| 10 | 10 A | Sitzverstellung |
| 11 | 5A | Linker Scheinwerfer im Bad; Rechter Scheinwerfer im Bad;
Regensensor; Innenbeleuchtung. |
| 12 | 5A | Trennrelais; Dynamische Stabilitätskontrolle (DSC). |
| 13 | Nicht verwendet | |
| 14 | Nicht verwendet | |
| 15 | 5A | Getriebe |
| 16 | 10 A | Kühlmittelpumpe; Klimakompressor;
Zusatzwasserpumpe. |
| 17 | Nicht verwendet | |
| 18 | Nicht verwendet | |
| 19 | 5A | Elektrochromatischer Spiegel |
| 20 | Nicht verwendet | |
| 21 | 5A | Fahrerassistenzsystem |
| 22 | 5A | Tempomat |
| 23 | 5A | Entlüftungsdeckelheizung; Kühlmittel-Trennventil. |
| 24 | Nicht verwendet | |
| 25 | 10 A | Lenksäulenschalter |
| 26 | Nicht verwendet |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 27 | 5A | Instrumententafel |
| 28 | Nicht verwendet | |
| 29 | 7,5A | Instrumententafel |
| 30 | 5A | Handschuhfachbeleuchtung |
| 31 | 7,5A | Getriebeschalter |
| 32 | 5A | Elektronische Servolenkung (EPS) |
| 33 | 5A | Luftqualitätssensor |
| 34 | Nicht verwendet | |
| 35 | Nicht verwendet | |
| 36 | Nicht verwendet | |
| 37 | Nicht verwendet | |
| 38 | Nicht verwendet | |
| 39 | Nicht verwendet | |
| 40 | 40A | Sicherungskasten |
| 41 | 30A | Dynamische Stabilitätskontrolle (DSC) |
| 42 | Nicht verwendet | |
| 43 | Nicht verwendet | |
| 44 | Nicht verwendet | |
| 45 | 30A | Ersatzdach |
| 46 | 30A | Getriebe |
| 47 | 20A | Beifahrersitzheizung |
| 48 | 20A | Fahrersitzheizung |
| 49 | 20A | Zigarettenanzünder |
| 50 | 30A | Fahrersitzsteuerung; Fahrersitzverstellung. |
| 51 | 30A | Beifahrersitzverstellung; Beifahrersitzsteuergerät. |
| 52 | 12 V Stromversorgung | |
| 53 | Nicht verwendet |

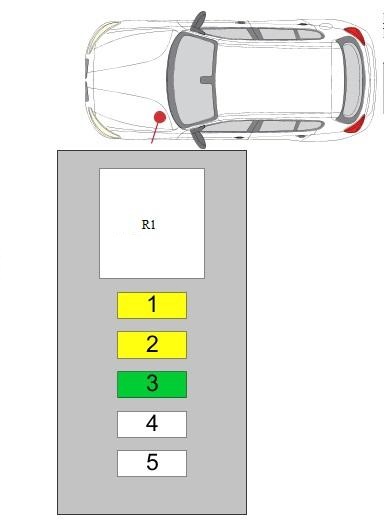

Sicherungskasten und Relais im Motorraum
| Nr | Ampere [A] | Geschützte Stromkreise |
|---|---|---|
| 1 | 20 | Druckregelventil im Gestänge; Kraftstoffmengenregler;
Nockenwellenpositionssensor; Magnetventil des Turbolader-Druckreglers. |
| 2 | 20 | Lambdasonde vor Katalysator; Lambdasonden nach Katalysator;
Luftmassenmesser; Ölstandsensor; EGR-Kühler-Umschaltventil. |
| 3 | 30 | DDE-Steuergerät |
| 4 | Nicht verwendet | |
| 5 | Nicht verwendet | |
| R1 | DDE-Hauptrelais |

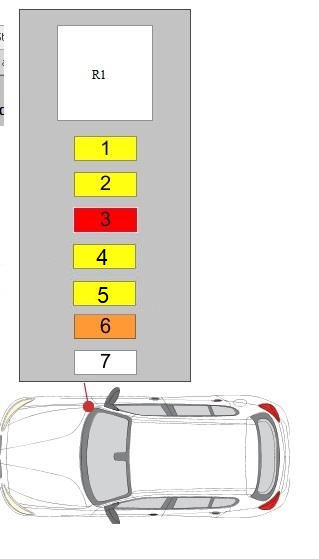

Sicherungskasten und Relais im Motorraum (Typ 2)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 20A | Motorsteuergerät |
| 2 | 20A | Motorsteuergerät |
| 3 | 10 A | Motorsteuergerät |
| 4 | 15A | Motorsteuergerät |
| 5 | 20A | Motorsteuergerät |
| 6 | 40A | Motorsteuergerät |
| 7 | 50A | Kühlmittelpumpe |
| R1 | DDE-Hauptrelais |

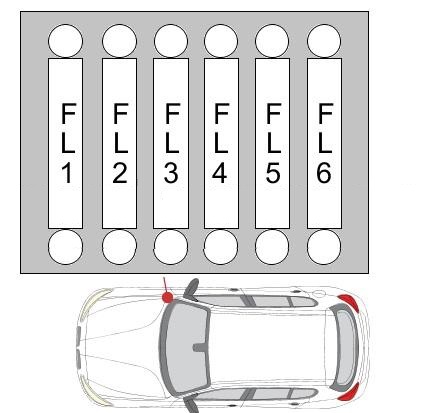

Sicherungskasten im Motorraum auf der rechten Seite
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| FL1 | 50A | (auch 80 A) (auch 125 A) Trennrelais |
| FL2 | 125A | Elektronische Servolenkung (EPS) |
| FL3 | 100A | Zusatzheizung |
| FL4 | 40A | Beheizter Kraftstofffilter |
| FL5 | 40A | Dynamische Stabilitätskontrolle (DSC) |
| FL6 | 40A | Lüftermotor |

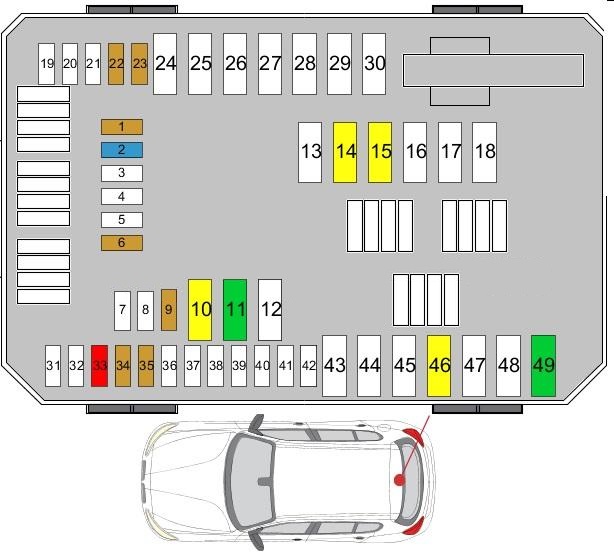

Sicherungskasten und Relais im Kofferraum
Sicherungskastenbelegung
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 5A | Kamerasteuergerät |
| 2 | 15A | Radiosteuergerät |
| 3 | Nicht verwendet | |
| 4 | Nicht verwendet | |
| 5 | Nicht verwendet | |
| 6 | 5A | Audiosystem |
| 7 | Nicht verwendet | |
| 8 | Nicht verwendet | |
| 9 | 5A | Telematik |
| 10 | 20A | Radiosteuergerät |
| 11 | 30A | Hi-Fi-Verstärker |
| 12 | Nicht verwendet | |
| 13 | Nicht verwendet | |
| 14 | 20A | Anhängerzugmodul |
| 15 | 20A | Anhängerzugmodul |
| 16 | Nicht verwendet | |
| 17 | Nicht verwendet | |
| 18 | Nicht verwendet | |
| 19 | Nicht verwendet | |
| 20 | Nicht verwendet | |
| 21 | Nicht verwendet | |
| 22 | 5A | Sirene Sensor Mikrowelle |
| 23 | 5A | Funkfernbedienungsempfänger Leckerkennung Vakuum |
| 24 | Nicht verwendet |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 25 | Nicht verwendet | |
| 26 | Nicht verwendet | |
| 27 | Nicht verwendet | |
| 28 | Nicht verwendet | |
| 29 | Nicht verwendet | |
| 30 | Nicht verwendet | |
| 31 | Nicht verwendet | |
| 32 | Nicht verwendet | |
| 33 | 10 A | Audiosystem |
| 34 | 5A | DVD-Player |
| 35 | 5A | Grundplatten |
| 36 | Nicht verwendet | |
| 37 | Nicht verwendet | |
| 38 | Nicht verwendet | |
| 39 | Nicht verwendet | |
| 40 | Nicht verwendet | |
| 41 | Nicht verwendet | |
| 42 | Nicht verwendet | |
| 43 | Nicht verwendet | |
| 44 | Nicht verwendet | |
| 45 | Nicht verwendet | |
| 46 | 20A | Anhängerkupplung |
| 47 | Nicht verwendet | |
| 48 | Nicht verwendet | |
| 49 | 30A | DC-DC-Wandler |

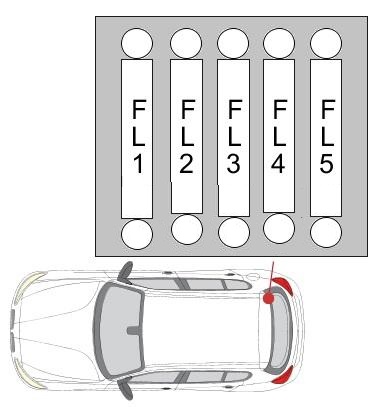

Sicherungskasten im Kofferraum auf der rechten Seite
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| FL1 | 50A | Modul hinten |
| FL2 | 100A | Sicherungskasten |
| FL3 | 100A | Stromverteilung |
| FL4 | 125A | DDE-Hauptrelais |
| FL5 | 125A | Integriertes Leistungsmodul |

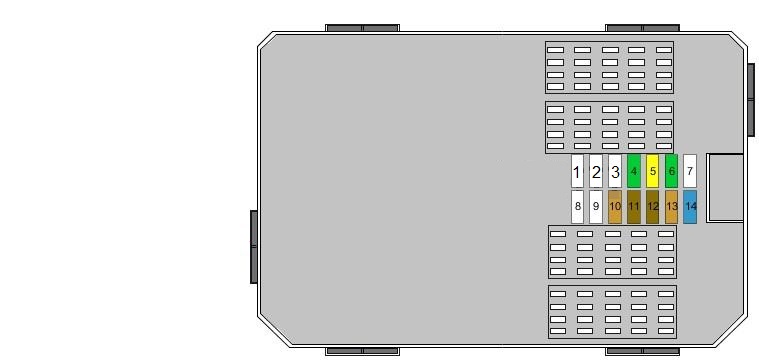

Zusätzliche Sicherungen im Fahrgastraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | Nicht verwendet | |
| 2 | Nicht verwendet | |
| 3 | Nicht verwendet | |
| 4 | 30A | Elektrisches Fenster Beifahrer |
| 5 | 20A | Zentralverriegelung |
| 6 | 30A | Elektrisches Fenster Fahrer |
| 7 | ||
| 8 | Nicht verwendet | |
| 9 | Nicht verwendet | |
| 10 | 5A | Bedienfeld; Fahrerassistenzsystem;
Heizung, Lüftung und Klimaanlage (HVAC); Lichtschalter. |
| 11 | 7,5A | Heckmodul; Linker Scheinwerfer. |
| 12 | 7,5A | Diagnose-Präzisionsguss |
| 13 | 5A | Telematik |
| 14 | 15A | Hupe |
Über BMW 3 F30/F31/F34 (2011-2019)
Der BMW 3 F30/F31/F34, hergestellt zwischen 2011 und 2019, repräsentiert die sechste Generation des beliebten BMW 3er Modells. Dieses Modell zeichnet sich durch ein elegantes Design, hervorragende Fahrdynamik und eine breite Palette an Motoroptionen aus. Es sind sowohl Benzin- als auch Dieselmotoren erhältlich, einschließlich Vier- und Sechszylinder-Varianten, die verschiedene Leistungs- und Effizienzstufen bieten. Das Modell F30 ist eine Limousine, der F31 ein Kombi und der F34, auch bekannt als Gran Turismo, bietet mehr Platz und Komfort für die Passagiere. Alle Versionen sind mit modernen Technologien und Sicherheitsmerkmalen ausgestattet, die eine komfortable und sichere Fahrt gewährleisten.
Sicherungskastenbelegung BMW 3 F30/F31/F34
Diese Seite zeigt die Sicherungskastenbelegung für die BMW 3er Modelle F30/F31/F34. Der Sicherungskasten befindet sich in diesen Fahrzeugen üblicherweise im Motorraum und im Innenraum, genauer gesagt im Bereich unter dem Armaturenbrett. Die Diagramme enthalten detaillierte Informationen zu den Sicherungsnummern, ihrer Amperezahl und den Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Geräte im Fahrzeug, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
