BMW 3 E90, E91, E92, E93 (2005-2013) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des BMW 3er (E90, E91, E92, E93) 2005-2013, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

BMW 3er E90, E91, E92, E93 (2005-2013) Beschreibung des Sicherungskasten-Schemas

Baujahr: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013

Die Sicherung des Zigarettenanzünders (Steckdose) im BMW 3er E90, E91, E92, E93 (2005-2010) ist die Sicherung F30 im Sicherungskasten im Handschuhfach.

Hinter dem Handschuhfach (bis 03.2007)

Nummer	Ampere [A]	Beschreibung
F1	–	–
F2	5	Antenne
F3	20	Beifahrersitzheizung
F4	5	Fahrzeugzugangssystem
F5	7,5	Dachfunktions-Steuerzentrale
F6	15	Getriebesteuergerät
F7	20	Steuergerät für Zusatzheizung.
F8	5	CD-Wechsler
F9	10	Aktiver Tempomat
F10	–	–
F11	10	Radio
F12	20	Cabriolet-Verdeckmodul; Dachfunktionszentrum (FZD).
F13	5	iDrive-Controller
F14	–	–
F15	5	AUC-Sensor
F 16	15	Hupe
F17	5	Telefonbox ausziehen;Telefon-Transceiver.
F18	5	CD-Wechsler
F19	7,5	Komfortzugangssteuergerät;Steuergeräte für Außentürgriffe der Vordertüren; Sirenen- und Neigungssensor.
F20	5	DSC;Sicherungskasten-Steuergerät.
F21	7,5	Schaltersatz Fahrertür;Außenspiegel.
F22	10	Längsdynamikregelung;Lautsprecher für Anhängerkupplungsentriegelung.
F23	10	Digitaltuner;Satellitenradio.
F24	5	Reifendruckkontrolle (RDC)
F25	10	Steuergeräte für die Position der vorderen Sicherheitsgurte.
F26	10	Wählhebelbeleuchtung;Telefonbox ausziehen; Telefon-Transceiver.
F27	5	Schaltersatz Fahrertür;Telefon-Transceiver.
F28	5	Dachfunktions-Steuerzentrale;Park Distance Control (PDC).
F29	5	AUC-Sensor;Heizmodule für Vordersitze.
F30	20	12-V-Steckdose;Zigarettenanzünder vorne.
F31	20	CCC/M-ASK;Radio.
F32	30	Fahrersitzheizungsmodul;Fahrersitzmodul.
F33	30	Vordersitzsteuerung
F34	30	Audioverstärker
F35	30	DSC
F36	30	Fußraummodul
F37	30	Fahrersitzsteuerung
F38	30	Sicherungskasten-Steuergerät
F39	30	Scheibenwischer
F40	20	Kraftstoffpumpe (EKPS)
F41	30	Fußraummodul
F42	30	Anhänger-Modul
F43	30	Scheinwerferwaschpumpe
F44	30	Anhänger-Modul

F45	40	Aktives Lenksystem
F46	30	Heckscheibenentfroster
F47	20	Anhängersteckdose
F48	20	Heckscheibenwischer und Scheibenwaschsteuerung.
F49	30	Beifahrersitzheizung
F50	40	Aktives Lenksystem
F51	50	Fahrzeugzugangssystem
F52	50	Fußraummodul
F53	50	Fußraummodul
F54	60	B+ Potenzialverteiler
F55	–	–
F56	15	Zentralverriegelung
F57	15	Zentralverriegelung
F58	5	Blinkerset;OBD II-Buchse.
F59	5	Lenksäulenschaltersatz.
F60	7,5	Klimaanlage und Heizung
F61	5	Laderaumbeleuchtung;Zentrales Informationsdisplay; Handschuhfachbeleuchtung; Kofferraumbeleuchtung.
F61	30	Fenstersteuerung
F63	30	Fenstersteuerung
F64	30	Fenstersteuerung
F65	40	DSC
F66	50	Kraftstoffheizung (Diesel)
F67	50	Lüfter-Endstufe
F68	50	Relais der Vakuumpumpe
F69	50	Motorkühlerlüfter
F70	50	Sekundärlufteinblasungspumpe
F71	20	Anhängersteckdose
F72	–	–
F73	–	–
F73	–	–
F74	–	–
F75	–	–
F76	–	–
F77	30	Kraftstoffeinspritzdüsen;Zündspulen; Entstörkondensator.
F78	–	–
F79	–	–
F80	–	–
F81	–	–
F82	–	–
F83	–	–
F84	–	–
F85	–	–
F86	–	–
F87	–	–
F88	–	–

Relais	Beschreibung
I01068	Relais, Klemme 30g
I01069	Relais, Klemme 15 (auf PC-Platine)
K2	Hupenrelais (auf PC-Platine)
K6	Scheinwerferwaschpumpenrelais
K13	Heckscheibenheizungsrelais
K36	Wischerrelais 1
K37	Wischerrelais 2
K91	Heckscheibenwischerrelais (Sport Wagon).
K6304	Relais der Sekundärlufteinblasungspumpe.

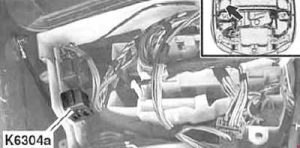

Hinter dem Beifahrerbereich (03.2007 – 09.2007)

Nummer	Ampere [A]	Beschreibung
F1	10	Überschlagschutz-Steuergerät.
F2	5	Blinkerset;OBD II-Anschluss.
F3	20	Beifahrersitzheizung
F4	5	Fahrzeugzugangssystem
F5	–	–
F6	15	Getriebesteuergerät
F7	20	Steuergerät für Zusatzheizung
F8	20	Audioverstärker
F9	10	Aktiver Tempomat
F10	15	Anhänger-Modul
F11	10	Radio
F12	20	Cabriolet-Verdeckmodul; Dachfunktionszentrum (FZD).
F13	5	iDrive-Controller;Reifendruckkontrolle (RDC).
F14	–	–
F15	5	AUC-Sensor
F 16	15	Hupe
F17	5	Herausnehmbare Telefonbox;Telefon-Transceiver.
F18	5	Austauschbar:Antenne; Getriebewählhebelbeleuchtung; Nicht austauschbar: Elektrochromatischer Spiegel; Getriebewählhebelrahmenbeleuchtung.
F19	7,5	Sirenen- und Neigungssensor
F20	5	DSC;Sicherungskasten-Steuergerät.
F21	7,5	Schaltersatz Fahrertür;Außenspiegel.
F22	10	Längsdynamikregelung
F23	10	Digitaltuner;Satellitenradio.
F24	5	DC/DC-Wandler;Lüfterdeaktivierungsrelais.
F25	10	Steuergeräte für die Position der vorderen Sicherheitsgurte.
F26	10	Herausnehmbare Telefonbox;Telefon-Transceiver.
F27	5	Schaltersatz Fahrertür;Telefon-Transceiver.
F28	5	Dachfunktions-Steuerzentrale;Park Distance Control (PDC).
F29	5	Heizmodule für Vordersitze
F30	20	12-V-Steckdose;Zigarettenanzünder vorne.
F31	20	CCC/M-ASK
F32	30	Fahrersitzmodul
F33	5	Komfortzugangssteuergerät;Steuergeräte für Außentürgriffe der Vordertüren.
F34	5	CD-Wechsler;Antenne.
F35	30	DSC
F36	30	Fußraummodul
F37	10	Vordersitzsteuerung
F38	30	Sicherungskasten-Steuergerät
F39	30	Scheibenwischer
F40	7,5	Dachfunktions-Steuerzentrale
F41	30	Fußraummodul
F42	40	Fußraummodul
F43	–	–
F44	30	Anhänger-Modul

F45	40	Aktives Lenksystem
F46	30	Heckscheibenentfroster
F47	20	Anhängersteckdose
F48	20	Scheinwerferwaschpumpe;Heckscheibenwischer und Waschsteuerung.
F49	30	Beifahrersitzmodul
F50	10	Motorsteuergerät (ECM)
F51	40	Fahrzeugzugangssystem
F52	20	Fahrersitzheizung
F53	20	Beifahrersitzheizung
F54	30	Anhänger-Modul
F55	–	–
F56	15	Zentralverriegelung
F57	15	Zentralverriegelung
F58	5	Blinkerset OBD II-Buchse
F59	5	Lenksäulenschaltersatz
F60	5	Zentrales Informationsdisplay
F61	10	Laderaumbeleuchtung;Zentrales Informationsdisplay; Handschuhfachbeleuchtung; Kofferraumbeleuchtung.
F62	30	Fenstersteuerung
F63	30	Fenstersteuerung
F64	30	Fenstersteuerung
F65	10	Getriebewählhebelbeleuchtung;Längsdynamikmanagement.
F66	50	Kraftstoffheizung (Diesel)
F67	40	Lüfter-Endstufe
F68	40	Fußraummodul
F69	50	Motorkühlerlüfter – 400 W
	60	Motorkühlerlüfter – 600 W
F70	40	Sekundärluftpumpe
F71	20	Anhängersteckdose
F72	–	–
F73	–	–
F74	10	Motorsteuergerät (ECM);Abgasventil; Diagnosemodul für Leckagen aus dem Kraftstofftank; Stickoxidsensor.
F75	10	EAC-Sensor;E-Box-Lüfter; ECM; Relais der Sekundärluftpumpe.
F76	30	Kurbelwellensensor;Tankentlüftungsventil; Luftmassenmesser; Ölzustandssensor; Variable Saugrohrregler; Volumenregelventil.
F77	30	Kraftstoffeinspritzdüsen;Zündspulen; Entstörkondensator der Zündspule.
F78	30	Nockenwellensensoren;Kühlmittelthermostat; Elektrische Kühlmittelpumpe; Motorsteuergerät (ECM); VANOS-Ventile.
F79	30	Ölsumpf-Entfrosterheizung; Lambdasondenheizung.
F80	40	Ohne Turbolader:Elektrische Kühlmittelpumpe.
F81	30	Anhänger-Modul
F82	–	–
F83	40	Fußraummodul
F84	30	Scheinwerferwaschpumpe
F85	–	–
F86	–	–
F87	–	–
F88	20	Kraftstoffpumpe (EKPS)
