BMW 3 E36 und E35/5 (1990-2000) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des BMW 3er (E36 und E35/5) 1990-2000, erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
BMW 3 E36 und E35/5 (1990-2000) – Sicherungskastenbelegung
Baujahr: 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Die Sicherung des Zigarettenanzünders (Steckdose) im BMW 3 E36 und E35/5 (1990-2000) ist die Sicherung 32 im Sicherungskasten.
Vorderer Verteilerkasten
| Sicherung | Ampere [A] | Beschreibung |
| 1 | 30 | Elektrisches Schiebedach (SHD) |
| 2 | 15 | ab 9/93: Anhängerkupplung |
| 5 | ab 9/96: Motorsteuerungssystem | |
| 3 | 30 | Steuergerät Scheibenwischer-Intervall / Heckscheibenwaschanlage (Touring, Compact) Scheinwerferreinigungsanlage (SRA) Radio / HiFi (9/94 bis 8/95) |
| 4 | 15 | Relais Klemme 15 (Sitzheizung) |
| 5 | 30 | Schalter Beifahrersitzverstellung |
| 6 | 20 | Relais Heckscheibenheizung |
| 30 | Relais Heckscheibenheizung | |
| 7 | 5 | Elektronische Fahrweganzeige Zentralverriegelungsschalter Fahrertürverriegelungsschalter Zentralverriegelung (ZV) Fahrertürantrieb Zentralverriegelungsmodul (ZVM) Zentralverriegelung (ZV) Beifahrertür Beifahrertürverriegelungsschalter Steuergerät, Fernbedienung Heckklappenverriegelungsrelais Wegfahrsperre Zentralverriegelung Heckklappe (Touring) Mikroschalter Heckklappe (mechanisches Verdeck mit Verdeckwechsel) Verriegelung Verdeckmodul Diebstahlschutzsteuergerät (Alpine) |
| 8 | 15 | Relais Hupenmodul Diebstahlschutz (Alpine) |
| 9 | 20 | Radio HiFi-Verstärker Subwoofer CD-Wechsler (bis 8/93) Relais Klemme R (bis 8/92) |
| 10 | 30 | Antiblockiersystem (ABS) Automatische Stabilitätskontrolle (ASC) |
| 11 | 7,5 | ohne CCM: Linkes Abblendlicht mit CCM: Steuert das Steuergerät |
| 12 | 7,5 | ohne CCM: Rechtes Abblendlicht mit CCM: Steuert das Steuergerät |
| 13 | 5 | Komfortrelais (Zweitürer) |
| 14 | 30 | Fenstermodul Fahrerseite (bis 8/93) Fenstermodul Beifahrerseite (bis 8/93) Steuergerät ZKE (ZKE IV; ab 9/93) |
| 15 | 15 | Linker Nebelscheinwerfer Rechter Nebelscheinwerfer Blinkerset |
| 7,5 | Linker Nebelscheinwerfer Rechter Nebelscheinwerfer Blinkerset |
|
| 16 | 5 | Relais Klimakompressor Zusatzrelais Lüfterstufe 1 (Normalgeschwindigkeitsrelais) Zusatzrelais Lüfterstufe 2 (Hochgeschwindigkeitsrelais) |
| 17 | 10 | ohne CCM: Nebelscheinwerferschalter (Nebelschlussleuchtenschalter) |
| 7,5 | mit CCM: Nebelscheinwerferschalter (Nebelschlussleuchtenschalter) | |
| 18 | 15 | Kraftstoffpumpe |
| 19 | 15 | bis 8/92: Sicherungskasten Standheizung / Lüftung |
| 30 | ab 8/93: Relaismodul | |
| 20 | 30 | bis 8/92: Lüfterschalter ab 9/92: ohne Standlüftung: Heizlüfterrelais mit Standlüftung: Heizlüfterrelais Standlüftungsrelais |
| 21 | 5 | Antiblockiersystem (ABS) Automatische Stabilitätskontrolle (ASC) |
| 22 | 5 | Scheinwerferschalter Scheinwerfer-Codierdiode für Tagfahrlicht |
| 23 | 5 | Kombischalter (Blinker / Abblendschalter) Blinkerset Thermoschalter (LA, Japan) ABS-Steuergerät Heckscheibenheizungsrelais Multifunktionsuhr / Bordcomputer Relais Klemme 15 mit IHKA: Klimaautomatik mit Heizungsregelung: Wasserventile Temperaturregler |
| 24 | 10 | Thermoschalter, beheizte Düsen Überschlagsensor Spiegelsteuerung Parkassistenzsteuerung |
| 25 | 5 | Scheinwerferschalter Tagfahrlicht-Relaismodul (ab 9/97) Fernlichtrelais (9/94 bis 8/97) Abblendlichtrelais (9/92 bis 8/94) Relais linkes Standlicht (9/93 bis 8/94) Relais rechtes Standlicht / Kennzeichenbeleuchtung (9/93 bis 8/94) |
| 26 | 15 | bis 8/92: Programmschalter Zusatzanschluss (USA) Automatikgetriebe-Bereichsschalter Diagnoseanschluss Rückfahrlichtschalter (ohne EGS) |
| 10 | ab 9/92: Automatikgetriebe-Bereichsschalter Programmschalter Kraftstoffheizung (Diesel) Lichtmaschinen-Deaktivierungsrelais (Diesel) Diagnoseanschluss Ölstandschalter, thermisch Lambdasonde und Luftpumpenrelais Rückfahrlichtschalter SMG-Steuergerät Hydraulikpumpenrelais Hydraulikmodul Start-Deaktivierungsrelais Drosselklappenheizung |
|
| 27 | 5 | Blinkerset |
| 28 | 5 | mit EGS: Automatikgetriebe-Bereichsschalter mit SMG: SMG-Steuergerät Elektronische Ganganzeige Ganganzeige, Mittelkonsole |
| 29 | 7,5 | Linkes Fernlicht |
| 30 | 7,5 | Rechtes Fernlicht |
| 31 | 5 | Blinkerset Borddisplay / Multifunktionsuhr Bordcomputer Analoguhr Signalgebermodul Elektronisches Wegfahrsperrensteuergerät (EWS II; ab 9/94) Diebstahlschutzdiode (DWA) Mit IHKA: Wasserventile Klimaautomatik Mit IHKR: IHKR-Bedienfeld Integriertes Klimasteuergerät |
| 32 | 30 | Vorderer Zigarettenanzünder Leseleuchtenrelais |
| 33 | 10 | Zündschalter (Stand 9/93) Ladebuchse Lichtschalter CD-Wechsler (Stand 9/93) Mobiltelefon Türschlossheizungsrelais Kofferraumbeleuchtung Innenbeleuchtung hinten, mittig (Touring) Beleuchtungsgruppe rechter Kofferraum (Compact) Innenbeleuchtung, hinten rechts (mit Leseleuchte) Innenbeleuchtung, hinten links (mit Leseleuchte) Innen-/Leseleuchte, vorne (mit ZKE) ZKE-Steuerung (ab 9/93) Linke Fußraumleuchte vorne (rechte Fußraumleuchte) Relais linkes Standlicht Fenstermodul Fahrerseite (bis 8/93) |
| 34 | 15 | Warnblinkrelais Kollisionswarnsensor (mit Kollisionswarnsensor) |
| 35 | 25 | mit ZVM: Zentralverriegelungsmodul (ZVM) mit ZKE-Steuerung: ZKE |
| 36 | 30 | Wisch-/Waschmodul (Low II) / Wisch-/Waschmodul |
| 37 | 10 | Scheinwerferschalter Rechtes Standlicht / Kennzeichenbeleuchtungsrelais |
| 38 | 30 | Antiblockiersystem (ABS) Automatische Stabilitätskontrolle (ASC) |
| 39 | 7,5 | Relais Klimakompressor |
| 40 | 30 | Fahrersitzverstellungsschalter Fahrersitz-Lordosenstützenschalter |
| 41 | 30 | Zusatzrelais Lüfterstufe 1 (niedrig; nur Diesel) Zusatzrelais Lüfterstufe 2 (hoch) |
| 42 | 7,5 | Elektronische Sitzsteuerung Fahrer-Seitenkollisionssensor Beifahrer-Seitenkollisionssensor Überschlagsensor Airbag-Diagnosemodul Fahrer-Sicherheitsgurtschalter |
| 43 | 5 | Innenbeleuchtung, hinten rechts Innenbeleuchtung, hinten links HiFi-Oberschalter Zentralverriegelungsmodul (ZVM) ZKE-Steuerung Surround-Sound-Relais Beifahrer-Schminkspiegelbeleuchtung Fahrer-Schminkspiegelbeleuchtung Innen-/Leseleuchte, vorne Cabrio-Verdeckmodul Steuerung, Fernbedienung Mobiltelefon Leseleuchtenrelais Diebstahlschutzsteuergerät (Alpine) |
| 44 | 15 | Wisch-/Waschmodul (Low II) Wisch-/Waschmodul Heckscheibenwischer-/Waschsteuergerät (Touring, Compact) Frontscheibenwischerschalter (Touring, Compact) Radio Beleuchtung / Radioschalter im Handschuhfach Doppelrelaismodul (bis 8/95) Relais Klemme R (bis 8/92) |
| 45 | 7,5 | Steuert das Steuergerät Transceivermodul (EWS II; ab 9/95) Start-Deaktivierungsschalter (ab 9/96) Bordcomputer / Multifunktionsuhr / Borddisplay Wischerrelais (bis 8/95) Wischermotorrelais (bis 8/95) |
| 46 | 15 | Kupplungsschalter Blinkerset Bremslichtschalter Tempomatmodul Tempomatschalter Datenverbindungsanschluss (Stand 9/95) Bordcomputer (BC-low) |
| Relais | ||
| R1 | Kraftstoffpumpenrelais | |
| Lambdasonden- und Luftpumpenrelais (M3) | ||
| Sekundärluftpumpe Relais | ||
| Motorsteuergerät Relais | ||
| Lichtmaschinen-Deaktivierungsrelais (Diesel) | ||
| R2 | Motorsteuergerät Relais | |
| Kraftstoffpumpenrelais | ||
| R3 | Lambdasondenrelais | |
| EKP und aktiviert Detektor-Relais | ||
| Wischermotorrelais | ||
| Motorsteuergerät Relais | ||
| Sekundärluftpumpe Relais | ||
| Kraftstoffpumpenrelais (Diesel) | ||
| R4 | Hupenrelais | |
| R5 | Nebelscheinwerferrelais | |
| R6 | Fernlichtrelais (bis 8/93) | |
| Abblendlichtrelais (Stand 9/93) | ||
| R7 | Abblendlichtrelais (bis 8/93) | |
| Fernlichtrelais (Stand 9/93) | ||
| Sekundärluftpumpe Relais | ||
| R8 | Warnblinkrelais | |
| R9 | Lüfterrelais | |
| R10 | Heckscheibenheizungsrelais | |
| R11 | ABS-Relais | |
| R12 | ABS-Pumpenmotorrelais | |
| ABS-Pumpenmotorrelais, zeitgesteuert | ||
| R13 | Zusatzrelais Lüfterstufe 2 (hohe Geschwindigkeit) | |
| R14 | Relais Klimakompressor | |
| R15 | Zusatzrelais Lüfterstufe 1 (niedrige Geschwindigkeit) | |
Relaishalterung unter der linken Seite des Armaturenbretts
| Sicherung | Ampere [A] | Beschreibung |
| 48 | 40 | Relais Zusatzlüfterstufe 2 (hohe Geschwindigkeit) |
| 50 | 5 | Drosselklappenventil Kohle |
| Relais | ||
| R1 | Relais Standlüftung | |
| R2 | Doppelrelais (bis 8/95) | |
| R3 | Kollisionswarnsensor | |
| R4 | Scheinwerfer-/Nebelscheinwerferreinigungsmodul (SRA) (bis 8/95) | |
| Fernlichtrelais | ||
| Tagfahrlicht-Scheinwerferschalter | ||
| R5 | Komfortrelais | |
| Komfortrelais Schiebedach | ||
| R6 | Relais Klemme R (bis 8/92) | |
Verbindungsleiste unter der linken Seite des Armaturenbretts
| Sicherung | Ampere [A] | Beschreibung |
| 47 | 158 | Hupenrelais (Alpine) Bordcomputer Diebstahlschutzsteuergerät (Alpine) |
| Relais | ||
| R1 | Relais Klemme 15 | |
| Hupenrelais (Compact) | ||
| R2 | Rücklichtrelais | |
| Wischerrelais (bis 8/95) | ||
| R3 | Wischermotorrelais (bis 8/95) | |
| R4 | Scharnierrelais | |
| Startrelais (bis 8/94) | ||
| Start-Deaktivierungsrelais (9/93 bis 9/94) | ||

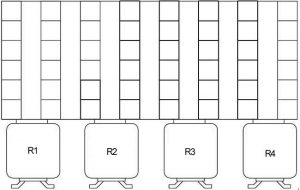

Verbindungsleiste unter der rechten Seite des Armaturenbretts
| Nummer | Beschreibung |
| R1 | Rechtes Standlicht / Kennzeichenbeleuchtungsrelais |
| R2 | Relais linkes Standlicht |
| Thermoschalter (LA, Japan) | |
| R3 | Türschlossheizungsrelais |
| R4 | Heckscheibenlüfterrelais HINWEIS: Die Zuordnung der Klemmen und Kabelbäume für jeden Stecker kann je nach Ausstattungsvariante, Modell und Markt variieren. |
