BMW X1 I E84 (2011-2015) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des BMW X1 (E84) 2011-2015, erhalten Informationen über die Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
BMW X1 I (E84) – Sicherungskastenbelegung
Baujahr: 2011, 2012, 2013, 2014, 2015.
Position des Sicherungskastens
- Öffnen Sie die Schublade.
- Lösen Sie den Dämpfer aus der unteren Halterung, indem Sie ihn nach vorne drücken, Pfeil 1.
- Entriegeln Sie die Schublade, indem Sie beide Clips drücken, Pfeile 2, und klappen Sie sie herunter.
Informationen zu den Sicherungen befinden sich auf der Rückseite der Abdeckung. Ersatzsicherungen sind im Service erhältlich.
Sicherungssymbole und Sicherungsnummern
Die Sicherungsnummern beziehen sich auf die Bedeutung der Sicherung.
Am Ende des Artikels finden Sie eine Beschreibung aller Symbole!

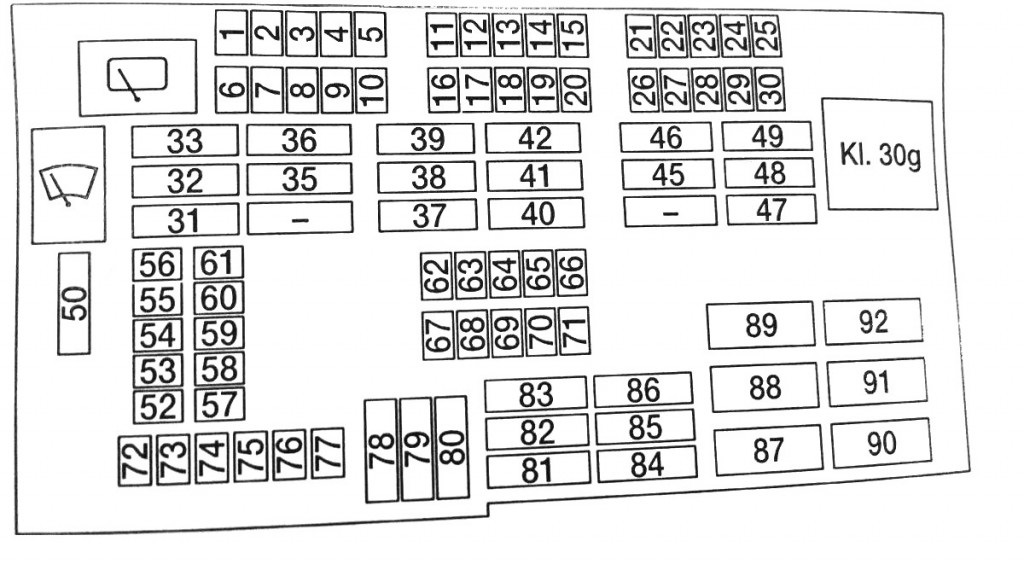

Sicherungskastenbelegung
| Nummer | Ampere [A] |
|---|---|
| Nummer | Ampere [A] |
| 1 | 20 |
| 2 | 15 |
| 3 | 20 |
| 4 | 10 |
| 5 | 10 |
| 6 | 5 |
| 7 | 5 |
| 8 | 20 |
| 9 | 5 |
| 10 | 5 |
| 11 | 20 |
| 12 | 15 |
| 13 | 10 |
| 14 | 15 |
| 15 | 20 |
| 16 | 10 |
| 17 | 10 |
| 18 | 10 |
| 19 | 5 |
| 20 | 10 |
| 21 | 10 |
| 22 | 15 |
| 23 | 20 |
| 24 | 15 |
| 25 | 20 |
| 26 | 5 |
| 27 | 5 |
| 28 | 5 |
| 29 | 5 |
| 30 | 10 |
| 31 | 30 |
| 32 | 30 |
| 33 | 40 |
| 34 | – |
| 35 | 30 |
| 36 | 40 |
| 37 | 30/10 |
| 38 | 30/15/10 |
| 39 | 30 |
| 40 | 30 |
| 41 | 30 |
| 42 | 40 |
| 43 | – |
| 44 | – |
| 45 | 30 |
| Nummer | Ampere [A] |
|---|---|
| 46 | 30 |
| 47 | 30 |
| 48 | 30 |
| 49 | 40 |
| 50 | 30 |
| 51 | – |
| 52 | – |
| 53 | 10 |
| 54 | 7,5 |
| 55 | 5 |
| 56 | 20 |
| 57 | 15 |
| 58 | 5 |
| 59 | 5 |
| 60 | – |
| 61 | 5 |
| 62 | 7,5 |
| 63 | 5 |
| 64 | – |
| 65 | 10 |
| 66 | 7,5 |
| 67 | 20 |
| 68 | 20 |
| 69 | 10 |
| 70 | 20 |
| 71 | 20 |
| 72 | 15 |
| 73 | 20 |
| 74 | 5 |
| 75 | 5 |
| 76 | 5 |
| 77 | 10 |
| 78 | 30 |
| 79 | 30 |
| 80 | 30 |
| 81 | 30 |
| 82 | 30 |
| 83 | 20 |
| 84 | 40 |
| 85 | 30 |
| 86 | 40 |
| 87 | – |
| 88 | 40 |
| 89 | 40 |
| 90 | 40 |
| 91 | – |
| 92 | 50/60 |
Bedeutung der BMW Sicherungssymbole
| Symbol | Bedeutung |
|---|---|
| Symbol | Bedeutung |
 |
ABS; Traktionskontrolle. |
 |
Lenkradfunktionen |
 |
Anhängerkupplungs-/Anhänger-Modul |
 |
HUD |
 |
Start/Stopp-System |
 |
Elektrische Spiegel |
 |
Hupe |
 |
Klimaanlage |
 |
Zigarettenanzünder vorne/hinten; Ladebuchse Handschuhfach. |
 |
Sitzheizung |
 |
Sitzverstellung |
 |
Türmodul |
 |
Elektrische Fensterheber |
 |
OBD |
 |
Lüfter |
 |
Tempomat |
 |
Heckscheibenheizung |
| Symbol | Bedeutung |
|---|---|
 |
Scheibenwaschflüssigkeitsheizung |
 |
Heizung |
 |
Innenbeleuchtung |
 |
Kilometerzähler |
 |
Elektrischer Lüfter |
 |
Hauptscheinwerfer |
 |
Lichtmodul |
 |
CD-Wechsler |
 |
Alarm |
 |
Parksensor |
 |
Home Link (Garagentoröffner) |
 |
Luftfederung (?) |
 |
Blinker/DSC/SMG |
 |
Sicherheitsgurte |
 |
Reifendruck |
 |
Scheibenwaschdüse |
 |
Scheinwerferwaschanlage |
 |
Schiebedach |
 |
Telefon |
Über BMW X1 I E84 (2011-2015)
Der BMW X1 I E84, hergestellt von 2011 bis 2015, ist ein kompaktes SUV, das Eleganz und Praktikabilität vereint. Dieses Modell ist bekannt für sein dynamisches Design und die hochwertige Verarbeitung des Innenraums. Der BMW X1 I E84 bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die Leistung und Effizienz gewährleisten. Das Fahrzeug ist mit modernen Technologien und Sicherheitsmerkmalen ausgestattet, die den Fahrkomfort und die Sicherheit erhöhen. Es ist die ideale Wahl für diejenigen, die ein zuverlässiges und stilvolles Fahrzeug für den täglichen Gebrauch suchen.
Sicherungskastenbelegung BMW X1 I E84
Diese Seite zeigt die Sicherungskastenbelegung für den BMW X1 I E84, die für die Identifizierung und den Austausch von Sicherungen entscheidend ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Fahrgastraum und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist so konzipiert, dass er einen optimalen Schutz der elektrischen Schaltkreise des Fahrzeugs gewährleistet, und daher ist es wichtig, die richtigen Verfahren bei seiner Wartung und dem Austausch von Sicherungen zu befolgen.
