BMW 4 G22 und G23 (2020-2021…) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des BMW 4er (G22 und G23) 2020-2021…, erhalten Informationen über die Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
BMW 4 G22 und G23 – Sicherungskastenbelegung
Baujahr: 2020, 2021.
Die Zigarettenanzünder-Sicherungen (Steckdose) im BMW 4 G22 und G23 sind die Sicherungen F46, F251 und F273 im Sicherungskasten.
Sicherungsbelegung und Symbole
Die Sicherungskästen im BMW 4 G22 und G23 befinden sich im Laderaum und in der Kabine. Die Sicherungsnummern sind mit der Bedeutung der Sicherung verbunden.
Am Ende des Beitrags finden Sie eine Beschreibung der Symbole!

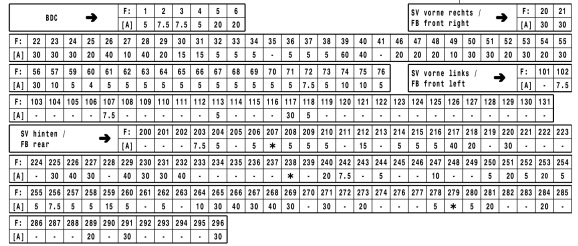

Amperezahlen:
- BDC
- Sicherungskasten vorne rechts
- Sicherungskasten vorne links
- Sicherungskasten hinten.

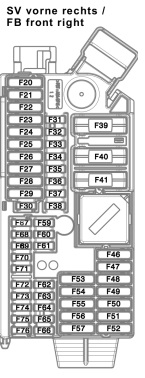

Sicherungskasten vorne rechts

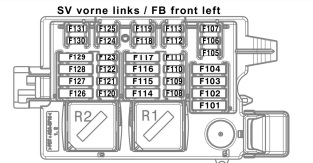

Sicherungskasten vorne links
BDC (Body Domain Controller)

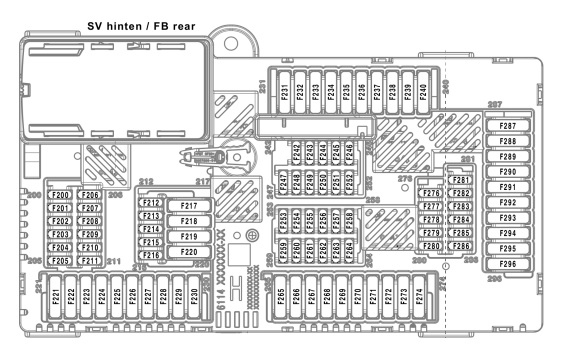

Sicherungskasten im Kofferraum

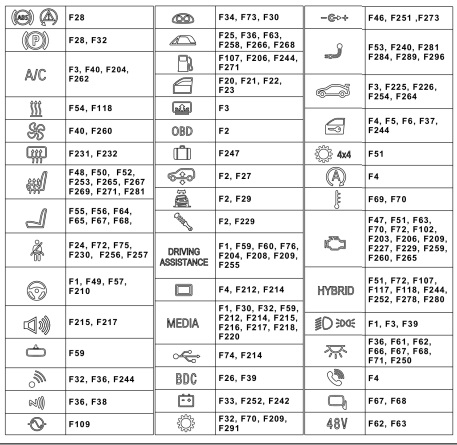

Bedeutung der BMW Sicherungssymbole
Die Liste wird regelmäßig aktualisiert. Wenn Sie Vorschläge haben, hinterlassen Sie einen Kommentar oder senden Sie eine E-Mail!
| Nummer | Symbol | Beschreibung |
| 1 |  |
ABS (Antiblockiersystem), DSC (Dynamische Stabilitätskontrolle) |
| 2 |  |
Steuergerät für Lenksäulenfunktion |
| 3 |  |
Anhänger-Modul, Anhängerkupplung |
| 4 |  |
Head-Up Display (HUD) |
| 5 |  |
START-STOP-System |
| 6 |  |
Elektrische Spiegel |
| 7 |  |
Luftfederung |
| 8 |  |
Getriebe; DSC – Dynamische Stabilitätskontrolle;
SMG – Sequenzielles Schaltgetriebe. |
| 9 |  |
Hauptscheinwerfer; Regensensor;
Lichtsensor; Elektronische Lenkhöhenverstellung. |
| 10 |  |
Lichtmodul |
| 11 |  |
CD-Wechsler; CAN-Gateway-Modul. |
| 12 |  |
Alarm |
| 13 |   |
Parksensor / Home Link (Garagentoröffner) |
| 14 |  |
Elektrischer Lüfter |
| 15 |  |
Hupe |
| 16 |  |
Türmodul; Sanfte automatische Verriegelung. |
| 17 |  |
Elektrische Fensterheber |
| 18 |  |
Sitzheizung |
| 19 |  |
Sitzverstellung |
| 20 |  |
Sicherheitsgurte |
| 21 |  |
OBD |
| 22 |  |
Heizung;Standheizung.
Frontscheibenheizung. |
| 23 |  |
Tempomat |
| 24 |  |
Relais Heckscheibenwischer |
| 25 |  |
Heckscheibenentfrostung (Heckscheibenheizung) |
| 26 |  |
Scheibenwaschflüssigkeitsheizung |
| 27 |  |
Lüfter |
| 28 |  |
Innenbeleuchtung |
| 29 |  |
Instrumententafel; Kilometerzähler |
| 30 |   |
Klimaanlage |
| 31 | DDE | Digitale Diesel-Elektronik (DDE) |
| 32 |  |
Kraftstoffpumpenrelais; Kraftstoffpumpensteuerung. |
| 33 |  |
DME – Digitale Motor-Elektronik; Integriertes Spannungsmodul – IVM. |
| 34 |  |
BDC (Body Domain Controller) |
| 35 |  |
HiFi-Verstärker; TV-Tuner;
Videomodul. Radio (?). |
| 36 |  |
Reifendruckkontrolle RDV |
| 37 |  |
Frontwaschanlage |
| 38 |  |
Scheinwerferwaschanlage |
| 39 |  |
Schiebedach; Panoramaglasdach;
Verdeckmodul Cabriolet. |
| 40 |  |
Telefon |
| 41 |  |
Verdeckmodul Cabriolet; Cabriolet-Relais. |
| 42 |  |
Zigarettenanzünder vorne und hinten; 12V-Steckdose;
Ladebuchse im Kofferraum (12V). |
| 43 |  |
Feststellbremse |
| 44 |  |
Kofferraumschloss (Heckklappe); Automatische Heckklappenverriegelung. |
| 45 |  |
Elektrische Sonnenblenden (für BMW F60 M5) |
| 46 |  |
Dynamisches Antriebssystem |
| 47 |  |
Allradantrieb |
| 48 |  |
START-STOP-System |
| 49 |  |
Lenkassistent |
| 50 |  |
Hybridsystem |
| 51 |  |
Audiosystem |
| 52 |  |
Elektrochromatischer Rückspiegel |
| 53 |  |
Relais des Kompressors der Luftfederung |
Über BMW 4 G22 und G23 (2020-2021…)
Die BMW 4er Modelle G22 und G23, die in den Jahren 2020-2021 vorgestellt wurden, sind elegante und dynamische Modelle, die ein außergewöhnliches Fahrerlebnis bieten. Diese Fahrzeuge sind bekannt für ihr sportliches Design und ihre fortschrittliche Technologie. Das Modell G22 ist ein Coupé, während der G23 ein Cabriolet ist, was den Kunden die Wahl nach ihren Vorlieben ermöglicht. Beide Modelle sind mit einer breiten Palette von Motoroptionen ausgestattet, darunter Vier- und Sechszylindermotoren, die optimale Leistung und Effizienz bieten. Der Innenraum dieser Fahrzeuge ist mit einem Schwerpunkt auf Komfort und Luxus gestaltet und umfasst die neuesten technologischen Innovationen wie digitale Displays und fortschrittliche Fahrerassistenzsysteme.
Sicherungskastenbelegung BMW 4 G22 und G23
Diese Seite zeigt die Sicherungskastenbelegung für die BMW 4er Modelle G22 und G23, die für die korrekte Wartung und Fehlerbehebung des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich typischerweise im Motorraum und im Innenraum des Fahrzeugs, oft unter dem Armaturenbrett oder in der Nähe des Kofferraums. Unsere Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die Sicherheit und Zuverlässigkeit Ihres Fahrzeugs zu gewährleisten.
