BMW X5 F15 (2013-2018) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des BMW X5 (F15) 2013-2018, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

BMW X5 (F15) – (2013-2018) – Sicherungsplan

Baujahr: 2013, 2014, 2015, 2016, 2017, 2018.

Die Sicherung des Zigarettenanzünders (Steckdose) im BMW X5 F15 (2013-2018) ist die Sicherung 37 im Sicherungsverteiler des Motorraums.

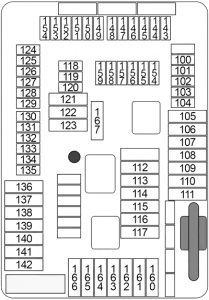

Sicherungsverteiler Kofferraum

Nr.	Ampere [A]	Beschreibung
100	5	Parkbremstaste
101	15	Rechter Scheinwerfer
102	5	Hochspannungsbatterieeinheit
103	5	Sirene mit Neigungswarnsensor
104	5	Steuergerät Parkbremse; Erkennung von natürlichem Unterdruckverlust (NVLD).
105	30	Automatischer reversibler Elektromotor-Trommel (rechts).
106	30	Seitliche Drehmomentverteilung an der Hinterachse
107	40	Automatische Heckklappenbetätigung (> 07.2016); Funktionsmodul Heckklappe (08.2016>).
108	–	–
109	–	–
110	40	Relais Kompressor Luftfederung
111	–	–
112	20	Steuermodul Kraftstoffdruckbehälter
113	30	Anhänger-Modul
114	30	Anhänger-Modul
115	20	Rechter Scheinwerfer
116	30	Steuergerät Parkbremse
117	30	Automatischer reversibler Elektromotor-Trommel (links).
118	5	Videoschalter (VSW)
119	–	–
120	5	Leistungssteuergerät
	5	N20: Laderegler Zusatzbatterie.
121	20	Radioplayer
122	30	Audioverstärker
123	–	–
124	5	Videomodul
125	–	–
126	10	Automatische Soft-Close-Steuerung der rechten hinteren Tür
127	5	DVD-Wechsler
128	5	Kabelloses Ladepad; Antennenverstärker; Pad.
129	15	Aktives Sounddesign (ASD)
130	5	Automatische Heckklappenbetätigung
131	5	Kofferraumbeleuchtung; Heckklappentaste an der Innenseite der Heckklappe; Akustikfilter.
132	5	Seitliche Drehmomentverteilung an der Hinterachse; Elektronische Fahrhöhenregelung.

133	5	Klimaautomatik für den Fahrgastraum
134	5	Automatisches Zentralverriegelungssystem Fahrertür
135	5	Batterieklemmen-Gasgenerator
136	–	–
137	–	–
138	–	–
139	20	Anhänger-Sicherung
140	20	Kofferraumdeckel; Heckklappenverriegelung.
141	–	–
142	–	–
143	10	Kühlerrelais
144	15	Steuergerät Selektive Katalytische Reduktion (SCR)
145	5	Parkassistent; Infotainment-Lüfter Nr. 2.
146	15	Elektrische Abgasklappe (Nr. 1, Nr. 2)
147	15	Steuergerät Selektive Katalytische Reduktion (SCR)
148	5	Spurwechselwarnung (SWW)
149	7.5	Rechter Scheinwerfer
150	5	→ 06.2016: Kontaktlose Elektronik für Heckklappenöffnungsbewertung; Komfortelektronik zum Laden.
	7.5	07.2016 →: Kontaktlose Elektronik zur Heckklappenöffnungsbewertung; Komfortelektronik zum Laden; Funktionsmodul Heckklappe.
151	5	USB-HUB (USB-Buchse Nr. 1 / Nr. 2, AUX-In-Buchse)
152	5	Automatischer reversibler Elektromotor-Trommel (links/rechts).
153	15	Steuergerät Selektive Katalytische Reduktion (SCR).
154	5	Universalkamera (TRSVC); Rückfahrkamera.
155	10	Automatische Verriegelungssteuerung der Beifahrertür.
156	10	Automatisches Verriegelungssystem der Fahrertür.
157	–	–
158	10	Fond-Entertainment
159	5	Audioverstärker, Infotainment-Lüfter Nr. 2
160	20	Lüftermotor für den Fahrgastraum
161	–	–
162	20	Zigarettenanzünder hinten (12-V-Steckdose Nr. 1 und Nr. 2); Zigarettenanzünder für Gepäck (12-V-Steckdose).
163	30	Anhänger-Modul
164	30	Modul Sitzheizung hinten rechts
165	20	Kraftstoffpumpensteuerung (EKPS)
166	30	Modul Sitzheizung hinten links
167	30	Automatische Türverriegelungssteuerung.

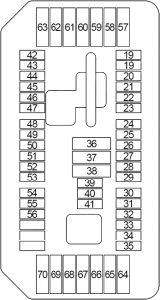

Sicherungsplan Fahrgastraum

Nr.	Ampere [A]	Beschreibung
19	5	Fernbedienungsempfänger
20	5	Dachfunktions-Bedienzentrum
21	5	Heizungssteuergerät
22	7.5	Verriegelung der Fahrertürschalter; Außenspiegel Beifahrer.
23	10	Digitale Motor-Elektronik (DME)
24	10	Elektronische Getriebesteuerung
25	5	Touchbox, iDrive-Controller
26	5	Ausziehbarer Lautsprecher im Armaturenbrett; Sitzheizungsschalter hinten links/rechts.
27	10	Verriegelung der Lordosenstützenventile Fahrer/Beifahrer; Sitzverstellungsschalter seitlich Fahrer/Beifahrer.
28	5	Regen-/Licht-/Sonnen-/Kondensationssensor; Dachfunktions-Bedienzentrum; Beleuchtung Kosmetikspiegel.
29	15	Zusatzwasserpumpe
30	10	Kühlmittelpumpe für Ladeluftkühler
31	5	Relais Abschaltung elektrischer Lüfter
32	5	Verteilergetriebe
33	5	N63, S63: Kühlmittelpumpe Turbolader
	5	N20: Klimakompressor (elektrisch); Elektrische Zusatzheizung.
34	5	Integriertes Karosseriemanagement (ICM)
35	5	Elektrochromatischer Innenspiegel
36	20	Zentraler Sicherungsblock (12-V-Anschluss)
37	20	Zigarettenanzünder vorne (12-V-Anschluss)
38	20	Dachfunktions-Bedienzentrum
39	15	Linker Scheinwerfer
40	–	–
41	10	S63: Kühlmittelpumpe für Ladeluftkühler Ladeluftkühler
	10	N20: Kühlmittelabsperrventil Fahrgastraum; Elektronik Elektromaschinen (EME).
42	5	Elektronische Dämpferregelung; Elektrochromatischer Innenspiegel.
43	5	Blinker links und rechts
44	7.5	Kamerabasierte Fahrerassistenzsysteme (KAFAS): Aktives Lenksystem.

45	5	Aktive Geschwindigkeitsregelung (ACC); Automatischer Umluftsensor (AUC).
46	5	Kühlergrill-Antriebseinheit
	5	B47, N47, N57: Heizung Abgasventilmotor; Kühlergrill-Antriebseinheit.
47	5	Elektronisches Nachtsichtmodul (NVE); Fahrzeug-Soundgenerator (VSG).
48	10	Lenksäulenschalterzentrum
49	5	Lenkwinkelsensor
	5	N57D30T1: Kühlmittelbehälterverschluss Kühlmittel; Lenkwinkelsensor.
50	5	Instrumententafel
51	–	–
52	7.5	Instrumententafel
53	5	Handschuhfachbeleuchtung; Zierleistenbeleuchtung; Türfachbeleuchtung; Türverkleidungsbeleuchtung; Fußraumbeleuchtung vorne links/rechts.
54	10	Gangwahlschalter (GWS)
55	5	Servotronic (SVT); Elektrische Lenkunterstützung (EPS).
56	5	Vertikales Dynamikmanagement (VDM)
57	20	Linker Scheinwerfer
58	30	Dynamische Stabilitätskontrolle (DSC)
59	40	Aktives Lenksystem
60	40	Lüfterendstufe
61	20	Elektronische Dämpferregelung
62	30	→ 06.2016: Vertikales Dynamikmanagement (VDM).
	20	07.2016 →: Vertikales Dynamikmanagement (VDM).
63	30	Verteilergetriebe (VTG)
64	30	Modul Sitzheizung Beifahrer
65	30	Modul Sitzheizung Fahrer
66	20	Unabhängige Zusatzheizung
67	30	Verriegelung der Sitzverstellungsschalter Fahrer; (ohne Sitzmodul (SMFA)); Sitzmodul Fahrer (SMFA).
68	30	Verriegelung der Sitzverstellungsschalter Beifahrer; (ohne Sitzmodul (SMBF)); Sitzmodul Beifahrer (SMBF).
69	20	Elektronische Getriebesteuerung (EGS)
70	20	Elektrische Lenksäulenverstellung

Sicherungsplan Fahrgastraum Nr. 2 (BDC – Karosseriesteuergerät)

Nummer	Ampere [A]	Beschreibung
1	30	Fensterheber Beifahrer
2	30	Fensterheber hinten Fahrerseite
3	20	Zentralverriegelung Vordertür Beifahrer
4	30	Fensterheber Fahrer
5	30	Heckscheibenentfeuchter
6	30	Fensterheber hinten Beifahrerseite
7	20	Zentralverriegelung Fahrertür
8	–	–
9	5	Lenksäulenschalterzentrum; Scheinwerferschaltergruppe; Bedienobjekt des Fahrerassistenzsystems mit Warnblinkschalter.
10	7.5	Linker Scheinwerfer
11	7.5	Diagnose-Vorsicherung; Heiz-/Klimaanlage; Dynamische Stabilitätskontrolle (DSC).
12	5	Telematik-Kommunikationsrahmen; Modul elektronische Außenschlösser.
13	15	Hupe (tief / hoch)
14	–	–

Sicherungsplan Motorraum

Nr.	Ampere [A]	Beschreibung
01	20	Nockenwellensensor; Kraftstoffmengenregelventil; Raildruckregelventil; Druckwandler Turbinenregelventil; Umschaltventil Bypassventil Niederdruckkompressor (außer USA); Zusatzumschaltventil EGR-Kühler-Bypassventil (USA); Ladedrucksteller (Leistungsklasse „T“); Hochdrucksteller Ladedruckstufe (VNT – Leistungsklasse „S“); Hochdrucksteller Ladedruckstufe Nr. 2 (VNT (N57D30S1)).
02	20	Lambdasonde vor Katalysator; Heißfilm-Luftmassenmesser; Motorseitig montiertes Umschaltventil; Sauerstoffsensor nach Katalysator, Ölzustandssensor; Umschaltventil EGR-Kühler-Bypassventil; Umschaltventil Aktivierungsventil Hochdruckkompressor Nr. 2; Druckwandler für Abgasklappenventil.
03	30	Digitale Diesel-Elektronik (DDE)
04	10	Stickoxidsensor vor SCR-Katalysator; Kühlsystem Kühlmittelpumpe AGR (→ 04.2014); Umschaltventil für AGR-Kühlung bei niedriger Temperatur; Partikelsensor.
05	10	Druckwandler für Wastegate-Ventil; Umschaltventil Turbinenregelventil; Relais Kühlmittelpumpe.

Sicherungstafel (nicht austauschbar)

Nr.	Ampere [A]	Beschreibung
01	25	Digitale Motor-Elektronik (DME) – Start
02	25	Digitale Motor-Elektronik (DME) – Injektor
03	15	Digitale Motor-Elektronik (DME) – Injektor
04	20	Digitale Motor-Elektronik (DME) – Injektor
05	40	Digitale Motor-Elektronik (DME) – Valvetronic
06	40	Digitale Motor-Elektronik (DME) – Valvetronic
07	–	–
Relais
R1	Start und Injektoren
R2	Valvetronic
R3	Digitale Motor-Elektronik (DME)

Sicherungsplan Motorraum (nicht austauschbar)

Nr.	Ampere [A]	Beschreibung
400	125	Relais Abschaltung elektrischer Lüfter
401	125	Elektromechanische Lenkunterstützung (EPS)
402	100	Elektrische Zusatzheizung
403	50	Kraftstofffilterheizung

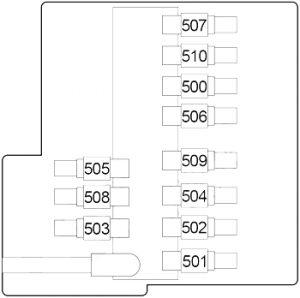

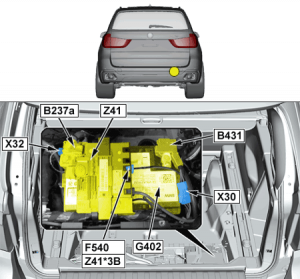

Sicherungszellenblock (nicht austauschbar)

Nummer	Ampere [A]	Beschreibung
500	50	Karosseriesteuergerät (BDC)
501	125	Verteilergetriebe hinten
502	150	Dynamische Stabilitätskontrolle (DSC)
503	125	N63, S63, N20: Integriertes Leistungsmodul
	125	D47, N47, N57: Hauptrelais Digitale Diesel-Elektronik (DDE)
504	125	Karosseriesteuergerät (BDC)
505	50	Audioverstärker
506	60	N55, N63, S53, B47, N47, N57: Leistungssteuergerät (PCU)
	60	N20: Laderegler Zusatzbatterie
507	40	Elektrische Zusatzheizung hinten rechts
508	40	Steuerung Zusatzheizung dritte Sitzreihe.
509	40	Karosseriesteuergerät (BDC)
510	40	Elektrische Zusatzheizung hinten links

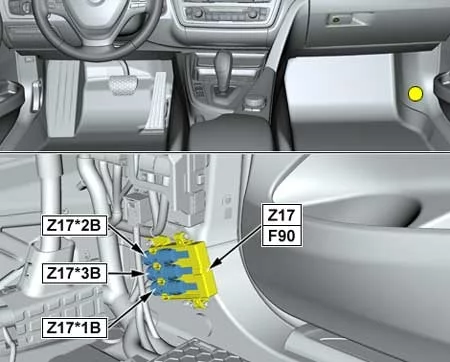

Nr.	Ampere [A]	Beschreibung
90	50	Dynamische Stabilitätskontrolle (DSC)

Nr.	Ampere [A]	Beschreibung
540	5	Intelligenter Zusatzbatteriesensor

Schaltplan der hinteren Verteilerplatine Nr. 2 (Optionen)

Nr.	Ampere [A]	Beschreibung
201	10	Steuergerät Hilfs (SEC)
202	7.5	Steuergerät Hilfs (SEC)
203	5	Steuergerät Hilfs (SEC)
204	5	Steuergerät Hilfs (SEC)
205	5	Modul Hilfs Schaltergruppe
206	5	Modul Audio Zusatz
207	20	Modul Audio Zusatz
208	5	Modul Audio Zusatz
209	5	Modul Audio Zusatz

210	5	Steuergerät Hilfs (SEC)
211	20	Frontscheibenentfeuchter
212	20	Frontscheibenentfeuchter
213	15	Beheizbares Seitenfenster (vorne links / rechts)
214	5	Steuergerät Hilfs
215	5	Steuergerät Hilfs
216	5	Steuergerät Hilfs
217	5	Zusätzliches Audiomodul
218	5	Steuergerät Hilfs
219	5	Zusätzliches Audiomodul
220	5	Steuergerät Hilfs

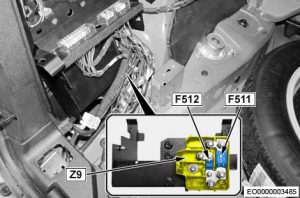

Sicherungshalter im Kofferraum

Nr.	Ampere [A]	Beschreibung
301	10	Steuergerät Hilfs
302	5	Hilfsmodul Schaltercluster
303	5	Zusätzliches Audiomodul
304	5	Steuergerät Hilfs (SEC)
311	30	Fensterversorgung
312	30	Fensterversorgung
313	30	Fensterversorgung
314	30	Fensterversorgung
615	5	Elektronik für Elektrofahrzeuge (EME)
612

Nr.	Ampere [A]	Beschreibung
511	100	Sicherung (ohne Hilfsbatterie): 301, 302, 303, 304, 311, 312, 313, 314.
	100	Sicherung (mit Hilfsbatterie): 201, 202, 203, 204, 205, 206, 207, 208, 209, 210, 211, 212, 213, 214, 215, 216, 217, 218.
512	100	Sicherung (ohne Hilfsbatterie): 301, 302, 303, 304, 311, 312, 313, 314.
	100	Sicherung (mit Hilfsbatterie): 201, 202, 203, 204, 205, 206, 207, 208, 209, 210, 211, 212, 213, 214, 215, 216, 217, 218.
