Volkswagen Bora (1999-2006) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Volkswagen Bora (1999–2006), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.

Volkswagen Bora (1999-2006) – Sicherungsplan

Baujahr: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Bora ist die Sicherung 27 im Sicherungsplan des Armaturenbretts.

Sicherungskasten Armaturenbrett

Nummer	Ampere [A]	Beschreibung
1	5	Z4 – Beheizter Außenspiegel Fahrerseite (Modelle ohne elektrische Fensterheber) Z5 – Beheizter Außenspiegel Beifahrerseite (Modelle ohne elektrische Fensterheber) Z20 – Heizelement linker Scheibenwischer Z21 – Heizelement rechter Scheibenwischer
2	5	E3 – Warnblinkschalter J1 – Blinkerrelais M5 – Blinkerlampe vorne links M6 – Blinkerlampe hinten links M7 – Blinkerlampe vorne rechts M8 – Blinkerlampe hinten rechts J567 – Steuergerät für Abgasleuchte links J568 – Steuergerät für Abgasleuchte mit Scheinwerfer-Leuchtweitenregulierung rechts
3	5	J5 – Nebelscheinwerferrelais E20 – Schalter und Regler für Instrumentenbeleuchtung
4	5	X – Kennzeichenbeleuchtung
5	7.5	E45 – Tempomatschalter E221 – Bedieneinheit im Lenkrad E227 – Tempomat (CCS) SET-Taste G65 – Hochdrucksensor (Klimaanlage) J131 – Steuergerät für beheizbaren Fahrersitz J132 – Steuergerät für beheizbaren Beifahrersitz J245 – Schiebedach-Steuergerät (Modelle ohne Zentralverriegelung) J255 – Climatronic G266 – Ölstands- und Öltemperatursensor J293 – Kühlerlüftersteuergerät, Multifunktionslenkrad J393 – Komfortsystem (E231 – Taste für beheizbare Außenspiegel), J453 – Multifunktionslenkrad-Steuergerät J446 – Parklenkassistent-Steuergerät J503 – Steuergerät mit Display für Radio- und Navigationssystem N147 – Zweiwegeventil für Kühlung (über F269 – Temperaturklappenpositionsschalter) V154 – Motor für Frischluft-/Umluftklappensteuerung
6	55	Bis April 2001: J379 – Zentralverriegelungs- und Alarmanlagensteuergerät Ab September 2002: J651 – Absperrventilrelais 1 (Motorcode BEH)
7	10	K142 – Warnleuchte für Getriebeposition P / N M16 – Rückfahrlichtlampe links M17 – Rückfahrlichtlampe rechts
8	5	J412 – Steuergerät für Mobiltelefon-Elektronik
9	5	E256 – TCS- und ESP-Taste G85 – Lenkwinkelsensor J104 – ABS-Steuergerät / ABS mit EDL / ASR / ESP
10	15 510,	Bis Oktober 2001: Motorsteuerung: Benzin Motorsteuerung Diesel Ab November 2001: R – Radio (S-Kontakt) J285 – Anzeige im Kombiinstrument J503 – Steuergerät mit Display für Radio und Navigation
11	5	J285 – Steuergerät mit Display im Kombiinstrument N110 – Elektromagnetventil für Getriebesperre
12	7.5	J412 – Steuergerät für Mobiltelefon-Elektronik G273 – Sensor für Innenraumüberwachung G274 – Sender für Innenraumüberwachung T16 – 16-poliger Stecker (in der Mittelkonsole, Stecker für Fahrzeugdiagnose) W11 – Leseleuchte hinten links (Modelle mit Innenraumüberwachung) W12 – Leseleuchte hinten rechts (Modelle mit Innenraumüberwachung)
13	10	F – Bremslichtschalter M9 – Bremslichtlampe links (nur Golf / Bora) J… ..-. Motorsteuergeräte J104 – ABS-Steuergerät / ABS mit EDL / ASR / ESP M9 – Bremslichtlampe links (nur Golf / Bora) M10 – Bremslichtlampe rechts (nur Golf / Bora) M21 – Bremslichtlampe links und hinten (nur Golf Variant / Bora Variant) M25 – Hochgesetzte Bremslichtlampe
14	10	J393 – Zentrales Steuergerät für Komfortsystem (Modelle ohne Zentralverriegelung) J546 – Modelle mit Fernentriegelung der Heckklappe ohne Zentralverriegelung: M27 – Warnleuchte linke Tür M28 – Warnleuchte rechte Tür W – Innenbeleuchtung vorne W3 – Kofferraumbeleuchtung W11 – Leseleuchte hinten links W12 – Leseleuchte hinten rechts W14 – Beleuchteter Schminkspiegel (vorne Beifahrerseite) W18 – Kofferraumbeleuchtung links W19 – Leseleuchte / Fahrerseite W20 – Beleuchteter Schminkspiegel (Fahrerseite)
15	5	G85 – Lenkwinkelsensor J217 – Automatikgetriebe-Steuergerät J285 – Steuergerät mit Display im Kombiinstrument
16	10	J255 – Climatronic J293 – Kühlerlüftersteuergerät
17	–	–
18	10	J285 – Steuergerät mit Display im Kombiinstrument L2 – Glühlampe rechts mit Doppelfaden (nur Bora) M32 – Glühlampe rechter Scheinwerfer (nur Golf)
19	10	L1 – Glühlampe links mit Doppelfaden (nur Bora) M30 – Glühlampe linker Scheinwerfer (nur Golf)
20	15	E102 – Scheinwerfer-Leuchtweitenregler J427 – Start rechter Scheinwerfer für Gasentladungslampe J568 – Steuergerät für Gasentladungslampe mit Scheinwerfer-Leuchtweitenregulierung rechts L2 – Glühlampe mit Doppelfaden rechts (nur Bora) M31 – Glühlampe rechtes Abblendlicht (nur Golf) V48 – Motor für linken Scheinwerfer-Leuchtweitenregler V49 – Motor für rechten Scheinwerfer-Leuchtweitenregler
21	15	L1 – Glühlampe links mit Doppelfaden (nur Bora), M29 – Glühlampe linkes Abblendlicht (nur Golf) J426 – Start Gasentladungslampe links, J567 – Steuergerät für Gasentladungslampe mit Scheinwerfer-Leuchtweitenregulierung links

22	5	J285 – Steuergerät mit Display im Kombiinstrument M3 – Glühlampe rechte Seite
23	5	J285 – Steuergerät mit Display im Kombiinstrument M1 – Glühlampe linke Seite
24	20	E22 – Intervallwischerschalter, Scheibenwischermotor J31 – Relais für Intervallautomatik und Scheibenwischer V – Scheibenwischermotor V59 – Scheibenwischerpumpe vorne und hinten
25	20	E9 – Frischluftgebläseschalter E35 – Klimaanlagenschalter N24 – Vorwiderstand Frischluftgebläse mit Überhitzungssicherung V2 – Frischluftgebläse J293 – Kühlerlüftersteuergerät J255 – Klimatronic J… – Motorsteuergeräte
26	25	Z1 – Beheizbare Heckscheibe
27	15	Bis November 2005: V12 – Heckwischermotor Ab Dezember 2005: U1 – Zigarettenanzünder U5 – 12 V Steckdose, links im Kofferraum
28	15	G6 – Kraftstoffpumpe (Förderpumpe)
29	15 2010	Benzin (nicht für Motorcode BDE) Motorsteuerung: Motorcode BDE Motorsteuerung: Diesel
30	20	J245 – Schiebedach-Steuergerät V1 – Schiebedachmotor
31	20 5	J217 – Automatikgetriebe-Steuergerät F125 – Multifunktionsschalter J542 – Bremskraftverstärker-Steuergerät J492 – Allradantrieb-Steuergerät (4 Bewegungen)
32	10 30	Einspritzdüsen: Benzin Motorsteuerung: Diesel
33	20	J31 – Relais für Intervallautomatik und Scheibenwischer V11 – Scheinwerferreinigungsanlage-Pumpe
34	10	Motorsteuerung
35	30	U10 – Anhängersteckdose Bis November 2005: U5-12 V Steckdose links im Kofferraum
36	15	J5 – Nebelscheinwerferrelais L22 – Nebelscheinwerferlampe links L23 – Nebelscheinwerferlampe rechts L46 – Nebelschlussleuchte links J285 – Steuergerät mit Display im Kombiinstrument
37	15 510,	Bis Oktober 2001: J285 – Steuergerät mit Display im Kombiinstrument J503 – Steuergerät mit Display für Radio und Navigationssystem R – Radio, S-Kontakt Ab November 2001: Motorsteuerung Benzin Motorsteuerung: Diesel
38	15	E204 – Fernschalter Tankdeckel J379 – Zentralverriegelungs- und Diebstahlwarnanlagensteuergerät J386 – Fahrertürsteuergerät J387 – Beifahrertürsteuergerät J388 – Hintere linke Türsteuergerät J389 – Hintere rechte Türsteuergerät J398 – Relais für Heckklappenfernentriegelung V155 – Motor für Tankdeckelverriegelung
39	15	E3 – Warnblinkschalter J1 – Blinkerrelais J567 – Steuergerät für Abgasleuchten mit Leuchtweitenregulierung rechts J568 – Steuergerät für Abgasleuchten mit Leuchtweitenregulierung rechts M5 – Glühlampe vordere linke Blinkleuchte M6 – Glühlampe hintere linke Blinkleuchte M7 – Glühlampe vordere rechte Blinkleuchte M8 – Glühlampe hintere rechte Blinkleuchte
40	20	H1 – Zweiklanghorn
41	15	U1 – Zigarettenanzünder (bis November 2005)
42	25	R – Radio R12 – Verstärker J503 – Steuergerät mit Display für Radio und Navigationssystem J415 – Navigationssystem-Tuner für Fernsehen J559 – Verkehrsinfo-Steuergerät
43	10	Motorsteuerung
44	15	J131 – Steuergerät für beheizbaren Fahrersitz. J132 – Steuergerät für beheizbaren Beifahrersitz

Position der Sicherungen in der Sicherungshalterung / Batterie

Bis August 2000

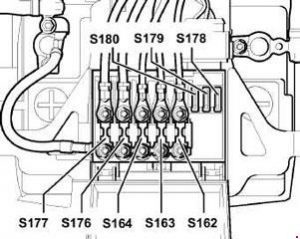

Ab September 2000

Nummer	Ampere [A]	Beschreibung
S162	50	Pin-Heizung
S163	50	Motorsteuerung
S164	40	Kühlerlüfter
S176	110	Innenraum
S177	110 150,	Lichtmaschine (90 A) Lichtmaschine (120 A)
S178	30	ABS (Pumpe)
S179	30	ABS
S180	30	Kühlerlüfter

Position der Relais und Sicherungen

Sicherungsplätze auf der Relaisplatte
ZA	–	Sicherung Sitzverstellung
b	–	Sicherungen für V192 – Vakuumpumpe für Bremsen (ab Mai 2002)
do	–	Sicherung Fensterheber, Zentralverriegelung und beheizbarer Außenspiegel (nur Modelle mit Komfortsystem und Fensterhebern)
Position der Relais auf der Relaisplatte
1	J4 – Doppelhornrelais (53)
2	J59 – Relais für Entlastung Kontakt X (18) J59 – Relais für Entlastung Kontakt X (100)
3	Leer
4	J17 – Kraftstoffpumpenrelais (409) J52 – Glühkerzenrelais (103)
V / VI	J31 – Relais für automatischen Intervallwischer und Scheibenwischer, ohne Scheinwerferreinigungsanlage (377), -mit Scheinwerferreinigungsanlage (389), -mit Regensensor (192)
Relaispositionen auf der zusätzlichen 13-poligen Platte über der Relaisplatte, Fahrzeuge mit Linkslenkung
1	Leer
2	J398 – Relais für Heckklappenfernentriegelung (79) J546 – Fernbedienung für Heckklappenentriegelung (407)
3	Leer
4	J5 – Nebelscheinwerferrelais (53)
5	J453 – Multifunktionslenkrad-Steuergerät (450)
6	J453 – Multifunktionslenkrad-Steuergerät (450)
7	J508 – Relais für Bremslichtabsenkung (206)
8	J99 – Relais für beheizbaren Außenspiegel (53) J541 – Relais für Kühlmittelabsperrventil (53)
9	J17 – Kraftstoffpumpenrelais, Dieselmotor mit Allradantrieb, (53)
10	J17 – Kraftstoffpumpenrelais (Förderpumpe) (167)
11	J226 – Anlasssperre und Rückfahrlichtrelais (175)
12	J317 – Klemme 30 Spannungsversorgungsrelais (109)
13	J151 – Relais für Kühlmittel-Nachlaufpumpe (53)

Sicherungsplätze auf der zusätzlichen 13-poligen Platte, Fahrzeuge mit Linkslenkung:
re	–	Leer
mi	–	Leer
fa	15A	S30 – Einzelsicherung Heckscheibenwischer (ab Dezember 2005), S144 – Sicherung Zentralverriegelung Alarmanlage (ATA-Anzeige)
sol	15A	S111 – Sicherung Diebstahlwarnanlage (ATA-Horn)
1	J453 – Multifunktionslenkrad-Steuergerät (450)
2	J453 – Multifunktionslenkrad-Steuergerät (450)
3	J5 – Nebelscheinwerferrelais (53)
4	Leer
5	J398 – Relais für Heckklappenfernentriegelung (79) J546 – Fernbedienung für Heckklappenentriegelung (407)
6	Leer
7	J151 – Relais für Kühlmittel-Nachlaufpumpe (53)
8	J317 – Klemme 30 Spannungsversorgungsrelais (109)
9	J226 – Anlasssperre und Rückfahrlichtrelais (175)
10	J17 – Kraftstoffpumpenrelais (Förderpumpe) (167)
11	J17 – Kraftstoffpumpenrelais, Dieselmotor mit Allradantrieb, (53)
12	J99 – Relais für beheizbaren Außenspiegel (53) J541 – Relais für Kühlmittelabsperrventil (53) J193 – Relais für Zigarettenanzünder (53)
13	J508 – Relais für Bremslichtabsenkung (206)
re	15A	S144 – Sicherung Zentralverriegelung Diebstahlwarnanlage (ATA-Anzeige)
mi	15A	S111 – Sicherung Diebstahlwarnanlage (ATA-Horn) S30 – Einzelsicherung Heckscheibenwischer (ab Dezember 2005)
fa	–	Leer
sol	–	Leer
