Volkswagen ID.3 (2019-2021) – Sicherungskasten

In diesem Artikel finden Sie Sicherungskastendiagramme für den Volkswagen ID.3 (2019–2021), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.

Volkswagen ID.3 – Sicherungsplan

Baujahr: 2017, 2018, 2019, 2020, 2021.

VW ID.3 – Sicherungen

1.1 Sicherungskasten A -SA-, Volkswagen ID.3 ab November 2019

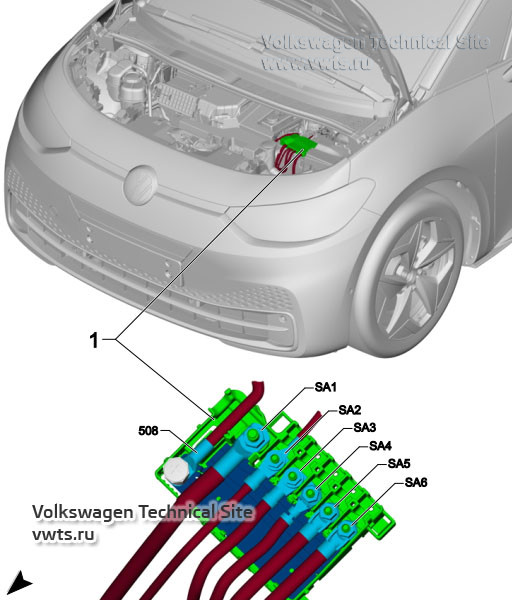

1.1.1 Einbauort Sicherungskasten A -SA-, ab November 2019

1 – Sicherungskasten A
-SA Sicherung auf Multifuse-Leiste

1.1.2 Sicherungsbelegung für Sicherungskasten A -SA-, Volkswagen ID.3 ab November 2019.

1.2 Sicherungskasten B -SB-, ab November 2019.

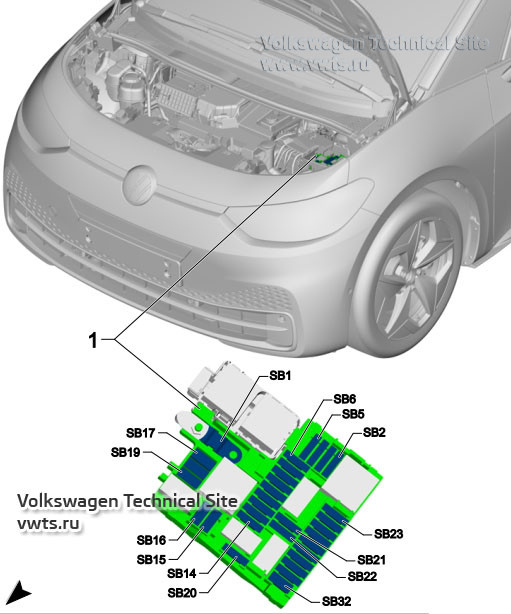

1.2.1 Einbauort Sicherungskasten B -SB-, ab November 2019.

1 – Sicherungskasten B -SB

1.2.2 Sicherungsbelegung für Sicherungskasten B -SB-, Volkswagen ID.3 ab November 2019

1.3 Sicherungsträger C -SC-, VW ID.3 ab November 2019.

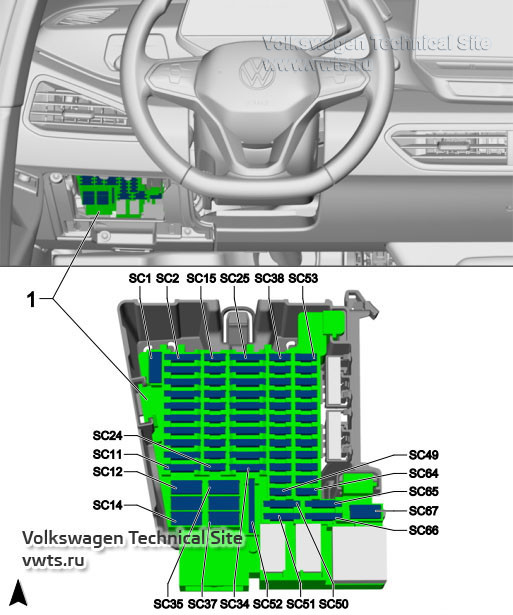

1.3.1 Einbauort Sicherungsträger C -SC-, Volkswagen ID.3 Modelle mit Linkslenkung, ab November 2019.

1 – Sicherungsträger C -SC

Sicherungsfarben für J-Case Sicherung:
♦ 50 A – rot
♦ 40 A – grün
♦ 30 A – rosa
Sicherungsfarben für ATO Flachsicherung:
♦ 40 A – orange
♦ 30 A – hellgrün
♦ 25 A – natur (weiß)
♦ 20 A – gelb
♦ 15 A – hellblau
♦ 10 A – rot
♦ 7,5 A – braun
♦ 5 A – hellbraun
♦ 1 A – schwarz
Sicherungsfarben für Mini-Sicherungen:
♦ 20 A – gelb
♦ 15 A – hellblau
♦ 10 A – rot
♦ 7,5 A – braun
♦ 5 A – hellbraun
♦ 1 A – schwarz

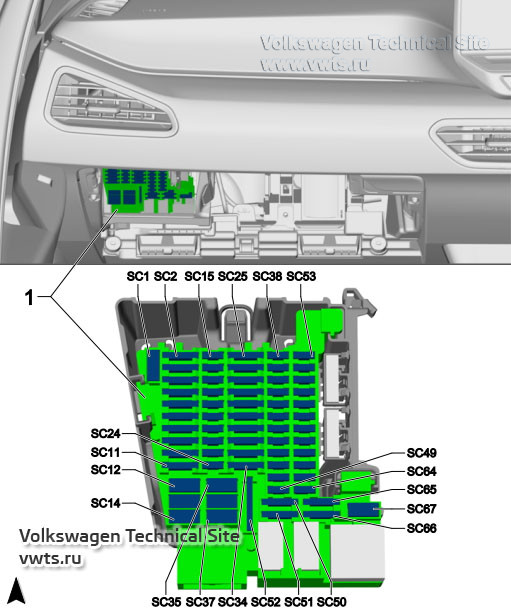

1.3.2 Einbauort Sicherungsträger C -SC-, Modelle mit Rechtslenkung, Volkswagen ID.3 ab November 2019

1 – Sicherungshalter C -SC

1.3.3 Sicherungsbelegung für Sicherungshalter C -SC-, Volkswagen ID.3 ab November 2019

1) Modelle mit Linkslenkung
2) Modelle mit Rechtslenkung

1.4 Sicherungsträger C -SC-, VW ID.3 ab Juli 2020.
1.4.1 Einbauort Sicherungsträger C -SC- Modelle mit Linkslenkung, Volkswagen ID.3 ab Juli 2020.

1.4.2 Einbauort Sicherungsträger C -SC- Modelle mit Rechtslenkung, VW ID.3 ab Juli 2020.

1.4.3 Sicherungsbelegung für Sicherungsträger C -SC-, Volkswagen ID.3 ab Juli 2020.

1) Modelle mit Linkslenkung
2) Modelle mit Rechtslenkung

1.5 Einzelne Sicherungen, Volkswagen ID.3 ab November 2019.

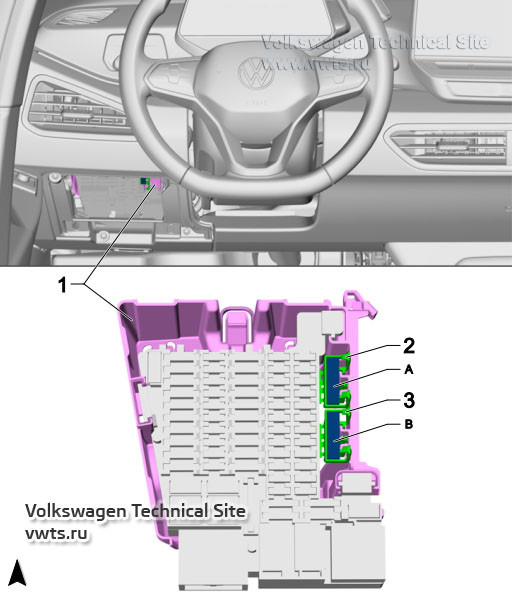

1.5.1 Einbauposition der einzelnen Sicherungen, Modelle mit Linkslenkung, ab November 2019.

1 – Halterung
2 – Sicherungshalter 1 -ST1-

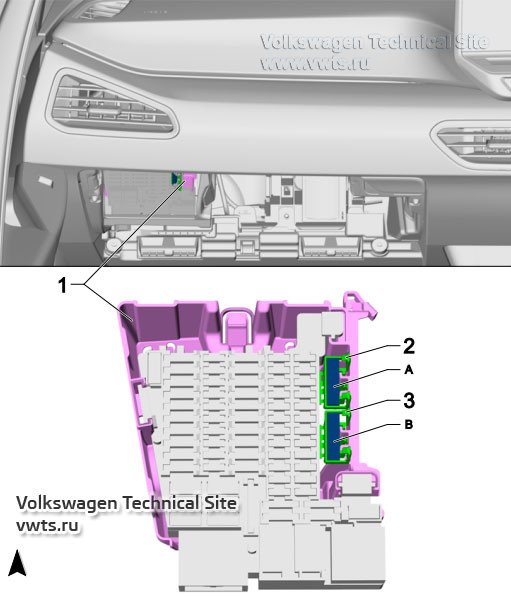

3 – Sicherungshalter 2 -ST2- 1.5.2 Einbauposition

der einzelnen Sicherungen, Modelle mit Rechtslenkung, ab November 2019.

1 – Halterung
2 – Sicherungshalter 1 -ST1-
3 – Sicherungshalter 2 -ST2-

1.5.3 Zuordnung der einzelnen Sicherungen, Volkswagen ID.3 Modelle mit Linkslenkung, ab November 2019.

1.5.4 Zuordnung der einzelnen Sicherungen, VW ID.3 Modelle mit Rechtslenkung, ab November 2019.

Über den Volkswagen ID.3 (2019-2021)

Der Volkswagen ID.3, vorgestellt in den Jahren 2019 bis 2021, ist das erste vollelektrische Modell der Marke Volkswagen, das auf der MEB-Plattform basiert. Dieses Modell wurde mit einem Schwerpunkt auf Nachhaltigkeit und innovativen Technologien entwickelt und bietet verschiedene Batterievarianten, die eine Reichweite von 330 km bis 550 km nach WLTP ermöglichen. Der ID.3 zeichnet sich durch ein modernes Design, einen geräumigen Innenraum und fortschrittliche Fahrerassistenzsysteme aus. Sein Elektromotor sorgt für eine sanfte und leise Fahrt, was ihn zu einem idealen Fahrzeug für den Stadtverkehr und längere Fahrten macht.

Sicherungsbelegung Volkswagen ID.3

Diese Seite zeigt die Sicherungsbelegung für den Volkswagen ID.3, die entscheidend für das Verständnis des elektrischen Systems des Fahrzeugs ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Motorraum und im Fahrzeuginnenraum, oft im Bereich des Armaturenbretts. Das Diagramm zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist so konzipiert, dass er alle wichtigen elektrischen Schaltkreise des Fahrzeugs schützt, und daher ist es unerlässlich, die Empfehlungen des Herstellers bei der Wartung zu befolgen.
