Volkswagen Crafter (2007-2016) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Volkswagen Crafter (2007–2016), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Volkswagen Crafter – Sicherungskasten-Diagramm
Baujahr: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Crafter ist die Sicherung 13 im Sicherungskasten des Motorraums.

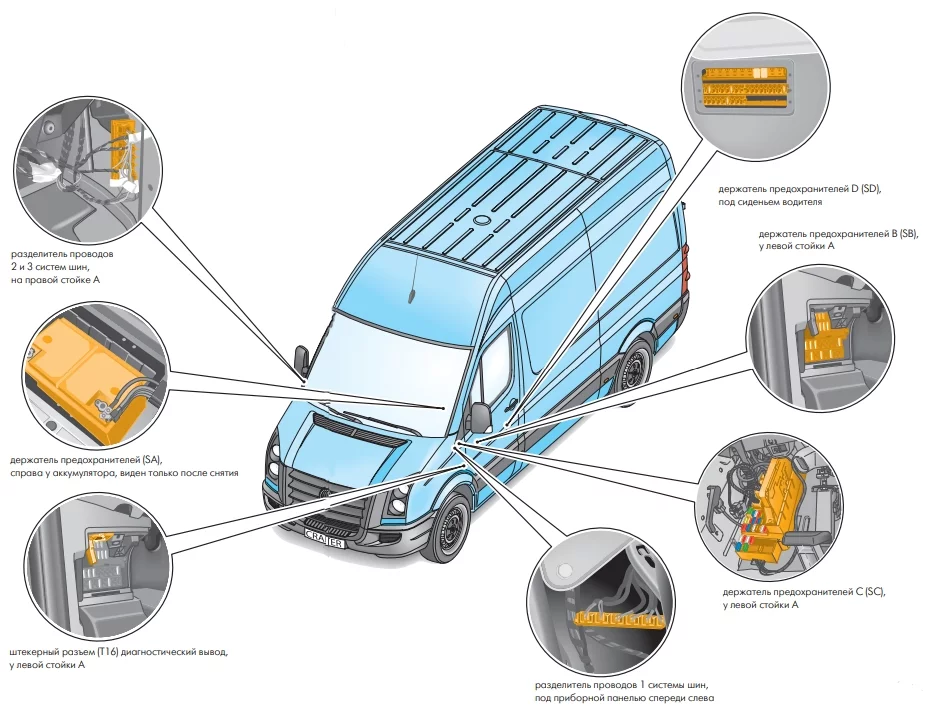

Übersicht der Montagepunkte
- Sicherung Spannungsversorgung Klemme 30 -S190-
- Sicherungshalter A -SA- Sicherungen
- Sicherungshalter B -SB- Sicherungen
- Sicherungshalter C -SC- Sicherungen
- Sicherungshalter D -SD- Sicherungen
- Einzelne Sicherungen unter dem Fahrersitz
Sicherungen (SA) am Sicherungshalter, an der Batterie (2)
Sicherungen an der Batterie
| Nummer | Ampere [A] | Beschreibung |
| 1 | 80 | Steuergerät für automatische Startzeit -J179- |
| 2 | 40 60/80 |
Steuergerät für Kühlerlüfter -J293-
(nur bei Modellen mit Klimaanlage); Kühlerlüfter -V7- (nur bei Modellen mit Klimaanlage); Rechter Kühlerlüfter -V35- (nur bei Modellen mit Klimaanlage). |
| 3 | 80 | Steuergerät für Stromversorgung -J519-;
Relais für Motorbauteile Motor -J757-; Sicherungshalter C -SC- SC2, SC3, SC8 – SC10, SC16. |
| 4 | 150 | Zusatzbatterie -A1-;
Sicherung für Kippmechanismus -S186-; (vor August 2006); Sicherung 1 (30) -S204- (ab Juli 2006); Sicherung 2 (30) -S205- (ab September 2006); Hauptsicherung für viele Ausstattungskonfigurationen Ausstattung -S245 – (vor August 2006); Sicherungshalter D -SD- SD23 – SD25, SD28 (ab September 2006 bei Modellen mit zweiter Batterie). |
| 5 | 150 | Klemme 15 Spannungsversorgungsrelais -J329-;
Relais für akustisches Signal -J413-; Steuergerät für Stromversorgung -J519-; Klemme 15 Spannungsversorgungsrelais 2 -J681-; Sicherung Start/Stopp-Betrieb -S349- (ab November 2011); Sicherungshalter B -SB- SB1 – SB18 Sicherungshalter C -SC- SC4 – SC7, SC11 – SC15, SC17 – SC25 |
| 6 | – | Entlastungsrelais Klemme 15 -J404-;
Spannungsversorgungsrelais 1 -J701- (ab November 2013); Entlastungsrelais 2 für Klemme 15 -J817- (nur für Modelle der Gewichtsklasse 3,8 t); Entlastungsrelais 3 für Klemme 15 -J896- (nach November 2011); Sicherung für beheizbare Windschutzscheibe -S127-; Sicherung 1 -S131- (nach November 2011); Sicherung 1 (30) -S204- (vor Juni 2006); Sicherungshalter D -SD- SD10 – SD33, SD42. |
| 7 | 150 | Zusatzluftheizelement -Z35- |
Sicherungen (SB) am Sicherungshalter B, A-Säule links (3)
Sicherung an der A-Säule links.
| Nummer | Ampere [A] | Beschreibung |
| 1 | 25 | Fahrertürsteuergerät -J386- |
| 2 | 10 | Diagnoseanschluss -U31- |
| 3 | 25 | ABS-Steuergerät -J104- |
| 4 | 40 | ABS-Steuergerät -J104- |
| 5 | – | -Nicht verwendet- |
| 6 | 7.5 | Steuergerät für Reduktionsmittelstand
Reduktionsmittel -G698- (von November 2008 bis Mai 2009); Einwegventil für Reduktionsmittel -N473- (von November 2008 bis Mai 2009); Pumpe für Reduktionsmittel -V437- (von November 2008 bis Mai 2009); – Nicht verwendet – (ab Mai 2009) Stromversorgungsgerät für das System Dosierung des Reduktionsmittels -GX19- (ab November 2013); NOx-Sensor-Steuergerät -J583- (ab November 2013); Relais 1 für Spannungsversorgung -J701- (ab November 2013); NOx-Sensor 2 Steuergerät -J881- (ab November 2013); Relais für Reduktionsmitteldosiersystem Mittel -J963- (ab November 2013); Reduktionsmittelpumpe -V437- (ab November 2013). |
| 7 | 30 | Scheinwerferreinigungsanlage Pumpe -V11- |
| 8 | 15 | Drehschalter für Lichtanlage und
Sirene -E11- (ab Juli 2006); Lichtdrehschalter -E162- (ab Juli 2006); Akustisches Signal -H12-; Relais für Warnsystem 1 -J460-; Relais für Sirenenanlage 2 -J645- (ab Juli 2006). |
| 9 | 10 | Relais für Dachblinker -J436-
(ab Mai 2007). |
| 10 | 15 | Radio -R- Steuergerät mit Display für Radio und Navigation -J503- |
| 11 | 7.5 | Steuergerät für Elektronik
Mobiltelefon -J412-; Tachograph-Steuergerät -J621-. |
| 12 | 30 | Ausgangsschalter Heizung/Warm -E16-;
Frischluftgebläse-Relais -J13-; Frischluftgebläse-Steuerung -J126-; Frischluftgebläse -V2-; |
| 13 | 7.5 | Vorwahluhrschalter -E111-;
Fernbedienung für Kühlmittelheizung -R149-; |
| 14 | 30 | Steuergerät für zentrale Instrumententafel
Instrumententafel -J819- |
| 15 | 10 | Schalter für Laderaumbeleuchtung
Laderaum -E481-; (bis Oktober 2008); Nicht verwendet. |
| 16 | 10 | Ausgangsschalter Heizung/Warm -E16-;
Klimaanlagen-Steuermodul -J301-; CD-Wechsler -R41-. |
| 17 | 10 | Innenbeleuchtungsschalter -E599-;
Schalter für hintere Innenbeleuchtung -E6- (von November 2012 bis Mai 2013). |
| 18 | – | Nicht verwendet |

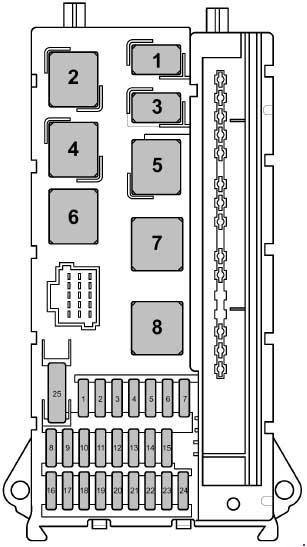

Sicherungen (SC) am Sicherungshalter C, an der A-Säule links (4)
Sicherung an der A-Säule links.
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Hochtonhorn -H2- |
| 2 | 25 | Elektronische Zündsperre -D9-;
El. kontrollieren. Schalter. Schloss CU -J764- |
| 3 | 10 | Elektronische Zündsperre -D9-;
Steuergerät in der Instrumententafel -J285-; Motorsteuergerät -J623- (ab Mai 2012). |
| 4 | 5 | Lichtschalter -E1-;
Steuergerät für die zentrale Instrumententafel Instrumententafel -J819- |
| 5 | 30 | Scheibenwischermotor -V- |
| 6 | 15 | Druckpumpe des Versorgungssystems -G6- |
| 7 | 5 | Steuergerät für Lenksäulenelektronik -J527- |
| 8 | 20 | Motorsteuergerät -J623- |
| 9 | 20 25 |
Sicherung 6 am Sicherungshalter B -SB6-
(von November 2008 bis Mai 2009); Sicherungshalter D -SD- SD34 – SD36 (von Mai 2009 bis November 2013). |
| 10 | 10 | Luftmassenmesser -G70- (ab Mai 2012);
Steuergerät für Reduktionsmittelstand -G698- (ab Mai 2012); Heizelement für Ölwannenverdampfer -N79- (ab Mai 2012); Ventil zur Kraftstoffdruckregelung -N276-; Ventil zur Abgasrückführung im Kühler -N345- (ab Mai 2012); Einwegventil für Reduktionsmittel -N473- (ab Mai 2012); Kühlerpumpe mit Abgasrückführung -V400- (ab Mai 2012); Pumpe für Reduktionsmittel -V437- (ab Mai 2012). |
| 11 | 15 | Überlastrelais 2 für Klemme 15 -J817-
(nur für Modelle der Gewichtsklasse 3,8 t); Sicherung 1 am Sicherungshalter D -SD1-; Sicherung 2 am Sicherungshalter D -SD2-; |
| 12 | 10 | Airbag-Steuergerät -J234- |
| 13 | 15 | Lichtschalter im Handschuhfach -E26-;
Zigarettenanzünder -U1- |
| 14 | 5 | Lichtschalter -E1-;
Steuergerät in der Instrumententafel -J285-; Diagnoseanschluss -U31-. |
| 15 | 5 | Ausgangsschalter Heizung/Warm -E16-;
Regler für Scheinwerfer-Neigungswinkel -E102-; Motor zur Steuerung des Scheinwerfer-Neigungswinkels links -V48-; Motor zur Steuerung des Scheinwerfer-Neigungswinkels rechts -V49-. |
| 16 | 10 | Hauptschalter Start/Stopp-System -E101-;
Schalter für neutrale Getriebepositionen -F365-; Ölstands- und Temperatursensor -G266-; Kraftstoffpumpenrelais -J17-; Relais für kontinuierliche Kühlmittelzirkulation -J151-; Automatisches Steuergerät für Einschaltzeit -J179-; Spannung an Klemme 50 des Versorgungsrelais -J682-; Anlasserrelais 1 -J906- (ab November 2013); Anlasserrelais 2 -J907- (ab November 2013); Elektromagnetisches Ventil zur Ladedruckregelung -N75-; Kühlmittelzirkulationsventil -N214-; Abgasventil -N220- (ab November 2013); Kraftstoffdosierventil -N290-; Umschaltventil für Abgaskühler mit Rezirkulation -N345-; Lambdasondenheizung -Z19-. |
| 17 | 10 | Airbag-Steuergerät -J234- |
| 18 | 7.5 | Bremslichtschalter -F-
(von Juli 2006 bis November 2011); Bremspedalschalter -F63- (von Juli 2006 bis November 2011); Entlastungsrelais für Klemme 15 -J404-; Spannungsstabilisator -J532- (ab November 2011); Relais für Sonderaufbauten, Klemme 15 -J821- (ab November 2011); Überlastrelais 3 für Klemme 15 -J896- (ab November 2011); |
| 19 | 7.5 | Stromversorgungssteuergerät -J519-
(Innenbeleuchtung) |
| 20 | 25 | Stromversorgungssteuergerät -J519- |
| 21 | 5 | Luftmassenmesser -G70-
Motorsteuergerät -J623- |
| 22 | 5 | Bremslichtschalter -F- (vor Juni 2006);
Bremspedalschalter -F63- (vor Juni 2006); Querbeschleunigungssensor -G200- (ab Juli 2006); Längsbeschleunigungssensor -G251- (ab Juli 2006); ABS-Steuergerät -J104- (ab Juli 2006). |
| 23 | 25 | Anlasser -B-;
Stromversorgungssteuergerät -J519- |
| 24 | 10 | -Reserve Kl. 15-;
Batterieregelungssteuergerät -J840- (ab Mai 2013). |
| 25 | 30 | -12-V-Steckdose -U5- |
Einzelne Sicherungen unter dem Fahrersitz (Sicherungen für Spezialfahrzeuge bis Mai 2013 )
A – Sicherung für Kippmechanismus -S186- bis August 2006.
A – Sicherung 1 (30) -S204- (Entriegelungsvorrichtung / zweite Batterie)
A – Sicherung 2 (30) -S205- nach September 2006 (Ladeplattform / Dreiseitenkipper / Retarder)
A – Hauptsicherung für viele Ausstattungskonfigurationen -S245- Bis August 2006
Einzelne Sicherungen unter dem Fahrersitz (Sicherungen für Spezialfahrzeuge nach Mai 2013 )
A – Sicherung 1 (30) -S204- (Entriegelungsvorrichtung / zweite Batterie)
A – Sicherung 2 (30) -S205- (Ladeplattform / Dreiseitenkipper / Entriegelungsvorrichtung)
Sicherung 1 -S131-
A – Sicherung für Tagfahrlicht -S220- (nur Achleitner)
B – Sicherung 1 -S131- (Druckluftkompressor)

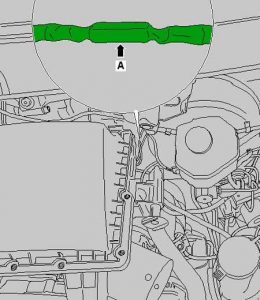

Sicherung Spannungsversorgung Anschluss 30 -S190- (1)
A – Sicherung Spannungsversorgung Anschluss 30 -S190- (im Leitungsabschnitt zwischen Generator und Anlasser)
