Volkswagen Transporter T5 (2003-2014) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Volkswagen Transporter T5 (2003–2014), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
VW Transporter T5 – Beschreibung des Sicherungskastenplans
Baujahr: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

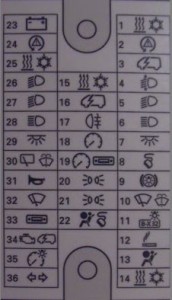

Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Transporter T5 ist die Sicherung 12 im Sicherungskasten.
| Nummer | Ampere [A] | Beschreibung |
| 1 | 25 | Heizung – Klimaanlage |
| 30 | ||
| 2 | 5 | Lenkradpositionssensor |
| 3 | 10 | Multifunktionssteuergerät 1 |
| 4 | 10 | Scheinwerfereinstellung |
| 5 | 15 | Scheinwerfer |
| 6 | 15 | Scheinwerfer |
| 7 | 15 | Multifunktionssteuergerät 1
(Innenleuchte). |
| 8 | 5 | Datenverbindungsstecker (DLC) |
| 9 | 15 | Bremspedalposition |
| 10 | 10 | Scheibenwischer (hinten) |
| 11 | 5 | Kennzeichenleuchte |
| 12 | 15 | Zigarettenanzünder |
| 13 | 5 | SRS-Steuergerät |
| 14 | 30 | Zusatzheizung, Klimaanlagenheizung |
| 15 | 7,5 | Klimaanlage |
| 16 | 5 | Multifunktionssteuergerät 1 |
| 17 | 5 | Nebelschlussleuchten |
| 18 | 5 | Zubehörsteuergerät |
| 19 | 5 | Audioeinheit;
Zubehörsteuergerät 1; Navigationssystem. |
| 20 | 5 | Linke Seitenleuchte;
Linke Bremsleuchte; Linke Rückleuchte. |
| 21 | 5 | Linke Seitenleuchte;
Rechte Bremsleuchte; Rechte Rückleuchte. |
| 22 | 10 | Deaktivierungsanzeige
Airbagsystem; DLC. |
| 23 | 25 | Anlassermotor |
| 40 | Anlassermotor (einige Modelle mit M/T) | |
| 24 | 5 | Lenkradpositionssensor |
| 25 | 5 | Klimaanlage |
| 26 | 30 | Scheinwerferschalter |
| 27 | 15 | Rechter Scheinwerfer |
| 28 | 15 | Fernlichtkontrollleuchte;
Rechter Scheinwerfer. |
| 29 | 10 | Relais für Heckklappensignal |
| 30 | 10 | Beheizte Scheibenwischerdüsen
Frontscheibe; Heckscheibenwischermotor. |
| 31 | 30 | Multifunktionssteuergerät 1
(Hupe) |
| 32 | 25 | Multifunktionssteuergerät 1
(Scheibenwischermotor vorne) |
| 33 | 15 | Audioeinheit;
Navigationssystem; Verkehrsinformationssteuergerät. |
| 34 | 25 | Automatikgetriebe;
Sicherungskasten/Relaisplatte Motorraum 1 (F3, F12, F14-F17, F19, F20, F24). |
| 35 | 5 | Instrumentenbeleuchtung |
| 36 | 25 | Multifunktionssteuergerät 1
(Blinker). |

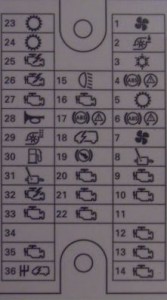

Im Motorraum in der Nähe der Batterie (Batterieabdeckung entfernen)

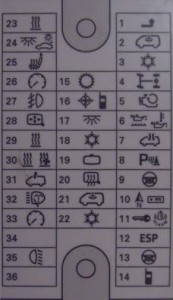

Unter dem Beifahrersitz
| Nr | Ampere [A] | Beschreibung |
| F1 | 15 | Bei zusätzlicher Stromversorgung
(einige Modelle). |
| F2 | 15 | Bei zusätzlicher Stromversorgung
(einige Modelle). |
| F3 | 15 | Bei zusätzlicher Stromversorgung
(einige Modelle). |
| F4 | 15 | Kühlschrank (Wohnmobil);
Sonderfahrzeugausstattung. |
| F5 | 5 | Antennenmodul |
| F6 | 25 | Zusatzheizung |
| F7 | 30 | Heizung/Lüftermotor Klimaanlage (ATC) |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
| F11 | 40 | Steuergerät Türfunktion, hinten rechts
(einige Modelle). |
| F12 | 80 | Zusatzbatterie
(einige Modelle). |
| Relais für gemeinsames Laden
(einige Modelle). |
| Nummer | Beschreibung |
| 1 | – |
| 2 | Relais für gemeinsames Laden
(mit Zusatzbatterie). |
| 3 | Sonderausstattung für Fahrzeuge |
| 4 | Sonderausstattung für Fahrzeuge |
| 5 | Sonderausstattung für Fahrzeuge |
ACHTUNG: Sicherungen F1-F7 / F11 / F12 – Während der Installation können diese Sicherungen je nach Fahrzeugspezifikation an alternativen Positionen montiert werden.
Über Volkswagen Transporter T5 (2003-2014)
Der Volkswagen Transporter T5, hergestellt von 2003 bis 2014, ist die fünfte Generation des beliebten Nutzfahrzeugs des deutschen Herstellers Volkswagen. Dieses Modell ist bekannt für seine Zuverlässigkeit, Geräumigkeit und Vielseitigkeit, was es ideal für verschiedene kommerzielle und private Anwendungen macht. Der Transporter T5 war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die unterschiedliche Leistungen und Kraftstoffeffizienz boten. Dank seiner robusten Konstruktion und modernen Technologien wurde der T5 zu einem beliebten Fahrzeug bei Unternehmern und Familien, die ein zuverlässiges und geräumiges Fahrzeug benötigen.
Sicherungskastenplan Volkswagen Transporter T5
Diese Seite zeigt den Sicherungskastenplan für den Volkswagen Transporter T5, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Pläne geben einen detaillierten Überblick über die Nummerierung der Sicherungen, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
