Volkswagen Transporter T5 GRUNDLAGEN (2009-2014) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Volkswagen Transporter T5 Essentials (2009–2014), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
VW Transporter T5 ESSENTIALS (ab 09.2009-2014) – Sicherungskastenbelegung
Baujahr: 2009, 2010, 2011, 2012, 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Transporter T5 ESSENTIALS ist die Sicherung SF11 im Sicherungskasten.
Lage des Sicherungskastens
| Sicherungskasten | Lage |
| 1 – Sicherungsträger D – SD | Im Motorraum rechts |
| 2 – Sicherungsträger B – SB | In der Mittelkonsole des Armaturenbretts |
| 3 – Sicherungsträger F – SF | Unter dem linken Sitz |
| 4 – Sicherungsträger C – SC | in der Mittelkonsole des Armaturenbretts |
| 5 – Sicherungsträger A – SA | Im Motorraum links |

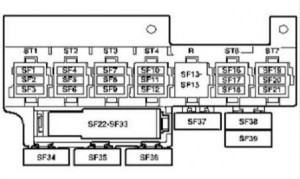

Sicherungsträger F (links im Sitzgestell)
| Nr. | Amp [A] | Beschreibung |
| SF1 | 15 | |
| SF2 | 3 | |
| SF3 | 15 | |
| SF4 | 15 | |
| SF5 | 5 | |
| SF6 | 25 | |
| SF7 | 30 |
12 V Steckdose. |
| SF8 | 25 |
Heizungsregler; Empfänger der Fernbedienung für Standheizung. |
| SF9 | 25 |
Frischluftgebläse-Trennrelais; Motor der hinteren Gebläseregelung. |
| SF10 | 3 |
Zusatzheizungsrelais |
| 15 | ||
| SF11 | 15 | Zigarettenanzünder |
| SF12 | 15 | |
| SF13 | – |
Leer |
| SF14 | – |
Leer |
| SF15 | – |
Leer |
| SF16 | – |
Leer |
| SF17 | – |
Leer |
| SF18 | – |
Leer |
| SF19 | – |
Leer |
| SF20 | – |
Leer |
| SF21 | – |
Leer |
| SF22 | 15 | 12 V Steckdose 2 |
| SF23 | 15 | 12 V Steckdose 3 |
| SF24 | 10 |
Nur Modelle mit Zusatzheizung Kühlmittel |
| 15 | ||
| SF25 | 10 |
Steuergerät Anhängererkennung -J345-30 |
| SF26 | 20 |
Steuergerät Anhängererkennung -J345-30 |
| SF27 | 20 |
Steuergerät Anhängererkennung -J345-30 |
| SF28 | 7,5 |
Steuergerät des Systems Rückfahrkamera -J772-30a |
| SF29 | – | Leer |
| SF30 | 5 |
Steuergerät Sprachverstärker -J656-30 |
| SF31 | – | Leer |
| SF32 | – | Leer |
| SF33 | 15 |
Schalter für Lordosenstützenverstellung Fahrer 30 |
| SF34 | 40 |
Steuergerät Schiebetür rechts -J731- |
| SF35 | 80 |
Batterie-Trennrelais -J7-30 |
| SF36 | 40 |
Stecker mit 17 Pins |

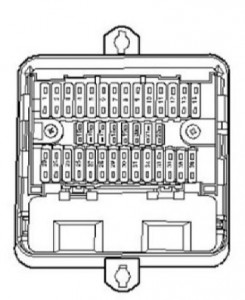

Sicherungsträger D im Elektronikkasten im Motorraum
| Nr. | Amp [A] | Beschreibung |
| 1 | 5 |
Steuergerät Kühlerlüfter -J293-87 |
| 2 | 5 |
Relais Zusatzkühlmittelpumpe -J496-30 |
| 3 | 5 |
Heizelement für Entlüftungsventil Block -N79-15 |
| 4 | – | Leer |
| 5 | 15 |
Mechatronikeinheit für Doppelkupplungsgetriebe -30 J743-; Magnetventil Getriebesperre -N110-; Getriebehebel. |
| 6 | 30 |
ABS-Steuergerät -J104-30 |
| 7 | – | Leer |
| 8 | – | Leer |
| 9 | 5 |
Motorsteuergerät -J623-30 |
| 10 | 5 |
Relais Sekundärluftpumpe -J299- |
| 15 |
Magnetventil Ladedruckregelung -N75-; Magnetventil Aktivkohlefiltersystem – Ventil 1 -N80-; Umschaltventil Abgaskühler mit Abgasrückführung -N345-; Magnetventil Ladedruckregelung 2 -N274-. |
|
| 11 | 30 |
Relais Abblendlicht -J12- |
| 12 | 10 |
Kraftstoffdosierventil -N290-15-; Kraftstoffdruckregelventil -N276- oder 87. |
| 13 | 10 |
Linker Scheinwerferregler -J343-15 |
| 14 | 5 |
Kraftstoffpumpenrelais -J17-15-; Relais Zusatzkraftstoffpumpe -J832-; Kupplungspedalschalter -F36-. |
| 15 | 10 |
Rückfahrlichtschalter -F4-15 |
| 16 | 5 |
Luftmassenmesser -G70-15; Bremslichtschalter -F-17-. |
| 17 | 5 |
TCS- und ESP-Taste -E256-15-; ABS-Steuergerät -J104-. |
| 18 | 5 |
Lenkungsassistenz-Steuergerät -J500— |
| 19 | 5 |
Kupplungspedalschalter -F36-15-; Luftmassenmesser -G70-1. |
| 20 | 5 |
Motorsteuergerät -J623-15 |
| 21 | 5 |
Abgasrückführungsventil -N18-87 |
| 22 | 10 |
Injektor, Zylinder 1 -N30-87a- Injektor, Zylinder 2 -N31-; Injektor, Zylinder 3 -N32-; Injektor, Zylinder 4 -N33-. |
| 23 | 10 |
Rechter Scheinwerferregler -J344-15 |
| 24 | 5 |
Mechatronikeinheit für Doppelkupplungsgetriebe -15 J743-; Getriebehebel -E313-. |
| 25 | 30 |
Motorsteuergerät -J623-87-; Zündtransformator -N152-. |
| 26 | 5 |
Glühlampe für Tagfahrlicht links -L174-87 |
| 27 | 10 |
Kühlmittelumwälzpumpe -V51-87 |
| 28 | 15 |
Hochtonhorn -H2-4) 30 |
| 29 | 5 |
Glühlampe für Tagfahrlicht rechts -L175-87 |
| 30 | 20 |
Druckpumpe des Versorgungssystems -G6-30-; Kraftstoffpumpenrelais -J17-; Relais Zusatzkraftstoffpumpe -J832-. |
| 31 | 15 |
Heizung Lambdasonde -Z19- Heizung Lambdasonde 1 nach Katalysator -Z29-2) |
| 32 | 30 |
Motorsteuergerät -J623-5A-; Elektrische Kraftstoffpumpe 2 Relais -J49-2. |
| 33 | 5 |
Zusatzrelais Kühlmittelpumpe -J496-87 |
| 34 | 5 |
Leistungssteuergerät -J519- (T73b / 59) 30 |
| 35 | – | Frei 87 |
| 36 | 30 |
Zusatzrelais Kühlmittelpumpe -J496-30 |
Hinweis:
1) nur für Motorcodes CAAA, CAAB, CAAC, CCHA
2) nur für Motorcodes AXA
3) nur Modelle mit Dieselmotor
4) nur für Modelle mit Taxiausrüstung.

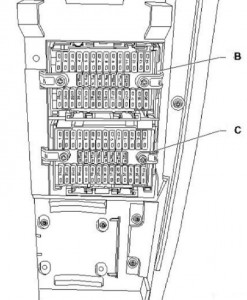

Sicherungsträger B und C – im Sicherungskasten unten in der Mitte des Armaturenbretts
Sicherungsträger B
| Nr. | Amp [A] | Beschreibung |
| 1 | 30 |
Relais Klemme 15 -J329-30 |
| 2 | 5 |
Lenkwinkelsensor -G85-30 |
| 3 | 10 |
Leistungssteuergerät -J519-30 (T73b / 39) |
| 4 | 5 |
Stecker W8 (15a), im hinteren Kabelbaum 15a-; Steuergerät für Spurwechsel 2 -J770-; Steuergerät für Spurwechsel -J769-. |
| 5 | 15 |
Glühlampe mit Doppelfaden linker Scheinwerfer -L1-56b- |
| 6 | 15 |
Glühlampe mit Doppelfaden linker Scheinwerfer -L1-56a- |
| 7 | 15 |
Leistungssteuergerät -J519- (T73a / 66) 1) |
| 8 | 15 |
Heckklappensteuergerät -J605-30-20A-; Akustisches Signal -H12-30-; Bordnetzsteuergerät -J519- (T73/16)- Steuergerät linke Schiebetür -J558-; Heckklappensteuergerät -J605-; Steuergerät rechte Schiebetür -J731-. |
| 9 | 30 |
Leistungssteuergerät -J519-30 |
| 10 | 10 |
Intermittierender Scheibenwischerschalter -E22-15-; Heckwischerschalter -E34-; Regler intermittierender Scheibenwischer -E38-. |
| 11 | 5 |
Kennzeichenbeleuchtung -X-58 |
| 12 | 5 |
Lichtschalter -E1-30 30 A |
| 13 | 7,5 |
Airbag-Steuergerät -J234-15 |
| 14 | 25 |
Steuergerät Lenksäulenelektronik -30 J527- |
| 15 | 7,5 |
Frischluftgebläseschalter -E9-75 |
| 16 | 5 |
Leistungssteuergerät -J519-15 (T73a/44) |
| 17 | 5 |
Kontrollleuchte Nebelschlussleuchte links -K13-RFL-; Glühlampe Nebelschlussleuchte links -L46-. |
| 18 | 5 |
Steuergerät im Kombiinstrument -J285-30 |
| 19 | 5 |
Zünd-/Startschalter -D-86s |
| 20 | 5 |
Diagnoseanschluss -U31-30 |
| 21 | 10 |
Anlasserrelais -J53-50-; Motorsteuergerät -J623-. |
| 22 | 7,5 |
Steuergerät im Kombiinstrument -J285-15-; Diagnoseanschluss -U31-(T16/1). |
| 23 | 30 |
Zünd-/Startschalter -D- 50 5 A-; Bordnetzsteuergerät -J519-(T73b/50)-; |
| 24 | 5 |
Lenkwinkelgeber -G85-15 |
| 25 | 7,5 |
Frischluftgebläseschalter -E9-30 |
| 26 | 30 |
Lichtschalter -E1-75x |
| 27 | 15 |
Glühlampe mit Doppelfaden rechter Scheinwerfer -L2- 56b- B456; Anschluss (56b), im Hauptkabelbaum – Kabelstrang. |
| 28 | 15 |
Glühlampe mit Doppelfaden rechter Scheinwerfer -L2- 56a- B142 Positiver Anschluss 2 (56a), innen – Kabelstrang; Steuergerät im Kombiinstrument -J285- (T32/14)-; |
| 29 | 10 |
Relais Doppelhornsignal-Inverter -J741-30a |
| 30 | 10 |
Heizelement linker Scheibenwischer -Z20-75-; Heizelement rechter Scheibenwischer -Z21-; Motor Heckscheibenwischer -V12-; Motor rechter Heckklappenwischer -V93-; Motor linker Heckklappenwischer -V92-. |
| 31 | 30 |
Leistungssteuergerät -J519-30 (T73 /73) |
| 32 | 30 |
Leistungssteuergerät -J519-30 (T73a/68) |
| 33 | 30 |
Radio -R-30-; Steuergerät mit Display für Radio- und Navigationssystem -J503-. |
| 34 | 25 |
Relais Entlastung Kontakt X -J59-15-; Sicherung 14 am Sicherungsblock D -SD14-; Sicherung 20 am Sicherungsblock D -SD20-. |
| 35 | 5 |
B340 Anschluss 1 (58d), im Hauptkabelbaum 58d – B341; Anschluss 2 (58d), im Hauptkabelbaum B342; Anschluss 3 (58d), im Hauptkabelbaum. |
| 36 | 25 |
Leistungssteuergerät -J519-30 (T73b/13) |
Hinweis:
1) nur für Modelle mit Dachkonsole
Sicherungsträger C
| Nummer | Amp [A] | Beschreibung |
| 1 | 15 | Steuergerät Anhängererkennung -J345-15a-;
Stecker mit 10 Pins-T10bh/1-75a. |
| 2 | 5 | Modul Senden und Empfangen Innenraumüberwachung 2 -30-G305-;
Steuergerät Diebstahl- und Neigungsalarmanlage -J529-. |
| 3 | 101 | Warnblinkschalter -E10- 30 15A-;
Warnblinklichtlampe -K100-. |
| 4 | 10 | Steuergerät Differentialsperre -J187-15a-;
Schalter Hinterachsdifferentialsperre -E121-; Steuergerät Allradantrieb -J492-. |
| 5 | 5 | SC5-10A-6-Pin-Stecker -T6bn / 5-75x |
| 6 | 5 | Ölstands- und Temperaturgeber -G266-15 |
| 7 | 30 | Drehlichtschalter -E162- 30 10 A |
| 8 | 5 | Steuergerät Parklenkassistent -J446-30 |
| 9 | 5 | Steuergerät Lenksäulenelektronik -30 J527-;
Adaptiver Geschwindigkeitsregler -J428-. |
| 10 | 10 | Stellmotor Lenkwinkel linker Scheinwerfer -V48- 15 5 A-;
Stellmotor Lenkwinkel rechter Scheinwerfer -V49-; Schalter und Regler Instrumentenbeleuchtung -E20. |
| 11 | 15 | Steuergerät linke Schiebetür -J558-58 |
| 12 | 5 | Glühlampe für Tagfahrlicht links -L174-30 30 |
| 13 | 5 | Relais CAN-Bus-Isolation Antriebssystem -J788-15 |
| 14 | 5 | Glühlampe für Tagfahrlicht rechts -L175–30A |
| 15 | 5 | Steuergerät Mobiltelefon-Elektronik 15-Steuergerät -J412- |
| 16 | 7,5 | Tuner Navigationssystem für TV -J415-30-;
Schnittstelle für externes Multimediagerät -R215-. |
| 17 | 7,5 | Leistungssteuergerät -J519-
(T73 / 66) 30 1) -1) 30G 2) Innenbeleuchtung und Bereichsbeleuchtung 2) |
| 18 | 5 | Steuergerät für Klimaanlage -J301-30-;
Frischluftgebläseschalter hinten -E179-; Bedien- und Anzeigeeinheit für hinteres Bedienfeld -Climatronic -E265-; Geber für Gebläseregelung hinten -G463-. |
| 19 | 5 | Automatischer Innenspiegel mit Abblendfunktion -Y7- 86s |
| 20 | 10 | Steuergerät für Energieversorgung -J519-30 (T73a / 64) |
| 21 | 5 | Regensensor -G213-RPL |
| 22 | 5 | Druckschalter für Klimaanlage -15-F129-;
Luftgütesensor -G238-. |
| 23 | 10 | Relais für Restwärme -J708-30a-;
Empfänger für Funkfernbedienung für Zusatzkühlung -Heizung -R149-; Bedien- und Anzeigeeinheit für Zusatzheizung -E407-; Bedien- und Anzeigeeinheit für Campingausstattung -E153-. |
| 24 | 7,5 | Zentrale linke Leseleuchte -W39-30G-
Zentrale rechte Leseleuchte -W40-; Hintere linke Leseleuchte -W11-; Hintere rechte Leseleuchte -W12-; Linke Innenbeleuchtung -W16-; Rechte Innenbeleuchtung -W17-; Hintere linke Innenbeleuchtung -W47-; Hintere rechte Innenbeleuchtung -W48-. |
| 25 | 25 | Sitzheizungsregler mit Regler -J396- |
| 26 | 10 | Tachograph -G24-30 |
| 27 | 30 | D51 Plusverbindung 1 (15), im Kabelbaum Motorraum 15 -;
Sicherung 13 im Sicherungshalter D -SD13-; Sicherung 23 im Sicherungshalter D -SD23-. |
| 28 | 5 |
Spiegelverstellschalter -E43-15-; Taste für Außenspiegelheizung -E231-. |
| 29 | 25 |
Heizungssteuergerät -J162-30 |
| 30 | 5 |
Bedien- und Anzeigeeinheit für Campingausstattung 75 -E153-; Relais für Kühlmittelzusatzheizung -J493-. |
| 31 | 25 |
Schiebedachsteuergerät -30 5 AJ245- |
| 32 | 20 |
Relais für Scheinwerferreinigungsanlage -J39-15 |
| 33 | 5 |
Tachograph -G24-15 |
| 34 | 5 | Frei |
| 35 | 20 |
Steuergerät für Energieversorgung -J519-30 (T73b / 11) |
| 36 | 5 |
Stecker mit 10 Pins -T10bh / 9-30 |
Hinweis:
1) nur für Modelle ohne Dachkonsole
2) nur für Modelle mit Dachkonsole.

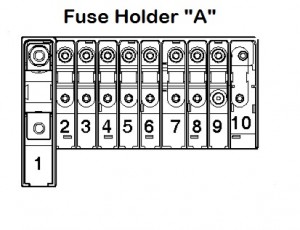

Sicherungshalter A – im Motorraum
| Nummer | Amp[A] | Beschreibung |
| 1 | 175 |
Lichtmaschine -C-30225 A- |
| 2 | 125 |
Relais für Entlastung X-Kontakt -J59-30- B298; Plusverbindung 2 (30), im Hauptkabelbaum -B301; Plusverbindung 5 (30), im Hauptkabelbaum B302; Plusverbindung 6 (30), im Hauptkabelbaum B303; Plusverbindung 7 (30), im Hauptkabelbaum B304; Plusverbindung 8 (30), im Hauptkabelbaum B305; Plusverbindung 9 (30), im Hauptkabelbaum Sicherung 9 im Sicherungshalter B -SB9-; Sicherung 14 im Sicherungshalter B – SB14-. |
| 3 | 50 |
Batterie-Trennrelais -J7-30100A-; Zweites Relais für Batterieladekreis -J713- B310; Plusverbindung 14 (30), im Hauptkabelbaum B311; Plusverbindung 15 (30), im Hauptkabelbaum. |
| 4 | 70 |
D50 Plusverbindung (30) im Kabelbaum Motorraum 30 |
| 5 | 50 |
Zentrale ABS-Sicherung 1 -S123- 30-. Sicherung 6 im Sicherungshalter D -SD6-. |
| 6 | 60 |
Steuergerät für automatische Zündzeitpunktregelung -30 50 A-J179-; Relais für Sekundärluftpumpe -J299-. |
| 7 | 100 |
Steuergerät für Kühlerlüfter -J293-30 |
| 8 | 40 |
Kühlerlüftersteuerung -J293-30 8- Sicherung -40 A – B169 Plusverbindung 1 (30), im 30 50 A Innenkabelbaum 100 A- B170 Plusverbindung 2 (30), im Innenkabelbaum; Sicherung 9 im Sicherungshalter F -SF9-; Sicherung 14 im Sicherungshalter F -SF14-; Sicherung 22 im Sicherungshalter F -SF22-; Sicherung 23 im Sicherungshalter F -SF23-; Sicherung 24 im Sicherungshalter F -SF24-. |
| 9 | 100 |
B272 Plusverbindung (30), im Hauptkabelbaum 30 -; B299 Plusverbindung 3 (30), im Hauptkabelbaum. |
