Volkswagen Caddy (2003-2015) – Sicherungskasten

Elektromechanischer Servolenkungsmotor -V187-;

Kühlerlüfter -V7-;

Kühlmittellüfter rechts -V35-;

Thermoschalter Kühlerlüfter -F18-;

Kühlerlüfter -V7-.

Relais für X-Kontaktentlastung -J59- ^2);

Sicherung 7 am Sicherungsträger -SC7-;

Sicherung 8 am Sicherungsträger -SC8-;

Sicherung 28 am Sicherungsträger -SC28- und -SC33-.

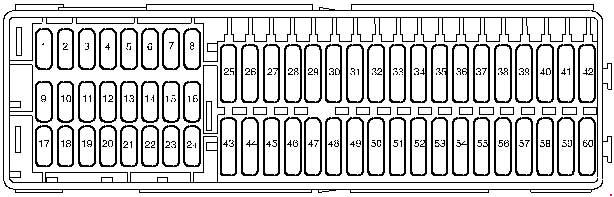

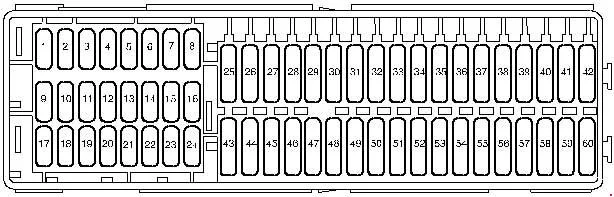

Sicherungen am Sicherungsträger C -SC- (ab November 2006);

Sicherung 20 am Sicherungsträger -SC20- und -SC24-;

Sicherung 42 am Sicherungsträger -SC42- und -SC52- (bis April 2009);

Sicherung 42 am Sicherungsträger -SC42- und -SC53- (ab Mai 2009).

Sicherung 20 am Sicherungsträger -SC20- und -SC24-;

Sicherung 42 am Sicherungsträger -SC42- und -SC52-;

Nicht belegt (ab November 2006);

Hochleistungsrelais -J360- (ab September 2007);

Zusatzluftheizelement -Z35-.

Nicht belegt (ab Mai 2008).

Steuergerät für Lenksäulenelektronik -J527- (ab Mai 2008).

Klemme 15 Relais für Spannungsversorgung 2 -J681- (ab Mai 2008).

Radio -R-.

Klemme 30 Relais für Spannungsversorgung -J317- (BDJ, BST, BLS, BSU, BJB, BCA, BMM);

Motronic-Steuergerät -J220- (BCA);

Motorsteuergerät -J623- (BSX, BUD).

Simos-Steuergerät -J361- (BGU, BSE, BSF).

Motronic-Steuergerät -J220- (BCA).

Zündspule 2 mit Leistungsendstufe -N127- (BCA, BSX, BUD);

Zündspule 3 mit Leistungsendstufe -N291- (BCA, BSX, BUD);

Zündspule 4 mit Leistungsendstufe -N292- (BCA, BSX, BUD);

Zündtransformator -N152- (BGU, BSE, BSF, BSX).

Glühkerzenrelais -J52- (BDJ, BST);

Steuergerät für automatische Glühzeit -J179- (BLS, BSU, BJB, BMM).

Einspritzventil Zylinder 1 -N30- (BUD);

Einspritzventil Zylinder 2 -N31- (BUD);

Einspritzventil Zylinder 3 -N32- (BUD);

Einspritzventil Zylinder 4 -N33- (BUD);

Gaseinspritzventil 1 -N366- (BSX);

Gaseinspritzventil 2 -N367- (BSX);

Gaseinspritzventil 3 -N368- (BSX);

Gaseinspritzventil 4 -N369- (BSX).

Relais für akustisches Signal -J413-;

Hochtonhorn -H2-;

Tieftonhorn -H7-.

Glühkerze 4 -Q13- (BDJ, BST).

Heizung Lambdasonde 1 nach Katalysator -Z29- (BGU, BSE, BSF, BCA, BSX, BUD).

Kupplungspositionssensor -G476-.

Abgasrückführventil -N18- (BDJ, BST).

Magnetventil für Ladedruckregelung -N75- (BJB, BLS, BSU, BMM);

Umschaltventil für Abgasrückführungskühler -N345- (BJB, BLS, BSU, BMM)

Tankverschlussventil 1 -N361- (BSX);

Tankverschlussventil 2 -N362- (BSX);

Tankverschlussventil 3 -N363- (BSX);

Hochdruck-Gasversorgungsventil -N372- (BSX);

Tankverschlussventil 4 -N429- (BSX).

Einspritzventil Zylinder 1 -N30- (BSX);

Einspritzventil Zylinder 2 -N31- (BSX);

Einspritzventil Zylinder 3 -N32- (BSX);

Einspritzventil Zylinder 4 -N33- (BSX);

Magnetventil für Aktivkohlefilteranlage 1 -N80- (BCA, BGU, BSE, BSF, BUD);

Umschaltventil für Gemischzusammensetzung -N156- (BGU, BSE, BSF);

Motor für Gemischzusammensetzungsklappe -V157- (BDJ, BST);

Kühlerlüfterregler -J293-;

Schutzwiderstand -N235-.

Motor für Sekundärluftpumpe -V101-;

Glühkerze 1 -Q10- (BDJ, BST);

Glühkerze 2 -Q11- (BDJ, BST).

Glühkerze 1 -Q10-;

Glühkerze 2 -Q11-;

Glühkerze 3 -Q12-;

Glühkerze 4 -Q13-.

Beifahrertürsteuergerät vorne -J387- (nur Modelle mit elektrischen Fensterhebern).

Stecker 10-polig -T10c- (ab November 2006; nur für Modelle mit elektrischer Schnittstelle).

Motor läuft ohne Schlüsseltaste -E489- (nur Sonderfahrzeuge);

Sonderfahrzeug-Steuergerät -J608- (bis November 2006; nur Sonderfahrzeuge);

Stecker 4-polig -T4g- (nur Sonderfahrzeuge).

Relais für Spannungsversorgung Klemme 15 -J329- (BGU, BSE, BSF, BUD, BSX);

Diagnose-Interface für Datenbus -J533-;

Motorsteuergerät -J623-.

Motor für linken Scheinwerfer-Einstellregler -V48-

Motor für rechten Scheinwerfer-Einstellregler -V49-

Schalter für Traktionskontrollsystem -E132- (ab November 2006);

TCS- und ESP-Taste -E256- (ab November 2006);

Getriebehebel – E313- (ab November 2006; nur Modelle mit Direktschaltgetriebe);

Bremslichtschalter -F- (ab November 2006);

ABS-Steuergerät -J104- (ab November 2006);

Anhängererkennungssteuergerät -J345- (ab November 2006);

Servolenkungssteuergerät -J500- (ab November 2006; nur Modelle mit Servolenkung);

Steuergerät für Getriebehebelsensoren -J587- (ab November 2006; nur Modelle mit Direktschaltgetriebe);

Mechatronik-Einheit für Doppelkupplungsgetriebe -J743- (ab November 2006; nur Modelle mit Direktschaltgetriebe).

Heizelement für Kurbelgehäuseentlüftung -N79- (BCA, BGU, BSE, BSF, BUD, BLS, BSU, BJB);

Rückfahrlichtschalter -F4- (ab November 2006);

Relais für Zusatzheizungsbetrieb -J485- (ab November 2006; nur Modelle mit flüssiger Zusatzheizung);

Stecker 16-polig -T16- (ab November 2006; Anschluss für Eigendiagnose).

Magnetventil für Aktivkohlefiltersystem 1 -N80- (BSX);

Stecker 16-polig -T16- (ab November 2006; Diagnoseanschluss);

Rückfahrlichtschalter -F4- (ab November 2006);

Relais für Zusatzheizungsbetrieb -J485- (ab November 2006; nur Modelle mit flüssiger Zusatzheizung).

Warnleuchte für Beifahrer-Seitenairbag-Deaktivierung -K145-.

Klimaanlagensteuergerät -J301- (nur Modelle mit Sitzheizung und ohne Zentralverriegelung);

Nicht belegt (ab November 2006).

Sprühdüsenheizelement -Z21- (nur Modelle ohne Zentralverriegelung);

Nicht belegt (ab November 2006).

Nicht belegt (ab November 2006).

Relais für Zusatzheizungsbetrieb -J485- (nur Modelle mit flüssiger Zusatzheizung);

Stecker 16-polig -T16- (Diagnoseanschluss);

Nicht belegt (ab November 2006).

Taxi-Signalschalter -E138- (nur Taxi);

Freisprechsystem-Taste -E487- (nur Taxi);

Taxameter -G41- (nur Taxi).

Stecker 28-polig -T28a- (nur Sonderfahrzeuge).

Nicht belegt (ab November 2006).

TCS- und ESP-Taste -E256-;

ABS-Steuergerät -J104-;

Bremslichtschalter -F- (gültig ab Juni 2006)
Nicht belegt (ab November 2006).

Steuergerät für Getriebehebelsensoren -J587- (nur Modelle mit Direktschaltgetriebe);

Mechatronik-Einheit für Doppelkupplungsgetriebe -J743- (nur Modelle mit Direktschaltgetriebe);

Nicht belegt (ab November 2006).

Hochdrucksensor -G65- (nur Modelle mit Klimaanlage);

Ölstands- und Öltemperatursensor -G266- (nur für Modelle mit flexibler Wartungsintervallanzeige);

Steuergerät im Kombiinstrument -J285-.

Kontaktschalter für Nebelschlussleuchte -F216- (nur Modelle mit Anhängerkupplung und ohne Zentralverriegelung).

Fernbedienung für Taxi-Alarme, Steuergerät -J601- (nur Taxi, verwendet ab Juni 2006);

Stecker 10-polig -T10c- (ab November 2006; nur für Modelle mit elektrischer Schnittstelle).

Stecker 10-polig -T10c- (nur für Modelle ohne elektrische Schnittstelle, verwendet ab Juni 2006).

Klimaanlagensteuergerät -J301- (nur Modelle mit Sitzheizung und Zentralverriegelung).

Rechtes Sprühdüsenheizelement -Z21- (nur Modelle mit Zentralverriegelung).

Klimaanlagensteuergerät -J301-;

Relais für Zusatzheizungsbetrieb -J485- (nur Modelle ohne flüssige Zusatzheizung).

Fluoreszierendes Mittellicht Hochdach -W42- (nur Sonderfahrzeuge, verwendet ab Juni 2006).

12-V-Steckdose 2 -U18- (Kofferraum links).

Kraftstoffpumpenrelais -J17- (BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX).

Fahrzeugneigungssensor -G384-;

Akustisches Signal -H12-;

Nicht belegt (ab November 2006).

Pumpe für Scheinwerferreinigungsanlage -V11- (bis November 2006).

Beifahrertürsteuergerät vorne -J387- (nur Modelle mit Zentralverriegelung).

Steuergerät für Beifahrersitzheizung vorne -J132- (bis November 2006);

Steuergerät für beheizte Vordersitze -J774-.

Bordnetzsteuergerät -J519-;

Beheizbare Heckscheibe -Z1-.

Unfallereignisdatenspeicher -J754- (nur Sonderfahrzeuge, gültig ab Juni 2006);

Stecker 10-polig -T10c- (ab November 2006; nur für Modelle mit elektrischer Schnittstelle).

Elektromechanischer Servolenkungsmotor -V187-.

Kühlerlüfter -V7-;

Kühlmittellüfter rechts -V35-;

Thermoschalter Kühlerlüfter -F18-;

Kühlerlüfter -V7-.

Relais für Entlastung X-Kontakt -J59- ²⁾

Sicherung 7 am Sicherungsblock -SC7-

Sicherung 8 am Sicherungsblock -SC8-

Sicherung 28 am Sicherungsblock -SC28- und -SC33-

Sicherung 20 am Sicherungsblock -SC20- und -SC24-

Sicherung 42 am Sicherungsblock -SC42- und -SC52-

Radio -R-

Nicht belegt  (ab Mai 2009)

Klemme 30 Spannungsversorgungsrelais -J317- (BDJ, BST, BLS, BMM, BSU, BJB)

Motorsteuergerät -J623- (BSX, BUD)

Nicht belegt  (ab Mai 2009)

Simos-Steuergerät -J361- (BSE, BSF)

Zündspule 2 mit Leistungsendstufe -N127- (BSX, BUD);

Zündspule 3 mit Leistungsendstufe -N291- (BSX, BUD);

Zündspule 4 mit Leistungsendstufe -N292 – (BSX, BUD);

Zündtransformator -N152- (BSE, BSF, BSX).

Glühzeitrelais -J52- (BDJ, BST);

Steuergerät für automatische Glühzeit -J179- (BJB, BLS, BMM, BSU).

Einspritzventil Zylinder 1 -N30- (BUD)

Einspritzventil Zylinder 2 -N31- (BUD)

Einspritzventil Zylinder 3 -N32- (BUD)

Einspritzventil Zylinder 4 -N33- (BUD)

Gaseinspritzventil 1 -N366- (BSX)

Gaseinspritzventil 2 -N367- (BSX)

Gaseinspritzventil 3 -N368- (BSX)

Gaseinspritzventil 4 -N369- (BSX)

Glühkerze 4 -Q13- (BDJ, BST).

Heizung Lambdasonde 1 nach Katalysator -Z29- (BSE, BSF, BSX, BUD).

Abgasrückführventil -N18- (BDJ, BST).

Magnetventil für Ladedruckregelung -N75- (BJB, BLS, BMM, BSU);

Umschaltventil für Abgasrückführungskühler -N345- (BJB, BLS, BMM, BSU);

Tankabsperrventil 1 -N361- (BSX)  (bis Mai 2009);

Tankabsperrventil 2 -N362- (BSX)  (bis  Mai 2009);

Tankabsperrventil 3 -N363- (BSX)  (bis  Mai 2009);

Hochdruckventil für Gasbetrieb -N372- (BSX);

Tankabsperrventil 4 -N429- (BSX)  (bis  Mai 2009).

Einspritzventil Zylinder 2 -N31- (BSX);

Einspritzventil Zylinder 3 -N32- (BSX);

Einspritzventil Zylinder 4 -N33- (BSX);

Magnetventil für Aktivkohlefilter 1 -N80- (BSE, BSF, BUD);

Umschaltventil für variables Saugrohr -N156- (BSE, BSF);

Saugrohrklappenmotor -V157- (BDJ, BST);

Kühlerlüfterregler -J293-;

Schutzwiderstand -N235-.

Sekundärluftpumpe -V101-;

Glühkerze 1 -Q10- (BDJ, BST);

Glühkerze 2 -Q11- (BDJ, BST).

Glühkerze 1 -Q10-;

Glühkerze 2 -Q11-;

Glühkerze 3 -Q12-;

Glühkerze 4 -Q13-.

Sicherung 18 am Sicherungsträger -SC18-;

Sicherung 19 am Sicherungsträger -SC19-;

Sicherung 35 am Sicherungsträger -SC35- und -SC39-;

Sicherung 57 am Sicherungsträger -SC57-;

Sicherung 58 am Sicherungsträger -SC58-.

Stecker 10-polig -T10c- (nur für Modelle mit elektrischer Schnittstelle).

Relais für Spannungsversorgung Klemme 15 -J329- (BSE, BSF);

Diagnose-Interface für Datenbus -J533-;

Motorsteuergerät -J623-.

Taxameter-Spiegel -G511- (nur Taxi).

Stecker 28-polig -T28a- (nur Sonderfahrzeuge).

Stellmotor für Leuchtweitenregelung links -V48-;

Stellmotor für Leuchtweitenregelung rechts -V49-;

Schalter für Traktionskontrollsystem -E132-;

TCS- und ESP-Taste -E256-;

Wählhebel -E313- (nur Modelle mit Direktschaltgetriebe);

Bremslichtschalter -F-;

Bremslichtrelais -J111- (nur Modelle ohne Zentralverriegelung);

ABS-Steuergerät -J104-;

Anhängererkennungssteuergerät -J345-;

Servolenkungssteuergerät -J500- (nur Modelle mit Servolenkung);

Steuergerät für Wählhebelsensoren -J587- (nur Modelle mit Direktschaltgetriebe);

Mechatronik für Doppelkupplungsgetriebe -J743- (nur Modelle mit Direktschaltgetriebe);

Allradsteuergerät -J492-.

Heizelement für Kurbelgehäuseentlüftung -N79- (BSE, BSF, BLS, BSU, BJB, BSX, BMM, CHWA);

Rückfahrlichtschalter – 4-;

Zusatzheizungs-Hilfskontakt -J485- (nur bei Modellen mit flüssiger Zusatzheizung);

Magnetventil für Aktivkohlefilter 1 -N80- (BSX)

16-polig -T16- (Diagnoseanschluss).

Warnleuchte für Beifahrer-Seitenairbag-Deaktivierung -K145-.

Hochdrucksensor -G65- (nur Modelle mit Klimaanlage);

Ölstands- und Öltemperatursensor -G266- (nur für Modelle mit flexibler Wartungsintervallanzeige);

Climatronic-Steuergerät -J255- (nur Modelle mit Climatronic);

Steuergerät im Kombiinstrument -J285-;

Relais für kleine Heizleistung -J359- (nur Modelle mit PTC-Heizung (mit positivem Temperaturkoeffizienten));

Relais für große Heizleistung -J360- (nur Modelle mit PTC-Heizung (mit positivem Temperaturkoeffizienten));

Automatischer Abblendspiegel -Y7-;

Luftgütesensor -G238- (nur Modelle mit Climatronic).

Nebelschlussleuchtenschalter -F216- (nur Modelle mit Anhänger und ohne Zentralverriegelung).

Stecker 10-polig -T10c- (nur für Modelle mit elektrischer Schnittstelle).

Taxameter-Spiegel -G511- (nur Taxi);

Zweiwege-Funktelefon -R8- (nur Taxi).

Schalter für Wählhebelsensoren -J587- (nur bei Modellen mit DSG);

Tiptronic-Schalter -F189- (nur bei Modellen mit DSG);

Automatisches Schaltgetriebe -J217-;

16-poliger Stecker -T16- (Diagnoseanschluss);

Climatronic-Steuergerät -J255- (nur Modelle mit Climatronic);

Heizungs-/Wärmeleistungsschalter -E16-;

Klimaanlagensteuergerät -J301-;

Empfänger für Fernbedienung der flüssigen Zusatzheizung -R149- (nur Modelle mit Empfänger für Fernbedienung der flüssigen Zusatzheizung);

Lichtschalter -E1-;

Regen- und Lichtsensor -G397- (nur Modelle mit Regen- und Lichtsensor);

Steuergerät im Kombiinstrument -J285-;

Elektronisches Lenksäulensteuergerät -J527-;

Diagnose-Interface für Datenbus -J533-;

Beifahrertürsteuergerät -J387-.

Taxi-Signalschalter -E138- (nur Taxi);

Freisprechtaste -E487- (nur Taxi).

Stecker 10-polig -T10c- (nur für Modelle mit elektrischer Schnittstelle).

Fahrzeugneigungssensor -G384-;

Akustisches Signal -H12-.

Volkswagen Caddy – Sicherungskastenbelegung

Baujahr: 2010, 2011, 2012, 2013, 2014, 2015.

Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Caddy ist die Sicherung 20 oder 47 im Sicherungskasten des Armaturenbretts.

Lage

1. Sicherungen am Sicherungsträger A -SA- (auf der Elektronikplatine, links im Motorraum)
2. Sicherungen am Sicherungsträger B -SB- (links im Motorraum)
3. Sicherungen am Sicherungsträger C -SC- (unter dem linken Bedienfeld)

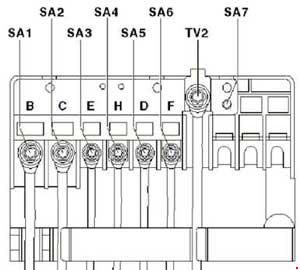

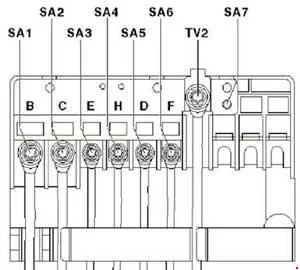

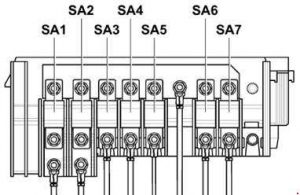

Lage des Sicherungsträgers A (A -SA-)

Nr.	Ampere [A]	Beschreibung
1	150	Generator -C-
	200	Generator -C- 1)
2	80	Steuergerät für Servolenkung -J500-; Elektromechanischer Servolenkungsmotor -V187-.
3	50	Steuergerät für Kühlerlüfter -J293-
4	80	Relais für Entlastung X-Kontakt -J59- t Sicherungsträger C -SC- (-SC28- und -SC33-)
5	80	Sicherungsträger C -SC- (-SC20- und -SC24- und -SC43- und -SC53-)
6	40	Relais für kleine Heizleistung -J359-
7	80	Relais für große Heizleistung -J360-
1) Nur Modelle mit 140 A Generator.

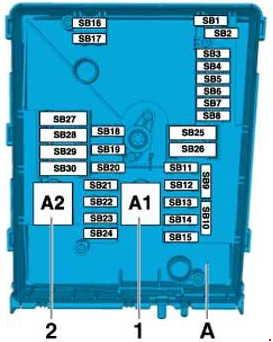

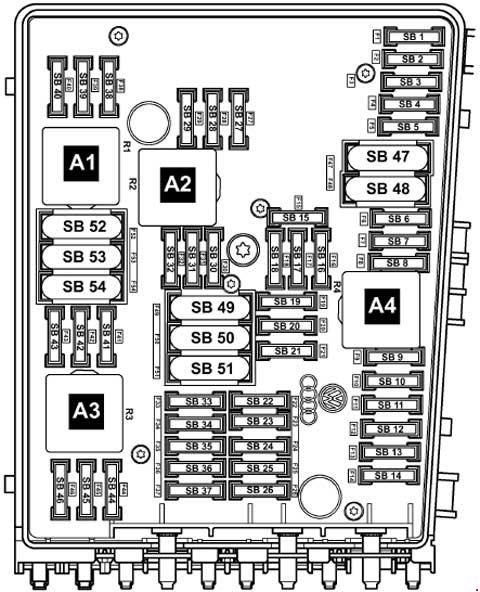

Lage des Sicherungsträgers E-Box (B -SB-)

Nr.	Ampere [A]	Beschreibung
1	–	–
2	30	Mechatronik für Doppelkupplungsgetriebe -J743-
3	5	Steuergerät für Batteriemonitoring -J367-; Steuergerät für Bordnetz -J519- (T52a / 24).
4	20	ABS-Steuergerät -J104-; Hydraulikeinheit ABS -N55-.
5	15	Mechatronik für Doppelkupplungsgetriebe -J743-
6	5	Steuergerät im Kombiinstrument -J285-; Steuergerät für Lenksäulenelektronik -J527-.
7	40	Relais für Spannungsversorgung Klemme 15 -J329-; Sicherungsträger C -SC- (-SC9- bis -SC16- und -SC25- bis -SC27-).
8	15	Steuergerät mit Anzeigeeinheit für Radio und Navigation -J503-; Radio -R-; Spannungsstabilisator -J532- 3) ; Steuergerät mit Anzeigeeinheit für Radio- und Navigationssystem -J503-; Sicherung 57 am Sicherungsträger C -SC57-; Sicherung 58 am Sicherungsträger C -SC58-.
9	5	Steuergerät für Mobiltelefon-Elektronik -J412-4 )
10	5	Hauptrelais -J271-; Motorsteuergerät -J623-; Relais für Stromversorgung Motorelement -J757-.
11	30	Steuergerät für Zusatzheizung -J364-
12	5	Diagnose-Interface für Datenbus -J533-
13	15	Motorsteuergerät -J623- (Benzinmotor)
	30	Motorsteuergerät -J623- (Dieselmotor)
14	15	Kraftstoffdruckregelventil -N276- (Dieselmotor); Kraftstoffdosierventil -N290- (Dieselmotor).
	20	Zündtransformator -N152-; Zündspule 1 mit Leistungsendstufe -N70-; Zündspule 2 mit Leistungsendstufe -N127-; Zündspule 3 mit Leistungsendstufe -N291-; Zündspule 4 mit Leistungsendstufe -N292-.
15	5	Relais für kleine Heizleistung -J359- (Dieselmotor); Relais für große Heizleistung -J360- (Dieselmotor); Kraftstoffpumpenrelais -N17-; Elektrische Kraftstoffpumpe 2 Relais -J49-; Steuergerät für automatische Glühzeit -J179-.
	10	Heizung Lambdasonde -Z19-; Heizung Lambdasonde 1 nach Katalysator -Z29-; Relais für kleine Heizleistung -J359-; Relais für große Heizleistung -J360-; Relais für Kraftstoffpumpenabschaltung -J333- 2) ; Gaseinspritzventil 1 -N366- 1) ; Gaseinspritzventil 2 -N367- 1) ; Gaseinspritzventil 3 -N368-1 ) ; Gaseinspritzventil 4 -N369-1 ) .
	15	Hochdruckventil für Gasbetrieb -N372- 2) Gastankventil -N495- 2) Sensor für Gasfüllstandsanzeige -G707- 2) Gaseinspritzventil 1 -N366-2 ) Gaseinspritzventil 2 -N367- 2) Gaseinspritzventil 3 -N368- 2) Gaseinspritzventil 4 -N369-2 )

16	30	Steuergerät für Bordnetz -J519- (T52c / 42); Glühlampe für Tagfahrlicht rechts -L23-; Glühlampe für Blinker rechts -L149-; Glühlampe für Nebelschlussleuchte links -L46-; Glühlampe für Nebelschlussleuchte rechts -L47-; Glühlampe für Tagfahrlicht rechts -L175-; Glühlampe für Seitenlicht links -M1-; Glühlampe für Rücklicht rechts -M2-; Glühlampe für Blinker hinten links -M6-; Glühlampe für Blinker vorne rechts -M7-; Glühlampe für Bremse links -M9-; Glühlampe für Rückfahrlicht rechts -M17-; Glühlampe für Blinker links Verstärker -M18-; Glühlampe für Bremslicht oben montiert -M25-; Glühlampe für Tagfahrlicht rechts -M31-; Glühlampe für Fernlicht rechts -M32-;
17	15	Hupenrelais -J413-
18	30	Steuergerät für Sonderfahrzeuge -J608-
19	30	Steuergerät für Wischermotor -J400-
20	10	Tankabsperrventil 1 -N361- 1) Tankabsperrventil 2 -N362-1 ) Tankabsperrventil 3 -N363-1 ) Tankabsperrventil 4 -N429-1 ) Tankabsperrventil 5 -N430- 1) Kühlmittelumwälzpumpe -V50-
21	10	Heizung mit Lambdasonde -Z19- (Dieselmotor)
	15	Steuergerät für Kraftstoffpumpe -J538-; Heizung Lambdasonde -Z19-; Heizung Lambdasonde 1 nach Katalysator -Z29-.
22	5	Geber für Kupplungsposition -G476-; Bremslichtschalter -F- 5)
23	5	Zusatzrelais für Kühlmittelpumpe -J496-
	10	Luftmassenmesser -G70- (Dieselmotor) Magnetventil für Ladedruckregelung -N75- (Dieselmotor) Umschaltventil für Abgasrückführungskühler -N345- (Dieselmotor) Steuergerät für Gasbetrieb -J659- Relais für Gasabsperrventile -J908- 1) Hochdruckventil für Gasbetrieb -N372-1 )
	15	Kraftstoffdruckregelventil -N276-
24	10	Steuergerät für Kühlerlüfter -J293- Relais für Sekundärluftpumpe -J299- Zusatzrelais für Kühlmittelpumpe -J496- Magnetventil für Aktivkohlefilter 1 -N80- Kühlmittelregelventil -N515- Umschaltventil für variables Saugrohr -N156- Kühlmittelumwälzpumpe 2 -V178 – Einspritzventil, Zylinder 1 -N30- 1) Einspritzventil, Zylinder 2 -N31- 1) Einspritzventil, Zylinder 3 -N32- 1) Einspritzventil, Zylinder 4 -N33- 1)
25	40	Hydraulikpumpe ABS -V64-; ABS-Steuergerät -J104-.
26	30	Steuergerät für Bordnetz -J519- (T52a / 1); Glühlampe für Blinker links -L148-; Glühlampe für Nebelscheinwerfer links -L22-; Glühlampe für Nebelschlussleuchte links -L46-; Glühlampe für Nebelschlussleuchte rechts -L47-; Glühlampe für Tagfahrlicht links – L174-; Glühlampe für Seitenlicht rechts -M3-; Glühlampe für Rücklicht links -M4-; Glühlampe für Blinker vorne links -M5-; Glühlampe für Blinker hinten rechts -M8-; Glühlampe für Bremse rechts -M10-; Glühlampe für Rückfahrlicht links -M16-; Verstärker Glühlampe für Blinker rechts -M19-; Glühlampe mit Tagfahrlicht links -M29-; Glühlampe mit Fernlicht links -M30-.
27	40	Motor für Sekundärluftpumpe -V101-
	50	Steuergerät für automatische Glühzeit -J179-
28	–	–
29	30	Sicherung 18 am Sicherungsträger C -SC18-; Sicherung 19 am Sicherungsträger C -SC19-.
	50	Sicherung 35 am Sicherungsträger C -SC35-; Sicherung 39 am Sicherungsträger C -SC39-; Sicherung 54 am Sicherungsträger C -SC54-; Sicherung 55 am Sicherungsträger C -SC55-; Sicherung 59 am Sicherungsträger C -SC59-; Sicherung 60 am Sicherungsträger C -SC60-.
30	50	Sicherungsträger C -SC- (-SC40- und -SC42-)
1) nur für Fahrzeuge mit Motorcode BSX 2) für Fahrzeuge mit Motorcode nur CHGA 3) nur für Fahrzeuge mit Start/Stop-System 4) nur für Fahrzeuge ohne Start/Stop-System 5) gültig ab November 2011

Lage der Sicherungen am Sicherungsträger C -SC-

Nummer	Ampere [A]	Beschreibung
1	–	–
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	–	–
8	–	–
9	10	-Sonderfahrzeuge- Stecker 4-polig -T4aa- Pin 1  3) ; 10-polig -T10l-, Kontakt 4 (Schnittstelle für Sonderfunktionen).
10	5	Kraftstoffpumpenrelais -J17-; Hauptrelais -J271-; Steuergerät für Gasbetrieb -J659-; Relais für Spannungsversorgung Klemme 50 -J682-; Starterrelais 1 -J906-; Spannungsstabilisator -J532-; Diagnose-Interface für Datenbus -J533-; Motorsteuergerät -J623-.
11	5	Steuergerät für Parklenkassistent -J446-; Steuergerät für Parklenkassistent -J791-.
12	5	-Sonderfahrzeuge- Taxameter -G41-; Taxameter-Spiegel -G511-.
	10 3)	-Sonderfahrzeuge- 3) Stecker 2-polig -T2ab-, Kontakt 1; Stecker 2-polig -T2ac-, Kontakt 1; Stecker 28-polig -T28b-, Kontakt 13.
	20 4)	-Sonderfahrzeuge- 4) Stecker 8-polig -T8k-, Pin 8; Stecker 28-polig -T28a-, Pin 20; Stecker 28-polig -T28b-, Pin 20.
13	7.5	Bremslichtschalter -F- 3) ; Leuchtweitenregler -E102-; TCS- und ESP-Taste -E256-; Reifendruckanzeigetaste -E492-; Start/Stop-Taste -E693-; ABS-Steuergerät -J104-; Anhängererkennungssteuergerät -J345 -; Allradsteuergerät -J492-; Servolenkungssteuergerät -J500-; Steuergerät für Wählhebelsensoren -J587-; Mechatronikmodul für Doppelkupplungsgetriebe -J743-; Stellmotor für Leuchtweitenregelung links -V48-; Stellmotor für Leuchtweitenregelung rechts -V49-; Steuergerät für Kurvenlicht und Leuchtweitenregelung -J745-.
14	10	Rückfahrlichtschalter -F4-; Luftmassenmesser -G70-; Relais für Zusatzheizungsbetrieb -J485-; Steuergerät im Kombiinstrument -J285-; Heizelement für Kurbelgehäuseentlüftung -N79-; Magnetventil für Aktivkohlefilter 1 -N80-; Diagnosestecker -U31-; Stecker 16-polig -T16-, Pin 1.
15	5	Airbag-Steuergerät -J234-; Warnleuchte für Beifahrer-Seitenairbag-Deaktivierung -K145-.
16	5	Lichtschalter -E1-; Heizungs-/Wärmeleistungsschalter -E16-; Hochdruckgeber -G65-; Luftgütesensor -G238-; Ölstands- und Öltemperatursensor -G266-; Automatischer Abblendspiegel -Y7-.
17	–	–
18	10	-Sonderfahrzeuge- Alarm; Steuergerät für Taxi-Fernbedienung -J601-.
	10	-Sonderfahrzeuge- Steckdose 10-polig -T10l- Kontakt 6 (Schnittstelle für Sonderfunktionen)
19	10	-Sonderfahrzeuge- Taxameter -G41-; Taxameter-Spiegel -G511-; Zentraleinheit für Taxi-Fernbedienungsalarm -J601-; Zweiwege-Funkkommunikation -R8-; Drucker -R98-.
	10	-Sonderfahrzeuge- Steckdose 10-polig -T10l-, Pin 7 (Schnittstelle für Sonderfunktionen)
20	20	Zigarettenanzünder  -U1- 7)
21	10	Lichtschalter -E1-; Heizungs-/Wärmeleistungsschalter -E16-; Regen- und Lichtsensor -G397-; Relais für Heckscheibenheizung -J9-; Climatronic-Steuergerät -J255-; Klimaanlagensteuergerät -J301-; Hupenrelais -J413-; Empfänger für Fernbedienung der flüssigen Kühlmittelheizung -R149-; Steuergerät für Wählhebelsensoren -J587-; Diagnosestecker -U31-; Stecker 16-polig -T16-, Pin 16; Innenbeleuchtungsschalter -E599- (Wohnwagen); Innenbeleuchtung hinten -W43- (Wohnwagen).
22	10	Steuergerät für Bordnetz -J519- (T52b / 42)  2)
23	5	-Sonderfahrzeuge- Innenbeleuchtungsschalter (Taxi) -E115-; Taxi-Signalschalter -E138-; 10-polig -T10l- Pin 1 (Schnittstelle für Sonderfunktionen).
	10	-Sonderfahrzeuge- Stecker 3-polig -T3ak- Pin 1  3) Blinkerrelais -J630- 4)
24	5	Innenraumüberwachungssensor -G273-; Fahrzeugneigungssensor -G384-; Diebstahlwarnsensor -G578-; Akustisches Signal -H12-; Steuergerät für Bordnetz -J519- (T52c / 1).
25	10	Ausgangsmodul linker Scheinwerfer -J667-
26	10	Ausgangsmodul rechter Scheinwerfer -J668-
27	–	–
28	20	12 V Steckdose 3 -U19-, im Handschuhfach.
29	15	Heckscheibenwischermotor -V12-

30	–	–
31	5	Heizungs-/Wärmeleistungsschalter -E16-; Heizelement für linke Sprühdüse -Z20-; Heizelement für rechte Sprühdüse -Z21-.
32	–	–
33	40	Klimaanlagensteuergerät -J301-; Heizungs-/Wärmeleistungsschalter -E16-.
34	–	–
35	10	-Sonderfahrzeuge- 3) Leuchtstofflampe hinten am Hochdach -W41-; Leuchtstofflampe mittig am Hochdach -W42-.
36	–	–
37	–	–
38	–	–
39	20	-Sonderfahrzeuge- Steckdose 10-polig -T10ai- Pin 1  3)
	30	-Sonderfahrzeuge- Stecker 4-polig -T4ad-, Pin 1  4)
40	20	Anhängererkennungssteuergerät -J345-
41	20	Anhängererkennungssteuergerät -J345-
42	20	Anhängererkennungssteuergerät -J345-
43	15	Kraftstoffpumpenrelais -J17-; Elektrische Kraftstoffpumpe 2 Relais -J49-; Zusatzkraftstoffpumpe -V393-.
44	40	Frischluftgebläsesteuergerät -J126-; Frischluftgebläse -V2-.
45	20	Relais für Scheinwerferreinigungsanlage -J39-; Pumpe für Scheinwerferreinigungsanlage -V11-.
46	10	Steuergerät für Bordnetz -J519- (T52b / 42)  1) ; Innenbeleuchtung vorne -W1-; Kofferraumbeleuchtung -W3-; Handschuhfachbeleuchtung -W6-; Innenbeleuchtung hinten -W43-.
	30	Fahrertürsteuergerät -J386-2 )
47	30	Zigarettenanzünder  -U1- 6) Relais für Entlastung X-Kontakte -J59- 7) 8) Sicherungsträger C -SC- (-SC28- und -SC33-)  7) 8)
48	30	Steuergerät für beheizbare Vordersitze -J774-
49	30	Fahrertürsteuergerät -J386- 1) Beifahrertürsteuergerät -J387-
50	20	Steuergerät für Bordnetz -J519- (T52b / 1); Heckscheibenwischermotor -V12-; Pumpe für Front- und Heckscheibenwaschanlage -V59-; Sprühpumpe -V5-.
51	15	Relais für Anhängerstromversorgung -J941-; Anhängersteckdose -U10- (T13 / 10).
	30	– Sonderfahrzeuge – Stecker 10-polig -T10ai-, Kontakt 4; Stecker 10-polig -T10ai-, Kontakt 5.
52	25	Relais für Heckscheibenheizung -J9-; Heckscheibenheizung -Z1-; Heckscheibenheizung in linker Tür -Z26-; Heckscheibenheizung in rechter Tür -Z27-; Relais für Frischluftgebläse -J13-; Serienwiderstand für Frischluftgebläse mit Überhitzungssicherung -N24 -; Frischluftgebläse -V2-.
53	15 6) 20 7)	12 V Steckdose -U5-, in der hinteren Mittelkonsole; 12 V Steckdose 2 -U18-, in der linken hinteren Seitenverkleidung.
54	15	-Sonderfahrzeuge- 4) Umschaltrelais 1 für Dachlüfter -J180-
55	15	-Sonderfahrzeuge- 4) Stecker 8-polig -T8m-, Kontakt 4; Stecker 8-polig -T8n-, Kontakt 4.
56	–	–
57	5	Steuergerät im Kombiinstrument -J285-5 ) Steuergerät für Lenksäulenelektronik -J527-5 )
58	5	Steuergerät für Mobiltelefon-Elektronik -J412-5 )
59	5	-Sonderfahrzeuge- Funkschalter -E72- Zündungsüberbrückungstaste -E489- Tagfahrlicht-Deaktivierungstaste -E652- Unfalldatenspeicher -J754-
60	30	– Sonderfahrzeuge – Stecker 3-polig -T3al-, Kontakt 1.
1) vor April 2011 2) nach Mai 2011 3) vor Oktober 2011 4) nach November 2011 5) nur für Fahrzeuge mit Start-Stop-System 6) vor Oktober 2012 7) nach November 2012 8) nur für Fahrzeuge mit Climatronic

Über Volkswagen Caddy (2003-2015)

Der Volkswagen Caddy, produziert von 2003 bis 2015, ist ein beliebtes Modell, das Praktikabilität und Zuverlässigkeit vereint. Dieser kompakte Lieferwagen ist nicht nur bei Unternehmern, sondern auch bei Familien beliebt, die mehr Platz benötigen. Der Caddy bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch gewährleisten. Der Innenraum ist auf Komfort und Funktionalität ausgelegt und bietet ausreichend Stauraum sowie moderne technische Ausstattung.

Sicherungskastenbelegung Volkswagen Caddy

Diese Seite zeigt die Sicherungskastenbelegung für den Volkswagen Caddy, die für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite und auch im Motorraum. Unsere Diagramme zeigen deutlich die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit Ihres Fahrzeugs.
