Volkswagen Passat B8 (2015-2021) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Volkswagen Passat B8 (2015–2021), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Volkswagen Passat B8 – Sicherungsplan
Baujahr: 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Passat B8 ist die Sicherung 40 im Sicherungskasten im Fahrgastraum.
Fahrgastraum
Befindet sich unter dem Armaturenbrett, auf der Fahrerseite, hinter dem Handschuhfach.
| Nr. | Ampere [A] | Beschreibung |
| 1 | 30A | Steuergerät für Reduktionsmittel-Flüssigkeitsheizung -J891- |
| 2 | 10 A | Elektronisches Lenksäulensteuergerät -J527- |
| 3 | – | – |
| 4 | 7,5A/10A | Diebstahlwarnanlage -H12- |
| 5 | 5A / 7,5A | Diagnose-Interface für Datenbus -J533- |
| 6 | 5A / 7,5A | Schalthebel -E313- |
| 7 | 10 A | Heizungs- und Klimaanlagenbedienung -EX21-; Steuer- und Anzeigeeinheit für Klimaanlage hinten -E265-; Funkfernbedienungsempfänger für Zusatzflüssigkeitsheizung -R149-; Relais für beheizbare Heckscheibe -J9-; Analoguhr -Y-; Steuergerät für Reifendruckkontrollsystem -J502 -. |
| 8 | 7,5A/10A | Drehlichtschalter -EX1-;
Taste für elektrische Parkbremse -E538-; Regen- und Lichtsensor -G397-; Diagnosepunkt -U31-; Diebstahlwarnsensor -G578-; |
| 9 | 5A / 7,5A | Elektronisches Lenksäulensteuergerät -J527- |
| 10 | 7,5A/10A | Anzeige für vorderes Informationsdisplay und Bedieneinheit -J685-; Steuergerät für hochauflösendes Display -J898-. |
| 11 | 40A | Bordnetzsteuergerät -J519- |
| 12 | 20A | Steuergerät 1 für Informationselektronik -J794-; Steuergerät für Navigationssystem -J856- 1). |
| 13 | 25A | Sicherheitsgurt vorne links -NX10- |
| 14 | 40A | Steuergerät für Frischluftgebläse -J126- |
| 15 | 10 A | Steuergerät für elektronische Lenksäulenverriegelung -J764- |
| 16 | 7,5A | Verstärker für bidirektionales Signal für Mobiltelefone/Datenübertragungsdienste -J984-; USB-Ladepunkt 1 -U37-; Fach mit Schnittstelle für Mobiltelefon -R265-; USB-Hub -R293-. |
| 17 | 7,5A | Kombiinstrument -KX2-; Steuergerät für Alarmverbindungsmodul und Kommunikationseinheit -J949-. |
| 18 | 7,5A | Steuergerät für obere Kamera -J928-;
Hintere Abdeckungsstütze -EX37-; Obere Rückfahrkamera -R246-. |
| 19 | 7,5A | Schnittstelle für Zugangs- und Startsystem -J965- |
| 20 | 7,5A/10A/15A | Relais für Reduktionsmittel-Dosiereinheit -J963-; Relais für Vakuumpumpe -J318-. |
| 21 | 15A | Allradantriebsregler -J492- |
| 22 | 15A | Steuergerät für Anhängererkennung -J345- |
| 23 | 20A / 30A | Schiebedachregler -J245- |
| 24 | 40A | Bordnetzsteuergerät -J519- |
| 25 | 30A | Fahrertürsteuergerät -J386-; Hintere Türsteuergerät auf der Fahrerseite -J926-. |
| 26 | 30A | Bordnetzsteuergerät -J519- |
| 27 | 30A | Bordnetzsteuergerät -J519- |
| 28 | 25A | Steuergerät für Anhängererkennung -J345- |
| 29 | 5A | Relais für Fernstartsystem -J471- |
| 30 | 10 A | Relais für Fernstartsystem -J471- |
| 31 | 30A | Heckklappensteuergerät -J605- |
| 32 | 10 A | Frontkamera für Fahrerassistenzsysteme -R242-;
Steuergerät für adaptive Geschwindigkeitsregelung -J428-; Steuergerät für Parklenkassistent -J446-; Steuergerät für Spurwechselassistent -J769-; Steuergerät für Spurwechselassistent 2 -J770-. |
| 33 | 5A / 7,5A | Airbag-Steuergerät -J234- |
| 34 | 7,5A | Innenspiegel -EX5-;
Relais für Steckdosen -J807-; Rückfahrlichtschalter -F4-; Drucksensor im Kühlmittelkreislauf -G805-; Luftqualitätssensor -G238-; Zentrales Schaltermodul im Armaturenbrett -EX22-; Schaltermodul 1 in der Mittelkonsole -EX23-; Steuergerät für Materialklang -J869-; Taste für elektrische Parkbremse -E538-. |
| 35 | 7,5/10A | Diagnoseanschluss -U31- |
| 36 | 5A / 7,5A | Rechter Scheinwerfer -MX2- |
| 37 | 5A / 7,5A | Linker Scheinwerfer -MX1- |
| 38 | 25A | Steuergerät für Anhängererkennung -J345- |
| 39 | 30A | Beifahrertürsteuergerät -J387-; Hintere Beifahrertürsteuergerät -J927-. |
| 40 | 20A | 12 V Steckdose -U5-; 12 V Steckdose 2 -U18-; 12 V Steckdose 3 -U19-. |
| 41 | 25A | Sicherheitsgurt vorne rechts -NX11- |
| 42 | 40A | Bordnetzsteuergerät -J519- |
| 43 | 40A | Steuergerät für digitales Audiopaket -J525- |
| 44 | 15A | Steuergerät für Anhängererkennung -J345- |
| 45 | 15A | Steuergerät für Fahrersitzverstellung -J810-; Lüfter Vordersitz links 1 -V514-; Lüfter Rückenlehne Vordersitz links 1 -V512-. |
| 46 | 30A | DC/AC-Wechselrichter mit Steckdose, 12 V – 230 V -U13- |
| 47 | – | – |
| 48 | – | – |
| 49 | 5A / 7,5A | Kupplungspositionssensor -G476-; Anlasserrelais 1 -J906-; Anlasserrelais 2 -J907-. |
| 50 | 40A | Heckklappensteuergerät -J605- |
| 51 | 25A | Bedienfeld und Display für hintere Klimaanlage -E265- |
| 52 | 15A | Elektronisches Steuergerät für Dämpfung -J250- |
| 53 | 30A | Relais für beheizbare Heckscheibe -J9- |
In der Sicherungskastenhalterung befinden sich auch die folgenden Sicherungen:
| A | 15A | Bedienfeld für Vordersitzverstellung rechts -EX34-; Lüfter Vordersitz rechts 1 -V518-; Lüfter Rückenlehne Vordersitz rechts 1 -V516-. |
| B | 5A | Relais für Fernstartsystem -J471- |
| C | 7,5A | USB-Ladepunkt 1 -U37- |
| R1 | Relais für Fernstartsystem -J471- |
Relais
- R1 Relais für Reduktionsmittel-Dosiereinheit -J963-
- R2 –
- R3 –
- R4 Relais für Klemme 15 -J329-
- R5 Relais für beheizbare Heckscheibe -J9-
- R6 Relais für Steckdosen -J807-

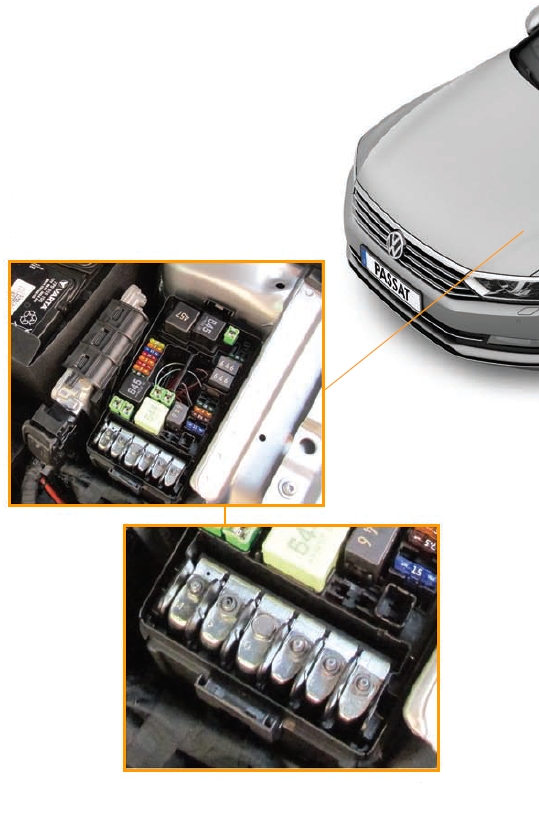

Motorraum
Befindet sich auf der linken Seite neben der Batterie und ist durch eine Abdeckung geschützt. Es besteht aus 2 Abschnitten: einem Abschnitt für die Kommunikation mit Sicherungen und Relais und einem Abschnitt für Hochleistungssicherungen.
Sicherungskastenplan
| Nr. | Ampere [A] | Beschreibung |
| 1 | 25A | ABS-Steuergerät -J104- |
| 2 | 40A / 60A | ABS-Steuergerät -J104-; ABS-Hydraulikpumpe -V64-. |
| 3 | 15A 30A |
Motorsteuergerät -J623- |
| 4 | 5A / 7,5A / 10A | Kühlerlüfter -VX57-; Hochleistungsrelais -J360-; Niedrigleistungsrelais -J359-; Öldruckregelventil -N428-; Umluftventil Turbolader -N249-; Drosselklappenventil Saugrohr -N316-; Kolbenkühlungsdüsenregelventil -N522-; Ölstands- und Öltemperatursensor -G266-; Turbinenumschaltventil -N529-; Versorgungsrelais für Motorbauteile -J757-. |
| 5 | 10 A | Kraftstoffdruckregelventil -N276-; Kraftstoffdosierventil -N290-; Versorgungsrelais für Motorbauteile -J757-; Turbinenumschaltventil -N529-. |
| 6 | 5A / 7,5A | Bremslichtschalter -F- |
| 7 | 7,5A/10A/15A | Ladeluftkühlerpumpe -V188-; Getriebekühlmittelventil -N488-; Kühlmittelabsperrventil -N82-; Zusatzheizpumpe -V488-; Zylinderkopfkühlmittelventil -N489-; Öldruckregelventil -N428-; Steuergerät für Kraftstofftank-Leckerkennung -J909-. |
| 8 | 15A | Lambdasonde 1 vor Katalysator -GX10-; Lambdasonde 1 nach Katalysator -GX7-; NOx-Sensorsteuergerät -GX30-; NOx-Sensorsteuergerät 2 -J881-. |
| 9 | 5A / 10A | Abgasklappensteuergerät -J883-; Abgasklappensteuergerät 2 -J945-; Steuergerät für automatische Glühzeit -J179-; Heizelement Fahrwerkslüfter -N79-; Luftmassenmesser -G70-; Zusatzheizpumpe -V488-; Magnetventil Aktivkohlefilter 1 -N80-; Nockenwellenverstellventil Auslass 1 -N318-; Nockenwellenverstellventil 1 -N205-. |
| 10 | 15A / 20A | Kraftstoffpumpensteuergerät -J538- |
| 11 | 40A / 50A | Zusatzluftheizelement -Z35- |
| 12 | 40A | Zusatzluftheizelement -Z35- |
| 13 | 30A | Hydraulische Zusatzpumpe 1 für Getriebeöl -V475- |
| 14 | 40A | Relais für beheizbare Frontscheibe -J47- |
| 15 | 15A | Hupenrelais -J413- |
| 16 | 20A | Versorgungsrelais für Motorbauteile -J757- |
| 17 | 7,5A | Motorsteuergerät -J623-; ABS-Steuergerät -J104-; Relais für beheizbare Frontscheibe -J47-. |
| 18 | 5A / 7,5A | Batterieüberwachungssteuergerät -J367-; Diagnose-Interface für Datenbus -J533-. |
| 19 | 30A | Scheibenwischermotorsteuergerät -J400- |
| 20 | 10 A | Warnhupe -H12- |
| 21 | 30A | Relais für beheizbare Frontscheibe 2 -J611- |
| 22 | 5A / 7,5A | Motorsteuergerät -J623- |
| 23 | 30A | Anlassermotor -B- |
| 24 | 40A | Zusatzluftheizelement -Z35- |
| 31 | – | – |
| 32 | – | – |
| 33 | 30A | Relais für beheizbare Frontscheibe 2 -J611- |
| 34 | 30A | Relais für beheizbare Frontscheibe 2 -J611- |
| 35 | 30A | Scheibenwischermotorsteuergerät -J400- |
| 36 | – | – |
| 37 | 30A | Zusatzheizungssteuergerät -J364- |
| 38 | – | – |
Relais
- R1 Anlassermotorrelais 1 -J906-
- R2 Anlassermotorrelais 2 -J907-
- R3 Hupenrelais -J413-
- R4 Hochleistungsrelais -J360-
- R5 Hauptrelais -J271- (Benzin) / Versorgungsrelais Klemme 30 -J317- (Diesel)
- R6 Automatisches Glühzeitsteuergerät -J179- (Benzin)
- R7 Niedrigleistungsrelais -J359- (Diesel)
- R8 Versorgungsrelais für Motorbauteile -J757- (Benzinmotor 2,0l)
- R9 Relais für beheizbare Frontscheibe -J47-
- R10 Relais für beheizbare Frontscheibe 2 -J611-
