Niva 2121 / Lada 4×4

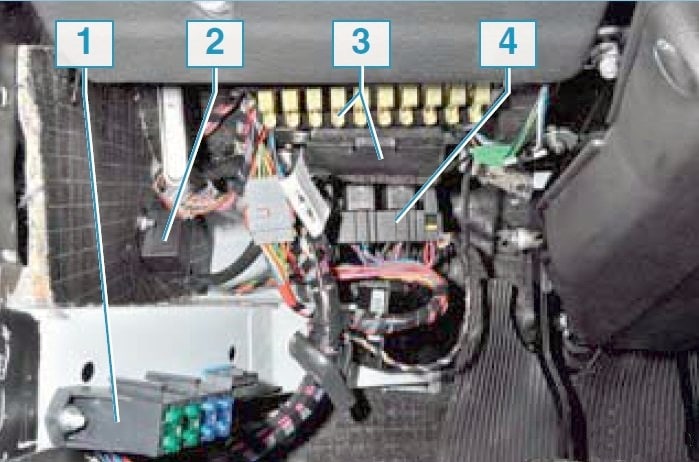

Allgemeines Layout der Boxen
Diagramm
Aufgabe
- Sicherungskasten Motorsteuerung
- Scheibenwischerrelais
- Hauptsicherungskasten
- Sicherungskasten Motorsteuerungsrelais
- Zusätzlicher Sicherungskasten (über dem Gaspedal, nicht im Diagramm gezeigt)

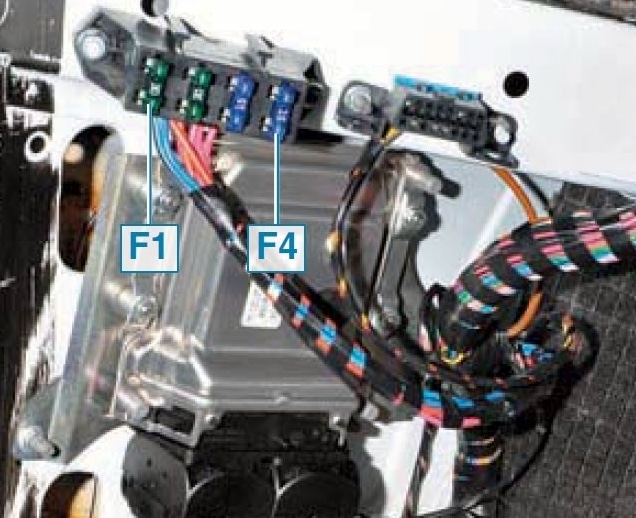

Sicherungskasten Motorsteuerung
Diagramm
Zweck
| 1 | 15A 1 * ECM-Sensoren Relais des Kanister-Startmotors Entlüftungsventil |
| 1 | 7,5A 2 * Regler |
| 1 | 3: Relais der elektrischen Kraftstoffpumpe (Kontakte) Elektrische Kraftstoffpumpe |
| 1 | 30A 4,5 * Kühlerlüfter |
| 2 | 15A 1 * Einspritzdüsen Zündspulen ECM Relais des rechten Elektrolüfters Relais des linken Elektrolüfters |
| 2 | 15A 2 * Relais der elektrischen Kraftstoffpumpe (Kontakte) Elektrische Kraftstoffpumpe |
| 2 | 30A 3 * Reserve |
| 2 | 30A 4,5 * Kühlerlüfter |
| 3.4 | 30A 1 * Elektrische Lüfter (rechts, links) Relais des Elektrolüfters, rechts Relais des Elektrolüfters, links |
| 3 | 15A 2 * Hauptrelais |
| 3 | 15A 3 * Regler |
| 3 | 15A 4 * Zündspule, Lüfterrelaisversorgung, Regler, Einspritzdüsen |
| 3 | 15A 5 * Zündrelais |
| 4 | 15A 3 * Hauptrelais Relais der Elektrolüfter (Spule) Relais der elektrischen Kraftstoffpumpe (Spule) Fahrzeuggeschwindigkeitssensor Elektromagnetisches Ventil des Absorptionssystems Sensor Sauerstoff Luftmassenmesser Regler |
| 4,5 | 30A 2 * Relais der Elektrolüfter (Wicklung) (rechts, links) Elektromotor der Elektrolüfter (rechts, links) |
| 4 | 15A 4 * Luftmassenmesser, Phasensensor, beheizter Sauerstoffsensor (zwei), Entlüftungsventil des Absorptionssystems, DS |
| 4 | 15A 5 * Elektrische Kraftstoffpumpe |
| 5 | 15A 1 * Elektrische Kraftstoffpumpe Relais der elektrischen Kraftstoffpumpe |
1* – 2014-2016, 2* – 2010-2012, 3* – 2007-2008, 4* – Auto mit Bosch ME17.9.7/M74 Steuergeräten, 5* – Auto mit 7.9.7+ Steuergeräten.

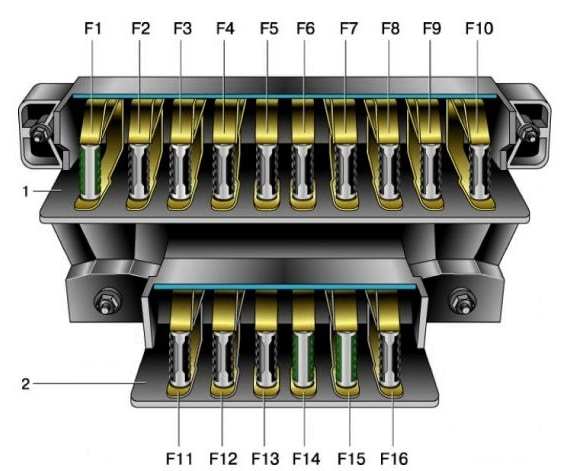

Hauptsicherungskasten
Diagramm
Zweck
| 1 | 16A Heizungsgebläsemotor Relais (Wicklung) der Scheibenwischer und Scheibenwischermotoren in allen Scheibenwischerpositionen, außer der ersten Relais (Wicklung) zum Einschalten der Heckscheibenheizung Elektromotoren des Heckscheibenwischers Scheibenwischermotor |
| 1* | 16A Komfort schaltet Hupe Stromversorgung Zigarettenanzünder Bremslichter |
| 2 | 8A Relais und Scheibenwischermotor Blinkleuchten und Blinkrelais-Schalter und Alarm (im Blinkmodus) Blinkleuchte Rückleuchten (Rückfahrlichtbirnen) Erregerwicklung des Generators (während des Motorstarts) Kontrollleuchte für die Differentialsperre im Verteilergetriebe Kontrollleuchte für die Feststellbremse Kontrollleuchte für den Bremsanlagen-Notzustand Kontrollleuchte für unzureichenden Öldruck Kontrollleuchte für die Kühlmitteltemperatur im Motorkühlsystem Kontrollleuchte für den Kraftstoffstand mit Reservekraftstoffanzeige Kontrollleuchte für Glühlampenwarnung Kontrollleuchte für Batterieladung Vergaser-Ansaugventilabdeckung Drehzahlmesser Relais Motorheizung Scheibenwischer und Scheinwerferdüsen (wenn der Scheibenwischerschalter und das Düsenintervall nicht gedrückt sind) Stromverbrauch der elektrischen Staubsauger für alle Scheibenwischerpositionen, außer der Quelle* |
| 3 | 8A Linker Scheinwerfer (Abblendlicht) Kontrollleuchte für Abblendlicht |
| 4 | 8A Rechter Scheinwerfer (Abblendlicht) |
| 5 | 8A Linker Scheinwerfer (Fernlicht) |
| 6 | 8A Rechter Scheinwerfer (Fernlicht) |
| 7 | 8A Vorderes linkes Licht (Positionslicht ) Rechtes Rücklicht (Positionslicht ) Kennzeichenbeleuchtung Kontrollleuchte für eingeschaltete Positionslichter |
| 8 | 8A Vorderes rechtes Licht (Positionslicht ) Linkes Rücklicht (Positionslicht ) Beleuchtungslampe des Instruments Panelbeleuchtung des Heizungsbedienhebels Beleuchtungslampe des Zigarettenanzünders Beleuchtungslampen der Schalter und Tasten |
| 9 | 16A Blinker und Relais-Schalter für Blinker und Warnsystem Beheizter Teil der Heckscheibe und Relais (Kontakte) zum Einschalten |
| 9* | 8A Kontrollleuchte Öldruck Kühlmitteltemperaturanzeige Kraftstoffanzeige Füllstand in der Reserveanzeige Feststellbremse Kontrollleuchte Bremsflüssigkeitsstandanzeige Blinker und entsprechende Kontrollleuchte Vergaser-Luftventil Kontrollleuchte Batterieladung Anzeige Vergaser geschlossen – Schalter Drehzahlmesser Rückleuchten (Rückfahrlicht) Warnleuchte Differentialsperre Blinkerschalterrelais Beheizte Heckscheibe (Steuerkreis) |
| 10 | 16A Hupe Steckdose zum Anschluss einer tragbaren Lampe Innenbeleuchtungslampen Rückleuchten (Bremslichtbirnen) |
| 10* | 8A Spannungsregler Erregerwicklung des Generators |
| 11 | 8A Blinker und Relais-Schalter für Blinker und Warnung (im Warnmodus) Nebelschlussleuchte |
| 12 | 8A Tagfahrlichtrelais, Tagfahrlichtbirnen |
| 12* | 8A Scheibenwischer- und Scheinwerferrelais (nach Drücken der Scheibenwischer- und Scheinwerferdüsentaste) Scheinwerferwischer Elektromotor Scheinwerferwischer Elektromotoren beim Starten und beim Übergang der Scheibenwischer in die Ausgangsposition |
| 13 | 8A Rückleuchten (Nebelschlussleuchten) Elektromotoren der Scheinwerferdüsen beim Starten und beim Übergang der Scheibenwischer in die Ausgangsposition Relais (Kontakte) Scheinwerferdüsen Elektromotor der Scheinwerferdüsen |
| 14 | Zigarettenanzünder 16A |
| 15 | 16A Reserve Beheizte Heckscheibe (Stromkreis) |
| 16* | 8A Notschalter und Blinker im Warnmodus Düse und Düse der Heckscheibe |
Die Funktion des Zigarettenanzünders wird je nach Baujahr durch die Sicherung Nummer 14 oder Nummer 1 mit 16A gewährleistet.
Sicherungskasten Motorsteuerungsrelais

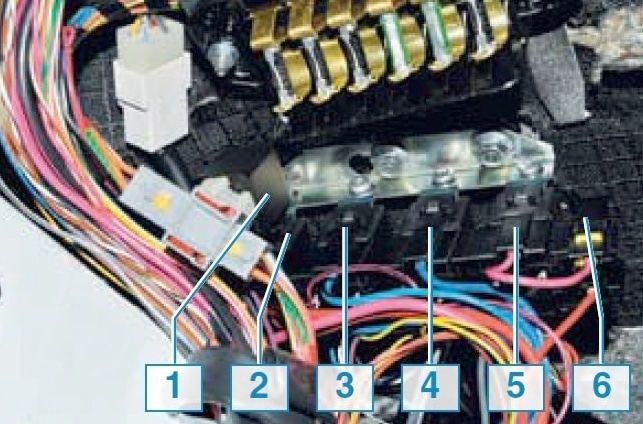

Befindet sich unter dem Hauptsicherungskasten und besteht aus 5 Relais und 1 Sicherung.
Diagramm

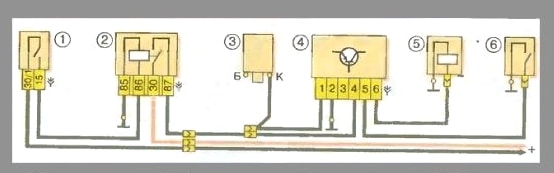

Schaltplan des Elektrokastens
Aufgabe
- Zündrelais
- Hauptrelais
- Kühlerlüfterrelais, rechts
- Kühlerlüfterrelais, links
- Kraftstoffpumpenrelais
- Sicherung Kraftstoffpumpe F5 15A
Der einzige Unterschied zwischen Niva und Einspritz- und Vergasersystemen besteht darin, dass das Motorsteuerungsrelais unter der Motorhaube des Fahrzeugs in einem separaten Fach untergebracht sein kann.
Zusätzlicher Sicherungskasten
Dieses Gerät befindet sich über dem Gaspedal.
Diagramm
Zweck
- Relais der Nebelschlussleuchte
- Relais der beheizbaren Heckscheibe
- Abblendlichtrelais
- Fernlichtrelais
Etwas höher, über dem Kasten, kann ein Relais – Blinker- und Warnschalter – installiert werden.
Unter der Motorhaube können separate Sicherungen und Relais installiert werden: Bei Fahrzeugen mit ABS ist ein Sicherungskasten zusätzlich auf der linken Seite des Motorraums in der Nähe der ABS-Hydraulikeinheit montiert, der die Elemente des Antiblockiersystems schützt, und das Anlasserrelais in der Nähe des Anlassers selbst.
