Lada Vesta (2015-2021) – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne des Sicherungskastens des Lada Vesta (2015–2021), Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Lada Vesta – Sicherungskasten-Diagramm
Baujahr: 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Fahrgastraum
Befindet sich unter dem Armaturenbrett auf der Fahrerseite hinter der Schutzverkleidung.
Typ 1
| F1 | 15A Scheibenwaschanlage vorne |
| F2 | 5/30A Lenkstockschalter für Außenbeleuchtung und Blinker |
| F3 | 10A Fernlicht, linker Scheinwerfer |
| F4 | 5/30A Lenkstockschalter für Außenbeleuchtung und Blinker |
| F5 | 15A Sitzheizung |
| F6 | 5A Standlicht rechter Scheinwerfer und rechtes Rücklicht |
| F7 | 5A Standlicht linker Scheinwerfer und linkes Rücklicht |
| F8 | 5A Nebelschlussleuchte |
| F9 | 3A Rechter Seitenblinker |
| F10 | 5A Automatikgetriebe-Wahlhebel |
| F11 | 10A Abblendlicht, linker Scheinwerfer |
| F12 | 15A Blinker |
| F13 | 10A Karosseriesteuergerät |
| F14 | 10A Bremslichtschalter |
| F15 | 5A Regensensor;
Lichtsensor; Elektrische Scheinwerferregulierung. |
| F 16 | 5A Bremslichtschalter |
| F17 | 5A Handschuhfachbeleuchtung;
Kofferraumbeleuchtung; Türschwellenbeleuchtung. |
| F18 | 3A Linker Blinker |
| F19 | 10A Abblendlicht, rechter Scheinwerfer |
| F20 | 5A Beheizbare Außenspiegel |
| F21 | 15A Passives Sicherheitssystem SRS (Airbag) |
| F22 | 5A Instrumententafel |
| F23 | 5A Instrumententafel |
| F24 | 5A „ERA GLONASS“;
Audiosystem. |
| F25 | 5A ESP-Stabilitätskontrollsystem |
| F26 | 15A Kraftstoffpumpe |
| F27 | 5A Einparkhilfe |
| F28 | 5A Elektrische Servolenkung |
| F29 | 5A Anhängerbeleuchtungsanschluss |
| F30 | 5А „GLONAS ERA“ |
| F31 | 5А „GLONAS ERA“ |
| F32 | 10A Automatisiertes Getriebe;
Rückfahrlichtschalter; Beheizbare Windschutzscheibe. |
| F33 | 5A Elektrische Fensterheber |
| F34 | 5A Schalter für Lenkwinkelsensor, Tempomat und Multimediasystem am Lenkrad |
| F35 | 5A Verriegelung der Schalter für elektrische Fensterheber und elektrischen Rückspiegelmechanismus |
| F36 | 15A Audiosystem;
Diagnoseanschluss. |
| F37 | 7,5A Bremslicht rechtes Rücklicht |
| F38 | 7,5A Bremslicht, linkes Rücklicht |
| F39 | 10A Tagfahrlicht |
| F40 | 10A Fernlicht, linker Reflektor |
| F41 | 20A Steckdose, Zigarettenanzünder |
| F42 | 20A Karosseriesteuergerät |
| F43 | 20A Elektrische Türschlösser |
| F44 | 30A Elektrische Fensterheber |
| F45 | 30A Elektrischer Heizlüfter |
| F46 | 30A Scheibenwischer vorne |
| F47 | 25A Fernlicht rechter Reflektor;
Abblendlicht linker Block – Reflektoren; Positionslichter linker Block – Reflektoren; Linkes Rücklicht. |
| F48 | 30A Scheibenwischer vorne |
| F49 | 25A Nebelscheinwerfer;
Nebelschlussleuchte; Kennzeichenbeleuchtung. |
| F50 | 25A Fernlicht linker Reflektor;
Abblendlicht rechter Block – Reflektoren; Positionslichter rechter Block – Reflektoren und rechtes Rücklicht. |
| F51 | 5A Kupplungspedalpositionssensor |
Typ 2
| F1 | 5А Stromversorgung 1 des Terminalgeräts (TU) „Notfallreaktion basierend auf dem Globalen Satellitennavigationssystem“ (ERA-GLONASS) |
| F2 | 5A Stromversorgung 1 der Instrumententafel (KP) |
| F | 10A K15-Klemme für Motorraum |
| F4 | 10A Abblendlichtkreis rechter Scheinwerfer (FBS) |
| F5 | 10A Abblendlichtkreis linker Scheinwerfer (FBS) |
| F6 | 5A K15-Signal für elektrische Servolenkung (EURU) |
| F7 | 15A Stromversorgung Airbag-Steuergerät (SNPB) |
| F8 | 5A Stromversorgung Einparkhilfesystem (Parksensoren) |
| F9 | 5A Blinkerstromkreis rechts (УП). Spiegel |
| F10 | 3A Nebelschlussleuchtenkreis (ZPTO) |
| F11 | 3A Blinkerstromkreis (UP) von links. Spiegel |
| F12 | 10A Tagfahrlichtkette (DRL) |
| F13 | 10A Fernlichtkreis rechter Scheinwerfer (FDS) |
| F14 | 10A Fernlichtkreis linker Scheinwerfer (FDS) |
| F15 | 5A Heizkreis Außenspiegel |
| F 16 | 5А Zubehör-Stromversorgungsbus (Zündschlüsselposition ACC) Radio / Multimedia, TU ERA-GLONASS |
| F17 | 5A Rücklichtkette (ZDL) |
| F18 | 7,5 A Nebelscheinwerferkreis (PRGO) |
| F19 | 7,5A Bremslichtkreis links |
| F20 | 7,5A Bremslichtkreis rechts |
| F21 | 15A Stromversorgung Karosserieelektronikmodul (BCM), Blinkerstromkreis |
| F22 | 5А Stromversorgung 2 der ERA-GLONASS-Terminalgeräte |
| F23 | 5A Stromversorgung 2 der Instrumententafel (KP) |
| F24 | 5A Stromversorgung des Automatikgetriebe-Wahlhebels (AMT) |
| F25 | 5A Bus zur Aktivierung der Stromantwort (VTR) für die Blockierung zusätzlicher Funktionen der Karosserieelektronik (BDFKE) und des Außenspiegelmechanismus |
| F26 | 5A BTP-Bus für Innenbeleuchtung und Kofferraum |
| F27 | 5A BTP-Bus für Bremslichtschalterkreis |
| F28 | 15A Stromversorgung Radio- und Diagnoseanschluss |
| F29 | 10A Stromversorgung Anhängerbeleuchtung |
| F30 | 15A Stromversorgung Kraftstoffpumpe |
| F31 | 5A VTP-Bus zur Steuerung der Fensterheberrelais und der Innenraumheizung |
| F32 | 5А ВТР-Schiene für Scheinwerfer-Durchflusseinstellschalter und für Regen- und Lichtsensor (ДДиО) |
| F33 | Pneumatischer 5A VTP für Lenkwinkelsensor |
| F34 | 5А Bus VTP für AVZ / E8R-Controller |
| F35 | 5/25А Stromversorgung für 1 linken Lenkstockschalter für Luxus- / Nicht-Luxus-Konfigurationen (FDS, GO) |
| F36 | 10A Stromversorgung Bremslicht |
| F37 | 10A Stromversorgung Karosserieelektronikmodul (BCM) |
| F38 | 5/25A Stromversorgung für 2 Lenkstockschalter links für Luxus, Norm, Standard (FBS, DRL) |
| F39 | 20A Stromversorgung Lenkstockschalter rechts (Scheibenwischer, Scheibenwaschanlage) |
| F40 | 15 / 30A Stromversorgung zusätzlicher Funktionen der Karosserieelektronik (BDFKE) / beheizbare Vordersitze (Standard, Norm) |
| F41 | 20A Stromversorgung Zubehör (Zündschalterposition ACC), Zigarettenanzünder. |
| F42 | 20А Karosserieelektronik (ВСМ, Stromversorgung Bus ВТР) |
| F43 | 20A Karosserieelektronik (ВСМ, Stromversorgung Türschlösser) |
| F44 | Elektrische Fensterheber 30A |
| F45 | 30A Stromversorgung Innenraumheizungsgebläse |
| F46 | 30A Stromversorgung Frontscheibenwischer (Standard, Norm) |
| F47 | 25A Stromversorgung zusätzlicher Karosserieelektronikeinheit (EMM) Kreis: rechter DS, linker BS, vorderer GO, rechter DRL |
| F48 | 30A Stromversorgung des Stromkreises des zusätzlichen Karosserieelektronikmoduls (EMM): Frontscheibenwischer |
| F49 | 25A Stromversorgung zusätzlicher Karosserieelektronikeinheit (EMM) Kreis: Nebelscheinwerfer (PTF), Nebelschlussleuchten (ZPTO), Kennzeichenbeleuchtung (ONZ) |
| F50 | 25A Stromversorgung der Stromkreise der zusätzlichen Karosserieelektronik (EMM): linker DO, rechter EC, hinterer HE, linker DRL |
| F51 | 15A Stromversorgung Relais PTF (ZM, Norm) |
| F52 | 5A Ladegerät-Stromversorgung |
| F53 | 5A Stromversorgung der Tempomat-Tasten am Lenkrad |
| F54 | Reserve |
| F55 | 15A Stromversorgung 12V-Steckdose im Kofferraum |
Relais
| K1 | Stromversorgung Beleuchtung und Sitzheizung | |
| K2 | Reserve | |
| K3 | Beheizbare Heckscheibe | |
| K4 | Fensterheber vorne | |
| K5 | Innenraumheizungsgebläse | |
| K6 | Heckscheibensteuerung | |
| K7 | Kraftstoffpumpenmodul | |
| K8 | ACC (12V-Steckdose) | |
| K9 | Stromversorgung Nebelscheinwerfer | |
Motorraum

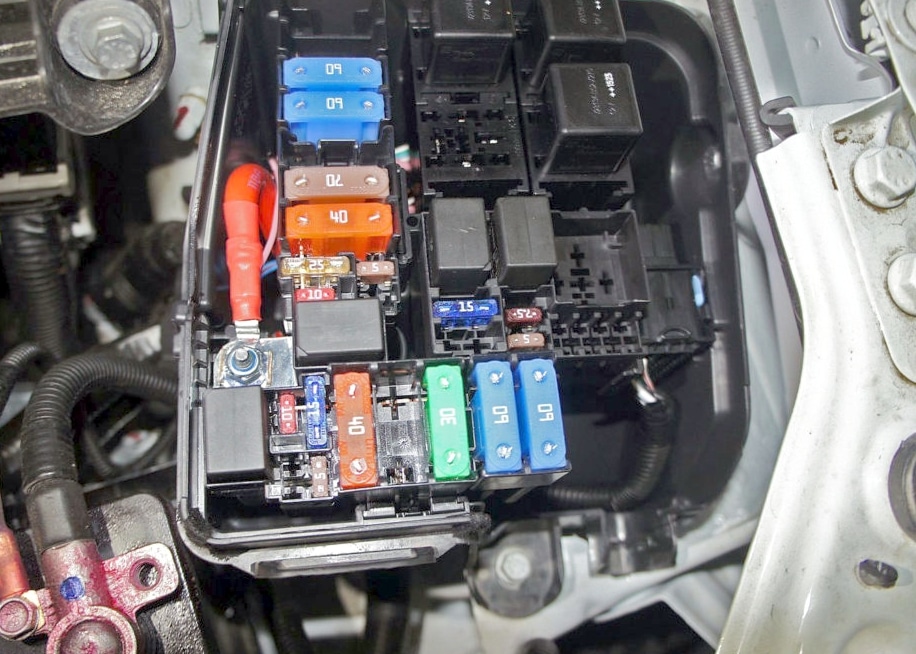

Befindet sich neben der Batterie.

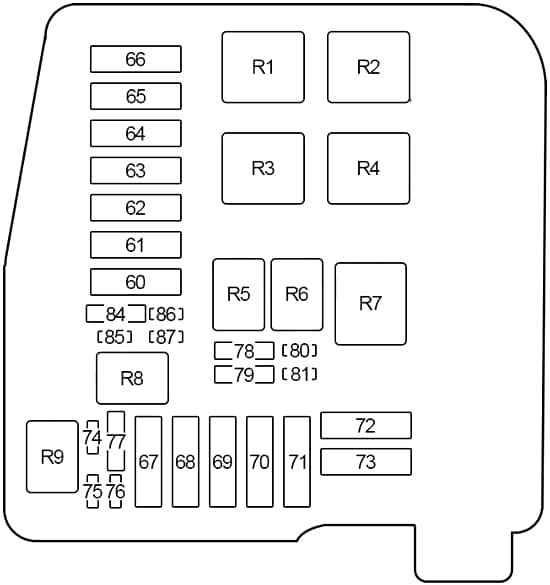

Beschreibung
| 60 | 40A Steuergerät für Antiblockiersystem und Trajektorienstabilität (ABS/ESP) |
| 61 | 70A Elektrische Servolenkung (EURU) |
| 62 | 60A ’15 -’17: Generator |
| 70A ’18 -’21: Steuergerät für automatisiertes Getriebe | |
| 63 | 60A ’15 -’17: Generator |
| 64 | 60A ’15 -’17: Klemmen K30S |
| 65 | 60A ’15 -’17: Beheizbare Windschutzscheibe |
| 66 | 70A ’15 -’17: Steuergerät für automatisiertes Getriebe |
| 67 | 40A Relais Lüfter Motorkühlung |
| 68 | 60A ’18 -’21: Klemmen K30S |
| 69 | 30A ’15 -’17: Beheizbare Heckscheibe |
| 60A ’18 -’21: Beheizbare Frontscheibe | |
| 71 | Reserve |
| 72 | 15A Motorsteuergerät CNG – komprimiertes Erdgas (Methan) |
| 70A ’18 -’21: Generator | |
| 73 | 5A Motorsteuergerät CNG – komprimiertes Erdgas (Methan) |
| 70A ’18 -’21: Generator |
| 74 | 10A ’15 -’17: Relais Diebstahlwarnhorn (Sirene) |
| 15A ’18 -’21: Klimakompressorkupplung | |
| 75 | 5A Steuergerät für automatisiertes Getriebe |
| 76 | Reserve |
| 77 | 15A ’15 -’17: Relais Klimakompressorkupplung |
| 30A ’18 -’21: Beheizbare Heckscheibe | |
| 78 | 15A Klimakompressorkupplung, Relais Kühlerlüftersteuergerät |
| 79 | Reserve |
| 80 | 10A ’15 -’17: Lambdasonde, Tankentlüftungsventil, Verteiler (Verteiler) |
| 7,5A ’18 -’21: Lambdasonden (DK1, DK2), Absorptionsentlüftungsventil (KPA), Ansaugmodulklappe (ZVM), Gasverteilerventil (Verteiler) | |
| 81 | 5A Rückfahrlichtschalter |
| 82 | Reserve |
| 83 | Reserve |
| 84 | 25A Steuergerät für Antiblockiersystem und Trajektorienstabilität (ABS/ESP) |
| 85 | 10A Hupe, Diebstahlwarnhorn (’18 –’20) |
| 86 | 5A Relaisspule Frontscheibenheizung |
| 87 | Reserve |
Relais
| R1 | Beheizbare Windschutzscheibe Nr. 2 | |
| R2 | ’15 -’17: Beheizbare Windschutzscheibe Nr. 1 | |
| 18 – 21: Motorkühlerlüfter | ||
| R3 | 18-21: Beheizbare Windschutzscheibe Nr. 1 | |
| R4 | Starten | |
| R5 | Motorsteuergerät (KSUD) | |
| R6 | Klimakompressorkupplung | |
| R7 | ’15 -’17: Motorkühlerlüfter | |
| 18 – 21: Starten | ||
| R8 | Akustisches Signal | |
| R9 | Diebstahlwarnsignal | |
2015, 2016, 2017, 2018, 2019, 2020, 2021
Kabine
Befindet sich unter dem Armaturenbrett auf der Fahrerseite, hinter der Schutzabdeckung.

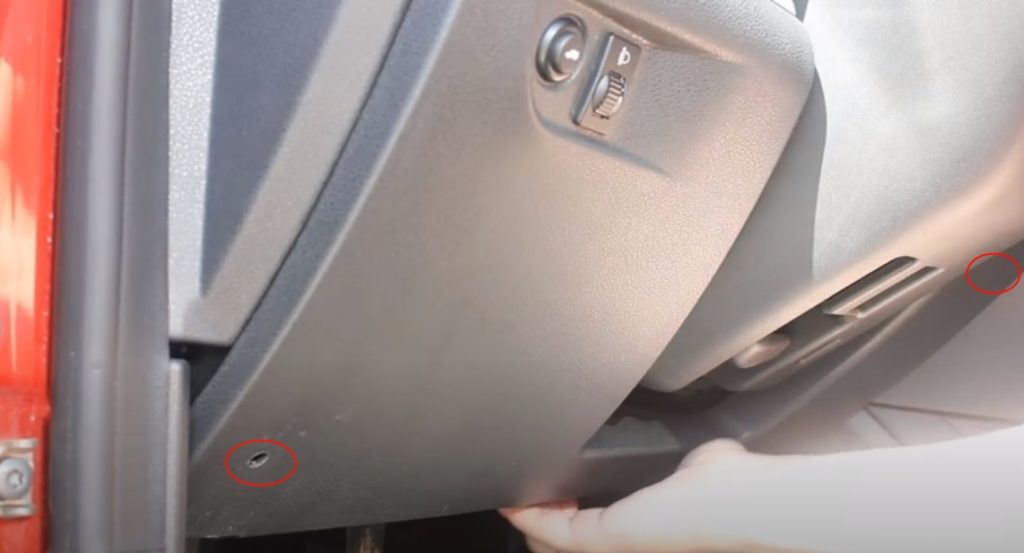

Um ihn zu entfernen, müssen die Kunststoffstifte durch Anheben mit einem flachen Schraubendreher oder einem Spezialwerkzeug herausgezogen werden. Es ist nicht notwendig, sie zu drehen. Ziehen Sie dann die Abdeckung zu sich heran.

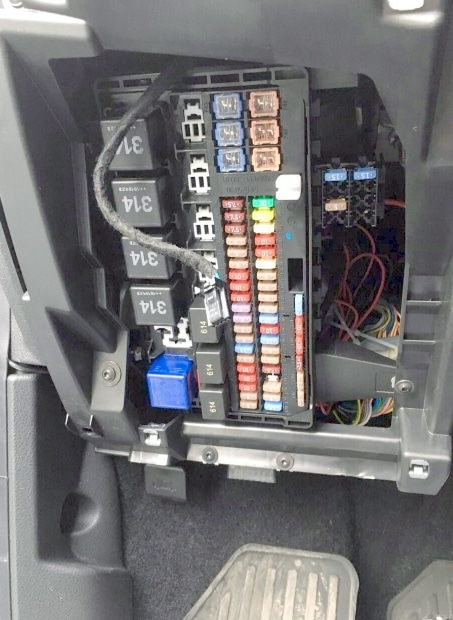

Beispielfoto

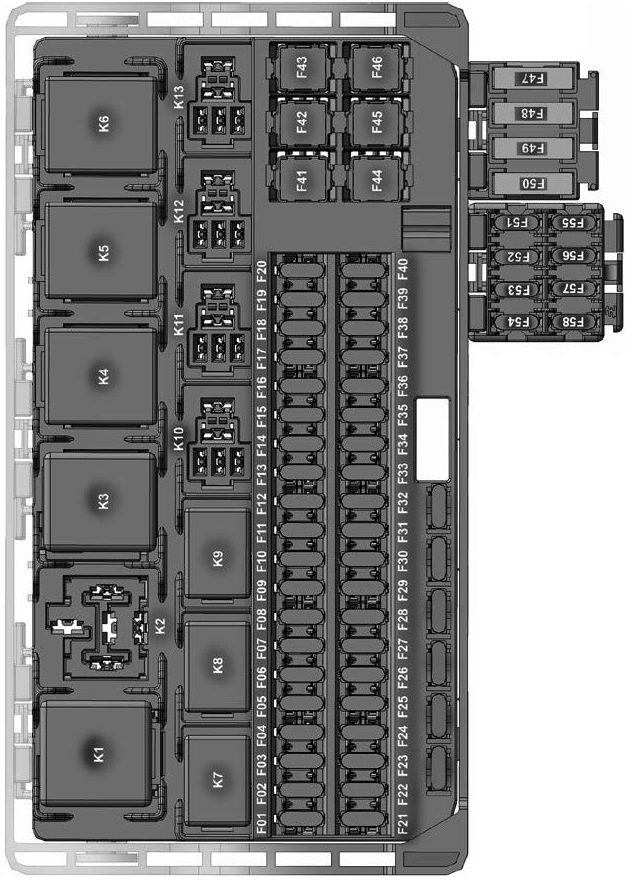

Schema
Aufgabe
Typ 1
| F1 | 15A Frontscheibenentwässerung |
| F2 | 5/30A Lenkstockschalter für Außenbeleuchtung und Blinker |
| F3 | 10A Fernlicht, linker Scheinwerfer |
| F4 | 5/30A Lenkstockschalter für Außenbeleuchtung und Blinker |
| F5 | 15A Sitzheizung |
| F6 | 5A Seitenlichter rechter Scheinwerfer und rechtes Rücklicht |
| F7 | 5A Seitenlichter linker Scheinwerfer und linkes Rücklicht |
| F8 | 5A Nebelschlussleuchte |
| F9 | 3A rechter Blinker |
| F10 | 5A Automatikgetriebe-Wählhebel |
| F11 | 10A Abblendlicht, linker Scheinwerfer |
| F12 | 15A Blinker |
| F13 | 10A Karosseriesteuergerät |
| F14 | 10A Bremslichtschalter |
| F15 | 5A Regensensor, Lichtsensor, elektrischer Scheinwerferkorrektor |
| F 16 | 5A Bremslichtschalter |
| F17 | 5A Handschuhfachbeleuchtung, Kofferraumbeleuchtung, Türschwellenbeleuchtung |
| F18 | 3A linker Blinker |
| F19 | 10A Abblendlicht, rechter Scheinwerfer |
| F20 | 5A Beheizbare Außenspiegel |
| F21 | 15A Passives Sicherheitssystem SRS (Airbag) |
| F22 | 5A Messgerät |
| F23 | 5A Messgerät |
| F24 | 5A „ERA GLONASS“, Audiosystem |
| F25 | 5A ESP Stabilitätskontrollsystem |
| F26 | 15A Kraftstoffpumpe |
| F27 | 5A Parkhilfe |
| F28 | 5A Elektrische Servolenkung |
| F29 | 5A Anhängerbeleuchtungsanschluss |
| F30 | 5A „GLONAS ERA“ |
| F31 | 5A „GLONAS ERA“ |
| F32 | 10A Automatikgetriebe, Rückfahrlichtschalter, beheizbare Windschutzscheibe |
| F33 | 5A Elektrische Fensterheber |
| F34 | 5A Lenkwinkelsensor, Tempomat und Multimedia-Systemschalter am Lenkrad |
| F35 | 5A Sperrschalter für elektrische Fensterheber und elektrische Spiegelverstellung |
| F36 | 15A Audiosystem, Diagnoseanschluss |
| F37 | 7,5A Bremslicht rechtes Rücklicht |
| F38 | 7,5A Bremslicht, linkes Rücklicht |
| F39 | 10A Tagfahrlicht |
| F40 | 10A Fernlicht, linker Projektor |
| F41 | 20A Steckdose, Zigarettenanzünder |
| F42 | 20A Karosseriesteuergerät |
| F43 | 20A Elektrische Türschlösser |
| F44 | 30A Elektrische Fensterheber |
| F45 | 30A Elektrischer Heizlüfter |
| F46 | 30A Scheibenwischer |
| F47 | 25A Fernlicht rechter Projektor, Abblendlicht linker Block – Lichter, Positionslichter linker Block – Lichter und linkes Rücklicht |
| F48 | 30A Scheibenwischer |
| F49 | 25A Nebelscheinwerfer, Nebelschlussleuchte, Kennzeichenbeleuchtung |
| F50 | 25A Fernlicht linker Projektor, Abblendlicht rechter Block – Lichter, Seitenlichter rechter Block – Lichter und rechtes Rücklicht |
| F51 | 5A Kupplungspedalpositionssensor |
Die Sicherung Nummer 41 mit 20A ist für den Zigarettenanzünder zuständig.
Typ 2
| F1 | 5A Stromversorgung 1 des Terminalgeräts (TU) „Notfallreaktion basierend auf dem Globalen Satellitennavigationssystem“ (ERA-GLONASS) |
| F2 | 5A Stromversorgung 1 des Messgeräts (KP) |
| F | 10A K15-Klemme für den Motorraum |
| F4 | 10A Abblendlichtkreis des rechten Scheinwerfers (FBS) |
| F5 | 10A Abblendlichtkreis des linken Scheinwerfers (FBS) |
| F6 | 5A K15-Signal für die elektrische Servolenkung (EURU) |
| F7 | 15A Stromversorgung des Airbag-Steuergeräts (SNPB) |
| F8 | 5A Stromversorgung des Parkassistenzsystems (Parksensoren) |
| F9 | 5A Blinkerstromkreis rechts (УП). Spiegel |
| F10 | 3A Nebelschlussleuchtenkreis (ZPTO) |
| F11 | 3A Blinkerstromkreis (UP) links. Spiegel |
| F12 | 10A Tagfahrlichtkette (DRL) |
| F13 | 10A Fernlichtkreis des rechten Scheinwerfers (FDS) |
| F14 | 10A Fernlichtkreis des linken Scheinwerfers (FDS) |
| F15 | 5A Heizkreis der Außenspiegel |
| F 16 | 5A Zubehör-Strombus (Zündschlüsselposition ACC) Radio/Multimedia, TU ERA-GLONASS |
| F17 | 5A Rücklichtkette (ZDL) |
| F18 | 7,5A Kreis der vorderen Seitenlichter (PRGO) |
| F19 | 7,5A Bremslichtkreis links |
| F20 | 7,5A Bremslichtkreis rechts |
| F21 | 15A Stromversorgung des elektronischen Karosseriemoduls (BCM), Blinkerstromkreis |
| F22 | 5A Stromversorgung 2 der ERA-GLONASS-Terminalgeräte |
| F23 | 5A Stromversorgung 2 des Messgeräts (KP) |
| F24 | 5A Stromversorgung des Automatikgetriebe-Wählhebels (AMT) |
| F25 | 5A Bus zur Aktivierung der Stromantwort (VTR) für die Blockierung zusätzlicher Funktionen der Karosserieelektronik (BDFKE) und zur Steuerung der Außenspiegel |
| F26 | 5A VTP-Bus für Innenbeleuchtung und Kofferraum |
| F27 | 5A BTP-Bus für den Bremslichtschalterkreis |
| F28 | 15A Stromversorgung des Radio- und Diagnoseanschlusses |
| F29 | 10A Stromversorgung der Anhängerbeleuchtung |
| F30 | 15A Stromversorgung der Kraftstoffpumpe |
| F31 | 5A VTP-Bus zur Steuerung des Fensterheberrelais und der Kabinenheizung |
| F32 | Binärer 5A ВТР für den Scheinwerfer-Durchflussregelschalter und für den Regen- und Lichtsensor (ДДиО) |
| F33 | 5A VTP-Bus für den Lenkwinkelsensor |
| F34 | 5A VTP-Bus für den AVZ / E8R-Controller |
| F35 | 5/25A Stromversorgung 1 des linken Lenkstockschalters für Luxus- / Nicht-Luxus-Konfigurationen (FDS, GO) |
| F36 | 10A Stromversorgung des Bremslichts |
| F37 | 10A Stromversorgung des elektronischen Karosseriemoduls (BCM) |
| F38 | 5/25A Stromversorgung 2 der linken Lenkstockschalter für Luxus, Norm, Standard (FBS, DRL) |
| F39 | 20A Stromversorgung des rechten Lenkstockschalters (Scheibenwischer, Scheibenwaschanlage) |
| F40 | 15 / 30A Stromversorgung zusätzlicher Funktionen der Karosserieelektronik (BDFKE) / beheizbare Vordersitze (Standard, Norm) |
| F41 | 20A Stromversorgung Zubehör (Zündschalterposition ACC), Zigarettenanzünder; |
| F42 | 20A Karosserieelektronik (ВСМ, Stromversorgung Bus ВТР) |
| F43 | 20A Karosserieelektronik (ВСМ, Stromversorgung Türschlösser) |
| F44 | 30A Elektrische Fensterheber |
| F45 | 30A Stromversorgung des Innenraumheizlüfters |
| F46 | 30A Stromversorgung des Frontscheibenwischers (Standard, Norm) |
| F47 | 25A Stromversorgung der zusätzlichen elektronischen Karosserieeinheit (EMM) Kreis: DS rechts, BS links, GO vorne, DRL rechts |
| F48 | 30A Stromversorgung des Kreises des zusätzlichen elektronischen Karosseriemoduls (EMM): Frontscheibenwischer |
| F49 | 25A Stromversorgung der zusätzlichen elektronischen Karosserieeinheit (EMM) Kreis: Nebelscheinwerfer (PTF), Nebelschlussleuchten (ZPTO), Kennzeichenbeleuchtung (ONZ) |
| F50 | 25A Stromversorgung der Kreise der zusätzlichen Karosserieelektronik (EMM): DO links, EC rechts, HE hinten, DRL links |
| F51 | 15A Stromversorgung des PTF-Relais (ZM, Norm) |
| F52 | 5A Stromversorgung des Ladegeräts |
| F53 | 5A Stromversorgung der Tempomat-Tasten am Lenkrad |
| F54 | reserviert |
| F55 | 15A Stromversorgung der 12V-Steckdose im Kofferraum |
Die Sicherung für den vorderen Zigarettenanzünder ist Nummer 41 mit 20A, und die Sicherung im Kofferraum ist 55 mit 15A.
Relais
| K1 | Stromversorgung Beleuchtung und Sitzheizung | |
| K2 | Frei | |
| K3 | Beheizbare Heckscheibe | |
| K4 | Fensterheber vorne | |
| K5 | Innenraumheizlüfter | |
| K6 | Heckscheibensteuerung | |
| K7 | Kraftstoffpumpenmodul | |
| K8 | ACC (12V Steckdose) | |
| K9 | Stromversorgung Nebelscheinwerfer | |
Motorraum
Diese Einheit befindet sich auf der linken Seite des Motorraums, neben der Batterie und ist mit einer Schutzabdeckung versehen.
Foto
Schema
Bestimmung
| 60 | 40A Steuergerät des Antiblockiersystems und der Trajektorienstabilität (ABS/ESP) |
| 61 | 70A Elektrische Servolenkung (EURU) |
| 62 | 60A ’15 -’17: Generator |
| 70A ’18 -’21: Steuergerät des automatisierten Getriebes | |
| 63 | 60A ’15 -’17: Generator |
| 64 | 60A ’15 -’17: Klemmen K30S |
| 65 | 60A ’15 -’17: Beheizbare Windschutzscheibe |
| 66 | 70A ’15 -’17: Steuergerät des automatisierten Getriebes |
| 67 | 40A Relais des Motorkühlgebläses |
| 68 | 60A ’18 -’21: Klemmen K30S |
| 69 | 30A ’15 -’17: Beheizbare Windschutzscheibe |
| 60A ’18 -’21: Beheizbare Windschutzscheibe | |
| 71 | reserviert |
| 72 | 15A CNG-Motorsteuerung – komprimiertes Erdgas (Methan) |
| 70A ’18 -’21: Generator | |
| 73 | 5A CNG-Motorsteuerung – komprimiertes Erdgas (Methan) |
| 70A ’18 -’21: Generator |
| 74 | 10A ’15 -’17: Relais der Diebstahlwarnanlage (Sirene) |
| 15A ’18 -’21: Klimakompressorkupplung | |
| 75 | 5A Steuergerät des automatisierten Getriebes |
| 76 | reserviert |
| 77 | 15A ’15 -’17: Relais der Klimakompressorkupplung |
| 30A ’18 -’21: Beheizbare Windschutzscheibe | |
| 78 | 15A Klimakompressorkupplung, Relais des Kühlerlüftersteuergeräts |
| 79 | reserviert |
| 80 | 10A ’15 -’17: Lambdasonde, Tankreinigungsventil, Verteilerventil (Verteilung) |
| 7,5A ’18 -’21: Lambdasonden (DK1, DK2), Entlüftungsventil (KPA), Ansaugmodulklappe (ZVM), Gasverteilerventil (Verteilung) | |
| 81 | 5A Rückfahrlichtschalter |
| 82 | reserviert |
| 83 | reserviert |
| 84 | 25A Steuergerät des Antiblockiersystems und der Trajektorienstabilität (ABS/ESP) |
| 85 | 10A Hupe, Diebstahlwarnhupe (’18 –’20) |
| 86 | 5A Spule des Windschutzscheibenheizungsrelais |
| 87 | reserviert |
Relais
| R1 | Beheizbare Windschutzscheibe Nr. 2 | |
| R2 | ’15 -’17: Beheizbare Windschutzscheibe Nr. 1 | |
| 18 – 21: Motorkühlgebläse | ||
| R3 | 18-21: Beheizbare Windschutzscheibe Nr. 1 | |
| R4 | Starten | |
| R5 | Motorsteuergerät (KSUD) | |
| R6 | Klimakompressorkupplung | |
| R7 | ’15 -’17: Motorkühlgebläse | |
| 18 – 21: Starten | ||
| R8 | Akustisches Signal | |
| R9 | Diebstahlwarnsignal | |
Über Lada Vesta (2015-2021)
Der Lada Vesta, der 2015 auf den Markt kam, ist eine moderne Limousine, die sich dank ihrer Zuverlässigkeit und Erschwinglichkeit schnell großer Beliebtheit erfreute. Dieses Modell ist mit verschiedenen Motorisierungen ausgestattet, darunter Benzinmotoren mit 1,6 und 1,8 Litern Hubraum, die ausreichend Leistung für Stadt- und Autobahnfahrten bieten. Der Lada Vesta zeichnet sich durch ein modernes Design, einen geräumigen Innenraum und fortschrittliche Technologien aus, die den Komfort und die Sicherheit der Passagiere erhöhen. Seine robuste Konstruktion und hochwertige Materialien gewährleisten eine lange Lebensdauer und Widerstandsfähigkeit gegenüber anspruchsvollen Straßenbedingungen.
Sicherungskasten-Schema Lada Vesta
Diese Seite zeigt das Sicherungskasten-Schema für das Modell Lada Vesta, das für die korrekte Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum platziert sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, und daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
