Volkswagen Vento (A3) (1992-1999) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Volkswagen Vento (A3) (1992–1999), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Sicherungsplan Volkswagen Vento (A3) 1992-1999
Baujahr: 1992, 1993, 1994, 1995, 1996, 1997, 1998 und 1999.

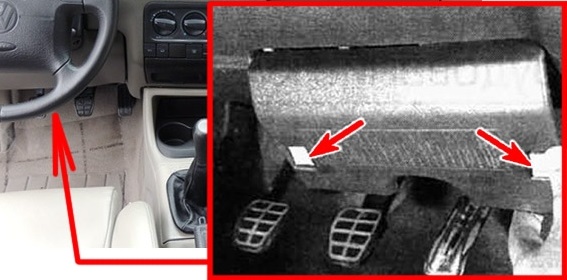

Lage des Sicherungskastens
Er befindet sich unter dem Armaturenbrett auf der Fahrerseite. Drücken Sie die Clips und entfernen Sie die Abdeckung, um Zugang zu den Sicherungen zu erhalten.

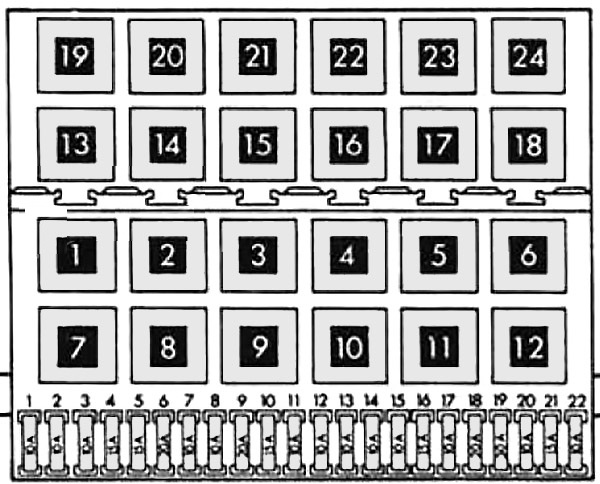

Sicherungsbelegungsplan
Belegung der Sicherungen und Relais am Armaturenbrett
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 10 A | Linker Scheinwerfer (Abblendlicht), Scheinwerfer-Leuchtweitenregulierung |
| 2 | 10 A | Rechter Scheinwerfer (Abblendlicht) |
| 3 | 10 A | Kennzeichenbeleuchtung |
| 4 | 15A | Dritte Bremsleuchte / Heckscheibenwischer |
| 5 | 15A | Scheibenwischer / Scheibenwaschanlage, Scheinwerferwaschanlage |
| 6 | 20A | Heizungsgebläse |
| 7 | 10 A | Seitenlichter (rechts) |
| 8 | 10 A | Seitenlichter (links) |
| 9 | 20A | Beheizbare Heckscheibe |
| 10 | 15A | Nebelscheinwerfer |
| 11 | 10 A | Linker Scheinwerfer (Fernlicht) |
| 12 | 10 A | Rechter Scheinwerfer (Fernlicht) |
| 13 | 10 A | Hupe |
| 14 | 10 A | Rückfahrlichter, Waschdüsenheizung, Zentralverriegelung, elektrische Außenspiegel, Sitzheizung, Geschwindigkeitsregelanlage, elektrische Fensterheber |
| 15 | 10 A | Tachometer, Ansaugkrümmerheizung |
| 16 | 15A | Instrumentenbeleuchtung, ABS-Anzeige, SRS-Anzeige, Schiebedach, Thermotronic |
| 17 | 10 A | Warnblinkanlage, Blinker |
| 18 | 20A | Kraftstoffpumpe, beheizte Lambdasonde |
| 19 | 30A | Kühlerlüfter, Klimaanlagenrelais |
| 20 | 10 A | Bremslichter |
| 21 | 15A | Innenbeleuchtung, Kofferraumbeleuchtung, Zentralverriegelung, Schiebedach |
| 22 | 10 A | Audiosystem, Zigarettenanzünder |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Relais | ||
| R1 | Klimaanlage | |
| R2 | Dritte Bremsleuchte / Heckscheibenwischer | |
| R3 | Motorsteuergerät | |
| R4 | Zündung | |
| R5 | Nicht verwendet | |
| R6 | Blinker | |
| R7 | Scheinwerferentwässerung | |
| R8 | Scheibenwischer / Scheibenwaschanlage | |
| R9 | Sicherheitsgurte | |
| R10 | Nebelscheinwerfer | |
| R11 | Hupe | |
| R12 | Kraftstoffpumpe | |
| R13 | Ansaugkrümmerheizung | |
| R14 | Nicht verwendet | |
| R15 | ABS-Pumpe | |
| R16 | Rückfahrlicht (Ecomatic) | |
| R17 | Fernlicht (Ecomatic) | |
| R18 | Abblendlicht (Ecomatic) | |
| R19 | Klimaanlage Climatronic 2.0/2.8 (1993) (Sicherung 30A) | |
| R20 | Anlasssperrschalter | |
| R21 | Lambdasonde | |
| R22 | Sicherheitsgurtanzeige | |
| R23 | Vakuumpumpe (Ecomatic) | |
| R24 | Elektrische Fensterheber (Thermosicherung 20A) |
Über den Volkswagen Vento (A3) (1992-1999)
Der Volkswagen Vento (A3), produziert von 1992 bis 1999, ist eine kompakte Limousine, die aufgrund ihrer Zuverlässigkeit und ihres Komforts populär wurde. Dieses Modell war bekannt für sein elegantes Design und seine hochwertige Verarbeitung. Der Vento war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, was den Kunden die Wahl nach ihren Vorlieben ermöglichte. Zu den häufigsten Motoren gehörten die 1.6- und 1.8-Benzinmotoren sowie der 1.9-Dieselmotor. Der Vento bot einen geräumigen Innenraum und zahlreiche Komfortmerkmale, die ihn zu einem idealen Auto für Familien und Einzelpersonen machten.
Sicherungsbelegungsplan Volkswagen Vento (A3)
Diese Seite zeigt den Sicherungsbelegungsplan für den Volkswagen Vento (A3), der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich typischerweise unter dem Armaturenbrett auf der Fahrerseite oder im Motorraum. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das den Schutz der elektrischen Schaltkreise des Fahrzeugs gewährleistet, und daher ist es wichtig, einen Überblick über seine Konfiguration und korrekte Verwendung zu haben.
