Volkswagen Tiguan (2006-2017) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Volkswagen Tiguan (2006–2017), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Volkswagen Tiguan – Sicherungskastenbelegung
Baujahr: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Tiguan ist die Sicherung 31 im Sicherungskasten im Innenraum.

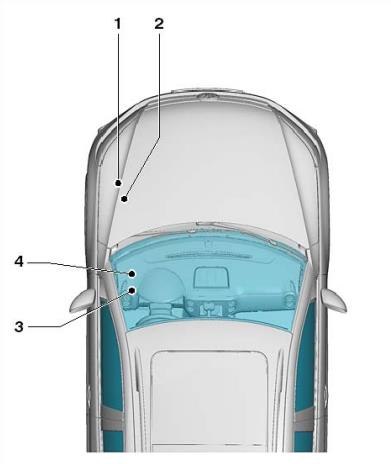

Standorte
Beschreibung
- Hauptsicherungskasten im Kommunikationskasten
- Sicherungskasten umschalten.
- Sicherungskasten im Innenraum.
- Relais-Sicherungskasten.
Motorraum
Befindet sich neben der Batterie.

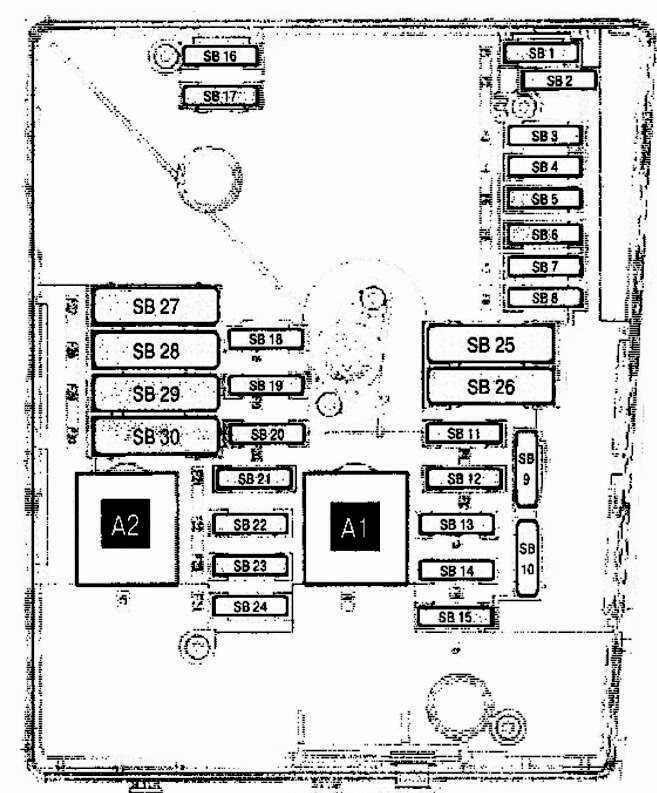

Typ 1
Sicherungskastenbelegung
Beschreibung
| 1 | |
| 2 | |
| 3 | 5A Steuergerät für Bordnetzversorgung |
| 4 | 30A ABS-Steuergerät;
ABS-Hydraulikeinheit. |
| 5 | |
| 6 | 5A Steuergerät für Kombiinstrument;
Steuergerät für Lenksäule. |
| 7 | 40A Relais 2 Klemme 15 Stromversorgung |
| 8 | 25A Steuergerät mit Display für Radio-Navigationssystem;
Haupteinheit; TV-Tuner; Digitaler Satellitenradio-Tuner; Steuergerät für Multimediasystem; Spannungswandler. |
| 9 | 5A Steuergerät für Mobiltelefon-Elektronik |
| 10 | 5/10A Leistungsrelais;
Motorsteuergerät. |
| 11 | 20A Zusätzliches Heizungssteuergerät |
| 12 | 5A Diagnose-Interface für Datenbus |
| 13 | 15/30A Motorsteuergerät |
| 14 | 5A Kraftstoffdruckregler;
Kraftstoffdosierventil; Zündspulen. |
| 15 | 5/10/15A Elektromagnetische Kupplung für Lüfter;
Lambdasondenheizung; Lambdasondenheizung 1 nach Katalysator; Diagnosepumpe Kraftstoffsystem; Kraftstoffpumpenrelais; Glühkerzensteuergerät; Relais elektrische Kraftstoffpumpe 2. |
| 16 | 30A Steuergerät für Bordnetzversorgung |
| 17 | 15A Relais für Warnsirene |
| 18 | 30A Verstärker für digitales Audiosystem |
| 19 | 30A Wischermotorsteuergerät |
| 20 | 10A Kraftstoffdruckregler;
Kühlmittelumwälzpumpe. |
| 21 | 10/20A Lambdasondenheizung;
Kraftstoffpumpensteuergerät. |
| 22 | 5A Kupplungspedalpositionssensor |
| 23 | 10A Magnetventil zur Ladedruckbegrenzung;
Umschaltventil Abgasrückführungskühler; Kraftstoffdruckregler; Luftmassenmesser. |
| 24 | 10A Kühlerlüftersteuergerät;
Heizungsrelais; Relais für zusätzliche Kühlmittelpumpe; Leistungsrelais; Magnetventil zur Ladedruckbegrenzung; Magnetventil 1 Absorptionssystem; Ventil 1 variable Ventilsteuerung; Ladeluft-Umluftventil; Drosselklappe Ansaugtrakt; Kühlmittelumwälzpumpe 2; Kühlmittelumwälzpumpe; Kraftstoffpumpenrelais. |
| 25 | 40A ABS-Steuergerät |
| 26 | 30A Steuergerät für Bordnetzversorgung |
| 27 | Nicht belegt |
| 28 | 50A Glühkerzensteuergerät |
| 29 | 50A Thermosicherung 1 für Fahrersitzverstellung;
Sicherungen 54 – 57 im Innenraum. |
| 30 | 50A Relais für X-Kontaktentlastung |
- A1 – Relais Hauptstromkreise Anlasser (Diesel)
- A2 – Relais Motorsteuerung (EC) (Diesel)

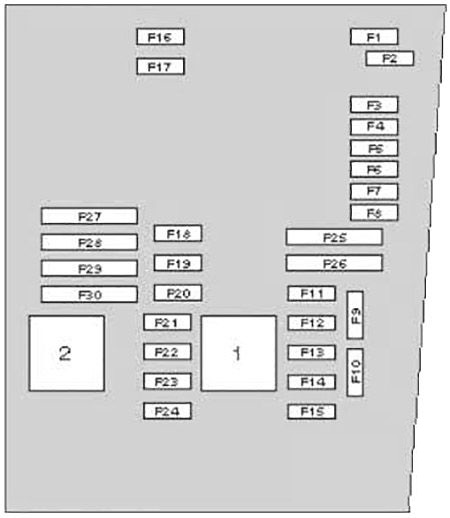

Typ 2
Beschreibung
| 1 | 15A Mechatronikblock KP DSG |
| 2 | 30A ABS-Steuergerät |
| 3 | 15A Hupenrelais |
| 4 | Reserviert |
| 5 | 5A Steuergerät für Bordnetzversorgung |
| 6 | Reserviert |
| 7 | 25A Spannungswandler;
Steuergerät mit Display für Radio-Navigationssystem; Steuergerät für Multimediasystem. |
| 8 | 40A Relais 2 Klemme 15 Stromversorgung |
| 9 | Reserviert |
| 10 | 5/10A Lambdasondenheizung;
Elektromagnetische Kupplung für Lüfter; Diagnosepumpe Kraftstoffsystem; Glühkerzensteuergerät. |
| 11 | 5A Steuergerät für Kombiinstrument;
Steuergerät für Lenksäule. |
| 12 | 5A Steuergerät für Mobiltelefon-Elektronik |
| 13 | 5/10A Motorsteuergerät |
| 14 | 15/30A Motorsteuergerät |
| 15 | 5A Diagnose-Interface für Datenbus |
| 16 | 10A Magnetventil zur Ladedruckbegrenzung;
Umschaltventil Abgasrückführungskühler; Luftmassenmesser; Kraftstoffdruckregler. |
| 17 | 10/15A Kraftstoffdruckregelventil;
Kühlmittelumwälzpumpe. |
| 18 | 10A Lambdasondenheizung;
20A Kraftstoffpumpensteuergerät. |
| 19 | 30A Verstärker für digitales Audiosystem |
| 20 | 5A Kupplungspedalpositionssensor |
| 21 | 30A Zusätzliches Heizungssteuergerät |
| 22 | 30A Wischermotorsteuergerät |
| 23 | 10A Hochleistungsrelais für Heizung;
Niedrigleistungsrelais für Heizung; Kraftstoffpumpenrelais; Kühlmittelumwälzpumpe 2; Kühlerlüftersteuergerät; Relais elektrische Kraftstoffpumpe 2; Magnetventil zur Ladedruckbegrenzung; Ladeluft-Umluftventil; Magnetventil Tank 1; Variables Ventil 1 Verteilungssysteme; Drosselklappe Ansaugkrümmer; Leistungsrelais Motronic 2; Bremslichtschalter. |
| 24 | 20A Zündspulen;
15A Kraftstoffdosierventil. |
| 25 | 30A Steuergerät für Bordnetzversorgung |
| 26 | 30A Steuergerät für Bordnetzversorgung |
| 27 | 50A Relais für X-Kontaktentlastung |
| 28 | 50A Glühkerzensteuergerät |
| 29 | 50A Thermosicherung 1 für Fahrersitzverstellung;
Sicherungen 54 – 57 im Innenraum. |
| 30 | 40A ABS-Steuergerät (Pumpe) |

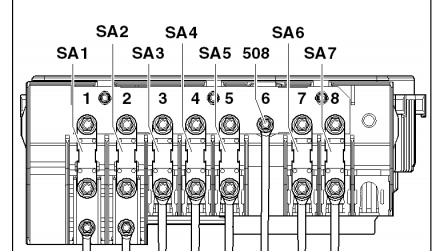

Hauptsicherungen
Beschreibung
- 200A – Generator
- 80A – Steuergerät für Lenkunterstützung
- 50A – Sicherung 40 im Sicherungskasten
- 50A – Steuergerät für Kühlerlüfter
- 80A – Sicherungskasten
- 70A – Kühlerlüftersteuergerät, Hochleistungsheizungsrelais
- Reserviert
- 40A – Niedrigleistungsheizungsrelais

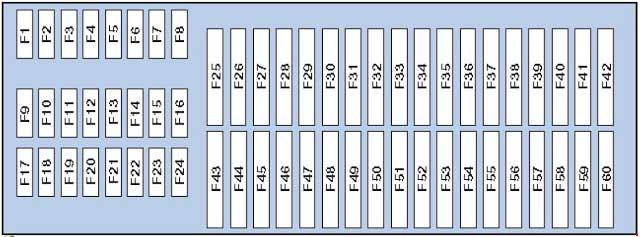

Fahrgastraum
Sicherungskasten
Beschreibung
| 1 | Nicht belegt |
| 2 | Nicht belegt |
| 3 | Nicht belegt |
| 4 | Nicht belegt |
| 5 | Nicht belegt |
| 6 | Nicht belegt |
| 7 | Nicht belegt |
| 8 | Nicht belegt |
| 9 | 5A Airbag-Steuergerät;
Kontrollleuchte aus; Beifahrerairbag vorne. |
| 10 | 10A Allradantriebssteuergerät |
| 11 | 5A Steuergerät für Autopilot oder Parkassistent |
| 12 | 10A Steuergerät für linken Scheinwerfer mit Entladungslampe |
| 13 | 5A Hochdrucksensor;
Elektrochromatischer Innenspiegel; Rückfahrlichtschalter; Heizwiderstand für Scheibenwaschdüse; AUTO HOLD Taste; AUTO HOLD Kontrollleuchte; Sitzbelegungserkennungssteuergerät; Frontkamera Fahrerassistenzsysteme; Motorölstands- und Temperatursensor; ASR- und ESP-Deaktivierungstaste; Fahrprogramm-Taste. |
| 14 | 10A Steuergerät für Lenkunterstützung;
Steuergerät für Fahrzeugpositionsüberwachung; Anlasserrelais; Elektronisches Dämpfersteuergerät; Steuergerät für Anhängererkennung; Tiptronic-Schalter; Diagnose-Interface für Datenbus; Steuergerät für Kombiinstrument; Heizungssteuergerät; Lichtschalter; Motorsteuergerät; ABS-Steuergerät. |
| 15 | 10A Relais für Zusatzheizungsbetrieb;
Spannungswandler; Steuergerät für adaptives Licht und Scheinwerfer-Leuchtweitenregulierung; Luftmassenmesser; Diagnosestecker; Steuergerät für elektromechanische Parkbremse; Dimmer für Schalter und Kombiinstrumentenbeleuchtung; Heizwiderstand für Kurbelgehäuseentlüftung; Motor-Scheinwerferkorrektursteuerung; Stellmotor für rechten Scheinwerferkorrektur. |
| 16 | 10A Steuergerät für rechten Scheinwerfer mit Entladungslampe |
| 17 | 5A Steuergerät für Kombiinstrument |
| 18 | 5A Steuergerät für Mobiltelefon-Elektronik;
Steuergerät für Multimediasystem; Magnetfeldsensor für Kompass. |
| 19 | 7.5A Steuergerät für Lenksäule |
| 20 | 5/7,5A Steuergerät für Reifendrucküberwachung;
Funkempfänger für zusätzliche Kühlmittelheizung; Relais für beheizbare Heckscheibe; Relais für Zweiklanghorn; ABS-Steuergerät; Tiptronic-Schalter; Steuergerät für Automatikgetriebe; Klimaanlagensteuergerät; Climatronic-Steuergerät; Heizungssteuergerät. |
| 21 | 7,5 / 15A Steuergerät für Bordnetzversorgung;
Steuergerät für Beifahrertür vorne; Steuergerät für hintere rechte Tür. |
| 22 | 5A Steuergerät für Bordnetzversorgung;
Warnsirene; Innensensor. |
| 23 | 10A Regen- und Lichtsensor;
Lichtschalter; Steuergerät für Fahrzeugpositionsüberwachung; Steuergerät für Zugangsberechtigung und Start; Steuergerät für Rückfahrkamera; Magnetfeldsensor für Kompass; Taste für elektromechanische Parkbremse; Diagnosestecker. |
| 24 | 10A Fahrertürsteuergerät;
Steuergerät für hintere linke Tür. |
| 25 | 5/20A Multifunktionsschalter;
Steuergerät für Automatikgetriebe; Mechatronikeinheit DSG. |
| 26 | Nicht belegt |
| 27 | Nicht belegt |
| 28 | 40A Relais für Zusatzheizungsbetrieb;
Heizungssteuergerät; Klimaanlagensteuergerät. |
| 29 | 15A Heckscheibenwischermotor |
| 30 | Nicht belegt |
| 31 | 20A Zigarettenanzünder und 12V-Steckdose |
| 32 | Nicht belegt |
| 33 | Nicht belegt |
| 34 | Nicht belegt |
| 35 | Nicht belegt |
| 36 | Nicht belegt |
| 37 | Nicht belegt |
| 38 | 10A Steuergerät für elektronische Lenksäulenverriegelung |
| 39 | 20A Relais für Scheinwerferreinigungsanlage |
| 39 | 15A Steuergerät für Anhängererkennung und Anhängerkupplungsvorbereitung |
| 40 | 15A Steuergerät für Anhängererkennung |
| 41 | 15A Steuergerät für Anhängererkennung |
| 42 | 20A Steuergerät für Anhängererkennung |
| 43 | 25A Schiebedachsteuerung |
| 44 | 25A Elektromechanisches Steuergerät für Parkbremse |
| 45 | 25A Relais für Lüfterlüftung;
Relais für beheizbare Heckscheibe. |
| 46 | 30A Fahrertürsteuerung;
Steuergerät für hintere linke Tür. |
| 47 | 30A Steuergerät für Beifahrertür vorne;
Steuergerät für hintere rechte Tür. |
| 48 | 20A Kraftstoffpumpenrelais |
| 49 | 20A Steuergerät für Bordnetzversorgung |
| 50 | 25A Elektromechanisches Steuergerät für Parkbremse |
| 51 | 40A Steuergerät für Lüfterlüftung |
| 52 | 20/30A Steuergerät für Sitzheizung vorne |
| 53 | 20/30A Relais für Scheinwerferreinigungsanlage |
| 54 | 30A Wechselrichter mit Steckdose, 12V – 230V |
| 55 | 15A Schalter für Lordosenstützenverstellung Fahrersitz |
| 56 | 15A Steuergerät für elektronisches Fahrwerksregelsystem |
| 57 | 25A Steuergerät für Schiebedach |
| 58 | 1A Warnleuchte für Anhängerkupplung (verriegelt) |
| 59 | Steuergerät mit Display für Radio-Navigationssystem |
| 60 | Nicht belegt |

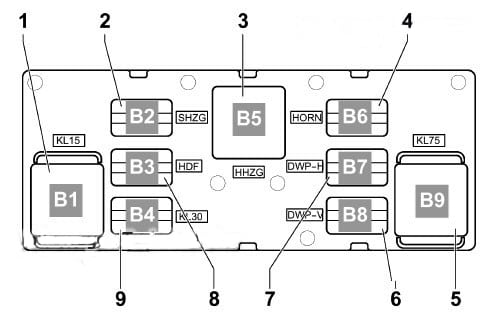

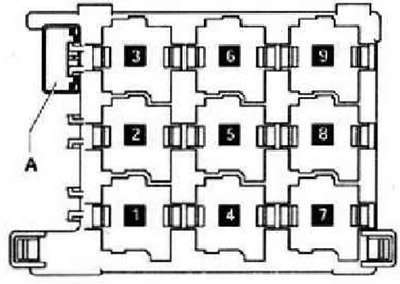

Relaiskasten
Beschreibung
- Leistungsrelais Klemme 15 2, -J681-, (460) Steckplatz B1
- Relais beheizbare Außenspiegel -J99- (449) Steckplatz B2
- Relais beheizbare Heckscheibe -J9- (53) Steckplatz B5
- Relais Zweiklanghorn -J4- (449) Steckplatz B6
- Relais Ausgang X-Kontakt -J59- (460) Steckplatz B9
- Doppelrelais Scheibenwaschpumpe 2 -J730- (404) Steckplatz B8
- Relais 1 für Doppel-Scheibenwaschpumpe -J729- (404) Steckplatz B7
- Reservierter Steckplatz B3
- Leistungsrelais 2 Klemme 30 -J689- (449) Steckplatz B4
Beschreibung
- Zusatzheizungsrelais
- Anlasserrelais
- –
- Heizlüfterrelais
- Diebstahlwarnanlagenrelais / Scheinwerferwaschpumpenrelais
- Kraftstoffpumpenrelais (FP)
- Relais Motor-Kühlmittelheizung 1
- Relais Motor-Kühlmittelpumpe – einige Modelle, Kraftstoffpumpenrelais (FP) – einige Modelle, Zusatzkraftstoffpumpe Heizung – einige Modelle
- Relais Motor-Kühlmittelheizung 2.
