In diesem Artikel finden Sie Diagramme des Sicherungskastens des Volkswagen Fox (2004–2009), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Schalter Nebelscheinwerfer und Nebelschlussleuchte -E23-
Glühlampe Nebelscheinwerfer und Nebelschlussleuchte -L40-
18
10
Heckscheibenwischermotor -V12-
19
–
Leer
20
5
Außenspiegel beheizt Fahrerseite -Z4-
Außenspiegel beheizt Beifahrerseite -Z5-
Bordnetzsteuergerät -J519-
21
–
Leer
22
–
Leer
23
5
Lenkwinkelgeber -G85-
TCS- und ESP-Taste -E256-
Schalter und Beleuchtung Instrumentenregler -L155-
ABS-Steuergerät -J104-
24
10
Lenkwinkelgeber -G85-
ABS-Steuergerät -J104-

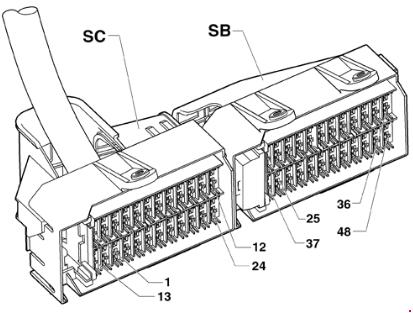

Sicherungshalter -SB-
Volkswagen Fox – Sicherungskasten-Diagramm – Sicherungshalter -SB-
Nummer
Ampere [A]
Beschreibung
25
10
Glühlampe Blinker vorne links -M5-
Glühlampe Blinker hinten links -M6-
Glühlampe Blinker vorne rechts -M7-
Glühlampe Blinker hinten rechts -M8-
Steuergerät für Bordnetz -J519-
26
10
Zündspule 1 mit Leistungsendstufe -N70-
Zündspule 2 mit Leistungsendstufe -N127-
Zündspule 3 mit Leistungsendstufe -N291-
Zündtransformator -N152- (nur für Fahrzeuge mit 1,4l Motor)
Motorsteuergerät -J623-
27
15
Steuergerät für Klimaanlage -J301-
Diagnoseanschluss, 16-polig -T16a-
28
5
Schalttafeleinsatz -K-
Zentralsteuergerät für Komfortsystem -J393-
29
20
Relais für automatische Wasch- und Wischfunktion -J31-
Steuergerät für Bordnetz -J519-
30
5
Heizung für Sicherungskastenentlüftung -N79- (nur für Fahrzeuge mit 1,4 l Benzinmotor)
Luftmassenmesser -G70- (nur für Fahrzeuge mit 1,4l Dieselmotor)
Stromversorgungsrelais -J16- (nur für Fahrzeuge mit 1,2 l Motor)
Motorsteuergerät -J623-
31
5
Glühlampe Schlussleuchte rechts -M2- (bis Dezember 2006)
Glühlampe rechte Seite -M3-
Glühlampe Bremse rechts und Schlussleuchte -M22-
Schalttafeleinsatz -K-
32
5
Kennzeichenbeleuchtung -X-
33
15
Geber für Kraftstoffvorrat -G-
Kraftstoffpumpe -G6-
34
10
Hallgeber -G40- (nur für Fahrzeuge mit 1,2l und 1,4l Benzinmotoren)
Motor für Saugrohrklappe -V157- (nur für Fahrzeuge mit 1,4l Dieselmotor)
Ventil für Abgasrückführung -N18- (nur für Fahrzeuge mit 1,4 l Dieselmotor)
Magnetventil für Ladedruckregelung -N75- (nur für Fahrzeuge mit 1,4 l Dieselmotor)
Magnetventil 1 für Aktivkohlefilter -N80- (nur für Fahrzeuge mit 1,2l und 1,4l Benzinmotoren)
35
10
Schalter für Nebelscheinwerfer und Nebelschlussleuchte -E23-
Glühlampe für Nebelscheinwerfer und Nebelschlussleuchte -L40-
Doppelfadenlampe für Scheinwerfer links -L1-
Schalttafeleinsatz -K-
Glühlampe für Fernlicht links -M30- (bis November 2006)
36
10
Schalter für Nebelscheinwerfer und Nebelschlussleuchte -E23-
Glühlampe für Nebelscheinwerfer und Nebelschlussleuchte -L40-
Doppelfadenlampe für Scheinwerfer links -L1-
Leuchtweitenregler -E102-
Stellmotor für Leuchtweitenregelung links -V48-
Glühlampe für Tagfahrlicht links -M29- (bis November 2006)
37
10
Rückfahrlichtschalter -F4-
Glühlampe Rückfahrlicht links -M16-
Glühlampe Rückfahrlicht rechts -M17-
Steuergerät für Bordnetz -J519-
38
5
Kupplungspedalschalter -F36-
Bremspedalschalter -F47-
Relais für Kraftstoffpumpe -J17-
Schalttafeleinsatz -K-
39
10
Kofferraumbeleuchtung -W3-
Steuergerät für Bordnetz -J519-
40
10
Bremslichtschalter -F-
41
10
Hupe oder Doppeltonhorn -H1-
Steuergerät für Bordnetz -J519-
42
25
Schalter für Frischluftgebläse -E9-
43
5
Glühlampe linke Seite -M1-
Glühlampe Schlussleuchte links -M4- (bis Dezember 2006)
Glühlampe Bremse links und Schlussleuchte -M21-
Schalttafeleinsatz -K-
44
10
Einspritzventil, Zylinder 1 -N30-
Einspritzventil, Zylinder 2 -N31-
Einspritzventil, Zylinder 3 -N32-
Einspritzventil, Zylinder 4 -N33- (nur für Fahrzeuge mit 1,4 l Benzinmotor)
Motorsteuergerät -J623-
45
10
Lambdasonde -G39-
Lambdasonde nach Katalysator -G130-
5
Kupplungspedalschalter -F36-
Bremspedalschalter -F47-
Relais für geringe Heizleistung -J359-
Relais für hohe Heizleistung -J360-
46
10
Doppelfadenlampe für Scheinwerfer rechts -L2-
Glühlampe für Hauptscheinwerfer rechts -M32- (bis November 2006)
47
10
Doppelfadenlampe für Scheinwerfer rechts -L2-
Glühlampe für Tagfahrlicht rechts -M31- (bis November 2006)
Stellmotor für Leuchtweitenregelung rechts -V49-
48
20
Zigarettenanzünder -U1-
Glühlampe für Zigarettenanzünderbeleuchtung -L28-
Sicherungen Relaisunterstützung
Volkswagen Fox – Sicherungskastenbelegung – Sicherungen Relaisunterstützung
Nummer
Ampere [A]
Beschreibung
A
20
Sicherung für Fensterheber Tür -S37-

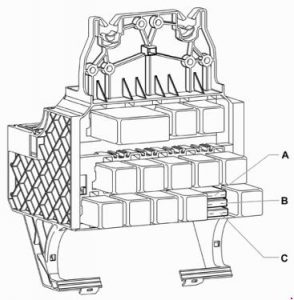

Sicherungen für Heizungswiderstand
Volkswagen Fox – Sicherungskastenbelegung – Sicherungen für Heizungswiderstand
Nummer
Ampere [A]
Beschreibung
A
40
Sicherung Heizungswiderstand 1 -S276-
B
40
Sicherung Heizungswiderstand 2 -S277-
C
40
Sicherung Heizungswiderstand 3 -S278-
Über den Volkswagen Fox (2004-2009)
Der Volkswagen Fox, produziert von 2004 bis 2009, ist ein kompakter Stadtwagen, der aufgrund seiner Praktikabilität und Wirtschaftlichkeit an Popularität gewann. Dieses Modell wurde entwickelt, um auch bei geringen Abmessungen ausreichend Platz für Passagiere zu bieten, was es ideal für den Stadtverkehr macht. Der Volkswagen Fox war mit verschiedenen Motorisierungen erhältlich, darunter Benzinmotoren mit 1,2 und 1,4 Litern Hubraum, die zuverlässige Leistung und geringen Kraftstoffverbrauch boten. Sein einfaches, aber funktionales Design und seine zuverlässige Technologie machen dieses Modell zu einer beliebten Wahl unter Fahrern, die ein praktisches und wirtschaftliches Fahrzeug suchen.

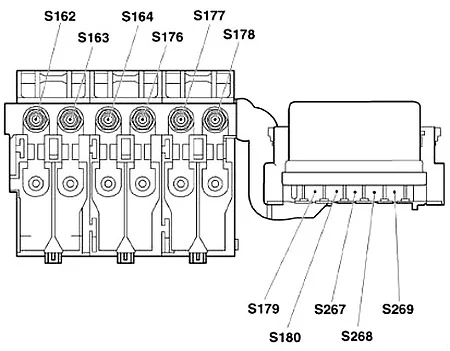

Sicherungskastenbelegung Volkswagen Fox

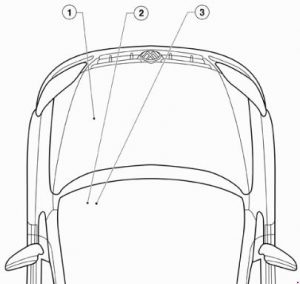

Diese Seite zeigt die Sicherungskastenbelegung für den Volkswagen Fox, die für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Innenraum des Fahrzeugs, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum platziert sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Stromstärke und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Stromstärke zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und ordnungsgemäße Funktion des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen.
