Volkswagen Arteon (2017-2019) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Volkswagen Arteon (2017–2019), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Sicherungen und Relais Volkswagen Arteon (2017-2019)
Der Volkswagen Arteon ist ein seit 2017 produziertes Auto. Er gehört zur oberen Mittelklasse (Segment E). Der Arteon ist der Nachfolger des CC-Modells. Er ist somit das Flaggschiff des Unternehmens in Wolfsburg. Der Name ist kein Zufall, er ist eine Kombination aus den Wörtern Art und eon, also Kunst und ein Verweis auf den Phideon (ein VW-Modell, das auf dem chinesischen Markt erhältlich ist).
Baujahr: 2017, 2018, 2019.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Arteon (2017-2019) ist die Sicherung 12 in der Sicherungseinheit
Sicherungskasten Fahrgastraum
Lage des Sicherungskastens
Lenkrad links:
Der Sicherungskasten befindet sich hinter dem Handschuhfach links vom Armaturenbrett.
Lenkrad rechts:
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Handschuhfach.

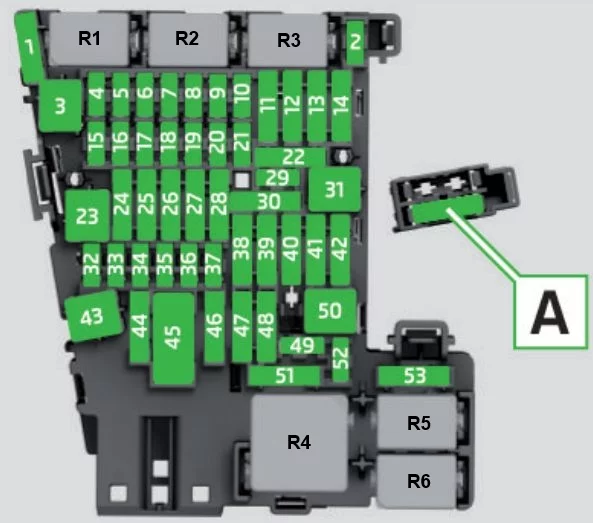

Sicherungskasten-Diagramm
Belegung der Sicherungen und Relais im Fahrgastraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30A | Steuergerät für Heizung des Reduktionsmittels -J891- |
| 2 | 10 A | Steuergerät für Lenksäulenelektronik -J527- |
| 3 | – | – |
| 4 | 7,5 A/
10 A. |
Fanfare -H12- |
| 5 | 5A /
7,5A |
Diagnoseschnittstelle für Datenbus -J533- |
| 6 | 5A/
7,5A |
Wählhebel -E313- |
| 7 | 10 A | Heizungs- und Klimaanlagensteuerung -EX21-;
Steuer- und Anzeigeeinheit für Klimaanlage hinten -E265-; Empfänger für Funkfernbedienung der Kühlmittelheizung -R149-; Relais für Heckscheibenheizung -J9-; Analoguhr -Y-; Steuergerät für Reifendruckkontrollsystem -J502 -. |
| 8 | 7,5 A /
10 A. |
Drehschalter für Scheinwerfer -EX1-;
Taster für elektromechanische Parkbremse -E538-; Regen- und Lichtsensor -G397-; Diagnosestecker -U31-; Diebstahlwarnsensor -G578-; Beleuchtung hinten links -L181-; Beleuchtung hinten rechts -L182-; Innenbeleuchtung vorne -WX1-; Diebstahlwarnsensor -G578-; Steuergerät für Kurvenlicht und Scheinwerferfluss -J745-; Konturbeleuchtung vordere linke Tür -L251-; Konturbeleuchtung hintere linke Tür -L253-; Konturbeleuchtung vordere rechte Tür -L252-; Konturbeleuchtung hintere rechte Tür -L254-. |
| 9 | 5A /
7,5A |
Steuergerät für Lenksäulenelektronik -J527- |
| 10 | 7,5 A /
10 A. |
Anzeigeeinheit für Frontdisplay und
Bedieneinheit -J685-; Steuergerät für Head-up-Display -J898-. |
| 11 | 40A | Steuergerät für Bordnetz -J519- |
| 12 | 20A | Steuergerät 1 für Informationselektronik -J794-;
Steuergerät für Navigationssystem -J856-1). |
| 13 | 25A | Sicherheitsgurt vorne links -NX10- |
| 14 | 40A | Steuergerät für Frischluftgebläse -J126- |
| 15 | 10 A | Steuergerät für elektronische Lenksäulenverriegelung -J764- |
| 16 | 7,5A | Zweiwege-Signalverstärker für Mobiltelefone/Dienste
Datenübertragung -J984- USB-Ladebuchse 1 -U37- Handschuhfach mit Mobiltelefonschnittstelle -R265- USB-Hub -R293- |
| 17 | 7,5A | Kombiinstrument -KX2-;
Steuergerät für Notrufmodul und Kommunikationseinheit -J949-. |
| 18 | 7,5A | Steuergerät für obere Kamera -J928-;
Heckklappenunterstützung -EX37-; Hintere obere Kamera -R246-. |
| 19 | 7,5A | Schnittstelle für Zugangs- und Startsystem -J965- |
| 20 | 7,5 A /
10 A / 15 A. |
Relais für Reduktionsmittel-Dosiersystem -J963-;
Relais für Vakuumpumpe -J318-. |
| 21 | 15A | Steuergerät für Allradantrieb -J492- |
| 22 | 15A | Steuergerät für Anhängererkennung -J345- |
| 23 | 20A /
30A |
Steuergerät für Schiebedach -J245- |
| 24 | 40A | Steuergerät für Bordnetz -J519- |
| 25 | 30A | Fahrertürsteuergerät -J386-
Fahrertürsteuergerät hinten -J926- |
| 26 | 30A | Steuergerät für Bordnetz -J519- |
| 27 | 30A | Steuergerät für Bordnetz -J519- |
| 28 | 25A | Steuergerät für Anhängererkennung -J345- |
| 29 | 5A | Relais für Fernstartsystem -J471- |
| 30 | 10 A | Relais für Fernstartsystem -J471- |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 31 | 30A | Heckklappensteuergerät -J605- |
| 32 | 10 A | Frontkamera für Fahrerassistenzsysteme -R242-;
Adaptiver Tempomat -J428-; Steuergerät für Parklenkassistent -J446-; Steuergerät für Spurwechselassistent -J769-; Steuergerät für Spurwechselassistent 2 -J770-. |
| 33 | 5A /
7,5A |
Airbag-Steuergerät -J234- |
| 34 | 7,5A | Innenspiegel -EX5-
Relais für Steckdosen -J807- Rückfahrlichtschalter -F4- Kältemitteldrucksensor -G805- Luftgütesensor -G238- Zentrales Schaltermodul im Armaturenbrett -EX22- Schaltermodul 1 in der Mittelkonsole -EX23- Steuergerät für Materialgeräusche -J869- Taster für elektrische Parkbremse -E538- |
| 35 | 7,5 /
10A |
Diagnoseanschluss -U31- |
| 36 | 5A /
7,5A |
Rechter Scheinwerfer -MX2- |
| 37 | 5A /
7,5A |
Linker Scheinwerfer -MX1- |
| 38 | 25A | Steuergerät für Anhängererkennung -J345- |
| 39 | 30A | Steuergerät für rechte Vordertür -J387-
Steuergerät für rechte hintere Seitentür -J927- |
| 40 | 20A | 12 V Steckdose -U5-
12 V Steckdose 2 -U18- 12 V Steckdose 3 -U19- |
| 41 | 25A | Sicherheitsgurt vorne rechts -NX11- |
| 42 | 40A | Steuergerät für Bordnetz -J519- |
| 43 | 40A | Steuergerät für digitales Audiopaket -J525- |
| 44 | 15A | Steuergerät für Anhängererkennung -J345- |
| 45 | 15A | Steuergerät für Fahrersitzverstellung -J810-
Lüfter Vordersitz links 1 -V514- Lüfter Rückenlehne Vordersitz links 1 -V512- |
| 46 | 30A | DC/AC-Wechselrichter mit Steckdose, 12 V – 230 V -U13- |
| 47 | – | – |
| 48 | – | – |
| 49 | 5A /
7,5A |
Kupplungspositionssensor -G476-
Starterrelais 1 -J906- Starterrelais 2 -J907- |
| 50 | 40A | Heckklappensteuergerät -J605- |
| 51 | 25A | Steuer- und Anzeigeeinheit für Klimaanlage hinten -E265- |
| 52 | 15A | Elektronisches Steuergerät für Dämpfung -J250- |
| 53 | 30A | Heckscheibenheizung -J9- |
| Relais: | ||
| R1 | Relais für Reduktionsmittel-Dosiersystem -J963- | |
| R2 | – | |
| R3 | – | |
| R4 | Relais für Spannungsversorgung Klemme 15 -J329- | |
| R5 | Heckscheibenheizung -J9- | |
| R6 | Relais für Steckdosen -J807- |
Im Bereich des Sicherungskastens befinden sich auch die folgenden Sicherungen:
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| A | 15A | Steuergerät für Einstellung
Vordersitz rechts -EX34-; Lüfter Vordersitz rechts 1 -V518-; Lüfter Rückenlehne Vordersitz rechts 1 -V516-; |
| B | 5A | Relais für Fernstartsystem -J471- |
| C | 7,5A | USB-Ladebuchse 1 -U37- |
| R1 | Relais für Fernstartsystem -J471- |
Sicherungskasten Motorraum

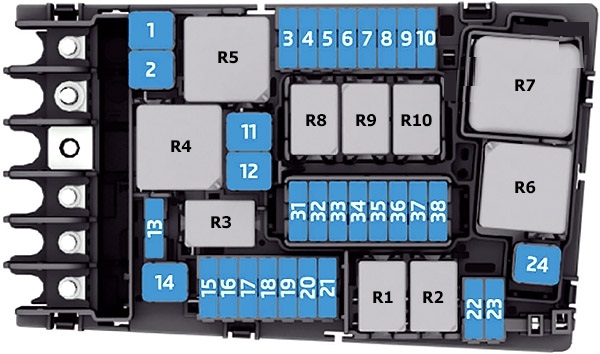

Sicherungskasten-Diagramm
Belegung der Sicherungen und Relais im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 25A | ABS-Steuergerät -J104- |
| 2 | 40A /
60A |
ABS-Steuergerät -J104-;
ABS-Hydraulikpumpe -V64-. |
| 3 | 15A 30A |
Motorsteuergerät -J623- |
| 4 | 5A /
7,5A / 10A |
Kühlerlüfter -VX57-
Relais für hohe Heizleistung -J360- Relais für niedrige Heizleistung -J359- Öldruckregelventil -N428- Umluftventil Turbolader -N249- Saugrohrklappenventil -N316- Kolbenkühlungsdüsenregelventil -N522- Ölstands- und Temperatursensor -G266- Turbinenumschaltventil -N529- Relais für Motorbauteile -J757- |
| 5 | 10 A | Kraftstoffdruckregelventil -N276-
Kraftstoffdosierventil -N290- Relais für Motorbauteile -J757- Turbinenumschaltventil -N529- |
| 6 | 5A /
7,5A |
Bremslichtschalter -F- |
| 7 | 7,5 A /
10 A / 15 A. |
Ladeluftkühlpumpe -V188-
Kühlmittelventil für Getriebe -N488- Kühlmittelabsperrventil -N82- Zusatzheizpumpe -V488- Kühlmittelventil für Zylinderkopf -N489- Öldruckregelventil -N428- Steuergerät für Kraftstofftank-Leckerkennung -J909- |
| 8 | 15A | Lambdasonde 1 vor Katalysator -GX10-
Lambdasonde 1 nach Katalysator -GX7- Steuergerät für NOx-Sensor -GX30- Steuergerät für NOx-Sensor 2 -J881- |
| 9 | 5A /
10A |
Abgasklappensteuergerät -J883-
Abgasklappensteuergerät 2 -J945- Automatisches Steuergerät für Einschaltzeit -J179- Heizelement Ölwannenlüfter -N79- Luftmassenmesser -G70- Zusatzheizpumpe -V488- Magnetventil Aktivkohlefilter 1 -N80- Nockenwellenverstellventil Auslass 1 -N318- Nockenwellenverstellventil 1 -N205- |
| 10 | 15A / 20A | Kraftstoffpumpensteuergerät -J538- |
| 11 | 40A / 50A | Zusatzluftheizelement -Z35- |
| 12 | 40A | Zusatzluftheizelement -Z35- |
| 13 | 30A | Hydraulikpumpe 1 für Getriebeöl -V475- |
| 14 | 40A | Relais für beheizbare Frontscheibe -J47- |
| 15 | 15A | Hupenrelais -J413- |
| 16 | 20A | Relais für Motorbauteile -J757- |
| 17 | 7,5A | Motorsteuergerät -J623-;
ABS-Steuergerät -J104-; Relais für beheizbare Frontscheibe -J47-. |
| 18 | 5A / 7,5A | Batterieüberwachungssteuergerät -J367-;
Diagnoseschnittstelle für Datenbus -J533-. |
| 19 | 30A | Scheibenwischermotorsteuergerät -J400- |
| 20 | 10 A | Warnhupe -H12- |
| 21 | 30A | Relais für beheizbare Frontscheibe 2 -J611- |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 22 | 5A / 7,5A | Motorsteuergerät -J623- |
| 23 | 30A | Anlassermotor -B- |
| 24 | 40A | Zusatzluftheizelement -Z35- |
| 31 | – | – |
| 32 | – | – |
| 33 | 30A | Relais für beheizbare Frontscheibe 2 -J611- |
| 34 | 30A | Relais für beheizbare Frontscheibe 2 -J611- |
| 35 | 30A | Steuergerät für Scheibenwischermotor -J400- |
| 36 | – | – |
| 37 | 30A | Zusatzheizungssteuergerät -J364- |
| 38 | – | – |
| Relais: | ||
| R1 | Relais für Anlassermotor 1 -J906- | |
| R2 | Relais für Anlassermotor 2 -J907- | |
| R3 | Relais für Hupe -J413- | |
| R4 | Relais für hohe Heizleistung -J360- | |
| R5 | Hauptrelais -J271- (Benzin);
Relais für Klemme 30 -J317- (Diesel). |
|
| R6 | Automatisches Steuergerät für Einschaltzeit -J179- (Benzin). | |
| R7 | Relais für niedrige Heizleistung -J359- (Diesel) | |
| R8 | Relais für Stromversorgung der Motorkomponenten -J757-
(2,0 l Benzinmotor) |
|
| R9 | Relais für beheizbare Frontscheibe -J47- | |
| R10 | Relais für beheizbare Frontscheibe 2 -J611- |
