Mitsubishi Pajero Sport (2008-2016) – Sicherungskasten
Mitsubishi Pajero Sport – Sicherungskastenbelegung
Baujahr: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 und 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mitsubishi Pajero Sport Nr. 2 befindet sich im Sicherungskasten in der Kabine.
Kabine
Lage des Sicherungskastens

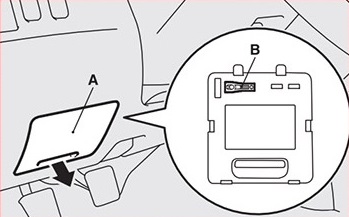

Linkslenker: Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad. Ziehen Sie die Abdeckung (A) ab, um sie zu entfernen. Verwenden Sie den Abzieher (B), um die Sicherungen zu entfernen.
Sicherungsbelegung
Sicherungsbelegung im Armaturenbrett
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| 1 | Seitenlichter (links) | 7,5A |
| 2 | Zigarettenanzünder | 15A |
| 3 | Zündspule | 10 A |
| 4 | Anlassermotor | 7,5A |
| 5 | Schiebedach | 20A |
| 6 | Steckdose | 15A |
| 7 | Seitenlichter (rechts) | 7,5A |
| 8 | Außenspiegel | 7,5A |
| 9 | Motorsteuergerät | 7,5A |
| 10 | Steuerblock | 7,5A |
| 11 | Nebelschlussleuchte | 10 A |
| 12 | Zentralverriegelung | 15A |
| 13 | Innenbeleuchtung | 10 A |
| 14 | Heckscheibenwischer | 15A |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 15 | Armaturenbrett | 7,5A |
| 16 | Relais | 7,5A |
| 17 | Sitzheizung | 20A |
| 18 | Zubehör | 10 A |
| 19 | Beheizte Außenspiegel | 7,5A |
| 20 | Scheibenwischer | 20A |
| 21 | Rückfahrlichter | 7,5A |
| 22 | Heckscheibenheizung | 30A |
| 23 | Heizung | 30A |
| 24 | Elektrische Sitze | 40A |
| 25 | Audio | 10 A |
| 26 | Elektronisches Steuergerät | 15A |
| 27 | Ersatzsicherung | 7,5A |
| 28 | Ersatzsicherung | 20A |
| 29 | Ersatzsicherung | 30A |
Lage des Sicherungskastens
Drücken Sie den Haken und entfernen Sie die Abdeckung.
Sicherungsbelegung
Sicherungsbelegung im Motorraum
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 1 | Unbenutzt | – |
| 2 | Elektrische Fensterheber | 40A |
| 3 | Zündung | 40A |
| 4 | Klimakompressor | 20A |
| 5 | Kondensatorlüftermotor | 20A |
| 6 | Scheinwerfer (links) | 10 A |
| 7 | Scheinwerfer (rechts) | 10 A |
| 8 | Abblendlichtscheinwerfer (links) | 10A / 20A |
| 9 | Abblendlichtscheinwerfer (rechts) | 10A / 20A |
| 10 | Motor-ECU | 20A |
| 11 | Generator | 7,5A |
| 12 | Bremslichter | 15A |
| 13 | Hupe | 10 A |
| 14 | Automatikgetriebe | 20A |
| 15 | Warnleuchte | 10 A |
| 16 | Kraftstoffpumpe | 15A |
| 17 | Nebelscheinwerfer | 15A |
| 18 | Audio | 20A |
Über Mitsubishi Pajero Sport (2008-2016)
Der Mitsubishi Pajero Sport, der von 2008 bis 2016 hergestellt wurde, ist ein robustes SUV, das aufgrund seiner Zuverlässigkeit und seiner Fähigkeit, verschiedene Terrains zu bewältigen, an Popularität gewonnen hat. Dieses Modell ist bekannt für seinen geräumigen Innenraum und den Komfort, den es nicht nur auf der Straße, sondern auch abseits davon bietet. Der Pajero Sport war mit verschiedenen Motorisierungen erhältlich, darunter Diesel- und Benzinmotoren, was den Fahrern die Wahl nach ihren Vorlieben und Bedürfnissen ermöglichte. Die Leistung und Effizienz dieser Motoren sorgten für eine reibungslose Fahrt und ausreichend Zugkraft auch unter anspruchsvolleren Bedingungen.
Sicherungsbelegung Mitsubishi Pajero Sport
Diese Seite zeigt die Sicherungsbelegung für den Mitsubishi Pajero Sport, die für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Motorraum und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, genaue Informationen über seinen Inhalt und seine Position zu haben.
