Mitsubishi Outlander XL (2007-2012) – Sicherungskasten
Mitsubishi Outlander – Sicherungskastenbelegung
Baujahr: 2007, 2008, 2009, 2010, 2011, 2012.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mitsubishi Outlander ist die Sicherung 15 und 23 im Sicherungskasten in der Kabine.

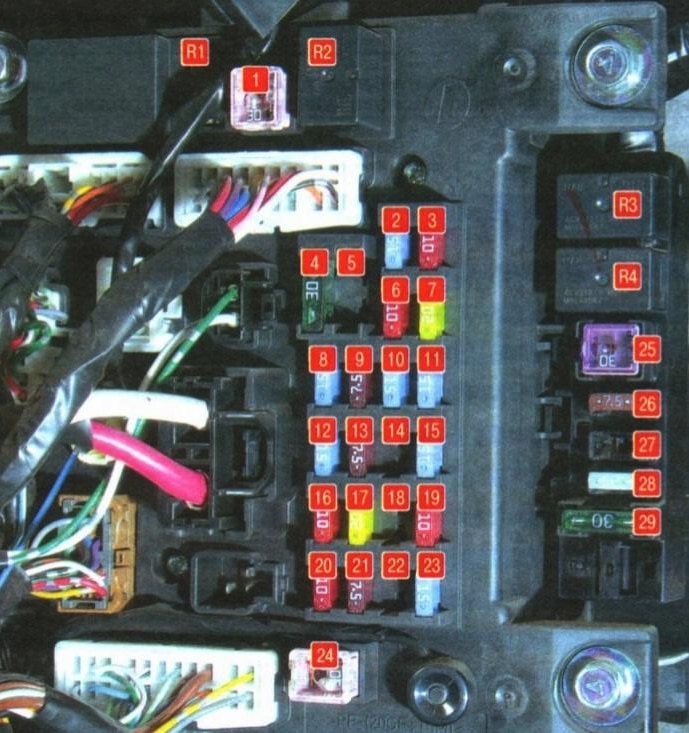

Sicherungskasten im Fahrgastraum
Unter dem Armaturenbrett auf der Fahrerseite
Beschreibung
| 1 | 30A Heizung |
| 2 | 15A Bremslichter |
| 3 | 10A Nebelschlussleuchte |
| 4 | 30A Scheibenwischer vorne |
| 5 | Reserviert |
| 6 | 10A Zubehörkette |
| 7 | 20A Türschlösser |
| 8 | 15A Audiosystem |
| 9 | 7.5A Zubehörkette |
| 10 | 15A Innenbeleuchtung |
| 11 | 15A Warnblinkanlage |
| 12 | 15A Heckscheibenwischer |
| 13 | 7,5A Kontroll- und Messgeräte |
| 14 | Reserviert |
| 15 | 15A Zigarettenanzünder (Steckdose vorne) |
| 16 | 10A Zündschlüssel |
| 17 | 20A Elektrisches Schiebedach |
| 18 | Reserviert |
| 19 | 10A Außenspiegel |
| 20 | 10A Allradantrieb |
| 21 | 7,5A Rückfahrlichter |
| 22 | Reserviert |
| 23 | 15A Zusätzliche Steckdose |
| 24 | 30A Elektrische Fensterheber |
| 25 | 30A Beheizbare Heckscheibe |
| 26 | 7,5A Beheizbare Außenspiegel |
| 27 | 15A Stromversorgung |
| 28 | 20/25A Elektrischer Sitz |
| 29 | 30A Sitzheizung |
Relaisbelegung
- Relais Türschloss
- Relais Heizung
- Relais Sitzheizung
- Relais Heckscheibenheizung
Sicherungskästen und Relais im Motorraum

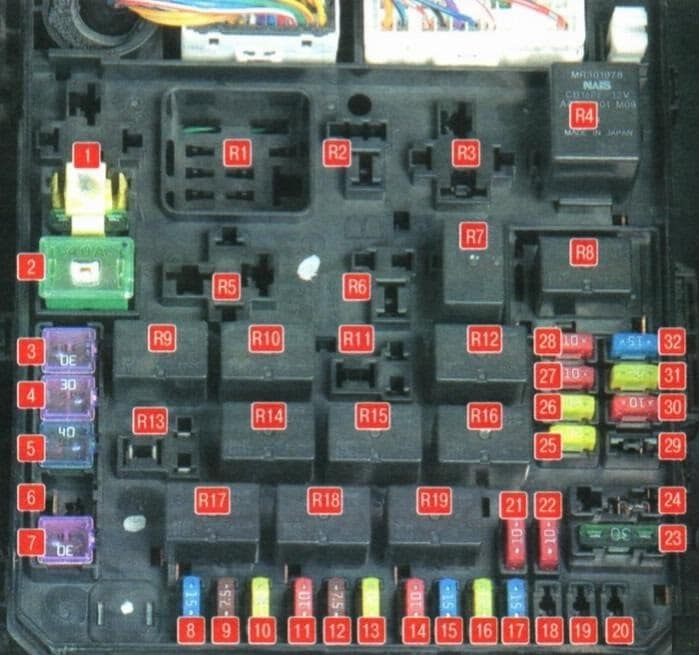

Hauptkasten
Auf der linken Seite des Motorraums
Beschreibung
| 1 | 30A Eingangs-/Ausgangsgerät |
| 2 | 40A Kühlerventilatormotor |
| 3 | 30A Kondensatorlüftermotor |
| 4 | 30A ABS |
| 5 | 40A ABS |
| 6 | Reserviert |
| 7 | 30A Starten |
| 8 | 15A Nebelscheinwerfer vorne |
| 9 | 7.5 Motorsteuerung |
| 10 | 20A Automatikgetriebe |
| 11 | 10A Hupe |
| 12 | 7,5A Generator |
| 13 | 20A Scheinwerferwaschanlage |
| 14 | 10A Klimaanlage |
| 15 | 15A Ventilklappe |
| 16 | 20A Diebstahlwarnanlage |
| 17 | 15A Beheizte Scheibenwischer |
| 18 | Reserviert |
| 19 | 30A Elektrische Türen |
| 20 | 10A Tagfahrlichtsystem |
| 21 | 10A Fernlicht (links) |
| 22 | 10A Fernlicht (rechts) |
| 23 | 30A Audioverstärker |
| 24 | 30A Elektrische Geräte Dieselmotor |
| 25 | 20A Nebelscheinwerfer (links, mit Entladungslampen) |
| 26 | 20A Nebelscheinwerfer (rechts, mit Entladungslampen) |
| 27 | 10A Nebelscheinwerfer (links, mit Halogenlampen) |
| 28 | 10A Nebelscheinwerfer (rechts, mit Halogenlampen) |
| 29 | 10A Motorstromkreis |
| 30 | 10A Zündspule |
| 31 | 20A Motorstromkreis |
| 32 | 15A Kraftstoffpumpe |
Relais
| R1 | Glühkerzenrelais (für Dieselmotoren) |
| R2 | Kühlerlüfterrelais |
| R3 | Heizungsrelais |
| R4 | Motorsteuerungsrelais |
| R5 | Stabilitätsrelais |
| R6 | Klimaanlagenlüfterrelais |
| R7 | Motorsteuerungsrelais |
| R8 | Scheinwerferrelais mit Abblendlicht |
| R9 | Motorsteuerungsrelais |
| R10 | Scheibenwischerheizungsrelais |
| R11 | Tagfahrlichtrelais |
| R12 | Motorsteuerungsrelais |
| R13 | Diebstahlwarnanlagenrelais |
| R14 | Automatikgetrieberelais |
| R15 | Scheinwerferwaschanlagenrelais |
| R16 | Fernlichtrelais |
| R17 | Nebelscheinwerferrelais vorne |
| R18 | Hupenrelais |
| R19 | Klimaanlagenrelais |

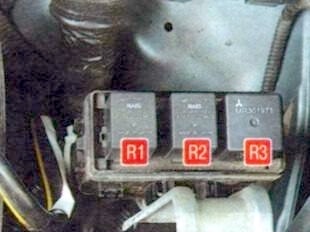

Sicherungskasten
Befindet sich neben dem Hauptkasten
Beschreibung
- R1 Lüfterrelais bei niedriger Geschwindigkeit Motorkühlsystem
- R2 Klimaanlagenlüfterrelais
- R3 Lüfterrelais bei hoher Geschwindigkeit Motorkühlsystem
Batteriesicherungskasten
Die Batteriepole enthalten einen Hochleistungssicherungskasten in Form von Sicherungen.
