Mitsubishi Fuso Fighter 2 (1999-2010) – Sicherungskasten
Mitsubishi Fuso Fighter 2 – Sicherungsplan
Baujahr: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010
In der Kabine

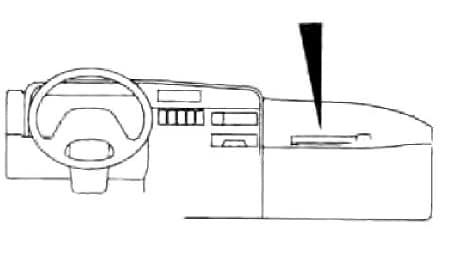

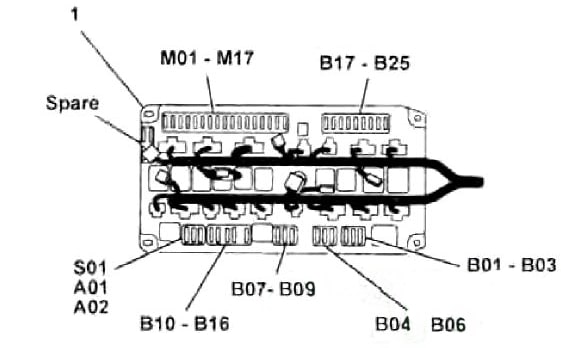

Die Hauptsicherung und der Sicherungskasten befinden sich in der Verkleidung hinter der Schutzabdeckung, gegenüber dem Beifahrersitz.
| Nummer | Beschreibung |
| A01 | 10A Radio |
| A02 | Zigarettenanzünder 15A |
| B01 | Notstromversorgung 10A (WATT) |
| B02 | Notstromversorgung 10A (ACC) |
| B03 | 15A Kofferraumbeleuchtung |
| B04 | 20A Steckdose für Zusatzgeräte |
| B05 | 25A Elektrische Fensterheber |
| B06 | Automatikgetriebe 10A |
| B07 | 10A Bremslichter |
| B08 | 15A Blinker und Warnblinkanlage |
| B09 | 20A Parklichter |
| B10 | 10A Scheinwerferrelais |
| B11 | Reserve |
| B12 | 15A Rechter Scheinwerfer |
| B13 | Reserve |
| B14 | Reserve |
| B15 | 15A Linker Scheinwerfer |
| B16 | Reserve |
| B17 | Reserve |
| B18 | Klimaanlage 20A |
| B19 | Reserve |
| B20 | 30A ABS |
| B21 | Reserve |
| B22 | 10A Innenbeleuchtung des Fahrzeugs |
| B23 | 10A Beheizbare Spiegel |
| B24 | Reserve |
| B25 | 15A Hupe |
| M01 | Automatikgetriebe 10A |
| M02 | Anschluss für Steckdose 10A |
| M03 | Reserve |
| M04 | 10A Notstromversorgung (HAUPT) |
| M05 | 10A Startblockierschalter |
| M06 | Automatikgetriebe 20A |
| M07 | 10A Beheizbare Spiegel |
| M08 | 10A Motorsteuerungssystem (Zug) |
| M09 | 20A Heizungsgebläse |
| M10 | Reserve |
| M11 | 10A Motorsteuergerät |
| M12 | ABS-Steuergerät 10A |
| M13 | 10A Blinker und Warnblinkanlage |
| M14 | Lufttrockner 15A |
| M15 | 10A Messgerät;
Tachometer. |
| M16 | 10A Rückfahrlichter |
| M17 | Scheibenwischer 15A |
| S01 | 10A Schutzrelais |
| Nummer | Beschreibung |
| A01 | 10A Radio |
| A02 | Zigarettenanzünder 15A |
| B01 | Notstromversorgung 10A (WATT) |
| B02 | Notstromversorgung 10A (ACC) |
| B03 | 15A Kofferraumbeleuchtung |
| B04 | 20A Steckdose für Zusatzausstattung |
| B05 | 25A Elektrische Fensterheber |
| B06 | Automatikgetriebe 10A |
| B07 | 10A Bremslichter |
| B08 | 15A Blinker und Warnblinkleuchten |
| B09 | 20A Parklichter |
| B10 | 10A Scheinwerferrelais |
| B11 | Reserve |
| B12 | 15A Rechter Scheinwerfer |
| B13 | Reserve |
| B14 | Reserve |
| B15 | 15A Linker Scheinwerfer |
| B16 | Reserve |
| B17 | Reserve |
| B18 | Klimaanlage 20A |
| B19 | Reserve |
| B20 | 30A ABS |
| B21 | Reserve |
| B22 | 10A Innenbeleuchtung des Fahrzeugs |
| B23 | 10A Beheizbare Spiegel |
| B24 | Reserve |
| B25 | 15A Hupe |
| M01 | Automatikgetriebe 10A |
| M02 | Anschluss für Steckdose 10A |
| M03 | Reserve |
| M04 | 10A Notstromversorgung (HAUPT) |
| M05 | 10A Startblockierschalter |
| M06 | Automatikgetriebe 20A |
| M07 | 10A Beheizbare Spiegel |
| M08 | 10A Motorsteuerungssystem (Ziehen) |
| M09 | 20A Heizungsgebläse |
| M10 | Reserve |
| M11 | 10A Motorsteuergerät |
| M12 | ABS-Steuergerät 10A |
| M13 | 10A Blinker und Warnblinkleuchten |
| M14 | Lufttrockner 15A |
| M15 | 10A Messgerät;
Geschwindigkeitsanzeigen. |
| M16 | 10A Rückfahrlichter |
| M17 | Scheibenwischer 15A |
| S01 | 10A Schutzrelais |
Die Einheit unter dem Fahrersitz kann auch einzelne Relais- und Sicherungselemente enthalten, z. B. 30A – Automatikgetriebesteuerung.
Sicherungskasten extern

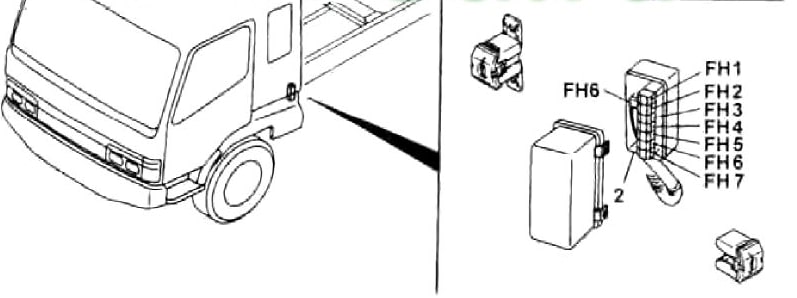

Er befindet sich hinter der Kabine am Rahmen und ist mit einer Abdeckung versehen, um das Eindringen von Wasser zu verhindern.
| Nummer | Beschreibung |
| FH1 | 50A Starten (Klemme „B“) |
| FH2 | Sicherungen 40A (B07 und B16) |
| FH3 | Sicherungen 40A (B18 und B24) |
| FH4 | Sicherungen 40A (B01 und B04) |
| FH5 | 50A Glühkerzenrelais (Klemme „B“) |
| FH6 | Generator 140A (Ausgang „B“) |
| FH7 | Sicherung 40A „B06“ |
| FH8 | Automatikgetriebe 60A |
