Mitsubishi Space Wagon (1997-2003) – Sicherungskasten
Sicherungs- und Relaisplan – Mitsubishi Space Wagon
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1997, 1998, 1999, 2001, 2002, 2003.

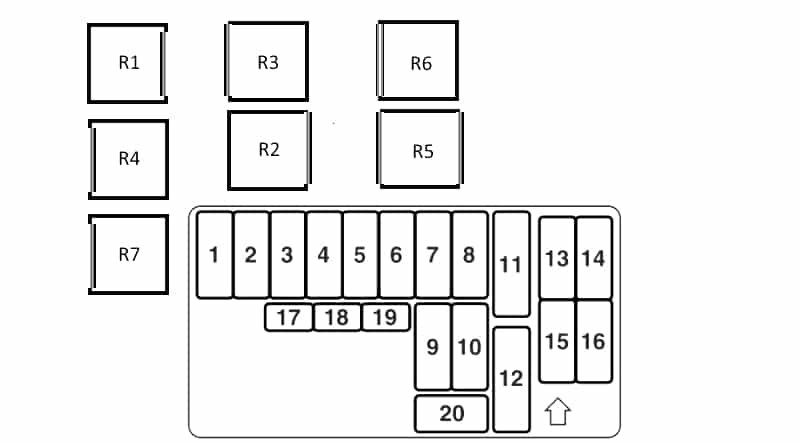

Sicherungen in der Kabine
Befindet sich unter dem Armaturenbrett auf der Fahrerseite.
Beschreibung
| 1 | 15A Heckscheibenwischer |
| 2 | Reserve |
| 3 | 10A Radio, Audio |
| 4 | Zündung 15A |
| 5 | 10A Klimaanlage, ABS-System, Notbremssystem, Kraftstofffilterheizung, Frontscheibenheizung, Multifunktions-Steuergerät 1, Getriebesteuergerät |
| 6 | 10A Tempomat, Abgasrückführungssystem (EGR), Armaturenbrett, Wegfahrsperre 2^ (4D56T), Differenzialregler, elektronisches 4WD-Steuergerät, SRS-System, Vergaser-Magnetventil, Fahrzeuggeschwindigkeitssensor |
| 7 | Motorsteuerung 20A |
| 8 | 10A Rückfahrlichter |
| 9 | 10A Nebelschlussleuchte |
| 10 | 20A Zentralverriegelung |
| 11 | 30A Beheizte Heckscheibe |
| 12 | Heizung 30A |
| 13 | 20A Schiebedach |
| 14 | 10A ABS |
| 15 | 20A Sitzheizung |
| 16 | 10A Beheizte Spiegel |
| 17 | Reserve |
| 18 | Reserve |
| 19 | Reserve |
| 20 | Reserve |
Relais
- Relais der Nebelschlussleuchte
- Relais für elektrische Fensterheber
- Generatorrelais
- Relais des Heizungsgebläsemotors – hintere Klimaanlage
- Relais der beheizten Heckscheibe
- Relais des Heizungsgebläsemotors – vordere Klimaanlage
- Relais der Hilfsstromkreise
Sicherungen im Motorraum
Befindet sich neben der Batterie.
Beschreibung
| 1 | Generator 100A |
| 2 | 60A ABS |
| 3 | Sicherungsgruppe 60A |
| 4 | 50A Steuergerät Heizungsgebläse |
| 5 | 20A Motorsteuerungssystem, Automatikgetriebesteuerung (INVECS-II 4A/T) |
| 6 | 30A Zündung |
| 7 | 40A Elektrische Fensterheber |
| 8 | 15A Steckdosen für Zubehör in der Kabine |
| 9 | Scheibenwischer zum Enteisen 15A |
| 10 | 10A Warnblinkanlage und Blinker |
| 11 | 15A Stoppsignale |
| 12 | Audiosystem 10A |
| 13 | Beleuchtungssystem 10A |
| 14 | Klimakompressor 10A |
| 15 | 20A Nebelscheinwerfer |
| 16 | Signal 10A |
| 17 | 20A Scheibenwischer und Frontscheibenwaschanlage |
| 18 | Abmessungen 10A |
| 19 | Abmessungen 10A |
| 20 | 10A Abblendlicht |
| 21 | 10A Abblendlicht |
| 22 | 10A Fernlicht |
| 23 | 10A Fernlicht |
Relais
- A – Signalrelais
- B – Nebelscheinwerferrelais
- C – Motorsteuerungsrelais
- D – Kühlgebläsemotorrelais
- E – Lüfterrelais
- J – Relais der elektromagnetischen Kupplung des Klimakompressors
- K – Kühlgebläsemotorrelais
- L – Kraftstoffpumpenrelais
- M – Hauptrelais des Einspritzsystems
- N – Einspritzdüsensteuerungsrelais
- O – Automatikgetriebesteuerungsrelais
Über den Mitsubishi Space Wagon (1997-2003)
Der Mitsubishi Space Wagon, hergestellt zwischen 1997 und 2003, ist ein geräumiger MPV, der komfortables Reisen für Familien und Gruppen bietet. Dieses Modell ist bekannt für seine Vielseitigkeit und Praktikabilität und bietet ausreichend Platz für Passagiere und Gepäck. Der Space Wagon war mit verschiedenen Motorisierungen erhältlich, darunter Benzinmotoren mit 2,0 und 2,4 Litern Hubraum. Diese Motoren sind bekannt für ihre Zuverlässigkeit und ausreichende Leistung für den täglichen Gebrauch. Dank seiner robusten Bauweise und hochwertigen Verarbeitung erfreute sich der Space Wagon großer Beliebtheit bei Fahrern, die ein zuverlässiges und praktisches Fahrzeug suchen.
Sicherungskastenplan Mitsubishi Space Wagon
Diese Seite zeigt den Sicherungskastenplan für den Mitsubishi Space Wagon, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktion zu haben.
