Mitsubishi Carisma (1995-2004) – Sicherungskasten
Mitsubishi Carisma – Sicherungsplan
Baujahr: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2001, 2003, 2004.

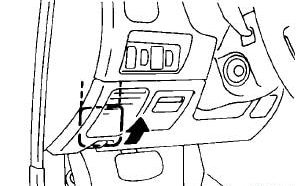

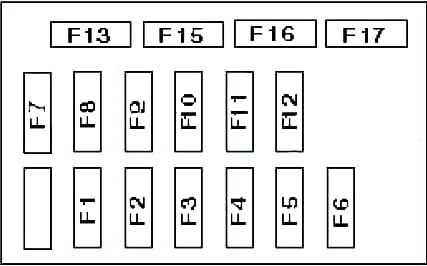

Sicherungskasten und Relais im Fahrgastraum
Befindet sich unter dem Armaturenbrett auf der Fahrerseite.
Beschreibung
| F1 | 15A Zigarettenanzünder, Uhr. |
| F2 | 10A Elektrische Außenspiegel, Zentralverriegelungssignalprüfung |
| F3 | 10A Wegfahrsperre, Blinker, Warnblinkanlage, SRS-System (Airbag) |
| F4 | 15A Klimaanlage, Scheinwerferwaschanlage, Schiebedach, Tagfahrlichtsystem |
| F5 | 15A Zentralverriegelung |
| F6 | 20A Scheibenwischer vorne, Scheibenwaschanlage vorne, Scheibenwischer hinten, Scheibenwaschanlage hinten |
| F7 | 20A Sicherung, Zentralverriegelungssignalprüfung |
| F8 | 10A Hupe |
| F9 | 10A Rückfahrlichter, Getriebesteuerung, SRS-System (Airbag) |
| F10 | 10A Tempomat, Audiosystem, ABS-System, Antischlupfsystem, elektrische Fensterheber |
| F11 | 20A Sitzheizung |
| F12 | 10A Armaturenbrett, Antischlupfsystem, ABS-System, Tempomat, Antenne, SRS-System (Airbag) |
| F13 | 25A Klimaanlagenlüftermotor |
Relais
- R1 – Blinker- und Alarmrelais
- R2 – Heckscheibenheizungsrelais
- R3 – Heizungslüftermotorrelais

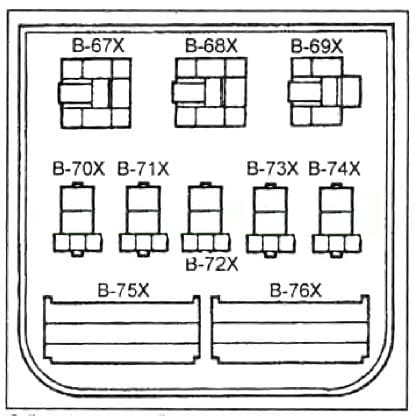

Relaiskasten
Installiert neben dem Sicherungskasten und den Relais.
Beschreibung
| A-67X | Steuergerät Zentralverriegelung (Modelle ohne Funkfernbedienung) |
| A-68X | – |
| A-69X | Heckscheibenwischer-Intervallrelais |
| A-70X | Nebelscheinwerferrelais |
| A-71X | Nebelscheinwerferrelais (* 4) |
| A-72X | Diode |
| A-73X | – |
| A-74X | – |
| A-75X | J / C ( 1 ) |
| A-76X | J / C ( 2 ) |
Sicherungskästen und Relais im Motorraum

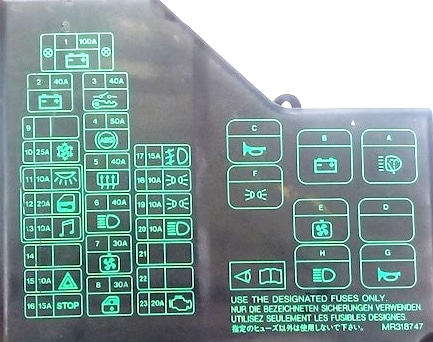

Hauptkasten
Befindet sich auf der linken Seite des Motorraums neben der Säule.
Beschreibung
| F1 | 80A Sicherung – Generator |
| F2 | 40A Sicherungsschalter – Klimaanlage/Heizung, Zentralverriegelung, Schiebedach, Diebstahlsicherung |
| F3 | 40A Sicherungsschalter – Diebstahlsicherung, Zündung |
| F4 | 50A Sicherung – ABS |
| F5 | 20A Sicherungsschalter – Kraftstoffeinspritzsystem, Automatikgetriebesteuerung |
| F6 | 30A Sicherungsschalter – Ladesystem, Scheinwerfer, Rücklichter / Scheiben- und Scheinwerferwaschanlage |
| F7 | 30A Sicherung – Kühlerventilatormotor, Klimaanlage |
| F8 | 30A Sicherungsschalter – Elektrische Fensterheber |
| F9 | 25A Sicherungsschalter – Heckscheibenheizung, beheizbare Außenspiegel |
| F10 | 20A Klimaanlagenkondensatorlüfter |
| F11 | 10A Uhr, Kofferraumbeleuchtung, Antenne, Innenbeleuchtung, Stromversorgung Motorsteuergerät |
| F12 | 20A Zentralverriegelung |
| F13 | 10A Audiosystem, Tempomat: |
| F14 | Reserve |
| F15 | 10A Alarm |
| F16 | 15A Bremslichter |
| F17 | 15A Nebelscheinwerfer vorne |
| F18 | 10A Heckklappe – links, Armaturenbrettbeleuchtung |
| F19 | 10A Heckklappe – rechts |
| F20 | 10A Nebelscheinwerfer, Abblendlicht, Blinker Abblendlicht; |
| F21 | Reserve |
| F22 | Reserve |
Relais
- A – Relais Scheinwerferwaschpumpe
- B – Reserve
- C – Signalrelais
- D – Reserve
- E – Kühlerventilatormotorrelais
- F – Relais Abmessungen
- G – Diebstahlschutz-Hupenrelais
- H – Scheinwerferrelais
Zusätzlicher Sicherungskasten
Montiert am rechten Kotflügel des Motorraums.
Beschreibung
| 1 | Reserve |
| 2 | Relais Klimaanlagenkondensatorlüftermotor 1 |
| 3 | Relais Klimaanlagenkondensatorlüftermotor 2 |
| 4 | Relais Klimakompressor |
| F1 | Reserve |
| F2 | (10A) Klimakompressor |
