Mitsubishi Canter 6 (1993-2002) – Sicherungskasten
Sicherungs- und Relaisplan – Mitsubishi Canter 6
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Sicherungskasten im Fahrgastraum
Sicherungskasten

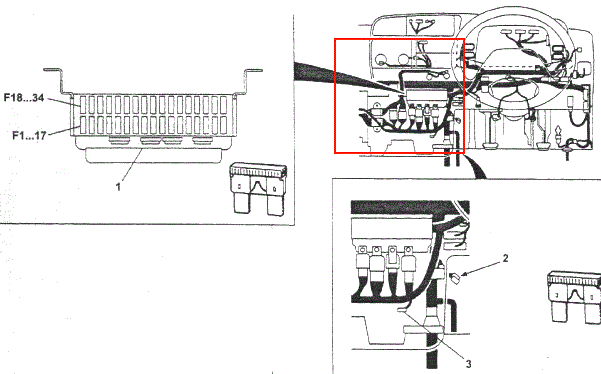

Befindet sich hinter der Schutzabdeckung in der Mittelkonsole.
Beschreibung
| F1 | 10/15A Scheinwerfer links |
| F2 | 10/15A Scheinwerfer rechts |
| F3 | 10 / 15A Bremslichter, Hupe, Motorbremssteuergerät (Reset-Codes) |
| F4 | 10/15A Blinker |
| F5 | 5A E/dv Kraftstoffunterbrechung |
| F6 | 10A Innenbeleuchtung |
| F7 | 10A Zusatzausstattung |
| F8 | 25/30A Elektrische Fensterheber, Zentralverriegelung |
| F9 | 25A Luftfederung |
| F10 | 15A Automatikgetriebe-Steuergerät (Löschcodes) |
| F11 | 25A Servolenkung |
| F12 | 25A EZGO-System |
| F13 | 15A Zigarettenanzünder |
| F14 | 10A Radioanlage |
| F15 | 10A Zusatzausstattung |
| F 16 | 10A Spiegelsteuerung |
| F17 | 5/10A Kraftstoffunterbrechungsrelais (24V) |
| F18 | 10/30A Anlassermotor |
| F19 | 10A Rückfahrlichter, Abgasrückführungssteuergerät (Reset-Codes) (4D33, 35) |
| F20 | 10A Blinkerset |
| F21 | 10A Frontscheibenwischer |
| F22 | 10A Zusatzausstattung |
| F23 | 10A Automatikgetriebe, EZGO-System |
| F24 | 10A Automatikgetriebe |
| F25 | 10A Abgasrückführungssystem |
| F26 | 10A Retarder |
| F27 | 10A Auspuffbremse |
| F29 | 10A ABS |
| F30 | 10A Automatische Klimaanlage |
| F32 | 10A Klimaanlage |
| F33 | 25/30A Heizungsgebläse |
| F34 | 15A Abmessungen |
Separat im unteren Teil können sich befinden: 2 – ASR-Sicherung (10 A), 3 – Amperemeter-Sicherung (1 A)
Sicherungskasten

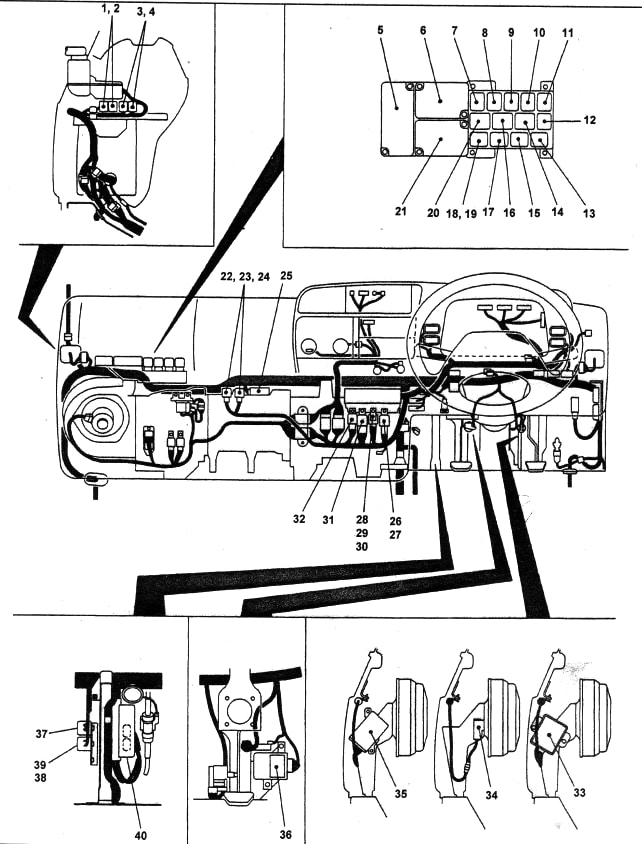

Installiert in der Verkleidung vor dem Beifahrersitz.
Beschreibung
- Spiegelsteuerungsrelais (Klappen)
- Spiegelsteuerungsrelais (Arbeitsposition)
- Zentralverriegelungsrelais (Verriegelung)
- Zentralverriegelungsrelais (Entriegelung)
- MU-TIC- oder MULAC-Einheit
- Blinkerrelais (und Blinker-Relais – Anpassungen)
- Tischsignalrelais (Modelle mit Entleerungsbremse)
- Thermostat-Relais (FE, FF, FG)
- Größenrelais
- Fernlichtrelais
- Abblendlichtrelais
- Heizungsgebläse-Relais
- PTO-Signalrelais
- Scheibenwischerrelais bei niedriger Geschwindigkeit
- Feststellbremsrelais
- Schnelles Scheibenwischerrelais
- Berganfahrbremsrelais (ABS / ASR)
- Berganfahrbremsrelais (ABS)
- Relais für intensives Motorheizsystem (FB, FD)
- Relais für Motorölstandsanzeige niedrig
- LAC-Block
- Kompressorrelais (FF)
- Kompressorrelais (FF)
- Hauptrelais der Luftfederung
- Motorbremssteuergerät
- Getriebewechselrelais (FG38)
- Bremslichtsensor (NICHT STANDARD)
- Relais für Automatikgetriebe-Flüssigkeitskühler (FE)
- Relais für Automatikgetriebe-Flüssigkeitskühler (FB)
- EZGO-Hupenrelais
- Kraftstoffunterbrechungsrelais
- Relais für 4WD-Modus-Aktivierung
- PPS-Steuergerät (FE, FF); Spiegelsteuergerät
- Zentralverriegelungseinheit (Modelle mit Automatikgetriebe)
- Getriebesteuergerät (FG38)
- Differenzialsperren-Controller (FG38)
- , 38, 39 – PTO-Kupplungsrelais. 40 – Automatikgetriebe-Steuergerät.
Sicherungskasten in der Nähe der Batterie

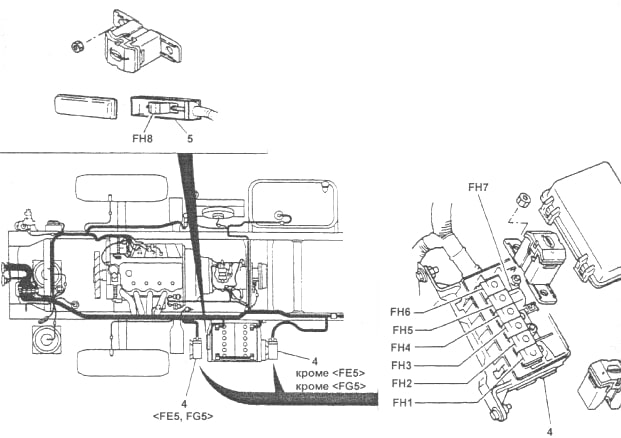

Ein weiterer Sicherungs- und Relaiskasten befindet sich außerhalb des Fahrzeugs neben der Batterie.
Beschreibung
| FH1 | 50A Sicherungen F1 … 4 |
| FH2 | 50A Sicherungen F5 … 12 |
| FH3 | 30А ABS |
| FH4 | 30A ABS |
| FH5 | 50A Ausgang „B“ Zündung |
| FH6 | Sicherungen F31 … 34 |
| FH7 | 100A Generator |
| FH8 | 80A Zweiter Generator;
50A Retarder. |
