Mitsubishi Montero Sport 2 (Pajero)
2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 und 2016

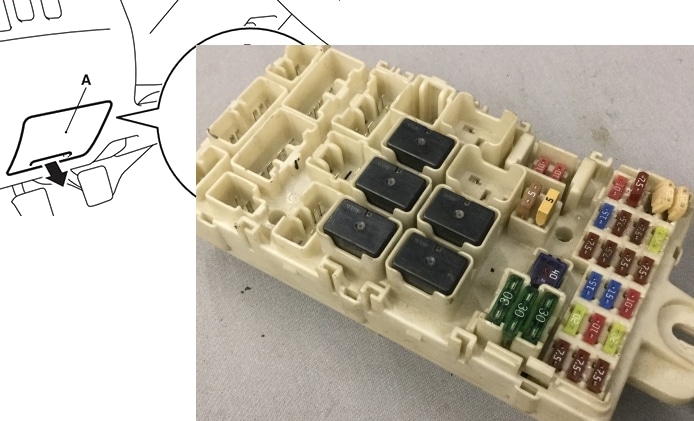

Sicherungskasten in der Kabine
Befindet sich im unteren Teil des Armaturenbretts, auf der Fahrerseite, hinter der Schutzabdeckung.
Position

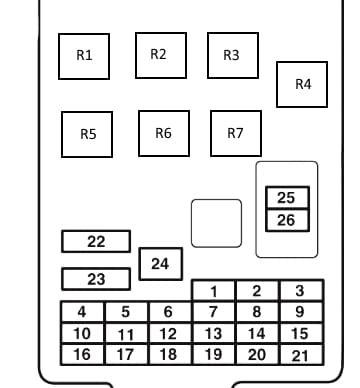

Schema
Funktion
| 1 | 7,5A Standlichter (links) |
| 2 | Zigarettenanzünder 15A |
| 3 | 10A Zündspule |
| 4 | 7,5A Starten |
| 5 | 20A Offenes Dach |
| 6 | Steckdose 15A |
| 7 | 7,5A Seitenlichter (rechts) |
| 8 | 7,5A Außenspiegel |
| 9 | 7.5A Motorsteuergerät |
| 10 | 7,5A Steuergerät |
| 11 | 10A Nebelschlussleuchte |
| 12 | 15A Zentralverriegelung |
| 13 | 10A Innenbeleuchtung |
| 14 | 15A Heckscheibenwischer |
| 15 | Armaturenbrett 7,5 A |
| 16 | 7.5A A/C Kompressorrelais, Kondensatorlüfterrelais, Lüfterrelais, Heizungssteuerung, Hecklüfterrelais, Heckkühlerbedienfeld, Hecklüfterschalter und beheizbares Heckscheibenrelais |
| 17 | 20A Sitzheizung |
| 18 | 10A Stromversorgung für Zubehör |
| 19 | 7,5A Beheizbare Außenspiegel |
| 20 | Scheibenwischer 20A |
| 21 | 7,5A Rückfahrlichter |
| 22 | 30A Beheizbare Heckscheibe |
| 23 | Heizung 30A |
| 24 | Elektrische Sitze 40A |
| 25 | Audiosystem 10A |
| 26 | 15A Elektronisches Steuergerät |
Die Sicherungen Nummer 2 und 6 sowie das Relais Nummer 2 sind für die Funktion des Zigarettenanzünders und der Steckdosen zuständig.
Relais
- R1 – Sitzheizungsrelais
- R2 – Stromversorgungsrelais für Zubehörsteckdosen
- R3 – Nebelschlussleuchtenrelais
- R4 – Reserve
- R5 – Lüfterrelais
- R6 – Heckscheibenheizungsrelais
- R7 – Reserve

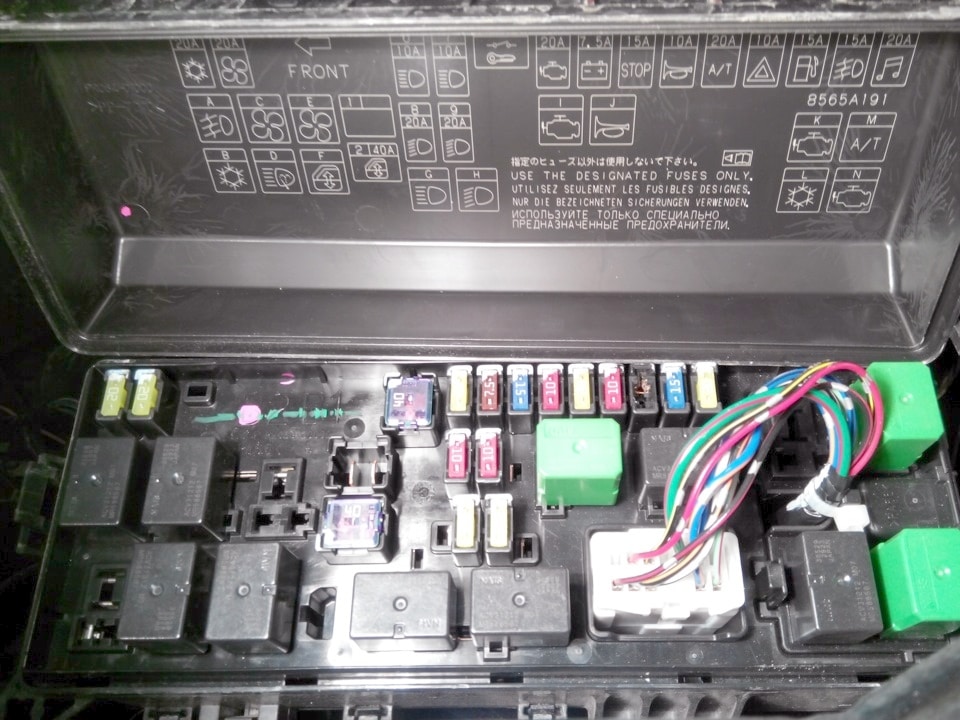

Sicherungskasten im Motorraum
Installiert auf der linken Seite des Motorraums neben der Batterie.

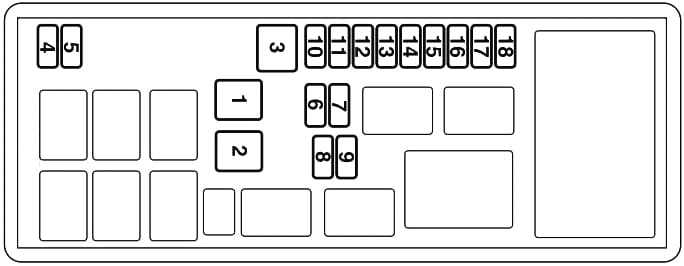

Schema
Bestimmung
| 1 | Reserve |
| 2 | 40A Elektrische Fensterheber |
| 3 | 40A Starten |
| 4 | Klimakompressor 20A |
| 5 | Kondensatorlüftermotor 20A |
| 6 | 10A Abblendlicht (links) |
| 7 | 10A Abblendlicht (rechts) |
| 8 | 10/20A Fernlicht (links) |
| 9 | 10/20A Fernlicht (rechts) |
| 10 | Motor-ECU 20A |
| 11 | Generator 7,5A |
| 12 | 15A Bremslichter |
| 13 | Signal 10A |
| 14 | Automatikgetriebe 20A |
| 15 | 10A Warnblinkanlage |
| 16 | 15A Kraftstoffpumpe |
| 17 | 15A Nebelscheinwerfer |
| 18 | Audio 20A |

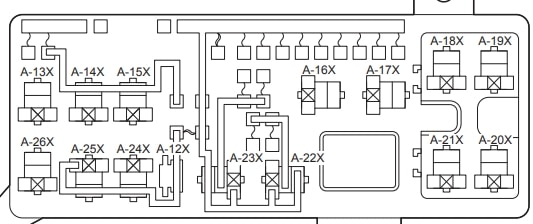

Schaltplan Relais
Funktionen
| A-12X | Verbindung der vorderen Verkabelung und des Relais-Sicherungskastens |
| A-13X | Relais der vorderen Nebelscheinwerfer |
| A-14X | Relais des Klimaanlagenlüfters |
| A-15X | Reserve |
| A-16X | Startrelais |
| A-17X | Hupenrelais |
| A-18X | Heizungsrelais |
| A-19X | Relais der Automatikgetriebesteuerung |
| A-20X | Motorsteuerungsrelais |
| A-21X | Relais des Klimakompressors |
| A-22X | Scheinwerferrelais (LO) |
| A-23X | Scheinwerferrelais (HI) |
| A-24X | Fensterheberrelais |
| A-25X | Reserve |
| A-26X | Hecklüfterrelais |
Bei Modellen mit Dieselmotor ist eine zusätzliche Blockheizung / Heizungsrelais verbaut.
Über Mitsubishi Montero Sport 2 (Pajero)
Der Mitsubishi Montero Sport 2, auch bekannt als Pajero, ist ein robustes SUV, das sich aufgrund seiner Zuverlässigkeit und seiner Fähigkeit, anspruchsvolles Gelände zu bewältigen, großer Beliebtheit erfreut. Dieses Modell ist mit leistungsstarken Motoren ausgestattet, die sowohl auf der Straße als auch im Gelände ausreichend Leistung bieten. Der Montero Sport 2 bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die so konzipiert sind, dass sie ein optimales Gleichgewicht zwischen Leistung und Kraftstoffeffizienz bieten. Der Innenraum des Fahrzeugs ist geräumig und komfortabel, was ihn zu einer idealen Wahl für lange Fahrten und den täglichen Gebrauch macht.
Sicherungskasten-Schema Mitsubishi Montero Sport 2 (Pajero)
Diese Seite zeigt das Sicherungskasten-Schema für den Mitsubishi Montero Sport 2 (Pajero), das für das Verständnis des elektrischen Systems des Fahrzeugs entscheidend ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginneren, oft unter dem Armaturenbrett oder im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist sehr wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist so konzipiert, dass er wichtige Komponenten des Fahrzeugs schützt, daher ist ein genaues Schema für die ordnungsgemäße Wartung und Reparatur unerlässlich.
