Mitsubishi Grandis (2003-2011) – Sicherungskasten
Mitsubishi Grandis (2003-2011) – Sicherungsplan
Baujahr: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011
Die Sicherung des Zigarettenanzünders (Steckdose) im Mitsubishi Grandis (2003-2011) ist die Sicherung 9 im Sicherungskasten auf dem Armaturenbrett.
Sicherungskasten auf dem Armaturenbrett

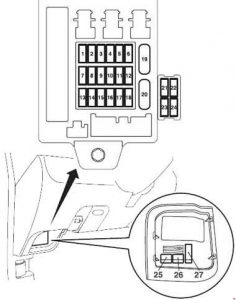

LHD

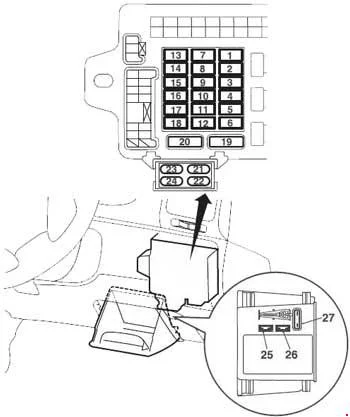

RHD
| Nummer | Beschreibung | Ampere [A] |
| 1 | Zündspule | 10 |
| 2 | Blinker | 7,5 |
| 3 | Rückfahrlicht | 7,5 |
| 4 | Tempomat | 7,5 |
| 5 | Relais | 7,5 |
| 6 | Beheizter Außenspiegel | 7,5 |
| 7 | Scheinwerferwischer | 30 |
| 8 | Motorsteuerung | 7,5 |
| 9 | Zubehörsteckdose | 15 |
| 10 | – | – |
| 11 | Außenspiegel | 7,5 |
| 12 | Motorsteuerung | 7,5 |
| 13 | – | – |
| 14 | Heckscheibenwischer | 15 |
| 15 | Zentralverriegelung | 15 |
| 16 | Nebelschlussleuchte | 10 |
| 17 | – | – |
| 18 | – | – |
| 19 | Heizung | 30 |
| 20 | Heckscheibenentfeuchtung | 30 |
| 21 | Schiebedach | 20 |
| 22 | Sitzheizung | 20 |
| 23 | Klimaanlage hinten | 20 |
| 24 | Starten | 10 |
| 25 | Ersatzsicherung | 30 |
| 26 | Ersatzsicherung | 20 |
| 27 | Ersatzsicherung | 30 |

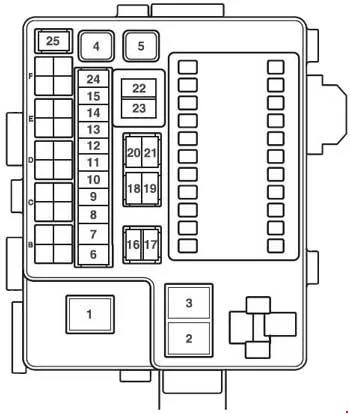

Sicherungsplan im Motorraum
| Nummer | Beschreibung | Ampere |
| 1 | Benzin: – | – |
| Diesel: Batterie | 60 | |
| 2 | Benzin: Kühlerlüftermotor | 50 |
| Diesel: Kühlerlüftermotor | 40 | |
| 3 | Antiblockiersystem | 30 |
| 4 | Antiblockiersystem | 40 |
| 5 | Elektrisches Fenstersystem | 40 |
| 6 | Nebelscheinwerfer | 15 |
| 7 | Benzin: AC-Versorgung | 15 |
| Benzin: Zubehörsteckdose | ||
| Diesel: Zubehörsteckdose | ||
| 8 | Hupe | 10 |
| 9 | Benzin: Motorsteuerung | 20 |
| Diesel: Motorsteuerung | 10 | |
| 10 | Klimaanlage | 10 |
| 11 | Bremslichter | 15 |
| 12 | Benzin: Hupe Benzin: Scheibenwischer-Enteiser Diesel: – |
15 |
| 13 | Benzin: Lichtmaschine | 7,5 |
| Diesel: Starten | 25 | |
| 14 | Warnblinkanlage | 10 |
| 15 | Benzin: Automatikgetriebe Diesel: – |
20 |
| 16 | Fernlichtscheinwerfer (rechts) | 10 |
| 17 | Fernlichtscheinwerfer (links) | 10 |
| 18 | 55 W (H1): Abblendlichtscheinwerfer (rechts) | 10 |
| 35 W (D2R): Abblendlicht (rechts) | 20 | |
| 19 | 55 W (H1): Abblendlicht (links) | 10 |
| 35 W (D2R): Abblendlicht (links) | 20 | |
| 20 | Rücklicht (rechts) | 7,5 |
| 21 | Rücklicht (links) | 7,5 |
| 22 | Sicherung | 15 |
| 23 | Radio | 10 |
| 24 | Kraftstoffpumpe | 15 |
| 25 | Benzin: elektrische Heckklappe | – |
| Diesel: – | – |
Sicherungskasten im Motorraum (Diesel)
| Nummer | Beschreibung | Ampere [A] |
| 1 | Kondensatorlüfter | 30 |
| 2 | Motorsteuerung | 30 |
| 3 | Steuerventil | 10 |
| 4 | Zündrelais | 10 |
| 5 | Ventilblock | 10 |
| 6 | Wegfahrsperre | 7,5 |
| 7 | Heizrohr | 10 |
Über den Mitsubishi Grandis (2003-2011)
Der Mitsubishi Grandis, produziert von 2003 bis 2011, ist ein geräumiger MPV, der eine komfortable Fahrt und einen praktischen Innenraum bietet. Dieses Modell ist bekannt für seine Flexibilität und die Möglichkeit, bis zu sieben Passagiere zu befördern. Der Grandis war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die ausreichend Leistung für den täglichen Gebrauch und längere Fahrten boten. Dank seines modernen Designs und seiner Zuverlässigkeit erfreute er sich großer Beliebtheit bei Familien, die viel Platz und Komfort benötigen.
Sicherungsplan des Mitsubishi Grandis
Diese Seite zeigt den Sicherungsplan für den Mitsubishi Grandis, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten normalerweise im Fahrerbereich unter dem Armaturenbrett, und ein weiterer kann im Motorraum untergebracht sein. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Aufrechterhaltung der Sicherheit und Funktionalität des Fahrzeugs.
