Mitsubishi Outlander (2001-2018) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Mitsubishi Outlander (2001–2018), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Mitsubishi Outlander
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.
Sicherung im Fahrgastraum
Befindet sich hinter dem Handschuhfach im unteren Teil des Armaturenbretts.

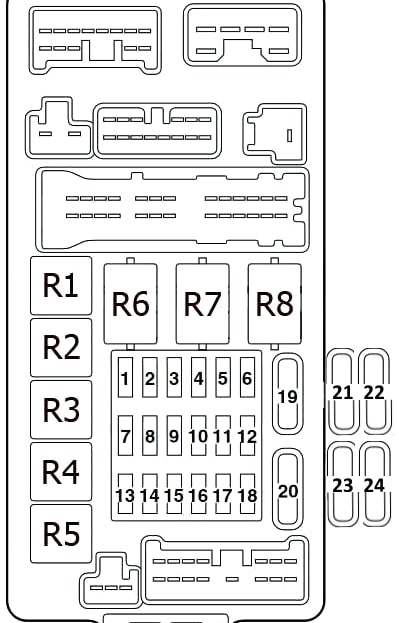

Überprüfen Sie die Zuordnung mit Ihren Diagrammen.
Beschreibung
| 1 | 10A Startstromversorgung |
| 2 | 7,5A Blinker-Set (Panel) |
| 3 | 7,5A Rückfahrlichter, Relais der Automatikgetriebesteuerung |
| 4 | 7,5A Geschwindigkeitsregelsystem |
| 5 | 7,5A Klimaanlage |
| 6 | 7,5A Bedienfeld für Außenspiegel |
| 7 | 20A Reinigungs- und Scheibenwischer, Elektronische Steuereinheit für Beleuchtung |
| 8 | 7,5A Elektronische Steuereinheit für Motor und Automatikgetriebe (für Fahrzeuge mit Automatikgetriebe), Elektronische Steuereinheit für Motor, Kraftstoffpumpenrelais |
| 9 | Zigarettenanzünder 15A |
| 10 | Reserve |
| 11 | Beheizte Spiegel 7,5A |
| 12 | 7,5A ABS |
| 13 | 10A Audiosystem, Radio |
| 14 | 15A Heckscheibenwischer/Waschanlage |
| 15 | Diagnosestecker 15A |
| 16 | 10A Nebelschlussleuchte |
| 17 | Reserve |
| 18 | 10A Innenbeleuchtung |
| 19 | 30A Heizungsgebläsemotor |
| 20 | 30A Beheizbare Heckscheibe |
| 21 | 20A Schiebedachmotor |
| 22 | 10A Sitzheizung |
| 23 | 10A Ladeluftkühler-Turbopumpe |
| 24 | Reserve |
Relais
- Kraftstoffpumpenrelais (1)
- Relais für Vordersitzheizung
- Kraftstoffpumpenrelais (2)
- Relais für Zusatzgeräte-Steckdose
- Relais für Nebelschlussleuchte
- Relais für elektrische Fensterheber
- Relais für Heizungsgebläsemotor
- Relais für beheizbare Heckscheibe
Sicherungen und Relais im Motorraum
Auf der linken Seite des Motorraums installiert. Besteht aus der Hauptsicherung und dem Sicherungs- und Relaiskasten
Hauptkasten
Beschreibung
| 1 | 60A Sicherung Armaturenbrett / Sicherungs-Relaiskasten |
| 2 | 50A Kühlgebläsemotor |
| 3 | ABS-System 60A |
| 4 | Startunterbrechungsschaltung 40A |
| 5 | Elektrische Fensterheber 30A |
| 6 | 15A Nebelscheinwerfer |
| 7 | 15A / 20A Sitzheizung |
| 8 | 10A Piepton |
| 9 | 20A Motorsteuerungssystem |
| 10 | Elektromagnetische Kupplung des Klimakompressors 10A |
| 11 | 15A Bremslichter |
| 12 | 15A Beheizbare Windschutzscheibe |
| 13 | Generator 7,5 A |
| 14 | Alarm 10A |
| 15 | 20A Steuergerät für elektronische Getriebesteuerung |
| 16 | 10A Fernlicht, Projektor rechts |
| 17 | 10A Projektor links Fernlicht |
| 18 | 10A Abblendlicht, Projektor rechts |
| 19 | 10A Abblendlicht Projektor links |
| 20 | 7,5A Rücklicht (rechts) |
| 21 | 7,5A Rücklicht (links) |
| 22 | 10A Innenbeleuchtung |
| 23 | Audiosystem 10A |
| 24 | Kraftstoffpumpe 15A |
| 25 | 15A Zubehör-Stromanschluss |
Relais
- Reserve
- Relais für Frontscheibenheizung
- Relais für Zubehör-Stromanschluss
- Hupenrelais
- Relais für Nebelscheinwerfer
- Relais für Kühlgebläsemotor
Relais-Sicherungskasten
Beschreibung
- Relais der elektromagnetischen Kupplung des Klimakompressors
- Motorsteuerungsrelais
- Relais der elektronischen Getriebesteuerung
- Zündrelais
- Relais des Drosselklappensteuergeräts
- Reserve
- Reserve
Hauptsicherung
Die Hauptstromversorgungssicherung in Form einer Hochleistungs-Patronensicherung befindet sich am Pluspol der Batterie.
Mitsubishi Outlander (2012-2018) – Sicherungskastenplan
Baujahr: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mitsubishi Outlander (2012-2018) ist die Sicherung 7 oder 15 im Sicherungskasten des Motorraums.
Sicherungstafel Armaturenbrett
A – Hauptsicherungsblock
B – Zusatzsicherungsblock
| Nr. |
Beschreibung |
Ampere [A] |
| 1 | Elektrische Fensterhebersteuerung | 30 |
| 2 | Defroster | 30 |
| 3 | Heizung | 30 |
| 4 | Scheibenwischer | 30 |
| 5 | Türverriegelung | 20 |
| 6 | Nebelschlussleuchte | 10 |
| 7 | 12-V-Steckdose | 15 |
| 8 | Heckscheibenwischer | 15 |
| 9 | Schiebedach | 20 |
| 10 | Zündung | 10 |
| 11 | Option | 10 |
| 12 | Blinker | 15 |
| 13 | Allradantrieb | 10 |
| 14 | Bremslichter | 15 |
| 15 | Blinker | 10 |
| 16 | SRS Airbag | 7.5 |
| 17 | Radio | 15 |
| 18 | Steuergerät-Relais | 7.5 |
| 19 | Innenbeleuchtung | 15 |
| 20 | Rückfahrlichter | 7.5 |
| 21 | Spiegelheizung | 7.5 |
| 22 | Personen unter 18 Jahren draußen | 10 |
| 23 | Zigarettenanzünder;
12-V-Steckdose |
15 |
| 24 | Ladegerät | 7.5 |
| 25 | Elektrischer Sitz | 30 |
| 26 | Sitzheizung | 30 |
Sicherungskasten im Motorraum
| Nummer |
Beschreibung |
Ampere [A] |
| SBF1 | Klimakondensatorlüftermotor | 30 |
| SBF2 | Anlassermotor | 30 |
| SBF3 | Klimakondensatorlüftermotor | 30 |
| SBF4 | Kühlerlüftermotor | 40 |
| SBF5 | Antiviren-System | 40 |
| SBF6 | VLC | 40 |
| SBF7 | Antiviren-System | 30 |
| BF1 | Elektrische Heckklappe | 30 |
| BF2 | Audiosystem-Verstärker | 30 |
| BF3 | IOD | 30 |
| BF4 | Diesel | 30 |
| F1 | Automatikgetriebe | 20 |
| F2 | Scheibenwischer-Enteisung | 15 |
| F3 | Nicht verwendet | – |
| F4 | Tagfahrlicht | 10 |
| F5 | Nebelscheinwerfer | 15 |
| F6 | Klimaanlage | 10 |
| F7 | Scheinwerferwaschanlage | 20 |
| F8 | Sicherheitshorn | 20 |
| F9 | Hupe | 10 |
| F10 | ETV | 15 |
| F11 | Lichtmaschine | 7.5 |
| F12 | Motor | 7.5 |
| F13 | ENG/POWER | 20 |
| Kraftstoffleitungsheizung | 25 | |
| F14 | Kraftstoffpumpe | 15 |
| F15 | Zündspule | 10 |
| F16 | ENG/POWER | 10 |
| F17 | Scheinwerfer
(Blinker) (links) |
10 |
| F18 | Scheinwerfer
(Blinker) (rechts) |
10 |
| F19 | Hauptscheinwerfer
(Fernlicht) (links) (LED) |
20 |
| F20 | Hauptscheinwerfer
(Fernlicht) (rechts) (LED) |
20 |
| F21 | Hauptscheinwerfer
(Fernlicht) (links) (Halogen) |
10 |
| F22 | Hauptscheinwerfer
(Fernlicht) (rechts) (Halogen) |
10 |
| F23 | Batteriestromsensor | 7.5 |
