Honda Insight (2000-2014) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Honda Insight 2000-2014, erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
2000, 2001, 2002, 2003, 2004, 2005, 2006.
Die Sicherung des Zigarettenanzünders (Steckdose) im Honda Insight ist die Sicherung Nr. 12 im Sicherungskasten des Armaturenbretts.

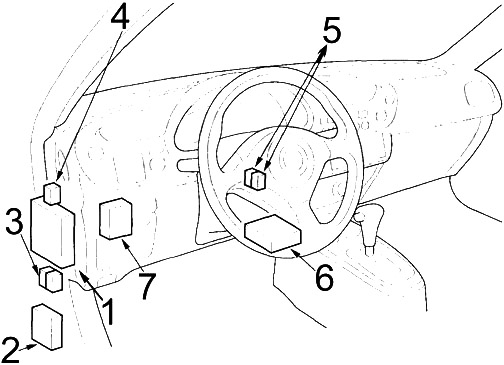

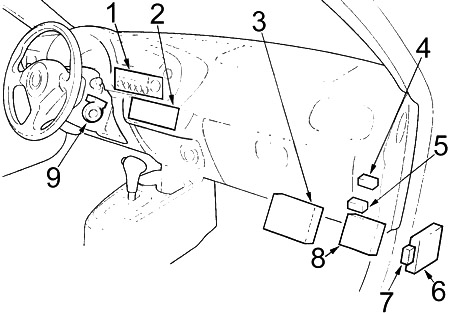

Kabine
- Sicherungskasten
- Tagfahrlicht (DRL) Steuereinheit
- Tagfahrlicht (DRL) Relais
Abblendlicht-Deaktivierungsrelais - 2002-2006 : Luft-Kraftstoff-Verhältnis (A/F) Sensorrelais
- PGM-FI Hauptrelais
Inverterrelais - Zusatzrückhaltesystem (SRS) Einheit
- Schlüssellose Türverriegelungs-Steuereinheit
- Klimaanlage oder Heizungsbedienfeld
- Audioeinheit
- Motorsteuergerät (ECM)
- Hochleistungsrelais des Motorgebläses
- CVT: Servolenkung (EPS) Motorrelais
- M/T: Servolenkung (EPS) Steuereinheit
CVT: Getriebesteuergerät (TCM) - M/T: Servolenkung (EPS) Motorrelais
- CVT: Servolenkung (EPS) Steuereinheit
- Wegfahrsperren-Empfängereinheit

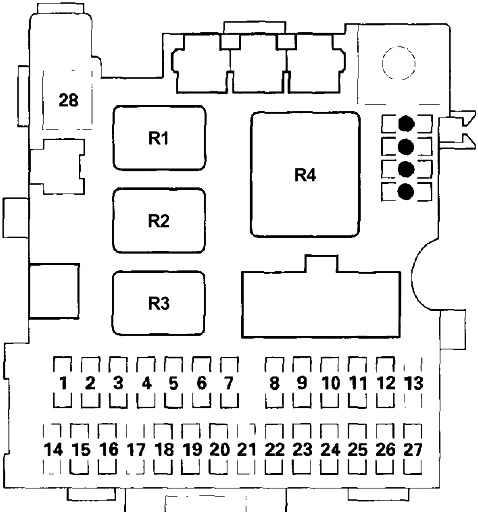

Sicherungsplan des Armaturenbretts
Die interne Sicherung befindet sich unter dem Armaturenbrett auf der Fahrerseite. Entfernen Sie den Fahrgastraum, indem Sie die Abdeckung nach unten biegen, anheben und direkt aus den Scharnieren ziehen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Zusatzrückhaltesystem (SRS) Einheit |
| 2 | 15 | Kraftstoffpumpe, Zusatzrückhaltesystem (SRS) Einheit |
| 3 | 20 | Scheibenwischermotor vorne, Scheibenwischermotor vorne, Intervall-Scheibenwischerrelais vorne |
| 4 | 7,5 | DC-DC-Wandler, Modul zur Erkennung elektrischer Last (ELD), Tankentlüftungsventil (EVAP), EVAP-Spülsteuerventil, beheizter Sekundär-Sauerstoffsensor (HO2S), Fahrzeuggeschwindigkeitssensor (VSS), Getriebesteuergerät (TCM) |
| 5 | 7,5 | Blinkeraktivierung, Blinker-/Warnblinkrelais |
| 6 | 7,5 | Elektronische Servolenkung (EPS) Steuereinheit, Kombiinstrument, schlüssellose Türverriegelungs-Steuereinheit, elektrische Fensterheber-Steuereinheit (Hauptschalter elektrische Fensterheber), elektrisches Fensterheberrelais, Getriebesperrmagnet |
| 7 | 15 | Zündspulen |
| 8 | 20 | Fenstermotor Beifahrer |
| 9 | 7,5 | Motorsteuergerät (ECM), Anlasser-Deaktivierungsrelais |
| 10 | 20 | Elektrische Fensterheber-Steuereinheit (Hauptschalter elektrische Fensterheber), elektrischer Fensterhebermotor Fahrer |
| 11 | 7,5 | Audioeinheit |
| 12 | 10 | Zubehörsteckdose |
| 13 | – | – |
| 14 | 20 | 2002-2006: Luft-Kraftstoff-Verhältnis (A/F) Sensor, Motorsteuergerät (ECM) (Luft-Kraftstoff-Verhältnis (A/F) Sensorrelais) |
| 15 | 10 | Audioeinheit, Klimaanlagen-Steuereinheit/Heizungsbedienfeld, Armaturenbrettbeleuchtung, Anzeigeleuchten, vordere Positionsleuchten, vordere Seitenmarkierungsleuchten, Kennzeichenbeleuchtung, Rückleuchten |
| 16 | 7,5 | ABS-Modulator-Controller, Klimakompressorkupplungsrelais, Gebläsemotorrelais. Hochleistungsgebläsemotorrelais, Klimaanlagen-Steuereinheit/Heizungsbedienfeld, Klimakondensatorlüfterrelais, Lüftersteuerungsrelais, Modus-Steuermotor, Kühlerlüfterrelais, Heckscheibenheizungsrelais, Umluft-Steuermotor |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 17 | 7,5 | Tagfahrlicht (DRL) Steuereinheit |
| 18 | 7,5 | Batteriezustandsüberwachungsmodul (BCM), Klimaanlagen-/Heizungsbedienfeld, Datenverbindungskonnektor (DLC), Motorsteuergerät (ECM), Blinker, Motorsteuergerät (MCM) |
| 19 | 7,5 | Kofferraumbeleuchtung, Decken-/Scheinwerferbeleuchtung |
| 20 | 10 | Audioeinheit |
| 21 | 10 | Tagfahrlicht (DRL) Steuereinheit |
| 22 | 20 | Schlüssellose Türverriegelungs-Steuereinheit |
| 23 | 7,5 | Türöffnungsrelais, Türöffnungsaktuator |
| 24 | 7,5 | Batteriemodul-Lüfter, Batteriemodul-Lüftersteuerungsrelais hohe Geschwindigkeit, Zündungsdeaktivierungsrelais, Batteriemodul-Lüftersteuerungsrelais niedrige Geschwindigkeit, Motorsteuergerät (MCM) |
| 25 | – | – |
| 26 | 10 | Heckscheibenwischermotor, Heckscheibenwischermotor |
| 27 | 7,5 | Warnblinkanlage, Rückfahrrelais (CVT) |
| 28 | – | – |
| R1 | Rückleuchten | |
| R2 | Anlasser-Deaktivierung | |
| R3 | Fensterstromversorgung | |
| R4 | Blinker und Warnblinkanlage | |
Motor
- Sicherungskasten
- Relaiskasten
- ABS-Modulator-Steuereinheit

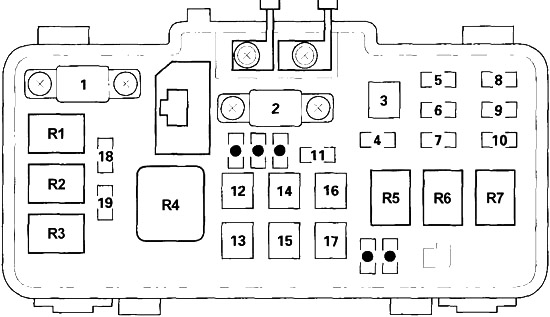

Sicherungsplan des Motors
Der Sicherungskasten unter der Motorhaube befindet sich im Motorraum. Zum Öffnen drücken Sie die Lasche, wie abgebildet.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 50 | Zündschalter (BAT) |
| 2 | 80 | Batterie, Stromverteilung |
| 3 | 30 | ABS-Modulator-Steuereinheit |
| 4 | 10 | Blinker/Warnblinkrelais, Blinkerleuchte |
| 5 | 15 | Motor-Invertermodul niedrige Geschwindigkeit (MPI) Lüftersteuerungsrelais, Motor-Invertermodul hohe Geschwindigkeit (MPI) Lüftersteuerungsrelais, PDU-Lüftermotor |
| 6 | 10 | ABS-Modulator-Steuermodul, Motorsteuergerät (ECM), hochgesetzte Bremsleuchte, Rückleuchten |
| 7 | 15 | PGM-FI Hauptrelais (IGP), Schlüsselverriegelungsmagnet (CVT) |
| 8 | 15 | Scheinwerfer links, Fernlichtkontrollleuchte, Tagfahrlicht-Steuereinheit |
| 9 | – | – |
| 10 | 15 | Scheinwerfer rechts, Tagfahrlicht-Steuereinheit |
| 11 | 30 | Kühlerlüftermotor |
| 12 | 40 | Gebläsemotor |
| 13 | 30 | Heckscheibenheizung, Entstörkondensator |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 14 | 20 | ABS-Modulator-Steuereinheit |
| 15 | 40 | Elektronisches Servolenkungssystem (EPS) |
| 16 | 30 | Rückleuchtenrelais, Sicherung (Sicherungskasten Kabine): Nr. 14, 18, 19, 20, 21, 22, 23 |
| 17 | 40 | Elektrisches Fensterheberrelais, Sicherung (Sicherungskasten Kabine): Nr. 8, 10 |
| 18 | 7,5 | Batteriezustandsüberwachungsmodul (BCM), Hochspannungskontakt, Motorsteuergerät (MCM), Spannungswandlermodul |
| 19 | 20 | Klimakondensatorlüftermotor, Klimakompressorkupplung |
| R1 | Klimakompressorkupplung | |
| R2 | Kühlerlüfter | |
| R3 | Klimakondensatorlüfter | |
| R4 | Gebläsemotor | |
| R5 | Hupe | |
| R6 | Scheinwerfer Nr. 2 | |
| R7 | Scheinwerfer Nr. 1 | |
Relaiskasten Motorraum
| Nummer | Relais |
|---|---|
| R1 | Heckscheibenheizung |
| R2 | PGM-FI Haupt Nr. 2 (Kraftstoffpumpe) |
| R3 | Lüftersteuerung |
| R4 | Intervall-Frontscheibenwischer |
Über Honda Insight (2000-2014)
Der Honda Insight, hergestellt von 2000 bis 2014, ist ein Hybridfahrzeug, das Pionierarbeit im Bereich umweltfreundlicher Fahrzeuge geleistet hat. Dieses Modell wurde mit Schwerpunkt auf Aerodynamik und Kraftstoffeffizienz entwickelt und wurde bei Fahrern beliebt, die effiziente und umweltfreundliche Lösungen suchten. Der Honda Insight war mit einem Hybridantriebssystem ausgestattet, das einen Benzinmotor mit einem Elektromotor kombinierte, was eine Reduzierung der Emissionen und des Kraftstoffverbrauchs ermöglichte. Im Laufe der Produktionsjahre wurde der Insight mit verschiedenen Motorisierungen angeboten, wobei am häufigsten ein 1,3-Liter-Benzinmotor in Kombination mit einem Elektromotor zum Einsatz kam.
Sicherungsplan Honda Insight
Diese Seite zeigt den Sicherungsplan für den Honda Insight, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens für dieses Modell sind unter der Motorhaube und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das die Sicherheit und Funktionalität der elektrischen Schaltkreise in Ihrem Fahrzeug gewährleistet.
