Honda Pilot (2003-2015) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Honda Pilot 2003-2015, erfahren Sie mehr über die Position der Sicherungstafeln im Auto und lernen Sie die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Honda Pilot
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2003, 2004, 2005, 2006, 2007, 2008, 2009.
Die Sicherungen für den Zigarettenanzünder (Steckdosen) im Honda Pilot sind die Sicherung Nr. 9 (Zubehörsteckdose vorne) im Sicherungskasten des Armaturenbretts auf der Beifahrerseite und die Sicherung Nr. 3 (2003-2004) oder Nr. 6 (ab 2005) (hintere Zubehörsteckdose) im Sicherungskasten des zusätzlichen Motorraums.

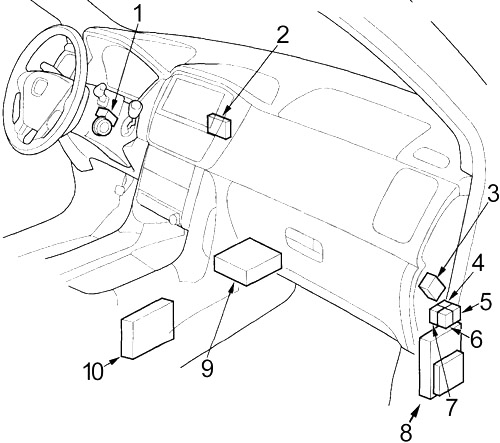

Kabine
- Sicherungskasten 1
- Relais der hinteren Zubehörsteckdose
- Relais der Innenbeleuchtung
- 2003-2005: Relais der vorderen Nebelscheinwerfer
2006-2008: Relais der Fernlichtdeaktivierung - Steuergerät für Tagfahrlicht
- 2006-2008: Relais des vorderen Scheibenwischermotors
- Relais der Getriebesperre
- Relais des P-Kontakts
- PGM-FI Hauptrelais Nr. 1
- PGM-FI Hauptrelais Nr. 2 (Kraftstoffpumpe)
- Relais des hinteren Gebläsemotors
- 2003-2005: Dimmerrelais
2006-2008: Tagfahrlichtrelais - Relais des Rücklichts
- 4WD: Relais des variablen Drehmomentmanagementsystems 4WD (VTM-4)
2WD (2006-2008): Relais der Motorunterstützungssteuerung
- Wegfahrsperren-Empfänger-Steuergerät
- 2WD (2006-2008): Aktive Geräuschunterdrückungseinheit
- Schlüsselloser Empfänger
- Relais des Luft-Kraftstoff-Verhältnis-Sensors (A/F)
- Zündrelais
- Relais des Drosselklappenaktuator-Steuermoduls
- 2006-2008: Relais des Heckscheibenwischermotors
- Sicherungskasten 2
- Zusätzliches Rückhaltesystem (SRS) Einheit
- 2WD (2006-2008): Motorunterstützungs-Steuergerät

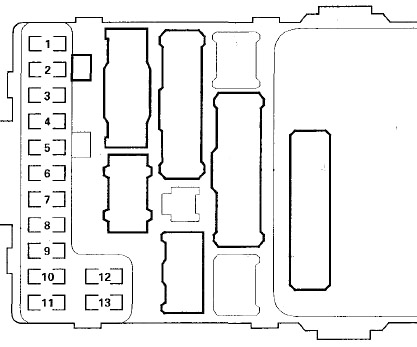

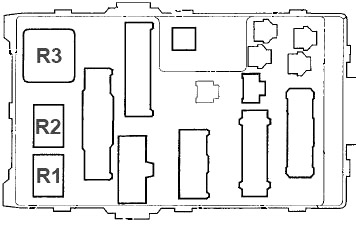

Sicherungskasten Kabine 1
Befindet sich unter dem Armaturenbrett auf der Fahrerseite.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 15 | Wegfahrsperren-Empfänger-Steuergerät, Antriebsstrang-Steuermodul (PCM), PGM-FI Hauptrelais Nr. 2 (Kraftstoffpumpe), Zusatzrückhaltesystem (SRS) Einheit |
| 2 | 10 | Zusatzrückhaltesystem (SRS) Einheit |
| 3 | 7,5 | Klimakompressorkupplungsrelais, Gebläsemotorrelais, Klimaanlagen-Steuergerät, Heizungsbedienfeld, Antriebsstrang-Steuermodul (PCM), Umluft-Steuermotor, Heckgebläsemotorrelais, Nahmodusmotor, Heckscheiben-Deflektorrelais, Kühlerlüfter-Steuermodul (2003-2005) |
| 4 | 7,5 | AC-Inverter-Einheit (2006-2008), Spiegelantrieb, Spiegelentfroster, ABS-Modulator-Controller (2003-2005), 4WD variables Drehmomentmanagementsystem (VTM-4) (2003-2005) |
| 5 | 10 | Tagfahrlicht-Steuergerät |
| 6 | 15 | Lichtmaschine, Hauptschalter-Kontrollleuchte Tempomat, Tankentlüftungsventil (EVAP), Blinker-Steuermodul, Antriebsstrang-Steuermodul (PCM), VSA-Modulator-Steuermodul (2006-2008), Elektrische Lastsensor-Gruppe (ELD) (2003-2005), Beheizte Sekundär-Sauerstoffsensoren (2003-2005), Kühlerlüfter-Steuermodul (2003-2005), 4WD variables Drehmomentmanagementsystem (VTM-4) (2003-2005), VTM-4 Relais (2003-2005) |
| 7 | 7,5 | Elektrischer Kompassspiegel (2006-2008), Beifahrererkennungssystem (ODS) Beifahrer-Deaktivierungsanzeige, Automatisch abblendender Innenspiegel (2006-2008), Heckscheibenwischer-Intervallrelais, Heckscheibenwischer-/Waschanlagenschalter, Heckscheibenwischermotor, Nebelscheinwerfer vorne (2006-2008) |
| 8 | 7,5 | Zubehörsteckdosenrelais, hinteres Mikrofon des aktiven Geräuschunterdrückungssystems (2WD) (2006-2008), aktive Geräuschunterdrückungseinheit (2WD) (2006-2008), Blinker-Steuermodul, optionaler schlüsselloser Stecker (2006-2008), hinteres Zubehörsteckdosenrelais, Getriebesperrrelais |
| 9 | 10 | Aktive Geräuschunterdrückungseinheit (2WD) (2006-2008), Rückfahr-A/T-Relais, Rückfahrlichter, Bremslichtfehler-Sensor, Blinker-Steuermodul, schlüsselloser Empfänger, Navigationseinheit (2006-2008), automatisch abblendender Innenspiegel (2006-2008), optionaler Sicherheitsstecker (2006-2008), Hauptschalter-Kontrollleuchte Sperre (4WD), 4WD variables Drehmomentmanagement-System (VTM-4) Steuergerät, Fahrer-Multiplex-Steuergerät |
| 10 | 7,5 | Blinker/Warnblinkrelais |
| 11 | 7,5 | 2006-2008: 4WD variables Drehmomentmanagement-System (VTM-4) Steuergerät |
| 15 | 2003-2005: Zündspulen | |
| 12 | 30 | Heckscheibenwischermotorrelais, Frontscheibenwischermotor, Frontscheibenwischer-Intervallschaltung, Frontscheibenwischermotor, Frontscheibenwischer-Intervallrelais |
| 13 | 7,5 | PGM-FI Hauptrelais, Antriebsstrang-Steuermodul (PCM) |
| R1 | Start-Stopp | |
| R2 | Rückwärtsgang | |
| R3 | Blinker und Warnblinkanlage | |

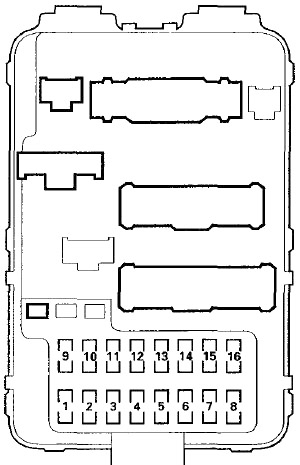

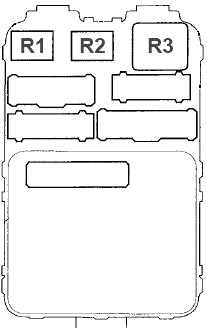

Sicherungskasten Kabine Nr. 2
Befindet sich unter dem Armaturenbrett auf der Beifahrerseite. Zum Öffnen den rechten Rand der Abdeckung ziehen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20 | Elektrische Fensterheber-Steuereinheit |
| 2 | 20 | Elektrischer Vordersitzmotor (EX-L), elektrischer Fahrersitz-Bewegungsmotor (EX-L), elektrischer Fahrersitz-Rückenlehnenmotor (außer EX-L), elektrischer Fahrersitz-Rückenlehnenmotor (Expert EX-L) |
| 3 | 20 | Sitzheizung vorne |
| 4 | 20 | Elektrischer Fahrersitz-Rückenlehnenmotor (EX-L), elektrischer Fahrersitz-Rückenlehnenmotor (EX-L), elektrischer Fahrersitz-Rückenlehnenmotor (außer EX-L), elektrischer Fahrersitz-Bewegungsmotor (außer EX-L) |
| 5 | – | – |
| 6 | 10 | Tagfahrlicht-Steuergerät |
| 7 | 20 | Linker Heckscheibenmotor, Hauptfensterschalter, elektrische Fensterheber-Steuereinheit |
| 8 | 20 | Beifahrer-Frontscheibenmotor |
| 9 | 15 | Audioeinheit, DVD-Player (mit hinterem Unterhaltungssystem), Konsolen-Zubehörsteckdose, vordere Zubehörsteckdose, Navigationseinheit, Navigationsdisplay, Zigarettenanzünderanschluss |
| 10 | 15 | Audioeinheit-Beleuchtung, zusätzliche Klinkenbeleuchtung (mit hinterem Unterhaltungssystem), Hauptschalter-Kontrollleuchte Tempomat, Klimaanlagen-Steuergerät-Beleuchtung, DVD-Player (mit hinterem Unterhaltungssystem), Fahrer-Multiplex-Steuergerät, vordere Positionslichter, vordere Seitenmarkierungsleuchten, vordere Konsolenbeleuchtung, vordere Türverriegelungsschalter, Blinker-Steuermodul-Leuchten, Handschuhfachbeleuchtung, Warnblinkschalterbeleuchtung, Heizungsbedienfeldbeleuchtung, Innenbeleuchtungsschalterbeleuchtung, Kennzeichenbeleuchtung, Schiebedachschalterbeleuchtung, Navigationsdisplay, Navigationseinheit, Zigarettenanzünderanschluss, Nebelscheinwerfer-Anschluss (Sicherungs-/Relaiskasten unter dem Armaturenbrett des Fahrers), elektrischer Spiegel-Schalterbeleuchtung, hintere Heizungs-Klimaanlagen-Steuergerät-Beleuchtung, hinterer Controller und Display (mit hinterem Unterhaltungssystem), Dachkonsolenbeleuchtung, Sitz, Heizungsschalter, Licht, Rücklichtrelais, Rücklichter, Anhängerbeleuchtungsanschluss, VTM-4-Sperrschalter |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 11 | 10 | Vordere individuelle Kartenleseleuchten, vordere Türzierleuchten, HomeLink, Innenlichtrelais, Navigationsdisplay, Navigationseinheit, hintere individuelle Kartenleseleuchten, Heckklappenbeleuchtung, Schminkspiegelbeleuchtung |
| 12 | 20 | Beifahrer-Multiplex-Steuereinheit |
| 13 | 7,5 | Fahrer-Multiplex-Steuereinheit, Tür-Multiplex-Steuereinheit, Blinker-Steuermodul, Wegfahrsperren-Empfänger-Multiplex-Steuereinheit, Wegfahrsperrenanzeige, schlüsselloses Empfängermodul, Sicherheitsstecker, Sicherheitsanzeige, Beifahrer-Multiplex-Steuereinheit |
| 14 | 7,5 | 2006-2008: Schiebedach-Verriegelungsrelais, Schiebedach-Öffnungsrelais |
| 15 | 20 | 2006-2008: Schiebedach-Verriegelungsrelais, Schiebedachmotor, Schiebedach-Öffnungsrelais |
| 16 | 20 | Rechter Heckscheibenmotor |
| 7,5 | Kühlerlüfterrelais | |
| R1 | Fensterstromversorgung | |
| R2 | Zubehörsteckdose | |
| R3 | Heckscheibenentfroster | |

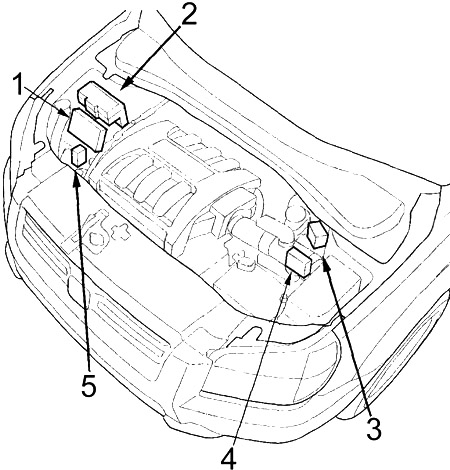

Motorraum
- Antriebsstrang-Steuermodul (PCM)
- Sicherungskasten 1
- Sicherungskasten 2
- ABS- oder VSA-Modulator-Steuergerät
- Sicherungsrelais

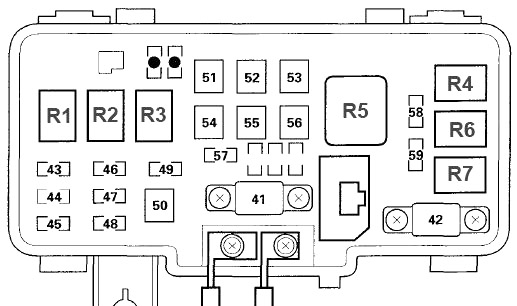

Sicherungskasten 1
Der Hauptsicherungskasten unter der Motorhaube befindet sich auf der Beifahrerseite. Zum Öffnen die Laschen wie abgebildet drücken.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 41 | 120 | Batterie, Stromverteilung |
| 42 | 50 | Zündschalter, optionaler schlüsselloser Stecker |
| 43 | 20 | Kombinationslichtschalter, Tagfahrlicht-Steuergerät, rechter Scheinwerfer |
| 44 | – | – |
| 45 | 20 | Kombinationslichtschalter, Tagfahrlicht-Steuergerät, linker Scheinwerfer, Fernlicht-Kontrollleuchte, Nebelscheinwerfer (2006-2008) |
| 46 | 15 | Datenverbindungsstecker (DLC), PGM-FI Hauptrelais |
| 47 | 20 | Bremslichter, Antriebsstrang-Multiplex-Steuergerät, oben angebrachtes Bremslicht, Hupenrelais, Hupe, Zündlicht, Schlüsselverriegelungsmagnet, Antriebsstrang-Steuermodul (PCM), Anhängerbeleuchtungsanschluss |
| 48 | 20 | Audioeinheit, DVD-Player (hinteres Unterhaltungssystem), hinterer Controller und Display (hinteres Unterhaltungssystem) |
| 49 | 15 | Warnblinkanlage |
| 50 | 20 | 2003-2005: Anhängerbeleuchtungsanschluss |
| 51 | 40 | Fensterheberrelais, Sicherung (Sicherungskasten Kabine Nr. 2): Nr. 1 |
| 52 | 40 | Sicherungen (Sicherungskasten Kabine Nr. 2): Nr. 2, 3, 4, 6 |
| 53 | 30 | Geräuschkondensator, Heckscheibenentfroster |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 54 | 40 | Sicherung (Sicherungskasten Kabine Nr. 2): Nr. 9, 10, 11, 12, 13 |
| 55 | 30 | Hinterer Gebläsemotor |
| 56 | 40 | Gebläsemotor |
| 57 | 30 | Kühlerlüftermotor |
| 58 | 30 | Klimaanlagen-Kondensatorlüftermotor |
| 59 | 7,5 | Klimakompressorkupplung |
| • | – | Ersatzsicherung |
| R1 | Scheinwerfer Nr. 1 (rechts) | |
| R2 | Scheinwerfer Nr. 2 (links) | |
| R3 | Hupe | |
| R4 | Klimaanlagen-Kondensatorlüfter | |
| R5 | Gebläsemotor | |
| R6 | Kühlerlüfter | |
| R7 | Klimakompressorkupplung | |

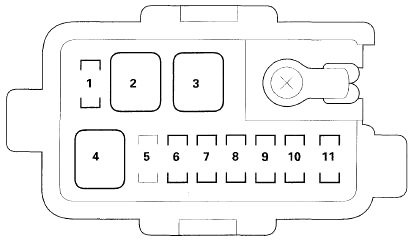

Sicherungskasten 2
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 20 | AC-Inverter-Einheit |
| 2 | 40 | VSA-Modulator-Steuergerät |
| 3 | 30 | VSA-Modulator-Steuergerät |
| 4 | 20 | 4WD variables Drehmomentmanagement-System (VTM-4) Steuergerät |
| 5 | 10 | 2WD: Motorunterstützungs-Steuergerät |
| 6 | 15 | Konsolen-Zubehörsteckdose, hintere Zubehörsteckdose |
| 7 | 15 | Antriebsstrang-Steuermodul (PCM) |
| 8 | 15 | Zündspulen |
| 9 | 15 | Luft-Kraftstoff-Verhältnis-Sensoren (A/F) (Bank 1, Bank 2), beheizte Sekundär-Sauerstoffsensoren (Bank 1, Bank 2), elektrische Lastsensor-Gruppe (ELD) |
| 10 | 7,5 | Reifendrucküberwachungssystem (TPMS) Steuergerät |
| 11 | 20 | Vordere Nebelscheinwerfer, Blinker-Steuermodul, Nebelscheinwerfer-Anschluss, Nebelscheinwerfer-Schalteranschluss |
Relaisfeld
| Nummer | Relais |
|---|---|
| R1 | Gebläsesteuerung |
| R2 | Heckscheibenwischer mit Intervallschaltung |
| R3 | Frontscheibenwischer mit Intervallschaltung |
| R4 | Sitzheizung |
Anhänger-Sicherungen
Wenn die Anhängerbeleuchtung ausgefallen ist, überprüfen Sie beim Austausch der Glühbirnen, ob diese Sicherungen durchgebrannt sind:
- Sicherungen des Hauptsicherungskastens unter der Motorhaube 5, 7 und 24
- Sicherungskasten innen Fahrerseite: 10
- Sicherungskasten innen Beifahrerseite: 10
Wenn diese Sicherungen intakt sind, die Anhängerbeleuchtung aber immer noch nicht funktioniert, sind zwei 7,5-A-Sicherungen im Anhängerkupplungs-Kabelbaum durchgebrannt. Um auf die 7,5-A-Sicherungen zuzugreifen:
- Öffnen Sie die Heckklappe und entfernen Sie die Bodenabdeckung des Kofferraums.
- Ziehen Sie den unteren Teil der Gummidichtung der Heckklappe ab.
- Entfernen Sie die hintere Karosserieverkleidung, indem Sie den inneren Rand der hinteren Karosserieverkleidung nach oben ziehen und die vier Clips und Haken lösen.
- Nach dem Austausch der Sicherungen die hintere Karosserieverkleidung in umgekehrter Reihenfolge der Montage wieder anbringen.
Honda Pilot (2009-2015) – Sicherungsplan
Baujahr: 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Honda Pilot (2009-2015) ist die Sicherung 35 im Sicherungskasten im Fahrgastraum.

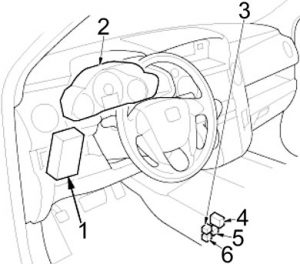

Fahrgastraum
- Sicherungskasten
- Anzeigen-Steuermodul
- Relais für Konsolen-Zubehörsteckdose Nr. 1
- 09-10: Relais für Hecklüftermotor
- 11-15: Relais für Hecklüftermotor
- Relais für Konsolen-Zubehörsteckdose Nr. 2

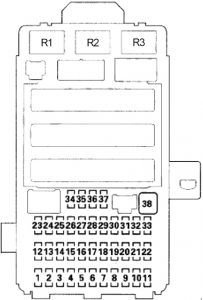

Sicherungskasten im Fahrgastraum
| Nr. | Amp [A] | Beschreibung |
| 1 | 7,5 | 4WD Variable Drehmomentmanagement (VTM-4) System;
Steuergerät, VTM-4 Relais. |
| 2 | 15 | 09-11:
Kraftstoffpumpe (PGM-FI Hauptrelais Nr. 2); Wegfahrsperre – schlüsselloses Steuergerät; Antriebsstrang-Steuermodul (PCM). |
| 20 | ’12 -’15:
Kraftstoffpumpe (PGM-FI Hauptrelais Nr. 2); Wegfahrsperre – schlüsselloses Steuergerät; Antriebsstrang-Steuermodul (PCM). |
|
| 3 | 10 | Lichtmaschine;
Elektrischer Lastsensor (ELD); Kraftstoffdampfemissionssystem (EVAP) Tankentlüftungsventil; Bremspedalstellungsschalter; Antriebsstrang-Steuermodul (PCM). |
| 4 | 7,5 | VSA-Modulationssystem-Steuergerät;
Querbeschleunigungssensor, Gierratensensor. |
| 5 | 15 | ’09 -’11:
Beheiztes Beifahrersitzkissen (Relais für Beifahrersitzheizung (hoch)); Beheiztes Beifahrersitzkissen (Relais für Beifahrersitzheizung (niedrig)); Beheiztes Fahrersitzkissen (Relais für Fahrersitzheizung (hoch)); Beheiztes Fahrersitzkissen (Relais für Fahrersitzheizung (niedrig)). |
| 6 | – | – |
| 7 | 10 | Automatische Beleuchtungssteuerung;
Fahrer-Lendenwirbelstützenmotor; Fahrer-Lendenwirbelstützenschalter. |
| 8 | 7,5 | Automatische Beleuchtungssteuerung;
Park- und Rückfahrsteuergerät; Reifendrucküberwachungssystem (TPMS) Steuergerät. |
| 9 | 7,5 | Insassenerkennungssystem (ODS) Einheit;
Beifahrerairbag-Deaktivierungsanzeige; Zusatzrückhaltesystem (SRS) Baugruppe. |
| 10 | 7,5 | Aktives Motorlager (ACM) Steuerrelais;
Automatisch abblendender Innenspiegel; Rückspiegel; Elektrische Kompassbaugruppe; Motorlager-Steuerbaugruppe; Anzeigen-Steuermodul; Rückfahrlicht links und rechts; Elektrische Spiegel-Steuerbaugruppe; Elektrische Sitzsteuerung; Elektrische Heckklappen-Steuereinheit; Getriebesperren-Solenoid; Anhängerbeleuchtungseinheit; 4WD Variable Drehmomentmanagement (VTM-4) System; Sitzheizungs-Steuergerät (’12 -’15); Automatische Beleuchtungssteuerung (’12 -’15); Getriebewahlschalter (’12 -’15); Navigationseinheit (’12 -’15). |
| 11 | 10 | Zusatzrückhaltesystem (SRS) Einheit |
| 12 | 10 | Rechter Scheinwerfer (Fernlicht) |
| 13 | 10 | Linker Scheinwerfer (Fernlicht) |
| 14 | 7,5 | Audio-Baugruppenbeleuchtung;
Audio-Schalter-Fernbeleuchtung; Audio-HVAC-Displaybeleuchtung; Ambientebeleuchtung (Konsole, Handschuhfach, Dachhimmel); A/T-Getriebepositionsanzeige-Panel-Lampe; Klimaanlagenmodul-Lampe oder HVAC-Steuergerät-Lampe; Handschuhfachlampe; Tempomat-Beleuchtung; Konsolenbox-Beleuchtung; Warnblinkschalter-Beleuchtung; Schiebedachschalter-Beleuchtung; Multi-Informationsschalter-Beleuchtung; Navigationsbedienfeld-Beleuchtung; Parksensor- und Rückfahrkamera-Schalter-Beleuchtung; Hintere Beleuchtungs- und Bildschirmsteuerung; Hintere HVAC-Systemsteuerung; Panelbeleuchtung; Hintere Klimaanlagen-Bedienfeldbeleuchtung; RES-Zubehörsteckdosen-Baugruppenbeleuchtung; Sitzheizungsschalter-Beleuchtung; VSA-Schalterlampe; VTM-4-Sperrschalterlampe; Beifahrerairbag-Deaktivierungsanzeige (’12 -’15); HFL-Navigations-Sprachsteuerung, Schalter (’12 -’15); HFL-Schalter (’12 -’15); Innenbeleuchtungsschalter; HomeLink-Schalter. |
| 15 | 15 | ’09 -’10:
Kennzeichenbeleuchtung; Vorderes Positionslicht links; Vorderes Seitenmarkierungslicht links; Hinteres Seitenmarkierungslicht links; Rücklicht links; Vorderes Positionslicht rechts; Vorderes Seitenmarkierungslicht rechts; Hinteres Seitenmarkierungslicht rechts; Rücklicht rechts; Anhängerbeleuchtungsrelais. |
| 10 | ’11 -’15:
Kennzeichenbeleuchtung; Vorderes Positionslicht links; Vorderes Seitenmarkierungslicht links; Hinteres Seitenmarkierungslicht links; Rücklicht links; Vorderes Positionslicht rechts; Vorderes Seitenmarkierungslicht rechts; Hinteres Seitenmarkierungslicht rechts; Rücklicht rechts; Anhängerbeleuchtungsrelais. |
|
| 16 | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 17 | 15 | Linker Scheinwerfer (Abblendlicht) |
| 18 | 20 | Tagfahrlicht;
Multiplex-integrierte Steuereinheit (MICU). |
| 19 | 15 | Standlicht;
Multiplex-integrierte Steuereinheit (MICU); Sicherungen (Sicherungskasten Fahrgastraum): Nr. 14, 15. |
| 20 | 7,5 | Reifendrucküberwachungssystem (TPMS) Steuergerät |
| 21 | 20 | Scheinwerfer (Haupt-BH / LLO);
Multiplex-integrierte Steuereinheit (MICU). |
| 22 | 7,5 | Antriebsstrang-Steuermodul – PCM (VBSOL2) |
| 23 | 7,5 | Starten (STRLD);
Antriebsstrang-Steuermodul (PCM). |
| 24 | – | – |
| 25 | – | – |
| 26 | 20 | Fahrertürfensterschalter;
Hauptfensterschalter (’09 -’11); Tür-Multiplex-Steuergerät (’12 -’15). |
| 27 | 20 | Optionale Verbindung |
| 28 | 20 | Steuergerät, Schiebedachmotor |
| 29 | 20 | Elektrische Türverriegelung;
Multiplex-integrierte Steuereinheit (MICU). |
| 30 | 20 | Beifahrerfensterschalter |
| 31 | 30 | Audioverstärker |
| 32 | 20 | Rechter hinterer Fensterschalter |
| 33 | 20 | Linker hinterer Fensterschalter |
| 34 | – | – |
| 35 | 10 | Audiomodul;
Relais für Zubehörsteckdose im Kofferraum; Relais für Konsolen-Zubehörsteckdose Nr. 1 und 2; Relais für vordere Zubehörsteckdose; Freisprech-Verbindungssteuergerät (Reise); HFL-Mikrofon; Navigation; ANC; Schlüsselschloss-Elektromagnet; Multiplex-integriert (MICU); Navigationsdisplay; Audio-Navigationseinheit; Audio-USB-Adapter-Steuergerät; Aktives Geräuschunterdrückungs-Heckmikrofon; Aktives Geräuschunterdrückungs-Frontmikrofon; HandsfreeLink-Steuergerät; Schnittstellen-Bedienknopf. |
| 36 | 10 | AC-Inverter-Einheit;
Klimakompressor-Kupplungsrelais; Automatisch abblendender Innenspiegel, Rückspiegel; Audio-HVAC-Display; Klimaanlagen-Einheit oder HVAC-Steuergerät; Fahrersitzheizungsrelais; Lüftersteuerungsrelais (Diode); Frontlüftermotorrelais; Beifahrersitzheizungsrelais; Linker und rechter Rückspiegelaktuator; Rückspiegel-Stromschalter; Relais für linke Sitzheizung der zweiten Reihe; Optionale Verbindung; Hauptfensterschalter (’09 -’11); Elektrischer Rückspiegelaktuator, Kühlerlüfterrelais (Diode), Relais für rechte Sitzheizung der zweiten Reihe; Hecklüftermotorrelais; Hinteres Klimaanlagen-Bedienfeld oder hinteres HVAC-Bedienfeld; Heckscheibenheizungsrelais; Hinterer Modus-Steuermotor; Anhänger-IG2-Relais; Tür-Multiplex-Steuergerät (’12 -’15). |
| 37 | 7,5 | Tagfahrlicht;
Multiplex-integrierte Steuereinheit (MICU). |
| 38 | 30 | Scheibenwischermotor;
Heckscheibenwischermotor; Scheibenwaschmotor; Multiplex-integrierte Steuereinheit (MICU). |
| Sicherungsunterstützung | ||
| – | 7,5 | Starten, Zündschalter (ST);
Fernstartverbindung des Motors; Antriebsstrang-Steuermodul (PCM). |
| Relais | ||
| R1 | – | Fensteraktuator |
| R2 | – | Kraftstoffpumpe (PGM-FI Haupt 2) |
| R3 | – | Startkreis Nr. 1 |

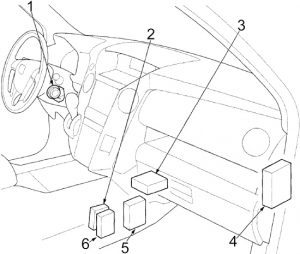

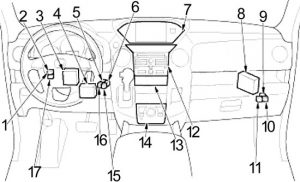

- ’11 -’15: Schiebedachrelais
- ’09 -’10: Schiebedachrelais
- Steuergerät für Park- und Rückfahrsensor
- Automatische Beleuchtungssteuerung
- Relais für 4WD Variable Drehmomentmanagement (VTM-4) System
- Relais für vordere Zubehörsteckdose
- Navigationsdisplay Audio-HVAC-Display
- Steuergerät für Motorlager
- Fernlichtrelais
- Nebelscheinwerferrelais
- Relais für Zubehörsteckdose im Kofferraum
- Audioeinheit
- Klimaanlagen-Steuergerät HVAC-Steuergerät
- Navigationsschalterpanel
- Zündrelais (Acc Cut)
- Zündrelais (IG2)
- Startrelais Nr. 2
- Wegfahrsperre-Keyless
- USB-Adapter
- Zusatzrückhaltesystem (SRS) Einheit
- Audioverstärker
- AC-Inverter-Einheit
- HandsFreeLink-Steuergerät

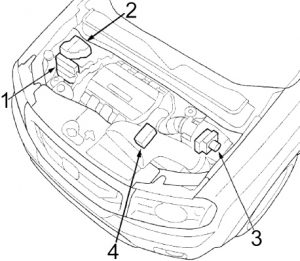

Motorraum
- Antriebsstrang-Steuermodul (PCM)
- Sicherungskasten Nr. 1
- VSA-Modulator-Steuergerät

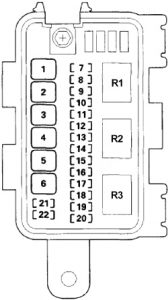

- Sicherungskasten Nr. 2
Sicherungskasten Motorraum Nr. 1
| Nr. | Amp [A] | Beschreibung |
| 1 | 120 | Batterie;
Stromverteilung. |
| – | – | |
| 2 | 50 | Zündschalter (BAT);
Startmagnet (Startrelais Nr. 1 und Nr. 2); Sicherung (Sicherungskasten Fahrgastraum): Nr. 23. |
| 80 | Sicherungen (Sicherungskasten Fahrgastraum):
Nr. 5, 6, 7, 27, 28, 29, 31. |
|
| 3 | 30 | 12-15:
AC-Inverter-Einheit. |
| 40 | 12-15:
Frontlüftermotor (Frontlüftermotorrelais) |
|
| 4 | 50 | Sicherungen (Sicherungskasten Fahrgastraum):
Nr. 18, 19, 20, 21. |
| 40 | Fenstersteuerungsrelais,
Sicherungen (Sicherungskasten Fahrgastraum): Nr. 24, 25, 26, 30, 32, 33. |
|
| 5 | – | – |
| 6 | 30 | Klimakondensatorlüftermotor
(Klimakondensatorlüfterrelais) |
| 7 | 30 | Kühlerlüftermotor
(Kühlerlüfterrelais) |
| 8 | 30 | Heckscheibenheizung
(Heckscheibenheizungsrelais) |
| 9 | 40 | 09-11:
Frontlüftermotor (Frontlüftermotorrelais) |
| 10 | 20 | Nebelscheinwerferrelais;
Nebelscheinwerfer. |
| 11 | 15 | PGM-FI-Relais;
Vorderer Luft-Kraftstoff-Verhältnis-Sensor (A/F); Beheizter Sekundär-Sauerstoffsensor (HO2S); Vorderer Luft-Kraftstoff-Verhältnis-Sensor (A/F); Beheizter Hilfs-Sauerstoffsensor (HO2S); Dampfemissionskontrolle (EVAP); Tankentlüftungs-Absperrventil (’12 -’15); Sicherung (Sicherungskasten Motorraum): Nr. 15. |
| 12 | 10 | Motorlager-Steuergerät
(Aktives Motorlager (ACM) Steuerrelais) |
| 13 | 20 | Beifahrersitz-Neigungsmotor
(Elektrischer Sitzverstellschalter Beifahrer) |
| 14 | 20 | Beifahrersitz-Schiebemotor
(Elektrischer Sitzverstellschalter Beifahrer) |
| 15 | 7,5 | Klimakondensatorlüfterrelais (Diode) |
| 16 | 20 | 09-11:
Fernlichtrelais, Scheinwerfer (Fernlicht) |
| 7,5 | 12-15:
Antriebsstrang-Steuermodul – PCM (VBUM) |
|
| 17 | 20 | Audioeinheit,
HFL; Navigation; ANC-Mikrofon. |
| 18 | 15 | Zündspulenrelais;
Zündspulen. |
| 19 | 15 | PGM-FI Hauptrelais Nr. 1;
Kurbelwellenpositionssensor (CKP); Nockenwellenpositionssensor (CMP); Elektronisches Drosselklappensteuerungssystem (ETCS) Steuerrelais; Einspritzdüsen; Luftmassenmesser (MAF); Antriebsstrang-Steuermodul – PCM; PGM-FI Hauptrelais Nr. 2 (Kraftstoffpumpe). |
| 20 | 7,5 | Klimakompressorkupplung
(Klimakompressorkupplung) |
| 21 | 15 | Elektronisches Drosselklappensteuerungssystem (ETCS) Steuerrelais |
| 22 | 10 | 09-11:
Kofferraumbeleuchtung; Fahrertür-Innenbeleuchtung; Fahrer-Make-up-Spiegelbeleuchtung; Individuelle vordere Kartenleuchten; Beifahrertür-Innenbeleuchtung; HomeLink-Einheit; Zündschlüsselbeleuchtung; Innenbeleuchtung des Heckklappenschalters; Außenbeleuchtung der linken hinteren Tür; Beifahrerbeleuchtung; Make-up-Spiegelbeleuchtung; Individuelle hintere Kartenleuchten (zweite); Individuelle hintere Kartenleuchten (dritte); Innenbeleuchtung der rechten hinteren Tür; Optionale Verbindung (Beleuchtung des linken Trittbretts und Beleuchtung des rechten Trittbretts). |
| 7,5 | 12-15:
Kofferraumbeleuchtung; Fahrertürbeleuchtung; Fahrer-Make-up-Spiegelbeleuchtung; Individuelle vordere Kartenleuchten; Beifahrertür-Innenbeleuchtung; HomeLink-Modul; Zündschlüsselbeleuchtung; Innenbeleuchtung des Heckklappenschalters; Beifahrer-Seitenrückspiegelbeleuchtung; Individuelle hintere Kartenleuchten (zweite); Individuelle hintere Kartenleuchten (dritte); Optionale Verbindung (automatisch abblendender Innenspiegel); Optionale Verbindung (Beleuchtung des linken Trittbretts und Beleuchtung des rechten Trittbretts). |
|
| 23 | 10 | Audio-HVAC-Display, mit
Datenanschluss (DLC), Anzeigen-Steuermodul, HandsFreeLink-Steuergerät, Spiegel-Steuergerät, Elektrisches Sitz-Steuergerät, Elektrisches Heckklappen-Steuergerät, Hauptfensterschalter (’09 -’11), Hinteres drittes Display, Navigationsdisplay, Aktives Geräuschunterdrückungsmodul (’12 -’15), Vorderes HFL-ANC-Mikrofon (’12 -’15), Vorderes HFL-Navigations-ANC-Mikrofon (’12 -’15); Wegfahrsperre-Keyless-Steuergerät (’12 -’15); Tür-Multiplex-Steuergerät (’12 -’15); Audio-USB-Adapter-Steuergerät (’12 -’15). |
| Relais | ||
| R1 | – | Lüftersteuerung |
| R2 | – | Aktives Motorlager (ACM) Steuerung |
| R3 | – | PGM-FI Sub |
| R4 | – | Zündspule |
| R5 | – | Klimakondensatorlüfter |
| R6 | – | Frontlüftermotor |
| R7 | – | Heckscheibenheizung |
| R8 | – | Klimakompressorkupplung |
| R9 | – | Kühlerlüfter |
| R10 | – | Elektronisches Drosselklappensteuerungssystem (ETCS) Steuerung |
| R11 | – | PGM-FI Haupt Nr. 1 |
Sicherungskasten Motorraum Nr. 2
| Nr. | Amp [A] | Beschreibung |
| 1 | 40 | Elektrisches Heckklappen-Steuergerät |
| 2 | 20 | 4WD Variable Drehmomentmanagement (VTM-4) System
Steuergerät, VTM-4 Relais |
| 3 | 30 | Sicherungen (Sicherungskasten Kofferraum):
Nr. 1, 2, 3, 4 |
| 4 | 40 | VSA-Modulator-Steuergerät |
| 5 | 30 | Relais für Hecklüftermotor |
| 6 | 30 | VSA-Modulator-Steuergerät |
| 7 | 15 | Blinker / Warnblinkanlage;
Multiplex-integrierte Steuereinheit (MICU). |
| 8 | 20 | Heckklappen-Steuergerät (näher am Motor) |
| 9 | 20 | Elektrisches Sitz-Steuergerät;
Elektrischer Rücksitzmotor; Elektrischer Fahrersitz-Verstellschalter; Elektrischer Sitzneigungsmotor. |
| 10 | 20 | Elektrisches Sitz-Steuergerät;
Elektrischer Sitzmotor; Elektrischer Fahrersitz-Verstellschalter; Elektrischer Vordersitz-Hebemotor. |
| 11 | 20 | Bremspedalstellungsschalter;
Obere Bremsleuchte; Bremsleuchten links und rechts; Multiplex-integrierte Steuereinheit (MICU); Antriebsstrang-Steuermodul (PCM); Elektrische Anhängerbremsverbindung; Anhänger-Einheit. |
| 12 | 15 | Zubehörsteckdose Konsole Nr. 2
(Relais für Zubehörsteckdose Konsole hinten Nr. 2) |
| 13 | 10 | Heckscheibenwischermotorraum;
Heckscheibenwischermotorrelais Nr. 1 (vorwärts); Heckscheibenwischermotorrelais 2 (rückwärts). |
| 14 | Elektrische Anhängerbremsverbindung | |
| 15 | 20 | AC-Inverter-Einheit;
Sitzheizungs-Steuergerät (’12 -’15). |
| 16 | 15 | Zubehörsteckdose Konsole Nr. 1
(Relais für Zubehörsteckdose Konsole hinten Nr. 1) |
| 17 | 20 | Anhängerbeleuchtungsanschluss
(Anhänger-IG2-Relais) |
| 18 | 15 | Vordere Zubehörsteckdose
(Relais für vordere Zubehörsteckdose) |
| 19 | 15 | Zubehörsteckdose im Kofferraum
(Relais für Zubehörsteckdose im Kofferraum) |
| 20 | 20 | Schiebedach-Fensteröffner-Aktuator, Schiebedachrelais |
| 21 | 15 | Beheiztes Sitzkissen der linken Seite der zweiten Reihe
(Relais für beheiztes Sitzkissen der linken Seite der zweiten Reihe (oben)), Beheiztes Sitzkissen der linken Seite der zweiten Reihe (Relais für Sitzheizung der linken Seite der zweiten Reihe (unten)), Beheiztes Sitzkissen der rechten Seite der zweiten Reihe (Relais für beheiztes Sitzkissen der rechten Seite der zweiten Reihe (oben)), Beheiztes Sitzkissen der rechten Seite der zweiten Reihe (Relais für beheiztes Sitzkissen der rechten Seite der zweiten Reihe (unten)). |
| 22 | – | – |
| Relais | ||
| R1 | – | Heckscheibenwischermotorraum Nr. 1 (vorwärts) |
| R2 | – | Heckscheibenwischermotorraum Nr. 2 (rückwärts) |
Kofferraum
- Elektrisches Heckklappen-Steuergerät
- Elektrischer Kompass
- Elektrische Heckklappensteuerung
- Anhängerbeleuchtungs-Steuergerät
- 4WD Variable Drehmomentmanagement (VTM-4) System Steuergerät
- Sicherungskasten
Sicherungskasten Kofferraum
| Nr. | Amp [A] | Beschreibung |
| 1 | 7.5 | Anhängerbeleuchtungs-Steuergerät |
| 2 | 7.5 | Anhängerbeleuchtungs-Steuergerät |
| 3 | – | – |
| 4 | 20 | Anhängerbeleuchtungsanschluss
(Anhängerbeleuchtungsrelais) |
| Relais | ||
| R1 | – | Anhänger IG2 |
| R2 | – | Anhängerbeleuchtung |
- Hinterer Controller und Display
- Steuergerät / Schiebedachmotor
- Xm-Empfänger
Der Honda Pilot (2003-2015)
Der Honda Pilot, hergestellt von 2003 bis 2015, ist ein beliebtes SUV, das einen geräumigen Innenraum und zuverlässige Leistung bietet. Dieses Modell ist bekannt für seine robuste Bauweise und seine Fähigkeit, verschiedene Terrains zu bewältigen, was es ideal für Familienausflüge und alltägliche Fahrten macht. Der Honda Pilot war mit verschiedenen Motorisierungen erhältlich, darunter Sechszylindermotoren, die ausreichend Leistung und Effizienz bieten. Dank seiner Zuverlässigkeit und seines Komforts wurde dieses Modell bei Fahrern beliebt, die ein praktisches und vielseitiges Fahrzeug suchen.
Sicherungsbelegungsplan Honda Pilot
Diese Seite zeigt den Sicherungsbelegungsplan für den Honda Pilot, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb Ihres Fahrzeugs.
