Honda Element (2003-2011) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Honda Element 2003-2011, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Für den Zigarettenanzünder (Steckdosen) sind die Sicherungen 2 (hintere Zubehörsteckdose) und 18 (vordere Zubehörsteckdose) im Sicherungskasten des Armaturenbretts zuständig.

Kabine

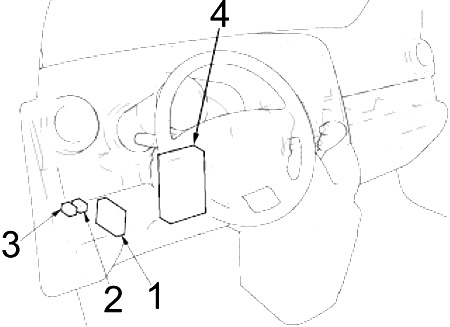

Sicherungskasten im Armaturenbrett für Zigarettenanzünder-Steckdosen

  1. Steuergerät für Tagfahrlicht
  2. Relais für Abblendlicht-Deaktivierung
  3. Relais für Tagfahrlicht
  4. Sicherungskasten

Detailansicht der Sicherung 2 für die hintere Zubehörsteckdose

  1. Schlüsselloser Empfänger
  2. 2008: Steuergerät für Reifendrucküberwachungssystem (TPMS)
  3. 2009-2011: Steuergerät für Reifendrucküberwachungssystem (TPMS)
  4. Audioeinheit oder Audio-/Navigationseinheit
  5. 2009-2011: Imoes-Einheit
  6. 2008: Imoes-Einheit
  7. Audioverstärker
  8. Steuergerät für ergänzendes Rückhaltesystem (SRS)
  9. 2009-2011: Steuergerät für USB-Adapter

Detailansicht der Sicherung 18 für die vordere Zubehörsteckdose

  1. 2007-2008: PGM-FI Hauptrelais Nr. 2 (Kraftstoffpumpe)
  2. Relais für hintere Zubehörsteckdose
  3. M/T: Motorsteuergerät (ECM)
    A/T: Getriebesteuergerät (PCM)
  4. Relais für Luft-Kraftstoff-Verhältnis-Sensor (A/F)
  5. 2007-2008: Zündspulenrelais
    2009-2011: PGM-FI Hauptrelais Nr. 2 (Kraftstoffpumpe)
  6. A/T Rückwärtsgangrelais
  7. 2007-2011: Relais für aktives Drosselklappensteuergerät
  8. 2007-2008: PGM-FI Hauptrelais Nr. 1
    2009-2011: Zündspulenrelais
  9. Wegfahrsperren-Steuergerät (Empfänger)
  10. 2009-2011: PGM-FI Hauptrelais Nr. 1

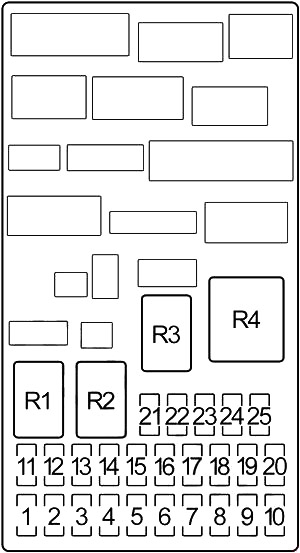

Sicherungsplan Armaturenbrett

Der Sicherungskasten befindet sich unter der Lenksäule. Um die Sicherungskastenabdeckung zu entfernen, drehen Sie die Knöpfe gegen den Uhrzeigersinn und heben Sie die Abdeckung von den Scharnieren ab.

Sicherungskasten unter der Lenksäule mit abgenommener Abdeckung

Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
1 15 2003-2006: Zündspulen
2 15 Hintere Zubehörsteckdose
3 10 Tagfahrlicht-Steuergerät, Reifendrucküberwachungssystem (TPMS) Steuergerät (2008-2011)
4 10 Lichtmaschine, Luft-Kraftstoff-Verhältnis-Sensor (A/F) Relais (2003-2006), Nockenwellenpositionssensor (CMP), Tempomat-Aktuator, elektrische Lastdetektorgruppe (ELD), Kraftstoffdampf-Ablassventil (EVAP), Kraftstoffdampf-Tankentlüftungsventil, beheizte Sekundär-Lambdasonde (HO2S), VSA-Steuergerät (2007-2011), Luftmassenmesser (MAF) (2007-2011)
5  –
6 7,5 Elektrisches Fensterheberrelais, Hauptschalter für elektrische Fensterheber
7 20 Audioverstärker
8 7,5 Audioeinheit, Multiplex-Steuergerät (A/T)
9 10 Beifahrerpositionserkennungseinheit (OPDS), Heckscheibenwischermotor, Heckscheibenwischer-Steuergerät, Rückwärtsgang
Wischer-/Wascherschalter
10 7,5 A/T Rückfahrlichtrelais, Rückfahrlichter, Rückfahrlichtschalter (M/T), Blinkerbaugruppe, Wegfahrsperren-Steuergerät-Empfänger, Multiplex-Steuergerät, Getriebesperrrelais (A/T), Reifendrucküberwachungssystem (TPMS) Steuergerät (2008-2011)
11 7,5 2003-2006: ABS-Steuergerät
12 7,5 Tagfahrlicht-Steuergerät
13 10 Zusätzliches Rückhaltesystem (SRS) Einheit
14 10 Klimakompressor-Kupplungsrelais, Klimakondensatorlüfterrelais, Gebläsemotorrelais, elektrischer Spiegelaktuator, Kühlerlüfterrelais, Umluftregelmotor, Heckscheibenheizungsrelais, Heizungsbedienfeld
Leggere  Honda CR-V (1995-2021) – Sicherungskasten
Nummer Ampere [A] Beschreibung
15 20 Luft-Kraftstoff-Verhältnis-Sensor (A/F), A/F-Sensorrelais, Tankentlüftungsventil (EVAP)
16 15 2007-2011: Zündspulenrelais, Zündspulen
17 15 ECM/PCM, Kraftstoffpumpe, Wegfahrsperren-Steuergerät-Empfänger, Zusatzsicherheitssystem (SRS) Einheit, Imoes-Einheit (2008-2011), Beifahrerairbag-Deaktivierungsanzeige (2007-2011)
18 15 Vordere Zubehörsteckdose, hintere Zubehörsteckdosenrelais, Konsolen-Zubehörsteckdose (SC)
19 7,5 Blinker-/Warnblinkrelais
20 20 Multiplex-Steuergerät, Frontscheibenwischermotor, Frontscheibenwischerdüsenmotor
21  –
22 20 Beifahrerfenstermotor
23 20 Fahrerfenstermotor, elektrisches Fensterheber-Steuergerät, Hauptschalter für elektrische Fensterheber
24  –
25  –
Relais
R1 Startunterbrechung (A/T)
R2 Rücklicht
R3 Fensterheber
R4 Blinker und Warnblinkanlage



Motor

Entfernen der Sicherungskastenabdeckung durch Drehen der Knöpfe

  1. 2003-2006: ABS-Steuergerät
    2007-2011: VSA-Steuergerät
  2. Sicherungskasten


Sicherungsplan Motorraum

Der Sicherungskasten unter der Motorhaube befindet sich im Motorraum auf der Fahrerseite. Um ihn zu öffnen, drücken Sie die Laschen wie abgebildet.

Sicherungskasten im Motorraum auf der Fahrerseite mit Laschen

Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
1 30 Klimakondensatorlüftermotor, Klimakompressorkupplung
2 15 Rücklichtrelais, Armaturenbrettbeleuchtung, vordere Positionslichter, vordere Parklichter, Kennzeichenbeleuchtung, Rücklichter, Anhängerbeleuchtungsanschluss, Beifahrerairbag-Deaktivierungsanzeige
3 7,5 Vordere Innenleuchte, Zündschlüsselleuchte, hintere Innenleuchte, Scheinwerfer, individuelle Kartenleuchte (2009-2011)
4 20 Kühlerlüftermotor
5 15 Blinker-/Warnblinkrelais, Blinker, Anhängerbeleuchtungsmodul-Steuergeräteanschluss
6 15 Kurbelwellenpositionssensor (CKP), Nockenwellenpositionssensor (CMP) Sensor A/B, ECM/PCM, Leerlaufluftregelventil (IAC), Einspritzdüsen, PGM-FI Hauptrelais Nr. 1, PGM-FI Hauptrelais Nr. 2 (Kraftstoffpumpe), Relais für aktives Drosselklappensteuergerät (2007-2011)
7 15 Bremslichter, Stoppsignal (Modulator-ABS-Steuerung), Tempomat-Aktuator, hohe Bremsleuchte, ECM/PCM, Hupenrelais, Anhängerbeleuchtungsanschluss, Sicherheitssteuergeräteanschluss
8 15 2007-2011: Relais für aktives Drosselklappensteuergerät
9 10 Audioeinheit, Navigations-Audioeinheit, Datenanschluss (DLC), Kilometerzählergruppe, Wegfahrsperren-Steuergerät-Empfänger, Wegfahrsperrenanzeige, schlüsselloser Empfänger, Multiplex-Steuergerät, XM-Empfänger, Imoes-Einheit (2008-2011), Sicherheitssteuergeräteanschluss, USB-Adaptereinheit
10 30 2003-2006: ABS-Steuergerät
30 2007-2011: VSA-Steuergerät
11 20 Heckscheibenheizung
12 40 Gebläsemotor
13 40 Fensterheberrelais, Sicherungen (Kabine): Nr. 7, 22, 23
14 40 Sicherungen (Kabine): Nr. 2, 3, 15, 16
15 15 Linker Scheinwerfer, Tagfahrlicht-Steuergerät, Fernlichtanzeige
20 2007-2008 SC: Linker Scheinwerfer, Tagfahrlichtrelais, Fernlichtanzeige
16 15 Multiplex-Steuergerät
17 15 Rechter Scheinwerfer, Tagfahrlicht-Steuergerät
Leggere  Honda Odyssey RA (1994-1998) – Sicherungskasten
Nummer Ampere [A] Beschreibung
20 2007-2008 SC: Rechter Scheinwerfer, Lichtrelais
18 30 2003-2006: ABS-Steuergerät
30 2007-2011: VSA-Steuergerät
19 100 Batterie, Scheinwerferrelais, Stromverteilung
20 50 Zündschalter (BAT)
21  –
22  –
23  –
24  –
25  –
Relais
R1 Scheinwerfer links
R2 Scheinwerfer rechts
R3 Gebläsemotor
R4 Heckscheibenheizung
R5 Klimakompressorkupplung
R6 Kühlerlüfter
R7 Hupe
R8 Klimakondensatorlüfter
R9 Elektrische Lastdetektoreinheit (ELD)

Über Honda Element (2003-2011)

Der Honda Element, hergestellt von 2003 bis 2011, ist ein einzigartiges SUV, bekannt für sein kastenförmiges Design und seine Praktikabilität. Dieses Modell wurde mit Fokus auf Flexibilität und Vielseitigkeit entwickelt, was es ideal für aktive Personen und Familien macht. Der Honda Element bietet einen geräumigen Innenraum mit der Möglichkeit, die Sitze einfach neu anzuordnen, was den Transport größerer Gegenstände ermöglicht. Unter der Motorhaube befinden sich verschiedene Motoroptionen, darunter ein 2,4-Liter-Vierzylinder, der zuverlässige Leistung und effizienten Kraftstoffverbrauch bietet. Dank seiner robusten Konstruktion und des Allradantriebs ist der Honda Element auch für Fahrten in anspruchsvollerem Gelände geeignet.

Sicherungsplan Honda Element

Diese Seite zeigt den Sicherungsplan für den Honda Element, der für die ordnungsgemäße Wartung und Fehlerbehebung des elektrischen Systems des Fahrzeugs unerlässlich ist. Im Honda Element befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was für die Identifizierung und den Austausch von Sicherungen wichtig ist. Verwenden Sie immer Ersatzsicherungen mit dem gleichen Amperewert, um Schäden am elektrischen System zu vermeiden. Das richtige Verständnis und die Anwendung des Sicherungsplans sind entscheidend für den sicheren und effizienten Betrieb Ihres Fahrzeugs.
