Honda Ridgeline (2006-2014) – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne für den Sicherungskasten des Honda Ridgeline 2006-2014, Informationen zur Position der Sicherungspaneele im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisdiagramm – Honda Ridgeline
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Die Sicherungen der Zigarettenanzündersteckdose (Steckdosen) im Honda Ridgeline sind Sicherung Nr. 9 (Zubehörsteckdose hinten) im Sicherungskasten des Armaturenbretts und Sicherung Nr. 5 (Zubehörsteckdosen vorne) im Sicherungskasten im Motorraum.

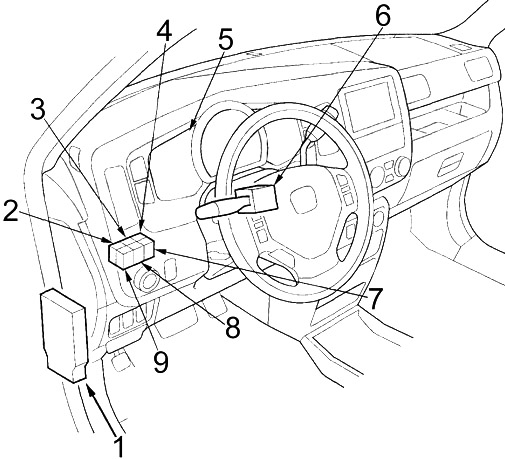

Kabine
- Sicherungskasten
- 2006-2008: Anhängerlichtrelais
2009-2014: Tagfahrlichtrelais - 2006-2008: Tagfahrlichtrelais
2009-2014: Anhängerlichtrelais Nr. 2 - Relais für vordere Zubehörsteckdose
- Blinkermodul
- Kombischalter-Steuereinheit
- 2006-2008: Relais
Abblendlicht 2009-2014: Anhängerlichtrelais Nr. 1 - Kofferraumbeleuchtungsrelais
- Relais für variables Drehmomentmanagement 4WD (VTM-4)

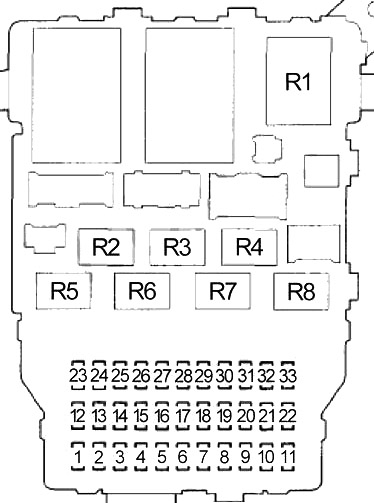

Sicherungskasten in der Kabine

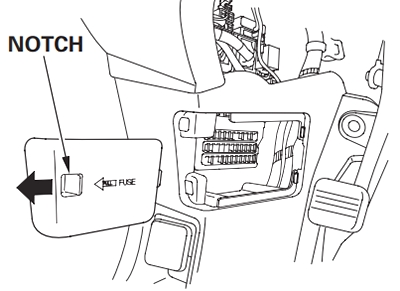

Der Sicherungskasten befindet sich unten links beim Fahrer. Um die Abdeckung des Sicherungskastens zu entfernen, stecken Sie Ihren Finger in die Aussparung der Abdeckung und ziehen Sie sie vorsichtig heraus, dann ziehen Sie sie zu sich heran und entfernen Sie sie von den Scharnieren.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 7,5 | Kofferraum-Innenlichtrelais, Kofferraum-Innenlicht |
| 2 | 15 | Zündspulenrelais, Zündspulen |
| 3 | 10 | Tagfahrlichtrelais |
| 4 | 15 | Luft-Kraftstoff-Verhältnis (A/F) Sensorrelais (A/F-Sensoren, Kraftstofftank-Dampfablassventil (EVAP), sekundäre beheizte Sauerstoffsensoren) |
| 5 | 20 | Audioeinheit, HandsFreeLink-Steuergerät |
| 6 | 10 | Deckenbeleuchtung, Konsolenbeleuchtung 1, Deckenbeleuchtung, vordere Kartenbeleuchtung einzeln, HomeLink-Einheit, Schminkspiegelbeleuchtung, Umgebungsbeleuchtung |
| 7 | 7,5 | Kombischalter-Steuergerät, Tür-Multiplex-Steuergerät (Hauptschalter für elektrische Fensterheber), Blinkermodul, Zündschlüssellicht, Wegfahrsperren-Empfänger-Steuergerät, Imoes-Einheit, integriertes Multiplex-Steuergerät (MICU), Navigationsdisplay-Einheit, Navigationseinheit, XM-Empfänger, Sicherheitsanzeige |
| 8 | 20 | Integriertes Multiplex-Steuergerät (MICU) |
| 9 | 10 | Hintere Zubehörsteckdose, Relais für hintere Zubehörsteckdose |
| 10 | 7,5 | Warnblinkschalter/Blinker-Deaktivierung des Beifahrerairbags, Insassenerkennungssystem (ODS)-Modul, Zusatzrückhaltesystem (SRS)-Modul |
| 11 | 30 | Scheibenwischermotor vorne, Relaissteuermodul |
| 12 | – | – |
| 13 | 10 | Lordosenstützschalter für Fahrer, Lordosenstützmotor für Fahrer |
| 14 | 20 | Fahrersitzverstellschalter, Fahrersitz-Schiebemotor und vorderer Hubmotor |
| 15 | – | – |
| 16 | 20 | Fahrersitzverstellschalter, Fahrersitz-Neigungsmotor und hinterer Absenkmotor |
| 17 | – | – |
| 18 | 15 | Lichtmaschine, Bremspedalpositionsschalter, Tempomat-Einstell-/Wiederherstellungs-/Abbruchschalter, elektrisches Lastsensormodul (ELD), Kraftstofftank-Dampfablassventil (EVAP), Motorsteuergerät (PCM), variables Drehmomentmanagement (VTM-4) Relais |
| 19 | 15 | Wegfahrsperren-Empfänger-Steuergerät, Imoes-Einheit, Motorsteuergerät (PCM), PGM-FI Hauptrelais Nr. 2, Kraftstoffpumpe (PGM-FI Hauptrelais Nr. 2) |
| 20 | 7,5 | Elektrischer Kompass, Scheibenwischermotor vorne |
| 21 | 7,5 | Scheinwerferschalter, Kombischalter-Steuergerät, Armaturenbrett-Beleuchtungsdimmer, Tür-Multiplex-Steuergerät, Beifahrerfensterschalteranzeige, Blinkermodul, integriertes Multiplex-Steuergerät (MICU), Relaissteuermodul, Reifendrucküberwachungssystem (TPMS)-Steuergerät, variables Drehmomentmanagement 4WD (VTM-4)-Steuergerät, VTM-4-Schalter |
| 22 | 10 | Zusatzrückhaltesystem (SRS)-Einheit |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 23 | 7,5 | Kühlerlüfterrelais (Klimaanlagen-Diode), Motorsteuergerät (PCM) (A/F-Sensorrelais), Luft-Kraftstoff-Verhältnis (A/F)-Sensorrelais |
| 24 | 20 | Fenstermotor hinten links |
| 25 | 20 | Fenstermotor hinten rechts |
| 26 | 20 | Fenstermotor Beifahrer |
| 27 | 20 | Fenstermotor hinten |
| 28 | 20 | Hauptfensterschalter, Fahrertürfenstermotor |
| 29 | 7,5 | 2009-2014: Motorsteuergerät (PCM) |
| 30 | 7,5 | 2006-2008: Klimaanlagen-Diode, Klimakompressorkupplungsrelais, Lüftermotorrelais, Klimaanlagen-Steuergerät, beheiztes Scheibenwischerbereichsrelais vorne, Heizungs-Lüftungs- und Klimaanlagen (HVAC)-Steuergerät, Spiegelentfroster, Spiegelaktoren, Umluftsteuermotor, Sitzheizungsrelais, Anhängerbeleuchtungsrelais |
| 10 | 2009-2014: Klimakompressorkupplungsrelais, Klimakondensatorlüfterrelais, AC-Invertereinheit. Lüftermotorrelais, Lüftersteuerrelais, beheiztes Scheibenwischerbereichsrelais vorne, Heizungs-Lüftungs- und Klimaanlagen (HVAC)-Steuergerät/Klimaanlagen-Steuergerät, Spiegelstromschalter, Umluftsteuermotor, Sitzheizungsrelais, Anhängerbeleuchtungsrelais Nr. 1 | |
| 31 | 7,5 | Lenkwinkelsensor, Neigungskoeffizienten-Beschleunigungssensor, VSA-Modulator-Steuergerät |
| 32 | 7,5 | Audiomodul, Relais für vordere Zubehörsteckdose, Blinkermodul, HandsFreeLink-Steuergerät, Zündschlüsselschalter, integriertes Multiplex-Steuergerät (MICU), Navigationsdisplay, Navigationseinheit, Relais für hintere Zubehörsteckdose, Schlüsselverriegelungsmagnet, Getriebeverriegelungsmagnet |
| 33 | – | – |
| 7,5 | 2009-2014: Startrelais, Motorsteuergerät (PCM) (STS) | |
| R1 | Blinker/Warnblinker | |
| R2 | Zündspule | |
| R3 | PGM-FI Haupt Nr.1 | |
| R4 | Hintere Zubehörsteckdose | |
| R5 | PGM-FI Haupt Nr.2 (Kraftstoffpumpe) | |
| R6 | Fensterstromversorgung | |
| R7 | Luft-Kraftstoff-Verhältnis (A/F) Sensor | |
| R8 | Startunterbrechung | |

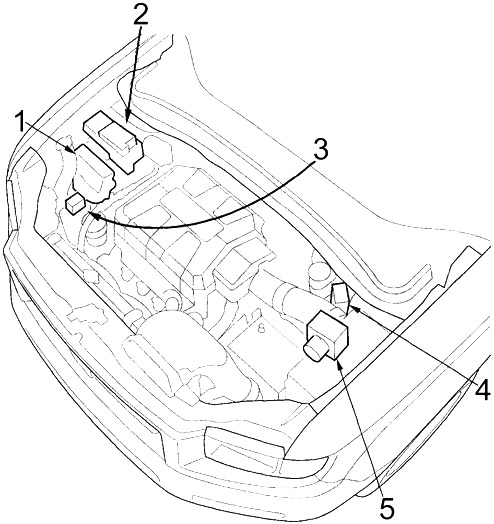

Motorraum
- Motorsteuergerät (PCM)
- Sicherungskasten Nr.1
- Relaiskasten
- Sicherungskasten Nr.2
- VSA-Modulator-Steuergerät

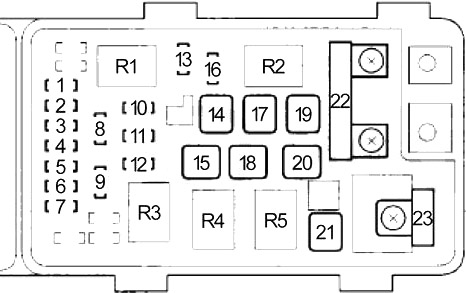

Sicherungskasten Motorraum Nr.1
Der Hauptsicherungskasten unter der Motorhaube befindet sich auf der Beifahrerseite. Zum Öffnen drücken Sie die Laschen, wie abgebildet.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Scheinwerfer links (Abblendlicht) |
| 2 | – | – |
| 3 | 10 | Scheinwerfer links (Fernlicht) |
| 4 | 15 | Umgebungsbeleuchtung, Audioeinheit, Radiofernbedienungsschalterbeleuchtung, Armaturenbrett-Helligkeitsreglerbeleuchtung, Laderaumlichtschalterbeleuchtung, Konsolenschalterbeleuchtung 2, Haupttempomatschalterbeleuchtung, vordere Seitenmarkierungsleuchten, Handschuhfachbeleuchtung, Warnblinkschalterbeleuchtung, HVAC-Steuergerätbeleuchtung, Innenlichtschalterbeleuchtung, Kennzeichenbeleuchtung, Schiebedachschalterbeleuchtung, Navigationsdisplay, Navigationseinheit, Relaissteuermodul, Sitzheizungsschalterbeleuchtung, Auswahl-/Reset-Schalterbeleuchtung, VSA-Deaktivierungsschalterbeleuchtung, VTM-4-Schalterbeleuchtung |
| 5 | 10 | Scheinwerfer rechts (Fernlicht) |
| 6 | 10 | Scheinwerfer rechts (Abblendlicht), Nebelscheinwerferrelais |
| 7 | 7,5 | Relaissteuermodul |
| 8 | 15 | Kurbelwellenpositionssensor (CKP) A/B, Nockenwellenpositionssensor (CMP), Einspritzdüsen, Datenverbindungsstecker (DLC), Motorsteuergerät (PCM), PGM-FI Hauptrelais 1, elektronisches Drosselklappensteuersystem (ETCS)-Relais, Luftmassenstromsensor (MAF) |
| 9 | 15 | Elektronisches Drosselklappensteuersystem (ETCS)-Relais, Motorsteuergerät (PCM) |
| 10 | 20 | 2009-2014: Nebelscheinwerferrelais, Nebelscheinwerfer |
| 11 | 15 | Sitzheizung (Sitzheizungsrelais) |
| 12 | 7,5 | Klimakompressorkupplung (Klimakompressorkupplungsrelais) |
| 13 | 20 | Bremspedalpositionsschalter, Bremslichter, Bremslicht-Rauschkondensator, hohes Bremslicht, integriertes Multiplex-Steuergerät (MICU), Motorsteuergerät (PCM), Hupenrelais, elektrische Anhängerbremse, Anhängerbeleuchtungssteuermodul, Hupe, Relaissteuermodul |
| 14 | 20 | Beheizter Scheibenwischerbereich vorne, Relais für beheizten Scheibenwischerbereich vorne |
| 15 | 40 | Sicherung (Sicherungskasten Kabine): Nr. 5, 6, 7, 8, 9 |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 16 | 15 | Blinker/Warnblinkrelais, Warnblinkschalter/Blinker-Deaktivierung des Beifahrerairbags |
| 17 | 40 | Sicherung (Sicherungskasten Kabine): Nr. 1, 2, 3, 4 |
| 18 | 20 | 2009-2014: AC-Inverter |
| 19 | 30 | Kühlerlüfterrelais, Kühlerlüftermotor |
| 20 | 30 | Klimakondensatorlüftermotor, Klimakondensatorlüfterrelais |
| 21 | 40 | Lüftermotor, Lüftermotorrelais |
| 22 | 120 | Batterie, Stromverteilung |
| 40 | Sicherung (Sicherungskasten Kabine): Nr. 12, 13, 14, 15, 16, 17 | |
| 23 | 50 | 2006-2008: Zündschalter |
| 60 | 2009-2014: Zündschalter | |
| 50 | Elektrisches Fensterrelais, Sicherung (Sicherungskasten Kabine): Nr. 24, 25, 26, 27, 28 | |
| R1 | Nebelscheinwerferlüftersteuerung | |
| R2 | Scheibenwischer vorne | |
| R3 | Heckscheibenheizung | |
| R4 | Klimakompressorkupplung | |
| R5 | Lüftermotor | |

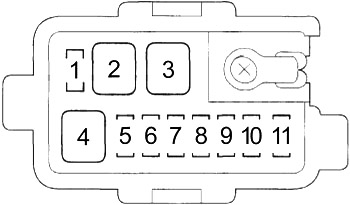

Sicherungskasten Motorraum 2
Der zusätzliche Sicherungskasten befindet sich neben dem Bremsflüssigkeitsbehälter. Um ihn zu öffnen, drücken Sie die Laschen, wie abgebildet.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 7,5 | Anhängerbeleuchtungsanschluss (Rücklicht) |
| 2 | 20 | VSA-Modulator-Steuergerät (Magnet) |
| 3 | 40 | VSA-Modulator-Steuergerät (Motor) |
| 4 | 20 | Relais für variables Drehmomentmanagement 4WD (VTM-4), VTM-4-Steuergerät |
| 5 | 15 | Vordere Zubehörsteckdose, Relais für vordere Zubehörsteckdose (Fahrer-Zubehörsteckdose, Beifahrer-Zubehörsteckdose vorne) |
| 6 | 20 | Elektrische Anhängerbremse |
| 7 | 20 | Anhängerbeleuchtungsanschluss (Rücklicht), Anhängerbeleuchtungsrelais Nr.2 |
| 8 | 7,5 | Anhängerbeleuchtungsanschluss (Gefahr) |
| 9 | 20 | Anhängerbeleuchtungsanschluss (Laden), Anhängerbeleuchtungsrelais Nr.1 |
| 10 | 7,5 | Reifendrucküberwachungssystem (TPMS)-Steuergerät |
| 11 | 20 | Schiebedachmotor (Schiebedach-Öffnungs- und Schließrelais) |
Sicherungskasten
| Nummer | Relais |
|---|---|
| R1 | Klimakondensatorlüfter |
| R2 | Kühlerlüfter |
| R3 | Lüftersteuerung |
| R4 | 2009-2014: Nebelscheinwerfer |
Der Honda Ridgeline (2006-2014)
Der Honda Ridgeline, der von 2006 bis 2014 produziert wurde, ist ein einzigartiger Pick-up, der Robustheit mit dem Komfort eines Personenkraftwagens verbindet. Dieses Modell ist bekannt für seine Zuverlässigkeit und Vielseitigkeit, was ihn ideal für verschiedene Geländearten und Bedingungen macht. Der Ridgeline ist mit einem 3,5-Liter-V6-Motor ausgestattet, der ausreichend Leistung für schwere Aufgaben und den täglichen Fahrbetrieb bietet. Der Innenraum des Fahrzeugs ist geräumig und bietet eine Vielzahl moderner Technologien und Sicherheitsmerkmale, was ihn zu einem komfortablen und sicheren Fahrzeug für Fahrer und Passagiere macht.
Sicherungsbelegungsplan Honda Ridgeline
Diese Seite zeigt den Sicherungsbelegungsplan für das Modell Honda Ridgeline, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Die typische Position des Sicherungskastens in diesem Modell ist unter der Motorhaube und im Innenraum des Fahrzeugs, normalerweise unter dem Armaturenbrett. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb Ihres Fahrzeugs.
