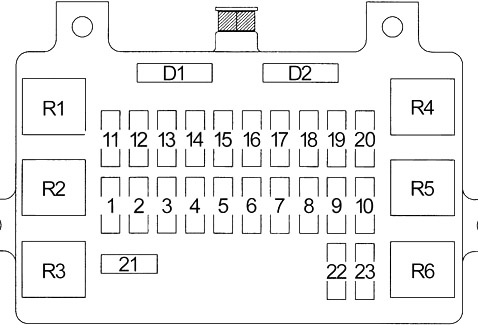

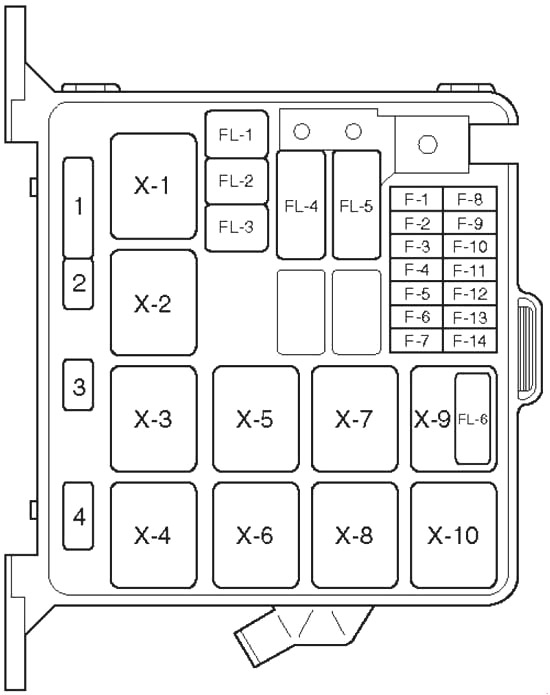

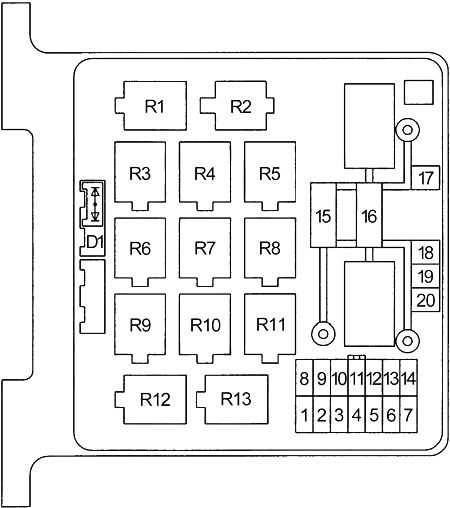

Honda Passport (1993-2002) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Honda Passport 1993-2002, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Sicherungs- und Relaisdiagramm – Honda Passport

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1993, 1994, 1995, 1996, 1997.

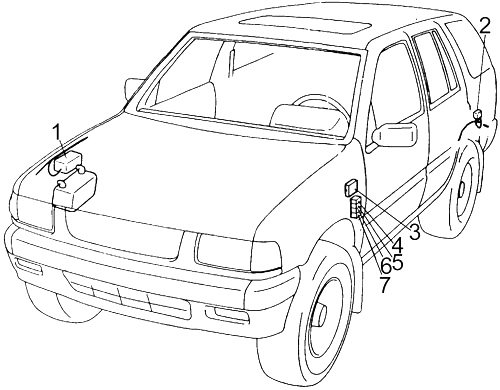

Position

1. Sicherungskasten Nr. 1
2. Heckscheibenwischerrelais
3. Sicherungskasten Nr. 2
4. Heckscheibenentfeuchterrelais
5. Rücklichtrelais
6. Fensterheberrelais
7. Hochschaltrelais

Sicherungskasten Fahrgastraum (’93-’95,5)

Nummer	Stromstärke [A]	Beschreibung
1	10	Rücklichter und Seitenlichter, Parklichter, Kennzeichenbeleuchtung, Instrumentenbeleuchtung
2	10	Bremslicht, ECT-Computer (4WD A/T)
3	10	Innenbeleuchtung, Kofferraumbeleuchtung, Sicherheitsgurt-Warnsystem (akustisches Signal), ECM-Steuerung (2,6 l)
4	25	Heckscheibenentfeuchter, elektrische Türschlösser, Heckklappenfensterheber
5	10	3,2L: Automatikgetriebe-Steuermodul (TCM), Rückfahrlichter
	20	2,6L: Kraftstoffpumpe, Kraftstoffeinspritzsystem
6	15	Scheibenwischer und Frontscheibenwischer, Spiegelentfeuchter
7	10	Anzeigen, Blinker, elektrische Fensterheber (3,2 l), Fahrzeuggeschwindigkeitssensor (VSS) (3,2 l), Heckscheibenentfeuchter (2,6 l)
8	10	Ladesystem, Rückfahrlichter, Kraftstoffeinspritzsystem, Tempomat (3,2 l), Bremslichter (3,2 l)
9	15	Zündspule

10	10	Heckscheibenwischer/Sprühdüse
11	10	3.2L: Startsystem
	10	2,6L: Anlassermotor, Motorsteuergerät (ECM)
12	15	Zigarettenanzünder, Radio, elektrische Spiegel
13	20	ABS-Steuerung Hinterrad
14	—	—
15	—	—
16	—	—
17	—	—
Schutzschalter
18	30	Fensterheber

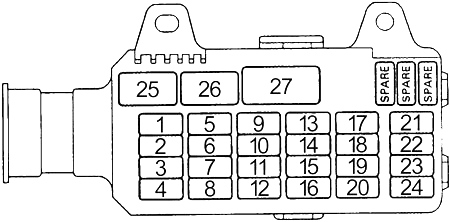

Sicherungskasten Fahrgastraum (‘95,5-’97)

Nummer	Stromstärke [A]	Beschreibung
1	10	Anlassermotor
2	20	’95: Kraftstoffpumpe
3	15	Generator, ECM, VSV EGR (3,2 l), Kanister VSV (3,2 l), Blinkerrelais (3,2 l), Klimakompressorsteuerung (’96)
4	15	Zündspule (2,6L), elektronische Zündung (3,2L), Power SW (2,6L)
5	15	Rücklicht, Beleuchtung, Beleuchtungssteuerung
6	15	Sicherheitssystem
7	15	Messgerät, Heckscheibenheizungsrelais, Fahrzeuggeschwindigkeitssensor, Sicherheitsgurt – akustisches Signal für Schlüssel und Licht, Geschwindigkeitsanzeige, Getriebesperrsteuerung
8	15	Sicherheitssystem
9	10	Beleuchtung im Ablagefach, Begrüßungsbeleuchtung, Kuppelbeleuchtung, Kartenbeleuchtung, Sicherheitsgurt – akustische Erinnerung für Tasten und Lichter, Ton
10	—	—
11	20	Frontscheibenwischer/Sprühdüse, Intervallwischer
12	10	Tempomatsteuerung, Schaltgetriebesystem während der Fahrt
13	15	Bremslichter, hohe Bremsleuchte, Tempomat, ABS-Steuerung Hinterrad, Automatikgetriebe TCM (3,2 l), Getriebesperre und Blinkerrelais (3,2 l)
14	20	Elektrische Türverriegelung

15	15	Rückfahrlicht, Blinker, Blinker, Tempomat (A/T) Elektrisches Fensterrelais, Spiegelheizung
16	10	Heckscheibenwischer/Sprühdüse
17	15	Heckscheibenentfeuchter, Türantrieb, Entfrostungsschalter, Sicherheitssystem
18	15	Heckscheibenentfeuchter, Türantrieb, Entfrostungsschalter, Sicherheitssystem
19	15	Audio, Spiegelstromversorgung
20	15	Zigarettenanzünder
21	10	SRS 1 (Airbag) – Warnleuchte
22	10	SRS 2 (Airbag) – Inflator (Fahrer und Beifahrer)
23	20	ABS-Steuerung hinten
24	10	ABS
Diode
25	—	Kuppelbeleuchtung
26	—	Begrüßungsbeleuchtung
Schutzschalter
27	30	Fensterheber

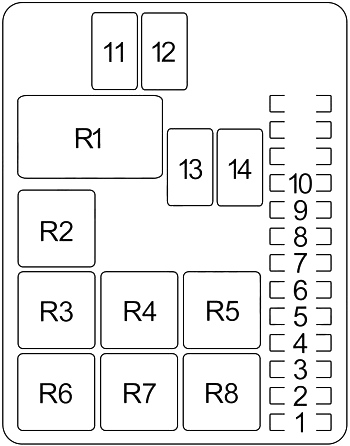

Sicherungskasten Motorraum (’93-‘95,5)

Nummer	Stromstärke [A]	Beschreibung
1	15	2,6 l: ECM, Kraftstoffeinspritzsystem
	10	3.2L: beheizter Sauerstoffsensor, Kraftstoffeinspritzsystem
2	20	2,6L: Kraftstoffpumpe
	15	3.2L: Kraftstoffpumpe
3	15	Blinker, Warnblinkanlage
4	10	Hupe, Türschlösser
5	10	Ladesystem, Ladekontrollleuchte
6	10	2,6 l: beheizter Sauerstoffsensor, Kraftstoffeinspritzsystem
	10	3.2L: A/T-Verriegelungssystem
7	20	Heizungs-/Klimaanlagenlüftersteuerung
8	10	Klimakompressorsteuerung
9	10	Rechter Scheinwerfer

10	10	Scheinwerfer links
11	30	Haupt Nr. 2
12	30	A/T: Kondensatorlüfter
13	30	3.2L: Motorsteuergerät (ECM)
14	60	Haupt Nr. 1
Relais
R1		Heckscheibenwischer
R2		Anlassermotor
R3		Klimaanlage – Heizung
R4		Laden
R5		Motorsteuergerät (ECM)
R6		Scheinwerfer
R7		Klimakompressor
R8		Kraftstoffpumpe

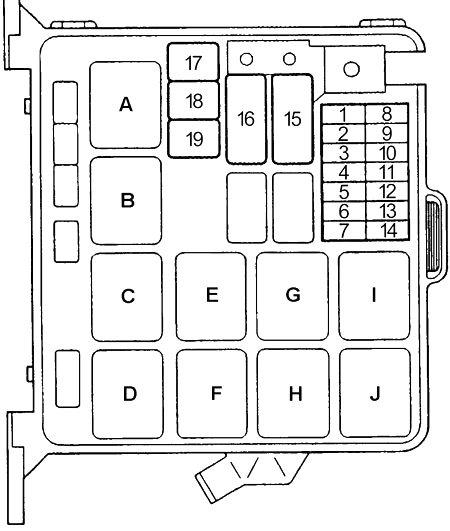

Sicherungskasten Motorraum (‘95,5-’97)

Nummer	Stromstärke [A]	Beschreibung
1	15	Kontrollleuchte, Blinker
2	10	Hupe, Datenverbindungsstecker (DLC)
3	—	—
4	20	Lüftermotor
5	10	Klimakompressorkupplung, Klimakompressor (3,2 l), Schnellkontrolle der Mindestdrehzahl (2,6 l)
6	10	’95: Ladekontrollleuchte
7	—	—
8	10	Scheinwerfer – links, Fernlichtkontrollleuchte
9	10	Scheinwerfer – rechts
10	10	O2-Sensor (Sauerstoffsensor)
	20	‘3,2L (’96-’97): O2-Sensor (Sauerstoffsensor)
11	20	Kraftstoffpumpe 1
12	15	ECM, Kraftstoffeinspritzdüse, VSV, AGR (2,6 l), Kanister VSV (2,6 l), AGR-Magnetventil (2,6 l), VSV-Leistungsregler (2,6 l)
13	15	’96-’97: Elektronisches Bremssteuergerät (EBCM)
14	20	2,6 l: Kraftstoffpumpe 2
14	15	’96-’97: ABS-Hydraulikeinheit
15	100	’95: Stromverteilung, Ladesystem
	60	’96-’97: Kraftstoffeinspritzsystem, Startsystem
16	60	’95: Zündschalter

	100	’96-’97: Stromverteilung, Ladesystem
17	30	’95: Kondensatorlüfter
	40	’96-’97: ABS
18	—	—
19	30	’96-’97: Kondensatorlüfter
Relais
A		Scheinwerfer
B		3,2 l: Klimaanlage – Kompressor
C		Laden
D		Hupe
E		Thermisch
F		Anlassermotor
G		Heizung
H		Motorsteuergerät (ECM)
I		Kraftstoffpumpe
J		3.2L: Klimaanlagenlüfter
Diode
		Anlasserrelais, Ladekontrollleuchte, Zugangsport
		Motorsteuergerät (ECM)
		Kraftstoffpumpe
