Honda Odyssey RL3/RL4 (2005-2010) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Honda Odyssey (RL3/RL4) 2005-2010, erhalten Informationen über die Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Honda Odyssey RL3/RL4
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2005, 2006, 2007, 2008, 2009, 2010.
Für den Zigarettenanzünder (Steckdosen) im Honda Odyssey sind die Sicherungen 9 (vordere Zubehörsteckdose), 12 (ab 2006: hintere Zubehörsteckdose) im Sicherungskasten des Armaturenbretts auf der Fahrerseite und die Sicherung 9 (2005-2006: Zubehörsteckdose) im Sicherungskasten des Armaturenbretts auf der Beifahrerseite zuständig.

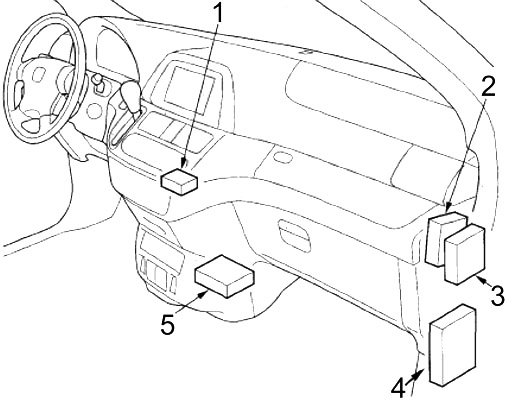

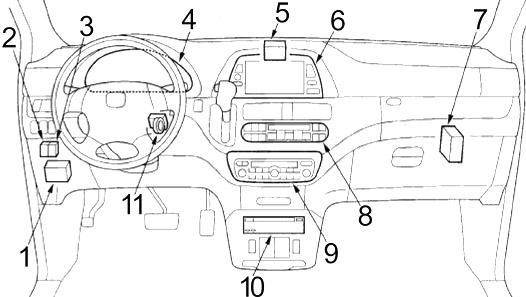

Kabine
- Sicherungskasten Nr. 1
- Steuergerät für Park-/Rückfahrsensor
- Relais für verstellbares vorderes Pedal
- Relais für verstellbares hinteres Pedal
- Steuergerät für automatische Beleuchtung
- Steuergerät für Kombischalter
- Steuergerät HandsFreeLink (2008-2010)
- Steuergerät für Tagfahrlicht (2008-2010)
- 2008-2010 (USA): Imoes-Einheit
- Relais für Dachöffnung
- Relais für Dachschließung
- Blinkermodul
- 2008-2010 (Ca): Imoes-Einheit
- Navigationsdisplay oder Audioeinheit
- Steuergerät für Klimaanlage vorne
- Klimaanlagen-Bedienfeld oder Klimaanlagen-Bedienfeld
- Audioeinheit (Premium-Soundsystem)
- DVD-Player-Einheit
- Steuergerät für Wegfahrsperre-Empfänger
- Aktive Geräuschunterdrückungseinheit
- Audioverstärker (Premium-Soundsystem)
- Motorunterstützungs-Steuergerät
- Vier Sicherungen Nr. 2
- Rückhaltesystem (SRS) Einheit
Vier Sicherungen in der Kabine 1
Befindet sich unter dem Armaturenbrett auf der Fahrerseite.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 7,5 | 2008-2010: Steuergerät des Reifendrucküberwachungssystems (TPMS) |
| 2 | 15 | Zündspulen, Antriebsstrang-Steuergerät – PCM (Hauptrelais) |
| 3 | 10 | Tagfahrlichtrelais, Tagfahrlicht-Steuergerät (2008-2010), integriertes Multiplex-Steuergerät (MICU) |
| 4 | 15 | Luft-Kraftstoff-Verhältnis-Sensoren (A/F), sekundäre beheizte Sauerstoffsensoren (HO2S) |
| 5 | 10 | Audioeinheit, XM-Empfänger, Navigationseinheit (mit Navigation), DVD-Player (mit Unterhaltungssystem hinten) |
| 6 | 7,5 | Ambientebeleuchtung, Laderaumbeleuchtung, Fahrertür-Begrüßungslicht, Beifahrertür-Begrüßungslicht, Fahrerspiegel-Kosmetiklicht, Beifahrerspiegel-Kosmetiklicht, individuelle vordere Kartenleuchte, individuelle hintere linke Kartenleuchte, individuelle hintere rechte Kartenleuchte. Schalterlampe für hintere Stromversorgung |
| 7 | 7,5 | Kombischalter-Steuergerät, Tür-Multiplex-Steuergerät, Blinkermodul, Wegfahrsperre-Empfänger-Steuergerät, Navigationsdisplay (mit Navigation), Navigationseinheit (mit Navigation), linkes Schiebetür-Steuergerät, rechtes Schiebetür-Steuergerät, Stromversorgung des Heckklappen-Steuergeräts, elektrisches Sitz-Steuergerät, integriertes Multiplex-Steuergerät (MICU), hinteres MICU, HandsFreeLink-Steuergerät (2008-2010), Imoes-Einheit (2008-2010), elektrisches Spiegel-Steuergerät (2008-2010 – Touring) |
| 8 | – | – |
| 9 | 10 | 2005-2007: Zubehörsteckdose Fahrer |
| 15 | 2008-2010: Zubehörsteckdose Fahrer | |
| 10 | 7,5 | Zusatzrückhaltesystem (SRS)-Einheit, Beifahrergewichtssensor-Einheit, Beifahrerpositionserkennungssystem (OPDS)-Einheit (2005-2007), Beifahrererkennungssystem (ODS)-Einheit (2008-2010) |
| 11 | 30 | Scheibenwischermotor vorne |
| 12 | 15 | Relais für hintere Zubehörsteckdose, Laderaumbeleuchtung |
| 13 | 20 | Steuergerät für linke Schiebetür |
| 14 | 20 | Steuergerät für elektrischen Sitz |
| 15 | 20 | Relais für verstellbare Pedale |
| 16 | 20 | Steuergerät für elektrischen Sitz |
| 17 | 20 | Steuergerät für elektrische Heckklappe |
| 18 | 15 | Lichtmaschine, Bremspedalpositionsschalter, elektrisches Lastsensor-Modul (ELD), Kraftstoffdampf-Absorber-Entlüftungsventil (EVAP), VSA-Modulations-Steuergerät, Antriebsstrang-Steuergerät – PCM (VBSOL und IG1 ACC) |
| 19 | 15 | Kraftstoffpumpe, Wegfahrsperre-Empfänger-Steuergerät, Antriebsstrang-Steuergerät – PCM (IG1), Imoes-Einheit (2008-2010) |
| 20 | 10 | Fensterwaschmotor, Heckscheibenwischermotorrelais, Heckscheibenwischermotor |
| 21 | 7,5 | A/T-Getriebesperrmagnet, automatische Beleuchtungssteuerung, Kombischalter-Steuergerät, Park- und Rückfahrsensor-Steuergerät, Blinkermodul, Motorhalterungs-Steuergerät, Spiegelstromschalter, Relais-Steuergerät, Sitzstrom-Steuergerät, Stromversorgung des linken Schiebetür-Steuergeräts, rechtes Schiebetür-Steuergerät, elektrisches Heckklappen-Steuergerät, Reifendrucküberwachungssystem (TPMS)-Steuergerät, integriertes Multiplex-Steuergerät (MICU), hinteres MICU, Tagfahrlicht-Steuergerät (2008-2009 USA), elektrischer Kompass (Touring ohne Navigationssystem), elektrisches Spiegel-Steuergerät (2008-2009 Touring), Park- und Rückfahrsensor-Steuergerät (2008-2010) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 22 | 10 | Zusatzrückhaltesystem (SRS) Einheit |
| 23 | 7,5 | Kühlerlüfterdiode, Antriebsstrang-Steuergerät – PCM (LAF R) |
| 24 | 20 | Fensterschalter hinten links |
| 25 | 20 | Fensterschalter hinten rechts |
| 26 | 20 | Fensterschalter Beifahrer vorne |
| 27 | 20 | Tür-Multiplex-Steuergerät, Fensterschalter Fahrer vorne |
| 28 | 20 | Relais für Schiebedach öffnen/schließen |
| 29 | – | – |
| 30 | 10 | AC-Inverter-Einheit, automatische Beleuchtungssteuerung, verstellbarer Pedalmotor, Klimaanlagen-Steuergerät, Gebläsemotorrelais, Antriebsstrang-Steuergerät – PCM (FAN L und ACC L), hinteres Klimaanlagen-Steuergerät, elektrische Spiegelaktuatoren, Sitzheizungsrelais, vorderes Klimaanlagen-Bedienfeld, hinteres Klimaanlagen-Bedienfeld, Umluftregelmotor, automatisch abblendender Innenspiegel (mit automatisch abblendendem Innenspiegel) (2007-2010), Rückfahrkamera (2007-2010), elektrische Spiegelaktuatoren (2007-2010), Sicherung: Nr. 2 |
| 31 | 15 | 2008-2010: Antriebsstrang-Steuergerät (PCM) |
| 32 | 10 | Aktive Geräuschunterdrückungseinheit, Audioeinheit, Audioverstärker (mit Premium-Audiosystem), Zusatzstromquelle (mit Unterhaltungssystem hinten), Zubehörsteckdose Fahrer, DVD-Player-Einheit (mit Unterhaltungssystem hinten), Zündschalter, Navigationseinheit, Navigationsdisplay, Relais für Zubehörsteckdose Beifahrer (2005-2007), integriertes Multiplex-Steuergerät (MICU), Relais für Zubehörsteckdose Fahrer, HandsFreeLink-Steuergerät (2008-2010) |
| 33 | – | – |
| – | 7,5 | 2008-2010: Antriebsstrang-Steuergerät (PCM), Anlassermotorsignal |
| R1 | Blinker und Warnblinkanlage | |
| R2 | Zündspule | |
| R3 | PGM-FI Haupt Nr. 1 | |
| R4 | Zubehörsteckdose Fahrer | |
| R5 | PGM-FI Haupt Nr. 2 (Kraftstoffpumpe) | |
| R6 | Fensterstromversorgung | |
| R7 | PGM-FI Unterrelais | |
| R8 | Start-Stopp | |

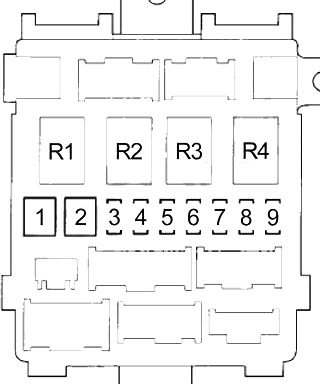

Vier Sicherungen in der Kabine Nr. 2
Befindet sich unter dem Armaturenbrett auf der Beifahrerseite. Zum Öffnen ziehen Sie am rechten Rand der Abdeckung.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 30 | Relais für hinteren Gebläsemotor |
| 2 | – | – |
| 3 | 15 | Relais für Klappenaktuatorsteuerung |
| 4 | 20 | Aktuator für Schiebetürschloss auf der linken Seite, integriertes Multiplex-Steuergerät (MICU) |
| 5 | – | – |
| 6 | 15 | Sitzheizungsschalter Fahrer, Sitzheizungsschalter Beifahrer |
| 7 | 7,5 | Navigationsdisplay, Navigationsgerät, Aschenbecherbeleuchtung, Audiogerät, Radiofernbedienungsschalter, Tempomat-Kombischalter, Klimaanlagen-Bedienfeld, elektrischer Schiebetürschalter, DVD-Player (mit Unterhaltungssystem hinten), hinterer Controller und Display (mit Unterhaltungssystem hinten), Handschuhfachbeleuchtung, Fahrerkabinenbeleuchtungsschalter, Stoppschalter, VSA-AUS-Schalter, verstellbarer Pedalschalter, Park-/Rückfahrsensorsschalter, Heckklappenstromschalter, Schiebedachöffnungsschalter, Sitzheizungsschalter Fahrer, Sitzheizungsschalter Beifahrer, Warnblinkschalter, HFL-Sprachsteuerungsschalter (2008-2010 Touring) |
| 8 | 20 | Steuergerät für Schiebetür auf der rechten Seite |
| 9 | 10 | 2005-2007: Zubehörsteckdose Beifahrer |
| R1 | Motorunterstützungssteuerung | |
| R2 | Elektronisches Drosselklappensteuerungssystem (ETCS) | |
| R3 | Sitzheizung | |
| R4 | 2005-2007: Zubehörsteckdose Beifahrer | |
Motor
- Vier Relais
- Antriebsstrang-Steuergerät (PCM)
- Vier Sicherungen Nr. 1
- Vier Sicherungen Nr. 2
- VSA-Modulator-Steuergerät
Vier Sicherungen 1
Der Hauptsicherungsplan unter der Motorhaube befindet sich auf der Beifahrerseite. Zum Öffnen drücken Sie die Laschen, wie abgebildet.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Linker Scheinwerfer (Abblendlicht) |
| 2 | 30 | Heckscheibenheizung, Lenkradsperre |
| 3 | 10 | Linker Scheinwerfer (Fernlicht) |
| 4 | 15 | Ambientebeleuchtung, vorderes linkes Positionslicht, vorderes rechtes Positionslicht, hinteres linkes Rücklicht, linke Kennzeichenbeleuchtung, hinteres rechtes Rücklicht, rechte Kennzeichenbeleuchtung, hinteres rechtes Innenlicht, Fahrersitz-Memory-Schalter, elektrischer Spiegelschalterbeleuchtung, hinteres Klimaanlagen-Bedienfeld, Anhängerbeleuchtungsanschluss, Lenkradsperre, Relais-Steuermodul, Sicherung: Nr. 7 |
| 5 | 10 | Rechter Scheinwerfer (Fernlicht) |
| 6 | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 7 | 7,5 | Rückfahrlicht, Lenkradsperre |
| 8 | 15 | Datenanschluss (DLC), Antriebsstrang-Steuergerät (PCM), PGM-FI Hauptrelais Nr. 1, PGM-FI Hauptrelais Nr. 2, Nockenwellenpositionssensor (CMP), Kurbelwellenpositionssensor (CKP) A/B, Einspritzdüsen, Sicherung: Nr. 23 |
| 9 | 30 | Klimaanlagen-Kondensatorlüftermotor |
| 10 | – | – |
| 11 | 30 | Lüftersteuerungsrelais, Kühlerlüftermotor |
| 12 | 7,5 | Klimaanlagenkompressorkupplung |
| 13 | 20 | Zündschloss, Bremspedalpositionsschalter, Hupe niedrig, Hupe hoch, Lenkradsperre |
| 14 | 30 | Heckscheibenheizung, hinteres Multiplex-Steuergerät (MICU) |
| 15 | 40 | Sicherung (Sicherungskasten Kabine Nr. 1): Nr. 5, 6, 7, 8, 9; Sicherung (Sicherungskasten Motorraum): Nr. 7 |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 16 | 15 | Blinker-/Warnblinkrelais, Warnblinkschalter und Beifahrerairbag-Deaktivierungsanzeige, Anhängerbeleuchtungsanschluss (YOP) |
| 17 | 30 | VSA-Modulator-Steuergerät |
| 18 | 30 | VSA-Modulator-Steuergerät |
| 19 | 30 | Sicherung (Sicherungskasten Kabine Nr. 1): Nr. 1, 2, 3, 4 |
| 20 | 40 | Sicherung (Sicherungskasten Kabine Nr. 1): Nr. 12, 14, 15, 16, 17 |
| 21 | 40 | Gebläsemotor |
| 22 | 120 | Lichtmaschine, Sicherung (Sicherungskasten Motorraum): Nr. 1, 3, 4, 5, 6, 8, 9, 10, 11, 12, 14, 15, 19, 20, 21, 22 |
| 70 | Sicherung (Sicherungskasten Kabine Nr. 2): Nr. 1, 2, 3, 4, 5, 6, 8, 9 | |
| 23 | 50 | Zündschloss |
| 50 | mit Sicherheitssystem: elektrisches Fensterrelais, Sicherung (Sicherungskasten Kabine Nr. 1): Nr. 27, 28 | |
| 40 | ohne Sicherheitssystem: elektrisches Fensterrelais, Sicherung (Sicherungskasten Kabine Nr. 1): Nr. 27, 28 | |
| R1 | Kühlerlüfter | |
| R2 | Klimaanlagen-Kondensatorlüfter | |
| R3 | Heckscheibenheizung | |
| R4 | Klimaanlagenkompressorkupplung | |
| R5 | Vorderer Gebläsemotor | |
Vier Sicherungen 2
Ein weiterer Sicherungskasten unter der Motorhaube befindet sich hinter dem Hauptsicherungskasten.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | – | – |
| 2 | 40 | Steuergerät für linke Schiebetür |
| 3 | 40 | Steuergerät für rechte Schiebetür |
| 4 | 40 | Steuergerät für elektrische Heckklappe |
| 5 | 20 | Audioverstärker (mit Premium-Audiosystem) |
| 6 | 20 | Klimaanlagen-Inverter-Einheit |
| 7 | 10 | Nebelscheinwerferrelais |
| 8 | 10 | EX-L, Touring (3.5L J35A7): Steuergerät für Motorunterstützung |
| 9 | 7,5 | 2005-2007: Steuergerät des Reifendrucküberwachungssystems (TPMS) |
| 20 | 2008-2010: Motor für Beifahrersitzverstellung vorne (Schalter für Beifahrersitzverstellung vorne) | |
| 10 | 20 | 2008-2010: Motor für elektrische Neigungsverstellung des Beifahrersitzes vorne (Schalter für Beifahrersitzverstellung vorne) |
| 11 | 7,5 | Hinterer Controller und Display (mit Unterhaltungssystem hinten) |
Vier Relais
| Nummer | Relais |
|---|---|
| R1 | Kanada (2005-2006): Lüftersteuerung |
| Kanada (2007-2010): Nebelscheinwerfer | |
| R2 | – |
| R3 | USA: Lüftersteuerung |
| Kanada: Tagfahrlicht | |
| R4 | Nebelscheinwerfer |
| Kanada (2007-2010): Lüftersteuerung |
