Honda CR-V (1995-2021) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Honda CR-V 1995-2021, Informationen zur Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Honda CR-V – Sicherungsplan
Baujahr: 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Die Sicherung des Zigarettenanzünders (Steckdose) im Honda CR-V ist Sicherung Nr. 6 (hintere Zubehörsteckdose) und 27 (vordere Zubehörsteckdose) im Sicherungspanel des Armaturenbretts.

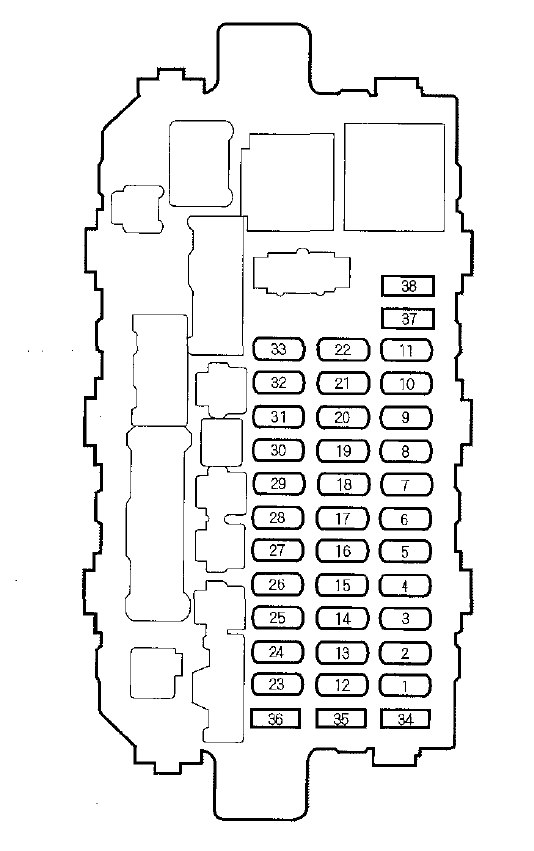

Sicherungspanel innen
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | Nicht verwendet |
| 2 | – | Nicht verwendet |
| 3 | 10 | Heckscheibenwischer, Scheibenwaschanlage |
| 4 | 10 | Rechter Scheinwerfer vorne |
| 5 | 10 | Linker Scheinwerfer vorne |
| 6 | 10 | Zubehörsteckdose hinten |
| 7 | 20 | Linke Heckscheibe |
| 8 | 20 | Elektrische rechte Heckscheibe |
| 9 | 15 | Zündspule IGN |
| 10 | 20 | Frontscheibenassistent |
| 11 | 20 | Frontscheibenregler |
| 12 | 7,5 | Licht einschalten |
| 13 | 15 | Kraftstoffpumpe (SRS-Einheit) |
| 14 | 7,5 | Tempomat |
| 15 | 7,5 | ACG (IG);
SP-Sensor. |
| 16 | 7,5 | ABS |
| 17 | 7,5 | Klimaanlagenrelais Heizung |
| 18 | 7,5 | Tagfahrlichtrelais |
| 19 | 7,5 | Rückfahrlicht |
| 20 | 7,5 | Fahrlicht* |
| 21 | 10 | Rechtes Abblendlicht |
| 22 | 10 | Linkes Abblendlicht |
| 23 | 10 | SRS |
| 24 | 7,5 | Fensterheberrelais |
| 25 | 7,5 | Kilometerzähler |
| 26 | 20 | Frontscheibenwischer;
Frontscheibenwaschanlage. |
| 27 | 10 | Vordere Zubehörsteckdose |
| 28 | 10 | Radio |
| 29 | – | Unbenutzt |
| 30 | 7,5 | Kilometerzählerbeleuchtung |
| 31 | 7,5 | Startsignal |
| 32 | 7,5 | Kennzeichenbeleuchtung, Rücklicht |
| 33 | 7,5 | Inter Lock Einheit |
| 34 | 7,5 | Ersatzsicherung |
| 35 | 10 | Ersatzsicherung |
| 36 | 15 | Ersatzsicherung |
| 37 | 20 | Ersatzsicherung |
| 38 | – | Unbenutzt |
| *: Kanadisches Modell | ||
Sicherungspanel unter der Motorhaube
| Nummer | Ampere [A] | Beschreibung |
| 1 | 100 | Hauptsicherung Batterie |
| 2 | 40 | Hauptsicherung Zündung |
| 3 | 20 | Heckentfeuchter |
| 4 | 40 | Option |
| 5 | 30 | Heizungsmotor |
| 6 | 30 | Scheinwerfer |
| 7 | 40 | Heizungsmotor |
| 8 | 10 | Warnblinkanlage |
| 9 | 15 | Hupe, Bremslicht |
| 10 | 20 | Türverriegelung |
| 11 | 20 | Kühlerventilator |
| 12 | 20 | Kondensatorlüfter |
| 13 | 15 | FI E / M (ECM / PCM) |
| 14 | 7,5 | Reserve (Radio) |
| 15 | 7,5 | Innenraum |
P ABS Sicherungspanel (für einige Modelle)
| Nummer | Ampere [A] | Beschreibung |
| 1 | 7,5 | Motorsteuerung |
| 2 | 20 | ABS + B |
| 3 | 40 | ABS-Pumpenmotor |
Honda CR-V (2002-2004) – Sicherungsplan
Baujahr: 2002, 2003, 2004.
Die Sicherung des Zigarettenanzünders (Steckdose) im Honda CR-V (2002-2004) sind die Sicherungen 2 (hintere Zubehörsteckdose) und 18 (vordere Zubehörsteckdose) im Sicherungskasten des Armaturenbretts.
Sicherungskasten innen
Der innere Sicherungskasten befindet sich unter der Lenksäule.
innen
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Zündspule |
| 2 | 10 | Zubehörsteckdose hinten |
| 3 | 10 | Tagfahrlicht* |
| 4 | 10 | ACG |
| 5 | – | Nicht verwendet |
| 6 | 7,5 | Fensterheberrelais |
| 7 | 20 | Schiebedach |
| 8 | 7,5 | Zubehör;
Radio. |
| 9 | 7,5 | Heckscheibenwischer |
| 10 | 7,5 | Kilometerzähler |
| 11 | – | Nicht verwendet |
| 12 | 7,5 | Tagfahrlicht* |
| 13 | 10 | SRS |
| 14 | 10 | Spiegelsteuerung |
| 15 | 20 | LAF-Eckheizung |
| 16 | 20 | Sitzheizung |
| 17 | 15 | Kraftstoffpumpe |
| 18 | 15 | Stromversorgung für vordere Zubehörteile |
| 19 | 7,5 | Warnblinkanlage einschalten |
| 20 | 20 | Frontscheibenwischer |
| 21 | – | Nicht verwendet |
| 22 | 20 | Rechtes Fenster vorne – Stromversorgung |
| 23 | 20 | Linkes Fenster vorne – Stromversorgung |
| 24 | 20 | Linkes Fenster hinten – Stromversorgung |
| 25 | 20 | Rechtes Fenster hinten – Stromversorgung |
| *: Kanadisches Modell | ||
Sicherungsplan unter der Motorhaube
Der Sicherungsplan unter der Motorhaube befindet sich im Motorraum auf der Fahrerseite.
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20 | Kondensatorlüfter |
| 2 | 15 | Abblendlicht (?) |
| 3 | 15 | Innenbeleuchtung |
| 4 | 20 | Kühlerventilator |
| 5 | 15 | Warnblinkanlage |
| 6 | 15 | FI Motorsteuerung |
| 7 | 15 | Hupe, Stopp |
| 8 | – | Nicht verwendet |
| 9 | 10 | Reserve |
| 10 | 30 | ABS-Motor |
| 11 | 20 | Heckscheibenheizung |
| 12 | 40 | Heizungsmotor |
| 13 | 40 | Fensterheber |
| 14 | 40 | Option |
| 15 | 15 | Linker Scheinwerfer vorne |
| 16 | 20 | Türverriegelung |
| 17 | 15 | Rechter Scheinwerfer vorne |
| 18 | 30 | ABS F / S |
| 19 | 100 | Batterie |
| 20 | 50 | Zündung 1 |
| 21-25 | 7,5-30 | Ersatzsicherungen |
Honda CR-V (2005-2006) – Sicherungsplan
Baujahr: 2005, 2006.
Die Sicherung des Zigarettenanzünders (Steckdose) im Honda CR-V sind die Sicherungen 2 (hintere Zubehörsteckdose) und 18 (vordere Zubehörsteckdose) im Sicherungskasten des Armaturenbretts.
Interner Sicherungskasten
Der interne Sicherungskasten befindet sich unter der Lenksäule.
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Zündspule |
| 2 | 10 | Zubehörsteckdose hinten |
| 3 | 10 | Tagfahrlicht* |
| 4 | 10 | ACG |
| 5 | – | Nicht verwendet |
| 6 | 7,5 | Fensterheberrelais |
| 7 | 20 | Schiebedach |
| 8 | 7,5 | Zubehör, Radio |
| 9 | 7,5 | Heckscheibenwischer |
| 10 | 7,5 | Kilometerzähler |
| 11 | – | Nicht verwendet |
| 12 | 7,5 | Tagfahrlicht* |
| 13 | 10 | SRS |
| 14 | 10 | Spiegelfernbedienung |
| 15 | 20 | + B FR ACC |
| 16 | 20 | Sitzheizung |
| 17 | 15 | Kraftstoffpumpe |
| 18 | 15 | Stromversorgung für vordere Zubehörteile |
| 19 | 7,5 | Blinklichtschalter |
| 20 | 20 | Frontscheibenwischer |
| 21 | – | Nicht verwendet |
| 22 | 20 | Rechtes Fenster vorne – Stromversorgung |
| 23 | 20 | Linkes Fenster vorne – Stromversorgung |
| 24 | 20 | Linkes Fenster hinten – Stromversorgung |
| 25 | 20 | Rechtes Fenster hinten – Stromversorgung |
| *: Kanadisches Modell | ||
Sicherungskasten unter der Motorhaube
Der Sicherungskasten unter der Motorhaube befindet sich im Motorraum auf der Fahrerseite.
Hauptkasten
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20 | Kondensatorlüfter |
| 2 | 30 | Motor |
| 3 | 15 | Innenbeleuchtung |
| 4 | 20 | Kühlerventilator |
| 5 | 15 | Warnblinkanlage |
| 6 | 15 | Standlicht |
| 7 | 15 | Hupe |
| 8 | 15 | DBW |
| 9 | 10 | Reserve |
| 10 | 30 | ABS-Motor |
| 11 | 20 | Heckscheibenheizung |
| 12 | 40 | Heizungsmotor |
| 13 | 40 | Fensterheber |
| 14 | 40 | Option |
| 15 | 15 | Scheinwerfer links |
| 16 | 20 | Türverriegelung |
| 17 | 15 | Scheinwerfer rechts |
| 18 | 30 | ABS F / S |
| 19 | 100 | Batterie |
| 20 | 50 | Zündung 1 |
| 21-25 | 7,5-30 | Ersatzsicherungen |
Sicherungskasten
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20 | Risiko LAF |
| 2 | 7,5 | Tagfahrlicht* |
| 3 | 15 | FI ECU (ECM / PCM) |
| 4 | 15 | Zündspule IG |
| *: In kanadischen Modellen | ||
Honda CR-V (2007-2009) – Sicherungsplan
Baujahr: 2007, 2008, 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Honda CR-V (2007-2009) sind die Sicherungen 28 (hintere Zubehörsteckdose), 29 (vordere Zubehörsteckdose) und 31 (Zubehörsteckdose in der Mittelkonsole) im Sicherungskasten des Armaturenbretts.
Interner Sicherungskasten
| Nummer | Ampere [A] | Beschreibung |
| 1 | 7,5 | Fensterheberrelais |
| 2 | 15 | Kraftstoffpumpe |
| 3 | 10 | ACG |
| 4 | 7,5 | ABS/VSA |
| 5 | (15) | Sitzheizung* |
| 6 | (20) | Nebelscheinwerfer vorne* |
| 7 | – | Nicht verwendet |
| 8 | 10 | Dritter Scheibenwischer |
| 9 | 7,5 | ODS (Belegungserkennungssystem) |
| 10 | 7,5 | Kilometerzähler |
| 11 | 10 | SRS |
| 12 | 10 | Rechter Fernscheinwerfer |
| 13 | 10 | Linker Fernscheinwerfer |
| 14 | 7,5 | Standlicht (innen) |
| 15 | 7,5 | Standlicht (außen) |
| 16 | 10 | Rechtes Abblendlicht |
| 17 | 10 | Linkes Abblendlicht |
| 18 | 20 | Hauptfernlicht |
| 19 | 15 | Hauptstandlicht |
| 20 | 7,5 | TPMS |
| 21 | 20 | Nebelscheinwerfer |
| 22 | – | Nicht verwendet |
| 23 | – | Nicht verwendet |
| 24 | (20) | Panorama* |
| 25 | 20 | Türverriegelung |
| 26 | 20 | Linkes Fenster vorne – Stromversorgung |
| 27 | (20) | Option HAC |
| 28 | 15 | Zubehörsteckdose hinten |
| 29 | 15 | Zubehör (Zigarettenanzünder) |
| 30 | 20 | Rechtes Fenster vorne – Stromversorgung |
| 31 | (15) | Zusätzliche Steckdose am Armaturenbrett* |
| 32 | 20 | Rechtes Fenster hinten – Stromversorgung |
| 33 | 20 | Elektrisches linkes Fenster hinten |
| 34 | 7,5 | ACC Radio |
| 35 | 7,5 | ACC Schlüsselsperre |
| 36 | 10 | HAC |
| 37 | 7,5 | Tagfahrlicht |
| 38 | 30 | Dritter Scheibenwischer |
| *: Kanadisches Modell | ||

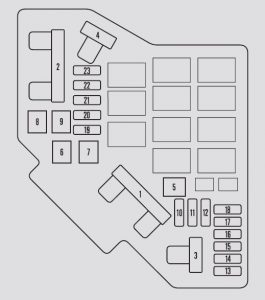

Sicherungskasten unter der Motorhaube
| Nummer | Ampere [A] | Beschreibung |
| 1 | 100 | Batterie |
| (70) | EPS* | |
| 2 | 80 | Hauptoption |
| 50 | Hauptzündschalter | |
| 3 | 20 | ABS/VSA FSR |
| 40 | ABS/VSA-Motor | |
| 4 | 50 | Hauptscheinwerfer |
| 40 | Hauptfensterheber | |
| 5 | (30) | EPT-R* |
| 6 | 20 | Motor Zusatzlüfter |
| 7 | 20 | Motor Hauptlüfter |
| 8 | 30 | Heckscheibenheizung |
| 9 | 40 | Lüfter |
| 10 | 15 | Warnblinkanlage |
| 11 | 15 | LAF |
| 12 | 15 | Bremsen und Hupe |
| 13 | (20) | Elektrischer Sitz DR RR HI/Neigung* |
| 14 | (20) | Elektrischer Sitz DR FR HI/Schiebe* |
| 15 | 7,5 | Ölstand IGPS |
| 16 | (30) | EPT-L * |
| 17 | (15) | Hochleistungsaudio * |
| 18 | 15 | Zündspule IG |
| 19 | 15 | FI Haupt |
| 20 | 20 | Kupplung MG |
| 21 | 15 | DBW |
| 22 | 7,5 | Innenbeleuchtung |
| 23 | 10 | Reserve |
| * : : Wenn in der Ausstattung vorhanden | ||
Honda CR-V (2010-2011) – Sicherungskastenbelegung
Baujahr: 2010, 2011.
Sicherung des Zigarettenanzünders (Steckdose) im Honda CR-V (2010-2011) sind die Sicherungen 28 (Zubehörsteckdose hinten), 29 (Zubehörsteckdose vorne) und 31 (Zubehörsteckdose Mittelkonsole) im Sicherungskasten im Armaturenbrett.
Interner Sicherungskasten
| Nummer | Stromstärke [A] | Beschreibung |
| 1 | 7,5 | Fensterheberrelais |
| 2 | 15 | Kraftstoffpumpe |
| 3 | 10 | ACG |
| 4 | 7,5 | ABS / VSA |
| 5 | (15) | Sitzheizung* |
| 6 | – | Nicht verwendet |
| 7 | – | Nicht verwendet |
| 8 | 10 | Heckscheibenwischer |
| 9 | 7,5 | ODS (Belegungserkennungssystem) |
| 10 | 7,5 | Kilometerzähler |
| 11 | 10 | SRS |
| 12 | 10 | Rechtes Abblendlicht |
| 13 | 10 | Linkes Abblendlicht |
| 14 | 7,5 | Innenbeleuchtung |
| 15 | 7,5 | Außenbeleuchtung |
| 16 | 10 | Rechtes Fernlicht |
| 17 | 10 | Linkes Fernlicht |
| 18 | 20 | Hauptscheinwerfer |
| 19 | 15 | Hauptbeleuchtung |
| 20 | 7,5 | TPMS |
| 21 | 20 | Nebelscheinwerfer |
| 22 | – | Nicht verwendet |
| 23 | – | Nicht verwendet |
| 24 | (20) | Schiebedach* |
| 25 | 20 | Türverriegelung |
| 26 | 20 | Fenster vorne links |
| 27 | – | Nicht verwendet |
| 28 | 15 | Zubehörsteckdose hinten |
| 29 | 15 | Zubehörsteckdose vorne |
| 30 | 20 | Fenster vorne rechts |
| 31 | (15) | Zubehörsteckdose
(im Motorraum / an der Mittelkonsole) |
| 32 | 20 | Fenster hinten rechts |
| 33 | 20 | Fenster hinten links |
| 34 | 7,5 | ACC Radio |
| 35 | 7,5 | ACC Schlüsselverriegelung |
| 36 | 10 | HAC |
| 37 | 7,5 | Tagfahrlicht |
| 38 | 30 | Frontscheibenwischer |
| * : Wenn Teil der Standardausstattung | ||
Zusätzlich
| Nummer | Stromstärke [A] | Beschreibung |
| A | 10 | VB SOL |
| B | – | – |

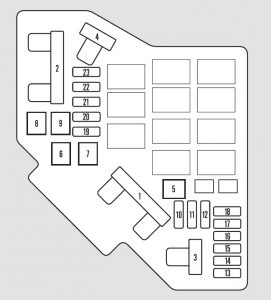

Sicherungskasten unter der Motorhaube
| Nummer | Stromstärke [A] | Beschreibung |
| 1 | 100 | Batterie |
| – | Nicht verwendet | |
| 2 | 80 | IG Haupt |
| 50 | Hauptzündschalter | |
| 3 | 20 | ABS / VSA FSR |
| 40 | ABS / VSA Motor | |
| 4 | 50 | Hauptscheinwerfer |
| 40 | Fensterstromversorgung | |
| 5 | – | Nicht verwendet |
| 6 | 20 | Zusatzlüftermotor |
| 7 | 20 | Hauptlüftermotor |
| 8 | 30 | Heckentfeuchter |
| 9 | 40 | Lüfter |
| 10 | 15 | Warnblinkanlage |
| 11 | 15 | LAF |
| 12 | 15 | Bremsen und Hupe |
| 13 | (20) | Elektrischer Sitz DR RR HI / klappbar * |
| 14 | (20) | Elektrischer Sitz DR FR HI / verschiebbar * |
| 15 | 7,5 | Ölstand IGPS |
| 16 | – | Nicht verwendet |
| 17 | (15) | Hochleistungsaudio;
Frontscheibenheizung. |
| 18 | 15 | Zündspule IG |
| 19 | 15 | FI Haupt |
| 20 | 20 | Kupplung MG |
| 21 | 15 | DBW |
| 22 | 7,5 | Innenbeleuchtung |
| 23 | 10 | Ersatz |
| * : Wenn Teil der Standardausstattung | ||
Honda CR-V (2012-2014) – Sicherungskastenbelegung
Baujahr: 2012, 2013, 2014.
Sicherung des Zigarettenanzünders (Steckdose) im Honda CR-V (2012-2014) sind die Sicherungen Nr. 12 (Zubehörsteckdose Mittelkonsole) und Nr. 27 (Zubehörsteckdose vorne) im Sicherungskasten im Armaturenbrett.
Über Honda CR-V (1995-2021)
Der Honda CR-V ist ein beliebtes kompaktes SUV-Modell, das seit 1995 hergestellt wird. Dieses Modell ist bekannt für seine Zuverlässigkeit, den geräumigen Innenraum und den komfortablen Fahrkomfort. Im Laufe der Jahre wurden verschiedene Motorisierungen angeboten, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch bieten. Der Honda CR-V zeichnet sich auch durch moderne Technologien und Sicherheitsmerkmale aus, die den Fahrkomfort und die Sicherheit erhöhen. Dank seiner Vielseitigkeit und Praktikabilität ist dieses Modell bei Familien und aktiven Fahrern beliebt.
Sicherungskastenbelegung Honda CR-V
Diese Seite zeigt die Sicherungskastenbelegung für das Modell Honda CR-V, die für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Aufrechterhaltung der ordnungsgemäßen Funktion der elektrischen Geräte in Ihrem Fahrzeug.
