Honda HR-V (2016-2019) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Honda HR-V 2016-2019, erhalten Informationen über die Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Honda HR-V (2016-2018) – Sicherungsplan
Baujahr: 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Honda HR-V ist die Sicherung 36 im Sicherungskasten.
Motorraum

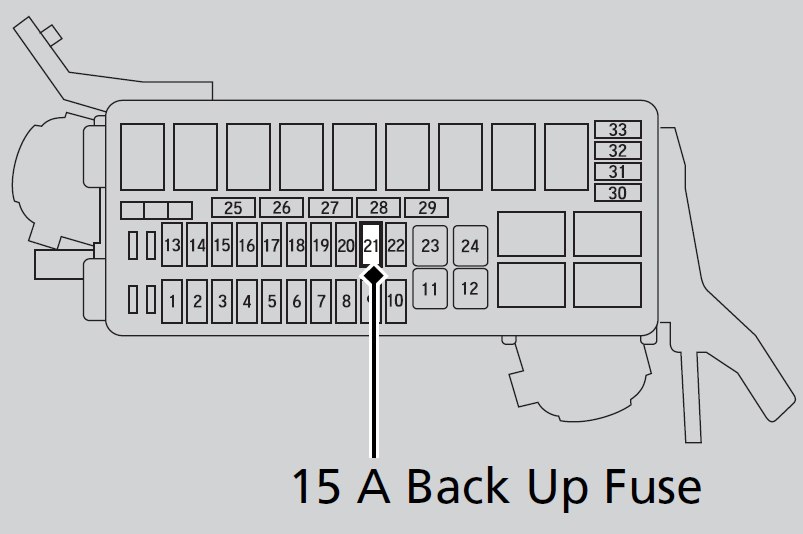

Sicherungskasten A
Motorraum (Sicherungskasten A)
| Nummer | Beschreibung | Ampere [A] |
| 1 | Abblendlicht | 20 |
| 2 | CDC* | (30) |
| 3 | Warnblinkanlage | 10 |
| 4 | DBW | 15 |
| 5 | Blinker* | (30) |
| 6 | Bremsen | 10 |
| 7 | IGP | 15 |
| 8 | IG-Spule | 15 |
| 9 | EOP * | (10) |
| 10 | INJ * | (20) |
| 11 | VST2 * | (30) |
| 12 | Hauptlüfter | 30 |
| 13 | Anlassermotor SW * | (30) |
| 14 | MG-Kupplung | 7,5 |
| 15 | Batteriesensor | (7,5) |
| 16 | Kleines Scheinwerferlicht | 10 |
| 17 | Haupt-AFP * | (10) |
| 18 | Hupe | 10 |
| 19 | Nebelscheinwerfer* | (10) |
| 20 | SBW * | (10) |
| 21 | Ersatz | 10 |
| 22 | Audio | (10) |
| 23 | Zusatzlüfter | (30) |
| 24 | VST1 * | (30) |
| 25 | STRLD * | (7,5) |
| 26 | IGP CAM * | (7,5) |
| 27 | – | – |
| 28 | – | – |
| 29 | Ersatz* | (30) |
| 30 | IGP LAF | (7,5) |
| 31 | IGPS | (7,5) |
| 32 | Rechtes Abblendlicht | 10 |
| 33 | Linkes Abblendlicht | 10 |
| * 1: Modelle mit Smart Entry System haben einen Knopf
MOTOR START / STOP anstelle des Zündschalters *: Nicht bei allen Modellen verfügbar |
||

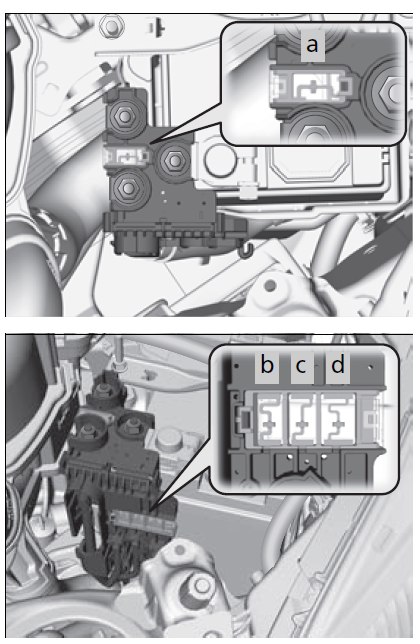

Sicherungskasten B
| Nummer | Beschreibung | Ampere [A] |
| A | Batterie | 100 |
| B | RB Haupt 1 | 70 |
| C | RB Haupt 2 | 80 |
| D | CAP Haupt | 70 |

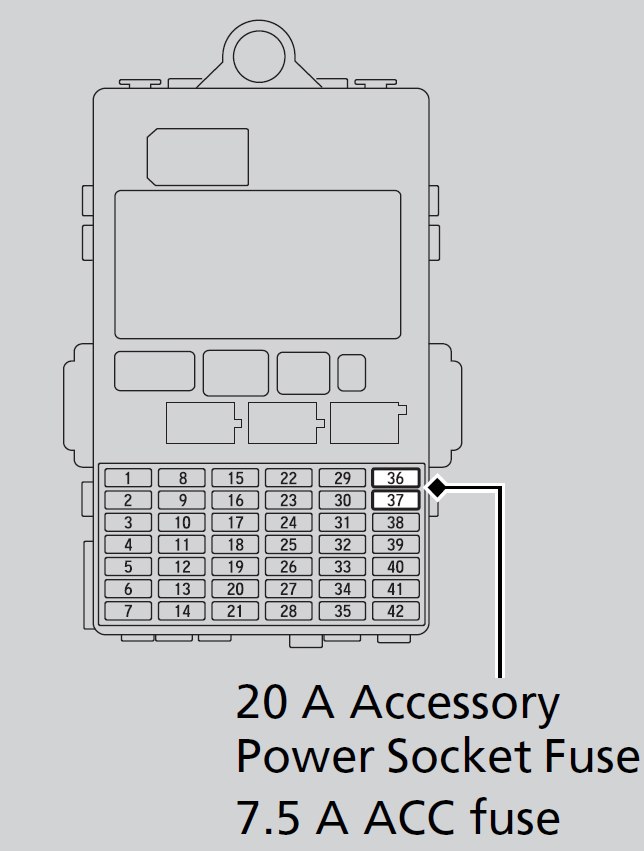

Sicherungskasten Innenraum
Sicherungskasten A
| Nummer | Beschreibung | Ampere [A] |
| 1 | Türverriegelung | (20) |
| 2 | – | – |
| 3 | Smart* | (10) |
| 4 | Fahrertür entriegeln | 10 |
| 5 | Beifahrertür entriegeln | 10 |
| 6 | Fahrertür entriegeln | 10 |
| 7 | Fahrertür verriegeln | 10 |
| 8 | Fahrerfenster Stromversorgung | 20 |
| 9 | Beifahrerfenster Stromversorgung | 20 |
| 10 | Hinteres linkes Fenster Stromversorgung | 20 |
| 11 | Hinteres rechtes Fenster Stromversorgung | 20 |
| 12 | Fahrertür Seitenverriegelung | 10 |
| 13 | Beifahrertür Seitenverriegelung | 10 |
| 14 | – | – |
| 15 | Rechter Nebelscheinwerfer | 10 |
| 16 | STS * | (7,5) |
| 17 | Sonnenblende* | (20) |
| 18 | Panorama * | (20) |
| 19 | Sitzheizung vorne * | (20) |
| 20 | – | – |
| 21 | Kamera MP * | (10) |
| 22 | Intermittierend | 15 |
| 23 | Intermittierend hinten* | (10) |
| 24 | Klimaanlage | 7,5 |
| 25 | Tagfahrlicht | 7,5 |
| 26 | Anlassermotor * | (7,5) |
| 27 | ABS / VSA | 7,5 |
| 28 | SRS | 10 |
| 29 | Linkes Fernlicht | 10 |
| 30 | ACG | 10 |
| 31 | IG-Relais | 10 |
| 32 | Kraftstoffpumpe | 15 |
| 33 | SRS | (7,5) |
| 34 | Kilometerzähler | 7,5 |
| 35 | SOL | 7,5 |
| 36 | Vordere ACC-Steckdose | 20 |
| 37 | ACC | (7,5) |
| 38 | ACC * | 7,5 |
| 39 | Option | (10) |
| 40 | Intermittierend hinten | 10 |
| 41 | – | – |
| 42 | – | – |
| *: Nicht bei allen Modellen verfügbar | ||

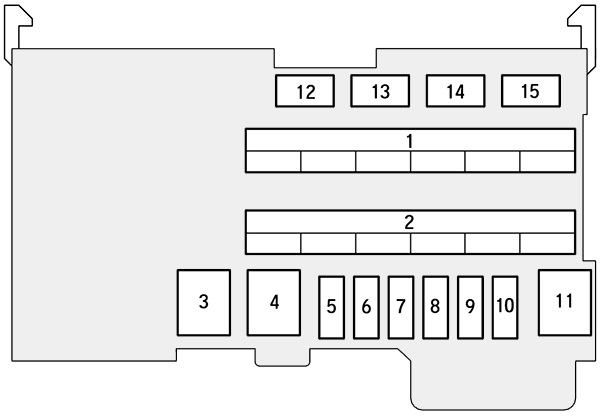

Sicherungskasten B (2016)
| Nummer | Beschreibung | Ampere [A] |
| 1 | EPS | 70 |
| IG Haupt | 30 * 1 | |
| 50 * 2 | ||
| Sicherungskasten Haupt 2 | 50 | |
| Motor ABS / VSA | 40 | |
| Sicherungskasten Haupt 1 | 30 | |
| Sicherungskasten Haupt 3 | 40 | |
| 2 | Heckscheibenentfeuchter | 30 |
| EPB L. | 30 | |
| IG Haupt2 * 1 | 30 | |
| – * 2 | 30 | |
| HTR | 40 | |
| EPB R | 30 | |
| E-DPS | 30 |
| 3 | – | – |
| 4 | – | – |
| 5 | ABS / VSA FSR | 30 |
| 6 | Entfeuchter* | (10) |
| 7 | ACC RR STECKDOSE * | (20) |
| 8 | – | – |
| 9 | Innenbeleuchtung | 7,5 |
| 10 | ACC-Steckdose (Konsole) * | (20) |
| 11 | – | – |
| 12 * 1 | – | – |
| 12 * 2 | ACC-Schlüsselsperre | (7,5) |
| 13 | Beheizter Außenspiegel * | (10) |
| 14 | Klimaanlagenlüfter SW * | (7,5) |
| 15 * 1 | – | – |
| 15 * 2 | Blinklicht | 30 |
| *: Nicht bei allen Modellen verfügbar
* 1: Modelle mit Smart Entry System |
||
Fahrgastraum (Sicherungskasten B) (2017, 2018)
Sicherungsbelegung im Fahrgastraum (Sicherungskasten B) (2017, 2018)
| Nummer | Beschreibung | Ampere [A] |
|---|---|---|
| Nummer | Beschreibung | Ampere [A] |
| 1 | EPS | 70 A |
| 1 | IG Haupt (30 A (Modelle mit Smart Entry System), 50 A (Modelle ohne Smart Entry System)) |
30 A / 50 A |
| 1 | Sicherungskasten Haupt 2 | 50 A |
| 1 | Motor ABS/VSA | 40 A |
| 1 | Sicherungskasten Haupt 1 | 30 A |
| 1 | Sicherungskasten Haupt 3 (Option) | 40 A |
| 2 | Heckscheibenentfeuchter | 30 A |
| 2 | EPB L | 30 A |
| 2 | IG Haupt 2 (Modelle mit Smart Entry System)/ Nicht verwendet (Modelle ohne Smart Entry System) |
30 A |
| 2 | HTR | 40 A |
| 2 | EPB R | 30 A |
| 2 | AWD (optional) | 30 A |
| Nummer | Beschreibung | Ampere [A] |
|---|---|---|
| 3 | — | — |
| 4 | — | — |
| 5 | ABS/VSA FSR | 30 A |
| 6 | Entfeuchter (optional) | (10 A) |
| 7 | ACC RR STECKDOSE (Option) | (20A) |
| 8 | — | — |
| 9 | Innenbeleuchtung | 7,5 A |
| 10 | ACC-Steckdose (Konsole) | (20A) |
| 11 | — | — |
| 12 | Nicht verwendet (Modelle mit Smart Entry System); ACC-Schlüsselsperre (Modelle ohne Smart Entry System). |
— (7,5 A) |
| 13 | Beheizter Außenspiegel (Option) | (10 A) |
| 14 | Klimaanlagenlüfter SW (Option) | (7,5 A) |
| 15 | Nicht verwendet (Modelle mit Smart Entry System); Intermittierend (Modelle ohne Smart Entry System). |
— 30 A |
Honda HR-V – Sicherungskastenbelegung
Baujahr: 2019.
Die Sicherungen für die Zigarettenanzünder (Steckdosen) im Honda HR-V sind Sicherung Nr. 36 (ACC-Steckdose vorne) im Sicherungskasten A des Armaturenbretts und die Sicherungen Nr. 7 (ACC-Steckdose hinten) und Nr. 10 (ACC-Steckdose Konsole) im Sicherungskasten B des Armaturenbretts.

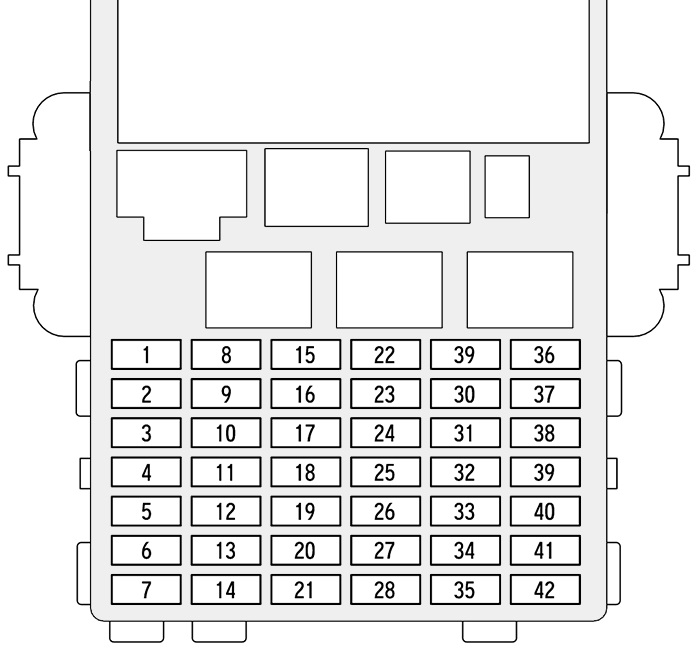

Fahrgastraum (Sicherungskasten A)
Sicherungsbelegung im Fahrgastraum (Sicherungskasten A) (2019)
| Nr. | Beschreibung | Ampere [A] |
|---|---|---|
| Nr. | Beschreibung | Ampere [A] |
| 1 | Türschloss | 20 A |
| 2 | – | – |
| 3 | Smart (Option) | (10 A) |
| 4 | Fahrertür entriegeln | 10 A |
| 5 | Beifahrertür entriegeln | 10 A |
| 6 | Fahrertür entriegeln | 10 A |
| 7 | Fahrertürschloss | 10 A |
| 8 | Fahrerfensterstromversorgung | 20 A |
| 9 | Beifahrerfensterstromversorgung | 20 A |
| 10 | Stromversorgung hinteres linkes Fenster | 20 A |
| 11 | Stromversorgung hinteres rechtes Fenster | 20 A |
| 12 | Fahrertürschloss | 10 A |
| 13 | Beifahrertürschloss | 10 A |
| 14 | – | – |
| 15 | Abblendlicht rechts | 10 A |
| 16 | STS (Option) | (7,5 A) |
| 17 | — | (20A) |
| 18 | Schiebedach (Option) | (20A) |
| 19 | Sitzheizung vorne (Option) | (20A) |
| 20 | – | – |
| Nr. | Beschreibung | Ampere [A] |
|---|---|---|
| 21 | Adaptiver Tempomat (Option) | (7,5 A) |
| 22 | Scheibenwaschanlage | 15 A |
| 23 | Heckscheibenwischer (Option) | (10 A) |
| 24 | Klimaanlage | 7,5 A |
| 25 | Tagfahrlicht | 7,5 A |
| 26 | Starten (Option) | (7,5 A) |
| 27 | ABS/VSA | 7,5 A |
| 28 | SRS | 10 A |
| 29 | Abblendlicht links | 10 A |
| 30 | ACG | 10 A |
| 31 | IG-Relais | 10 A |
| 32 | Kraftstoffpumpe | 15 A |
| 33 | SRS | (7,5 A) |
| 34 | Kilometerzähler | 7,5 A |
| 35 | Mission SOL | 7,5 A |
| 36 | Steckdose für vorderes Zubehör | 20 A |
| 37 | ACC | (7,5 A) |
| 38 | — | (7,5 A) |
| 39 | Option | 10 A |
| 40 | Heckscheibenwischer | 10 A |
| 41 | — | — |
Fahrgastraum (Sicherungskasten B)
Sicherungsbelegung im Fahrgastraum (Sicherungskasten B) (2019)
| Nr. | Beschreibung | Ampere [A] |
|---|---|---|
| Nr. | Beschreibung | Ampere [A] |
| 1 | EPS | 70 A |
| 1 | IG Haupt (30 A (Modelle mit Smart Entry System), 50 A (Modelle ohne Smart Entry System)) |
30 A / 50 A |
| 1 | 1 Sicherungskasten Haupt 2 | 50 A |
| 1 | ABS/VSA Motor | 40 A |
| 1 | Sicherungskasten Haupt 1 | 30 A |
| 1 | Sicherungskasten Haupt 3 (Option) | 40 A |
| 2 | Heckentfeuchter | 30 A |
| 2 | Elektrische Parkbremse links | 30 A |
| 2 | IG Haupt 2 (Modelle mit Smart Entry System); Nicht verwendet (Modelle ohne Smart Entry System). |
30 A |
| 2 | Heizungsmotor | 40 A |
| 2 | Elektrische Parkbremse rechts | 30 A |
| 2 | ABS/VSA FSR | 30 A |
| Nr. | Beschreibung | Ampere [A] |
|---|---|---|
| 3 | — | — |
| 4 | — | — |
| 5 | AWD (Option) | (20A) |
| 6 | Beheizte Windschutzscheibe (Option) | (10 A) |
| 7 | Zubehörsteckdose hinten (Option) | (20A) |
| 8 | — | — |
| 9 | Innenbeleuchtung | 7,5 A |
| 10 | Zubehörsteckdose (Konsole) | (20A) |
| 11 | — | — |
| 12 | Nicht verwendet (Modelle mit Smart Entry System); ACC Key Lock (Modelle ohne Smart Entry System). |
— (7,5 A) |
| 13 | Beheizter Außenspiegel (Option) | (10 A) |
| 14 | SW Klimaanlagenlüfter (Option) | (7,5 A) |
| 15 | Nicht verwendet (Modelle mit Smart Entry System); Scheibenwischer (Modelle ohne Smart Entry System). |
— 30 A |

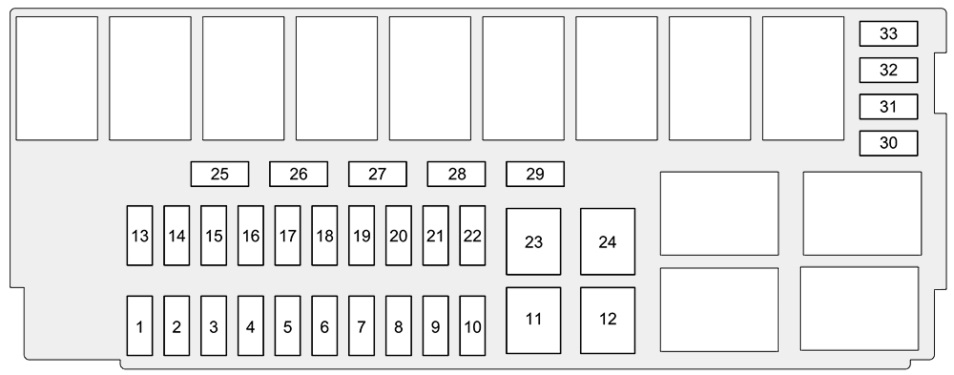

Motorraum (Sicherungskasten A)
Sicherungsbelegung im Motorraum (Sicherungskasten A) (2019)
| Nr. | Beschreibung | Ampere [A] |
|---|---|---|
| Nr. | Beschreibung | Ampere [A] |
| 1 | Hauptabblendlicht | 20 A |
| 2 | Elektrischer Fahrersitz (Option) | (20A) |
| 3 | Warnblinkanlage | 10 A |
| 4 | Elektrischer Antrieb | 15 A |
| 5 | Scheibenwischer (Option) | (30A) |
| 6 | Bremslichter | 10 A |
| 7 | IGP | 15 A |
| 8 | IG-Spule | 15 A |
| 9 | Tagfahrlicht (Option) | (10 A) |
| 10 | – | (20A) |
| 11 | — | (30A) |
| 12 | Hauptlüfter | 30 A |
| 13 | Start-SW (Option) | (30A) |
| 14 | MG-Kupplung | 7,5 A |
| 15 | Batteriesensor | (7,5 A) |
| 16 | Standlicht | 10 A |
| Nr. | Beschreibung | Ampere [A] |
|---|---|---|
| 17 | Fahrersitz elektrisch klappbar (Option) | (20A) |
| 18 | Hupe | 10 A |
| 19 | Nebelscheinwerfer (Option) | (10 A) |
| 20 | Windschutzscheibenheizung | (10 A) |
| 21 | Reserve | 10 A |
| 22 | Audio | (10 A) |
| 23 | Zusatzlüfter | (30A) |
| 24 | — | (30A) |
| 25 | STRLD (Option) | (7,5 A) |
| 26 | IGP CAM (Option) | (7,5 A) |
| 27 | — | — |
| 28 | — | |
| 29 | — | (30A) |
| 30 | IGP LAF | (7,5 A) |
| 31 | IGPS | (7,5 A) |
| 32 | Abblendlicht rechts | 10 A |
| 33 | Abblendlicht links | 10 A |

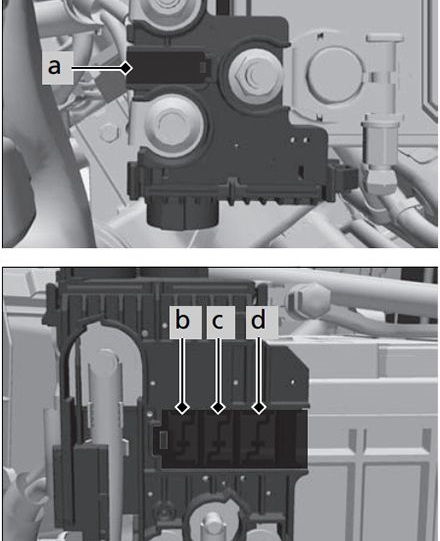

Motorraum (Sicherungskasten B)
Sicherungsbelegung im Motorraum (Sicherungskasten B)
| Nr. | Beschreibungen | Ampere [A] |
|---|---|---|
| A | Hauptbatterie | 100 A |
| B | RB Haupt 1 | 70 A |
| C | RB Haupt 2 | 80 A |
| D | Haupt-WPR | 70 A |
Über Honda HR-V (2016-2019)
Der Honda HR-V ist ein kompaktes SUV, das von 2016 bis 2019 produziert wurde. Dieses Modell zeichnet sich durch ein modernes Design, einen geräumigen Innenraum und zuverlässige Fahreigenschaften aus. Der Honda HR-V bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die für ihre Effizienz und ihren geringen Kraftstoffverbrauch bekannt sind. Das Fahrzeug ist mit fortschrittlichen Technologien wie Fahrerassistenzsystemen und einem Multimediasystem mit Touchscreen ausgestattet, was den Fahrkomfort und die Sicherheit erhöht.
Sicherungsbelegung Honda HR-V
Diese Seite zeigt die Sicherungsbelegung für den Honda HR-V, die für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Die typische Position des Sicherungskastens in diesem Fahrzeug ist unter der Motorhaube und im Innenraum, normalerweise in der Nähe des Fahrers. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Aufrechterhaltung der Sicherheit und Funktionalität des Fahrzeugs.
